Prova Impressa
GABARITO | Avaliação II - Individual (Cod.:767678)
Peso da Avaliação 1,50
Prova 59260468
Qtd. de Questões 10
Acertos/Erros 8/2
Nota 8,00

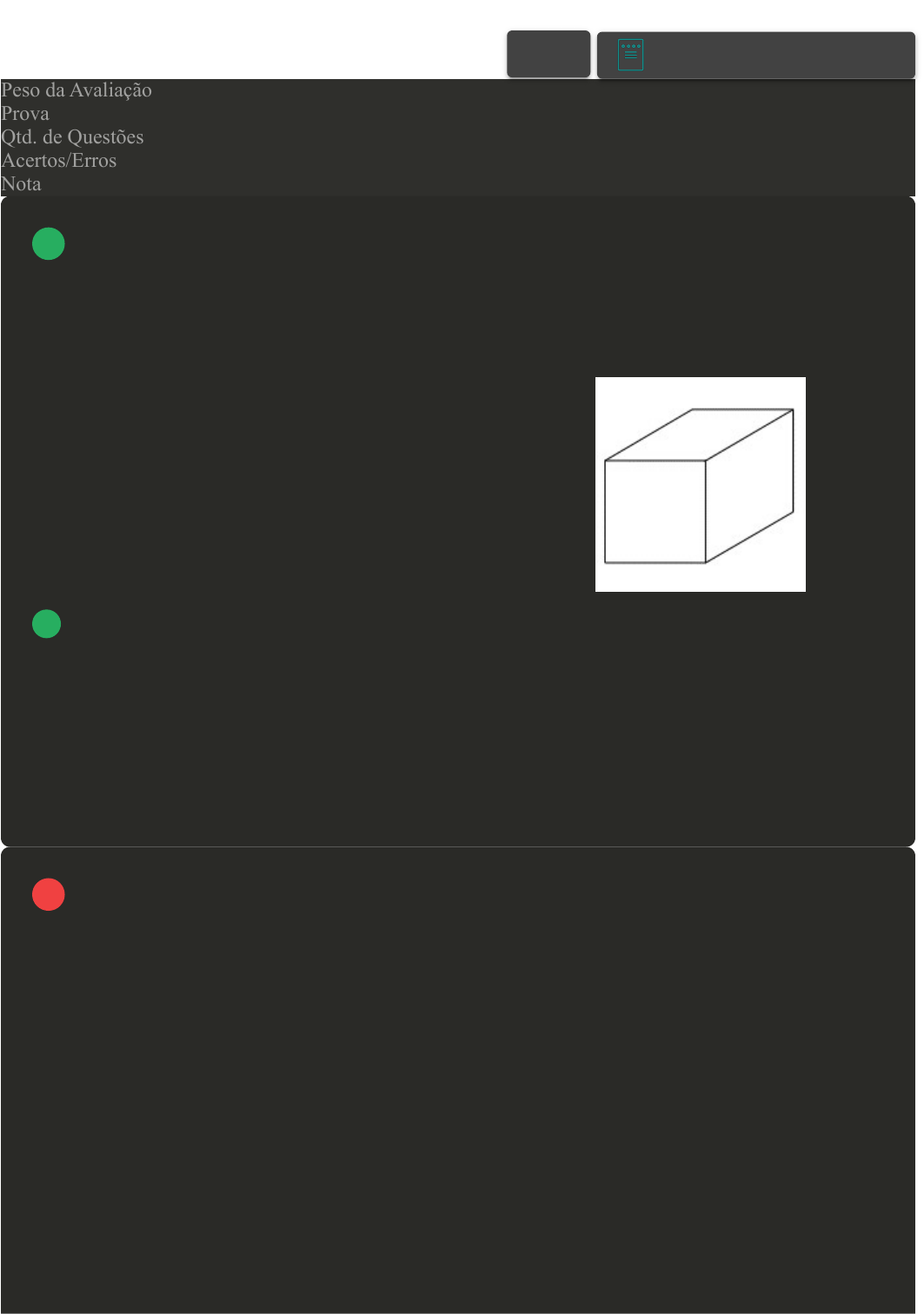

Em termos projetuais, a perspectiva é um importante instrumento de concepção, já que facilita a
visão espacial de determinado objeto. Assim, é através da perspectiva que as três dimensões do objeto
são representadas graficamente em um único plano, informando sua profundidade. Diante da
importância da perspectiva para as engenharias, analise a imagem a seguir e assinale a alternativa
CORRETA que nomeia este tipo de perspectiva:
FONTE DA IMAGEM: Disponível em: . Acesso em: 28 mar. 2017.
A Cavaleira.
B Com três pontos de fuga.
C Isométrica.
D Com dois pontos de fuga.
A perspectiva é um importante instrumento de projeto. É através da perspectiva que suas três
dimensões são representadas graficamente em um único plano, evidenciando sua profundidade.
Especificamente na área de engenharia, a perspectiva cavaleira é uma das mais utilizadas para
representá-lo tridimensionalmente, facilitando a visão espacial de determinado objeto. Sobre a
perspectiva cavaleira, analise as sentenças a seguir:
I- A vista frontal de determinado objeto preserva sua forma e dimensões, conforme projeção
ortográfica, de onde partem linhas inclinadas em ângulos de 30º, 45º ou 60º para evidenciar a
profundidade do objeto.
II- Conforme o ângulo de construção das linhas inclinadas, utiliza-se um fator redutor para diminuir a
deformação no que se refere à profundidade do objeto.
III- A perspectiva cavaleira desenvolve-se a partir da marcação das dimensões sobre três eixos a 30º,
45º ou 60º.
Assinale a alternativa CORRETA:
A Somente a sentença II está correta.
 VOLTAR
A+ Alterar modo de visualização
1
2
29/03/2023, 10:33 Avaliação II - Individual
about:blank 2/6
B As sentenças I e III estão corretas.
C As sentenças II e III estão corretas.
D As sentenças I e II estão corretas.
Desenvolvido pelo matemático francês Gaspard Monge (1746-1818), o sistema de projeções
ortográficas é ferramenta indispensável para compreender e visualizar determinado objeto, auxiliando
na construção de suas vistas e na definição de suas dimensões. Em desenho técnico, essas vistas
devem ser mostradas em um único plano. Para isso ocorrer, os planos de projeção devem ser
rebatidos, configurando a épura. Diante desse contexto e considerando a imagem a seguir, classifique
V para as sentenças verdadeira e F para as falsas:
( ) As três vistas básicas de um objeto, de acordo com a norma brasileira, são as vistas frontal,
inferior e lateral direita.
( ) Em épura, o número 1 representa a vista frontal.
( ) Em épura, o número 2 representa a vista inferior.
( ) Em épura, o número 3 representa a vista lateral direita.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE DA IMAGEM: Disponível em: . Acesso em: 30 mar. 2017.
A V - F - V - V.
B V - V - F - F.
C F - F - V - V.
D F - V - F - F.
O desenho arquitetônico tem papel essencial na qualidade final de uma construção. Quando bem
executado, facilita a comunicação com clientes e o entendimento dos outros profissionais envolvidos
no projeto.
Sobre esse tema, assinale a alternativa CORRETA:
3
4
29/03/2023, 10:33 Avaliação II - Individual
about:blank 3/6
A A folha de formato A1, utilizada em desenhos técnicos, tem as dimensões 841 mm x 1189 mm,
conforme padronização da Associação Brasileira de Normas Técnicas (ABNT).
B O uso de escalas é um padrão único. Não pode-se alterar a relação desenho e tamanho real do
objeto ou construção.
C O desenho da perspectiva isométrica é baseado num sistema de três eixos ou arestas principais,
que formam, entre si, três ângulos de 120º.
D Considerando-se uma escala de 5:1, cada 5 m do objeto real representa 1 m do desenho.
A peça a seguir está representada em perspectiva isométrica.


Qual posição das vistas ortográficas principais?
A
.
5
29/03/2023, 10:33 Avaliação II - Individual
about:blank 4/6
B
.
C
.
D
.
Em certa perspectiva, tem-se a figura representada com uma face frontal que conserva a forma e as
dimensões (largura e altura), e, a partir da face frontal, são traçadas linhas inclinadas em ângulos de
30º, 45º ou 60º.
Qual é essa perspectiva?
A Isocônica.
B Ambígua.
C Cônica.
6
29/03/2023, 10:33 Avaliação II - Individual
about:blank 5/6
D Cavaleira.
A NBR 10.067 estabelece os princípios gerais de representação em desenho técnico. Logo, a projeção
ortográfica, também conhecida como ortogonal, é uma forma de representar graficamente objetivos
tridimensionais em superfícies planas, com o objetivo de transmitir as características com precisão
em sua verdadeira grandeza.
Dessa forma, sobre o entendimento de um dos três elementos necessários para conhecer a projeção
ortográfica, chamado modelo, assinale a alternativa CORRETA:
A É normalmente representado em qualquer posição ou em conjunto, porém, necessita somente do
plano horizontal.
B É o indivíduo que vê, analisa, imagina ou representa através de desenho. Ele deve analisá-lo em
várias posições.
C
Geralmente, é representado em posição que mostre a maior parte de seus elementos, podendo ser
representado em posição de trabalho, e, em caso de sendo parte de um conjunto mecânico, ele é
representado na posição em que ocupa no conjunto.
D É a superfície onde se projeta o objeto. Podem ocupar várias posições no espaço e utiliza-se dois
planos básicos: vertical e horizontal.
Como instrumento de criação, a perspectiva é uma importante ferramenta de projeto, facilitando
a leitura espacial por parte do projetista. É através da perspectiva que suas três dimensões são
representadas graficamente, transmitindo a sensação de relevo e profundidade em um único plano.
Devido à facilidade e agilidade de elaboração, as perspectivas isométricas são bastante utilizadas nas
engenharias, possibilitando a troca de informações entre técnicos e a incorporação de melhorias ao
projeto em desenvolvimento. Acerca da importância deste tipo de perspectiva para a área vinculada à
engenharia, analise as sentenças a seguir:
I- Nas perspectivas isométricas não existe ponto de fuga, já que a noção de profundidade é
evidenciada por projeções conhecidas como cilíndricas.
II- Nas projeções cilíndricas, os raios projetantes, que em planta são paralelos entre si, não
permanecem sendo paralelos em perspectiva.
III- As dimensões evidenciadas nos eixos fugitivos são reais ou proporcionais ao objeto, isto é, são
representados em verdadeira grandeza.
IV- As medidas são evidenciadas a partir de dois eixos com inclinação de 75º (setenta e cinco graus)
com relação à linha horizontal.
Assinale a alternativa CORRETA:
A Somente a sentença IV está correta.
7
8
29/03/2023, 10:33 Avaliação II - Individual
about:blank 6/6
B As sentenças I e II estão corretas.
C As sentenças III e IV estão corretas.
D As sentenças I e III estão corretas.
O uso de três vistas geralmente é suficiente para representar os detalhes construtivos de objetos
ou peças industriais. Em outros casos, devido a sua complexidade formal/volumétrica, os recursos
das vistas auxiliares e perspectivas são necessários para facilitar a compreensão e, consequentemente,
a leitura espacial do modelo. No que se refere ao desenho técnico em perspectiva, mais precisamente
à perspectiva isométrica, assinale a alternativa CORRETA:
A A vista frontal de determinado objeto preserva sua forma e dimensões, de onde partem linhas
inclinadas em ângulo de 30º para evidenciar sua profundidade.
B As medidas de determinado objeto são marcadas a partir de um único eixo com inclinação de
30º com relação à linha horizontal.
C Na perspectiva isométrica não existe ponto de fuga, já que as retas que em planta são paralelas
entre si, continuam sendo paralelas em perspectiva.
D As linhas fuga, que convergem para os pontos de fuga, são linhas imagináriasque geram a
sensação de profundidade nos objetos.
Existe uma etapa do desenho técnico em que, na execução do seu traçado, não deverão ser
empregados instrumentos de desenho que não sejam o lápis ou lapiseira, borracha e papel.
Qual é essa etapa?
A Esboço.
B Anteprojeto.
C Projeto completo.
D Projeto final.
9
10
