26/11/2022 09:32 EPS
https://simulado.estacio.br/alunos/ 1/4
CARLOS MURAD DE LOUREIRO
201909042651

Disciplina: CIRCUITOS ELÉTRICOS I AV
Aluno: CARLOS MURAD DE LOUREIRO 201909042651
Professor: ROBSON LOURENCO CAVALCANTE
 Turma: 9001
EEX0028_AV_201909042651 (AG) 09/10/2022 17:01:47 (F)
Avaliação:
10,0
Nota SIA:
10,0 pts



EM2120128 - TÉCNICAS DE ANÁLISE DE CIRCUITOS

 1. Ref.: 5434870 Pontos: 1,00 / 1,00

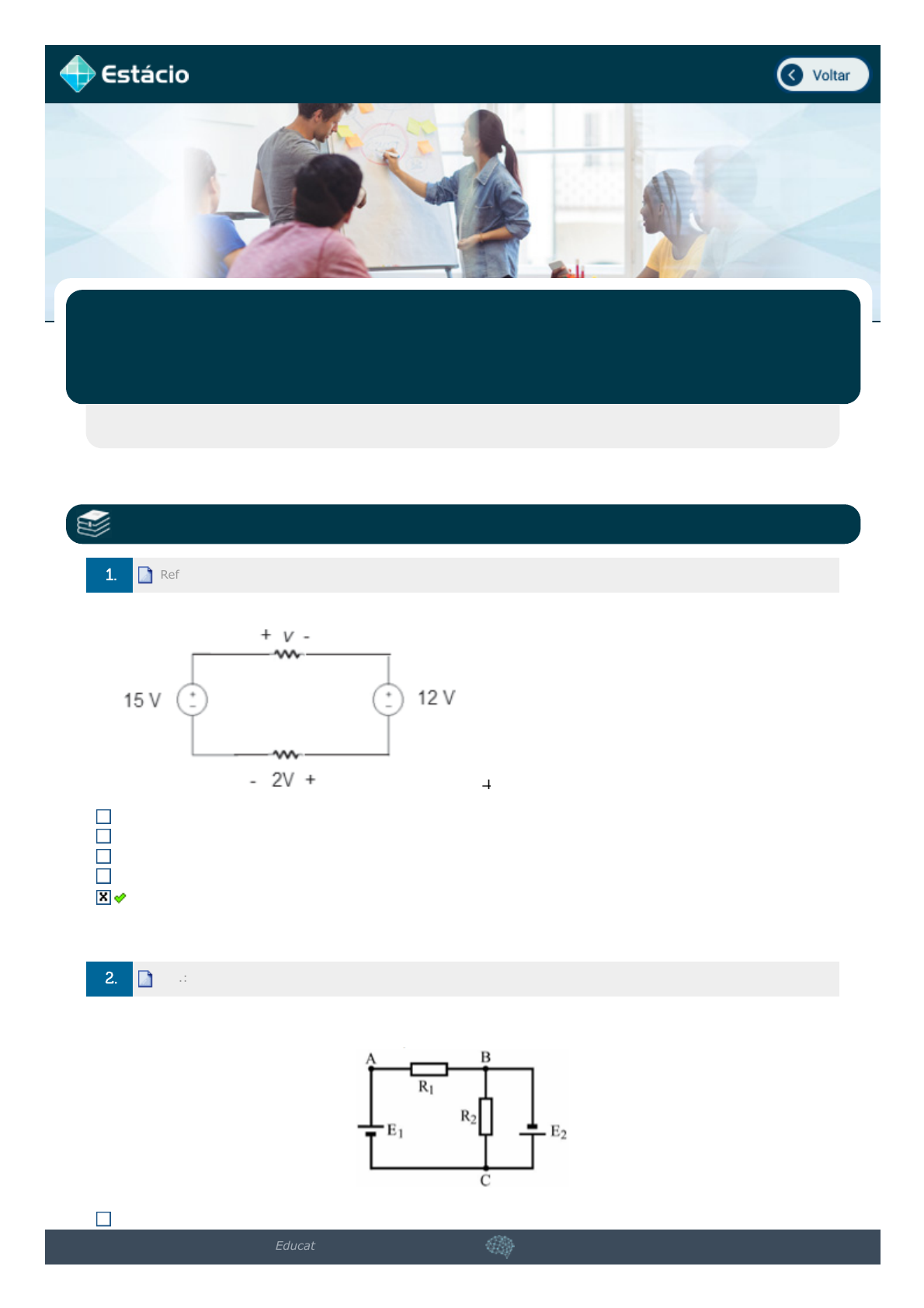

Calcule a diferença de potencial V para a figura a seguir:
-3 V
-1 V
2 V
3 V
 1 V

 2. Ref.: 5434395 Pontos: 1,00 / 1,00
Considere um circuito formado por duas baterias E1 e E2 de 3 V cada, e dois resistores R1 e R2 de 6 Ω cada,
ligados conforme a figura a seguir. As correntes que passam pelos resistores R1 e R2 são, respectivamente:
1,5 A e 0,5 A.
 1,0 A e 0,5 A. Educational Performace Solution EPS ® - Alunos
javascript:voltar();
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434870.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434395.');
javascript:alert('Educational Performace Solution\n\nEPS: M%C3%B3dulo do Aluno\n\nAxiom Consultoria em Tecnologia da Informa%C3%A7%C3%A3o Ltda.')
26/11/2022 09:32 EPS
https://simulado.estacio.br/alunos/ 2/4
0,5 A e 1,0 A.
0,5 A e 1,5 A.
1,5 A e 1,5 A.


EM2120651 - INDUTORES E CAPACITORES

 3. Ref.: 5513200 Pontos: 1,00 / 1,00
(UFV, 2005) Duplicando-se a diferença de potencial entre as placas de um capacitor, é correto afirmar que:
 A carga do capacitor é duplicada, mas sua capacitância permanece constante.
A carga do capacitor é duplicada e sua capacitância é dividida pela metade.
A carga e a capacitância do capacitor também são duplicadas.
A carga e a capacitância do capacitor permanecem constantes.
A carga e a capacitância do capacitor são reduzidas à metade dos valores iniciais.

 4. Ref.: 5513201 Pontos: 1,00 / 1,00
(UEG, 2006) O elemento de circuito constituído apenas por duas placas condutoras paralelas separadas por um
material isolante é denominado capacitor. Assim, capacitância é uma medida da quantidade de carga que o
capacitor pode armazenar em suas placas. Com relação a este elemento de circuito, é correto afirmar:
Um capacitor possui uma capacitância de 1 farad, se suas placas tiverem 1m² e uma tensão de 1V entre
elas.
Nos circuitos de corrente contínua, os capacitores podem ser substituídos por curto-circuito, uma vez que
este tenha terminado sua carga.
 A capacitância aumenta quando a área das placas aumenta e quando o ar entre as placas é substituído por
um material isolante, como a porcelana, mantendo a mesma distância entre as placas.
Para reduzir a capacitância, basta reduzir a distância entre as placas.
A capacitância aumenta quando a área das placas aumenta, mas fica praticamente igual,
independentemente do material isolante. O material isolante só muda por requisito de fabricação e do local
de uso do capacitor.


EM2120652 - CIRCUITOS RL E RC

 5. Ref.: 5513206 Pontos: 1,00 / 1,00
(EBSERH,2015) No circuito RC paralelo de fonte livre apresentado na figura, em t = 0 s, o capacitor está
carregado com uma tensão inicial de 10 V. A equação que expressa a corrente i(t) é dada por:
-10e-500.tA.
-200e-2000.tA.
-100e-2000.tA.
 -2e-1000.tA.
20e-2000.tA.Educational Performace Solution EPS ® - Alunos
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513200.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513201.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513206.');
javascript:alert('Educational Performace Solution\n\nEPS: M%C3%B3dulo do Aluno\n\nAxiom Consultoria em Tecnologia da Informa%C3%A7%C3%A3o Ltda.')
26/11/2022 09:32 EPS
https://simulado.estacio.br/alunos/ 3/4

 6. Ref.: 5453380 Pontos: 1,00 / 1,00
(CESGRANRIO,2011) Dois voltímetros são instalados no circuito RC mostrado na figura acima. O voltímetro V1 é
instalado entre os pontos 1 e 3 do circuito, e o voltímetro V2, entre os pontos 2 e 4.
Nota adicional: os voltímetros são equipamentos utilizados para medição de tensão.
Os voltímetros V1 e V2 medirão, respectivamente, as tensões referentes:
 à fonte e ao capacitor.
ao capacitor e ao resistor.
ao capacitor e à fonte.
ao resistor e à fonte.
à fonte e ao resistor.


EM2120653 - CIRCUITOS DE SEGUNDA ORDEM

 7. Ref.: 5498389 Pontos: 1,00 / 1,00
(FCC - 2017) No circuito a seguir, considere que o circuito foi energizado há bastante tempo.
Figura Q3 complementar ao exercício - Fonte: FCC, 2017.
Nessa condição, o valor da corrente no indutor é
 5 A
3 A
1 A
4 A
2 A

 8. Ref.: 7675439 Pontos: 1,00 / 1,00
Os circuitos podem apresentar muitos componentes. Com relação aos capacitores, podemos definir sua função
como:
Armazenar energia no campo magnético.Educational Performace Solution EPS ® - Alunos
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453380.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498389.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7675439.');
javascript:alert('Educational Performace Solution\n\nEPS: M%C3%B3dulo do Aluno\n\nAxiom Consultoria em Tecnologia da Informa%C3%A7%C3%A3o Ltda.')
26/11/2022 09:32 EPS
https://simulado.estacio.br/alunos/ 4/4
Dissipar a energia no campo elétrico.
Dissipar energia no campo magnético.
 Armazenar energia no campo elétrico.
Se opor a passagem de corrente elétrica.


LABORATÓRIO DE CIRCUITOS ELÉTRICOS I

 9. Ref.: 6103980 Pontos: 1,00 / 1,00

Em uma experiência com o Divisores de tensão e divisores de corrente, responda:
Determinado circuito possui dois nós ligados por 10 resistores iguais em paralelo. O que acontecerá com a
corrente que passa por cada um desses resistores caso os dois sejam ligados por um caminho com resistência
nula?
Cairá 30%
Cairá 50%
Cairá 10%
Não irá se alterar
 Cairá a zero

 10. Ref.: 6103977 Pontos: 1,00 / 1,00

Em uma experiência de laboratório sobre Análise Nodal e Análise de malhas, responda:
Em sistemas de iluminação com conjunto de lâmpadas, qual o tipo de conexão preferencial que deve ser
utilizada? E qual o motivo?
Conexão em paralelo, pois representa substancial economia de energia
Conexão em série, pois a falha de uma lâmpada não afeta as demais
 Conexão em paralelo, pois a falha de uma lâmpada não afeta as demais
Conexão curtocircuitando a fonte de alimentação, garantíndo assim economia máxima de energia.
Conexão em estrela, pois a falha de uma lâmpada não afeta as demais
