LABORATÓRIO DE FÍSICA
MOVIMENTO RETILÍNEO UNIFORMEMENTE VARIADO - MRUV
1 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br



 Aluno: Renato Gonçalves Silveira Junior


AVALIAÇÃO DOS RESULTADOS
DADOS DO EXPERIMENTO

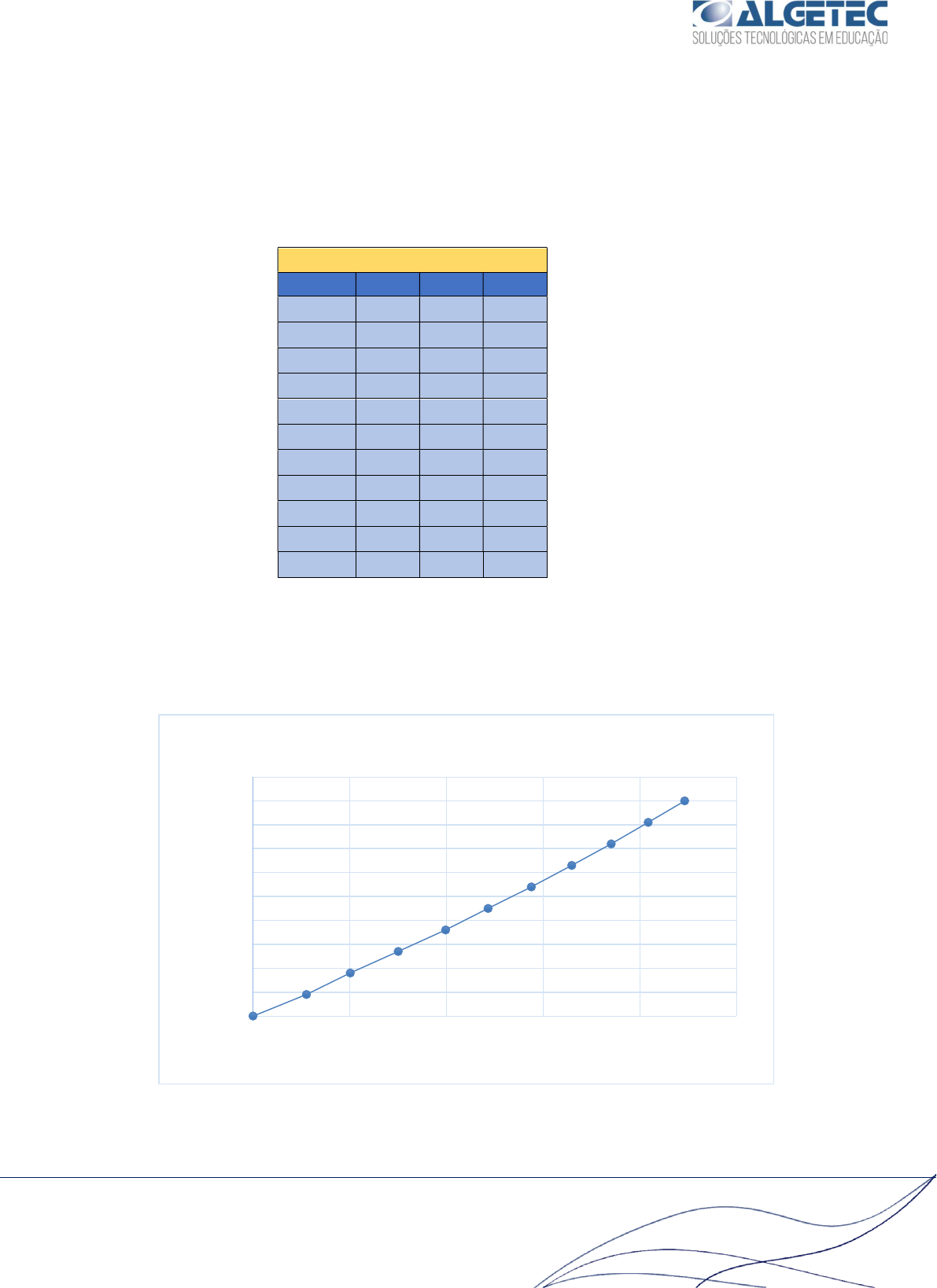

1° EXPERIMENTO (INCLINAÇÃO 10°)
Posição S (m) t (s) t² (s²)
0 0,0000 0,0000 0,0000
1 0,0180 0,0276 0,0008
2 0,0360 0,0503 0,0025
3 0,0540 0,0751 0,0056
4 0,0720 0,0996 0,0099
5 0,0900 0,1215 0,0148
6 0,1080 0,1439 0,0207
7 0,1260 0,1648 0,0272
8 0,1440 0,1852 0,0343
9 0,1620 0,2043 0,0417
10 0,1800 0,2232 0,0498

1. Construa o gráfico S x t (Espaço x Tempo).
R:



0,0000
0,0200
0,0400
0,0600
0,0800
0,1000
0,1200
0,1400
0,1600
0,1800
0,2000
0,0000 0,0500 0,1000 0,1500 0,2000 0,2500
ES
PA
ÇO
 (m
)
TEMPO (s)
ESPAÇO X TEMPO
LABORATÓRIO DE FÍSICA
MOVIMENTO RETILÍNEO UNIFORMEMENTE VARIADO - MRUV
2 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br




2. Com base em seus conhecimentos, qual o tipo de função representada pelo gráfico
“Espaço x Tempo”? Qual o significado do coeficiente angular (declividade da
tangente) do gráfico construído?
R: Trata-se de uma função linear de primeiro grau e o coeficiente angular
da reta, nos diz que o espaço percorrido aumenta à cada segundo e
consequentemente temos uma aceleração positiva.

3. Construa o gráfico S x t2 (Espaço x Tempo2).





4. Com base em seus conhecimentos, qual o tipo de função representada pelo gráfico
“Espaço x Tempo2”? Qual o significado do coeficiente angular do gráfico construído?
R: Trata-se de uma função do segundo grau, e o coeficiente angular
reflete uma aceleração é positiva, devido à inclinação do plano inclinado.
Podemos ver que o aumento da aceleração é constante durante o trajeto.

0,0000
0,0200
0,0400
0,0600
0,0800
0,1000
0,1200
0,1400
0,1600
0,1800
0,2000
0,0000 0,0100 0,0200 0,0300 0,0400 0,0500 0,0600
ES
PA
ÇO
 (m
)
TEMPO² (s²)
ESPAÇO X TEMPO²
LABORATÓRIO DE FÍSICA
MOVIMENTO RETILÍNEO UNIFORMEMENTE VARIADO - MRUV
3 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


5. Calcule as velocidades para os pontos medidos t2, t4, t6, t8 e t10 e anote em uma tabela
semelhante à demonstrada a seguir.

R:
VELOCIDADES
(m/s)
S0 À S2 0,7157
S2 À S4 0,7302
S4 À S6 0,8126
S6 À S8 0,8717
S8 À S10 0,9474



6. Construa o gráfico vm x t (velocidade x tempo).

R:



7. Com base em seus conhecimentos, qual o tipo de função representada pelo gráfico
“velocidade x tempo”? Qual o significado do coeficiente angular do gráfico
construído? (Lembre-se que no MRUV, a velocidade é dada por v = vo + at)

R: É uma função da velocidade em função do tempo, onde o coeficiente angular,
determina o aumento da velocidade em função do tempo, devido à
aceleração positiva.
0,0000
0,1000
0,2000
0,3000
0,4000
0,5000
0,6000
0,7000
0,8000
0,9000
1,0000
0,0000 0,0200 0,0400 0,0600 0,0800 0,1000 0,1200
VE
LO
CI
D
AD
E
(m
/s
)
TEMPO (s)
VELOCIDADE X TEMPO
LABORATÓRIO DE FÍSICA
MOVIMENTO RETILÍNEO UNIFORMEMENTE VARIADO - MRUV
4 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


8. Qual a aceleração média deste movimento?

R: Am = ∆v / ∆t
Am = (0,9474-0,7157)/( 0,2232-0,000)
Am = 1,037 m/s²

9. Ainda utilizando o gráfico, encontre a velocidade inicial do carrinho no t0. Para isso,
basta extrapolar o gráfico e verificar o valor da velocidade quando a curva “cruza” o
eixo y.




10. Diante dos dados obtidos e dos gráficos construídos:
 Monte a função horária do experimento.

S = So + vo t +
1
a t2
2

Onde:

 a = Aceleração (m/s²);
 t = Tempo (s);
 V0 = Velocidade inicial (Instante t0);
 S0 = Posição inicial (lembre-se da marcação onde o sensor foi posicionado).



11. Por que é possível afirmar que esse movimento é uniformemente variado?

R: É possível afirmar que o movimento é uniformemente variado, devido ao
variação constante das velocidades e aceleração.












LABORATÓRIO DE FÍSICA
MOVIMENTO RETILÍNEO UNIFORMEMENTE VARIADO - MRUV
5 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


12. Faça o experimento com a inclinação de 20° e compare os resultados.
R: O comportamento do movimento é parecido, porém com menor tempo
de descida, pois devido à maior inclinação a aceleração e velocidades
também são maiores.

2° EXPERIMENTO (INCLINAÇÃO 20°)
Posição
S
(m)
t (s) t² (s²)
0 0,000 0,0000 0,0000
1 0,018 0,0250 0,0006
2 0,036 0,0443 0,0020
3 0,054 0,0635 0,0040
4 0,072 0,0812 0,0066
5 0,090 0,0976 0,0095
6 0,108 0,1145 0,0131
7 0,126 0,1305 0,0170
8 0,144 0,1435 0,0206
9 0,162 0,1547 0,0239
10 0,180 0,1685 0,0284

0,000
0,020
0,040
0,060
0,080
0,100
0,120
0,140
0,160
0,180
0,200
0,0000 0,0500 0,1000 0,1500 0,2000
ES
PA
ÇO
 (m
)
TEMPO (s)
ESPAÇO X TEMPO
LABORATÓRIO DE FÍSICA
MOVIMENTO RETILÍNEO UNIFORMEMENTE VARIADO - MRUV
6 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br



0,000
0,020
0,040
0,060
0,080
0,100
0,120
0,140
0,160
0,180
0,200
0,0000 0,0050 0,0100 0,0150 0,0200 0,0250 0,0300
ES
PA
ÇO
 (m
)
TEMPO² (s²)
ESPAÇO X TEMPO²
