RADIOGRAFIA - TÓRAX

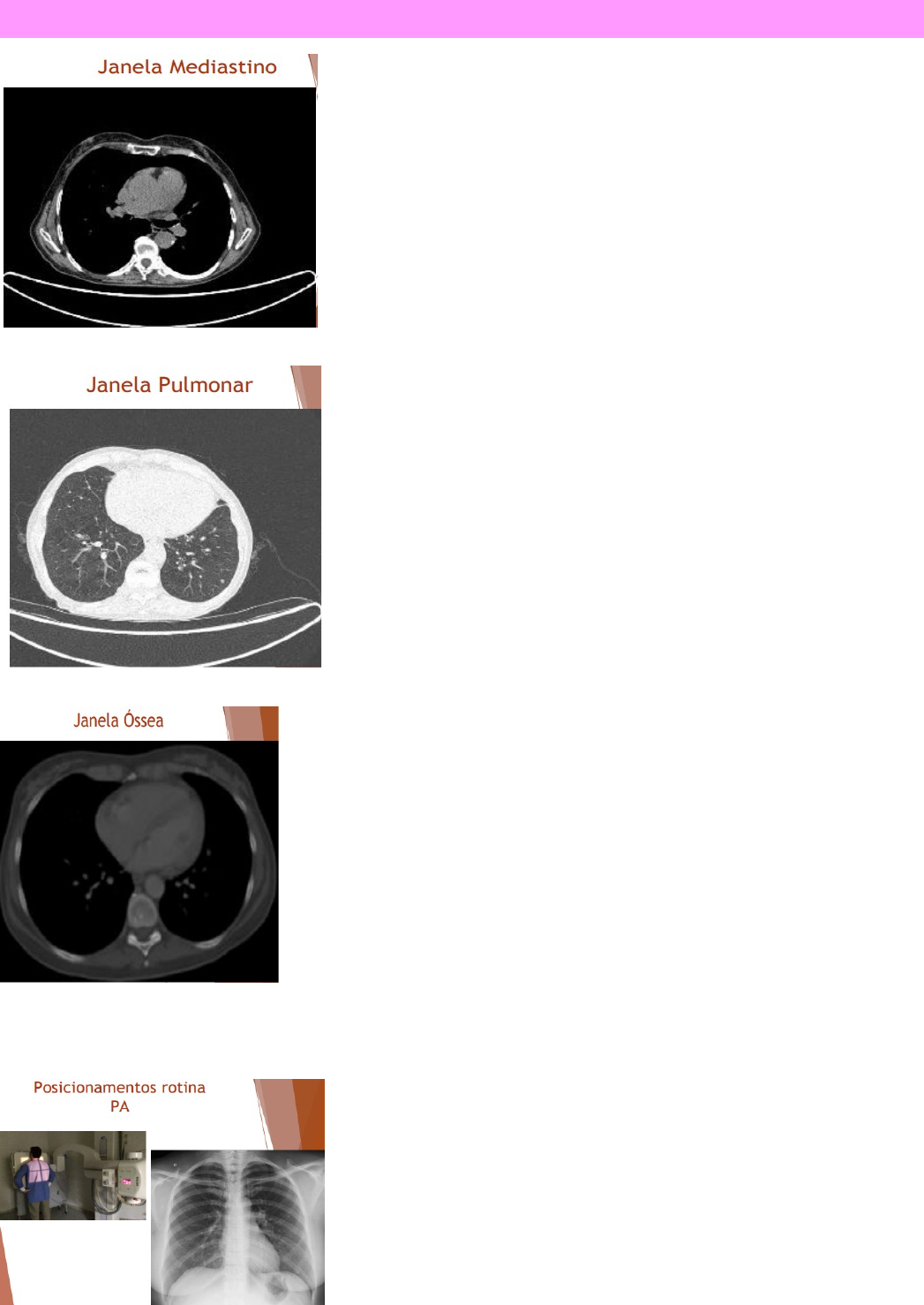

Mediastino: intenção de ver o coração e vasos (mesmo exame de tórax, mas para observar coração e vasos)
Pulmonar: intenção de visualizar o pulmão
óssea: intenção de visualizar ossos.
Posicionamento rotina PA
PA: Posteroanterior (costas da pessoa)
Posicionamento rotina PERFIL
PERFIL: (sempre perfil é esquerda)
OBS: Radiografia sempre com o peito cheio de ar, levantar o braço para fazer o exame.
Posicionamento rotina AP
AP: (paciente acamado, crianças, não é ideal para ver anatomia)
1 A 9 - arco costal /costelas
10- Clavícula
11- Escapula
12-
13-Úmero
a-Apice do pulmão
b c-Seio costofrênico
K- Ar gástrico
j e K – Musculaturas
I- Sombra mamária
l m – Seio cardiofrênico
J – Diafragma
A-Traqueia
B-Carina
C-Brônquio direito
D- Brônquio esquerdo

Três estruturas que compõe o externo
1-Manubrio
2- Corpo
3- Processo xifoide
 ANATOMIA RADIOLÓGICA DO TORAX
 PARTE ÓSSEA
Caixa torácica:
· Fornece proteção aos órgãos vitais que constituem o tórax
· Constituído por 12 pares de arcos costais (‘costelas’)
· Anexados anteriormente ao esterno – dividido em três segmentos (manúbrio, corpo e processo xifóide)
· Anexados posteriormente as vértebras torácicas – 12 vértebras
PARTES MOLES
Constituído por:
· Traqueia: Tubo fibroso para passagem do ar inspirado, localizada a frente do esôfago.

· Pulmões: órgão constituído por tecido elástico e esponjoso denominado parênquima. Divide-se em; pulmão esquerdo (dois lobos); pulmão direito (três lobos).
· Brônquios: conduzem o ar inspirado, trocas gasosas (hematose)
· Bronquíolos
· Mediastino: órgão encontrados na porção média do tórax; timo, coração e grandes vasos.
· Músculos
Resconstrução 3D de tomografia, com contraste
1-arteria aorta – arco
2-arteria aorta -ascendente
3-arteria pulmonar
4-arteria aorta – descendente
De costas:
1-veia pulmonar esquerda
2-veias pulmonar direita
3-aorta descendente
RAIO-X DE TORÁX PA (de costas, sempre PA)
1-clavícula
2-escapula
3-costela
RAIO-X DE TORÁX PA (de costas, sempre PA)
1-seio costofrênico direito
2-base do pulmão esquerdo
3-ápice do pulmão direito
4-diafragma
5-ar gástrico
TOMOGRFIA DE TORÁX, PLANO DE CORTE AXIAL; JANELAS PULMONAR (janela pulmonar: dá para ver o tecido do pulmão)
1-Traqueia
2-parênquima pulmonar direito (dá para ver o tecido pulmonar, por isso se chama parênquima)
3-costela
TOMOGRFIA DE TORÁX, PLANO DE CORTE AXIAL; JANELAS PULMONAR
1-brônquios primários direito
2-brônquio primário esquerdo
[
TOMOGRFIA DE TORÁX, JANELA PULMONAR, PLANO DE CORTE CORONAL
1-Traqueia
2-brônquio primário direito
3- brônquio primário esquerdo
4-Carina
RAIO-X TORÁX, PA
1-traqueia
2-sombra mamária direita
3-ar gástrico ou bolha gástrica
4-área cardíaca
TOMOGRAFIA DE TÓRAX EM AXIAL, JANELA MEDIASTIA
1-cabeça do úmero direito
2-clavícula
3-tireoide
4-traqueia
5-escapula esquerda
6- ápice do pulmão esquerdo
TOMOGRAFIA DE TÓRAX EM AXIAL, JANELA MEDIASTIA
1-pulmão esquerdo
2-traqueia
3-músculo peitoral menor
4-músculo peitoral maior
5-manúbrio do esterno
6-esôfago

TOMOGRAFIA DE TORÁX EM AXIAL, JANELA MEDIASTIA
1-costela
2- tronco braquioencefálico (pontinho mais calibroso)
3-artéria carótida esquerda
4-artéria subclávia esquerda
TOMOGRAFIA DE TÓRAX EM AXIAL, JANELA MEDIASTIA
1-arco aórtico
TOMOGRAFIA DE TÓRAX EM AXIAL, JANELA MEDIASTIA
1-aorta ascendente (sempre acima)
2-aorta descendente
TOMOGRAFIA DE TÓRAX EM AXIAL, JANELA MEDIASTIA
1-brônquio principal direito
2-brônquio principal esquerdo
3-artéria aorta descendente
4-artéria aorta ascendente
5-tronco da arteira pulmonar
6-artéria pulmonar direita
7-artéria pulmonar esquerda
TOMOGRAFIA DE TÓRAX EM AXIAL, JANELA MEDIASTIA
1-veias pulmonares (só aprece quando o coração está se formando)
2-artéria aorta descendente
RESSONANCIA DE TORÁX, CORONAL, T1
1-arco aórtico
2-átrio direito
3-veia cava
RAIO-X DE TÓRAX; PA
1-átrio direito (não toca o diafragma)
2-átrio esquerdo
3-artéria aorta descendente (só dá para ver a descendente no PA)
RAIO-X DE TÓRAX; PA
1-arco aórtico ‘’botão’’
2-artéria pulmonar
RAIO-X DE TÓRAX; PA
1-traqueia
2-veia cava
3-aorta descente
 ATIVIDADE RADIOLÓGICA TÓRAX
RAIO-X DO TÓRAX; PA
1-seio costrofrênico
2-seio cardiofrênico
3-ventrículo esquerdo
4-carina
5-clavícula
6-úmero
7-escapula
8-sombra mamária direito
9-ar gástrico
10-botão aórtico
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL, COM CONTRASTE (ÍODO)
(Lado esquerdo com hiperdensidade)
1-Cabeça do úmero direito
2-clavícula direita
3-escapula esquerda
4-traqueia
5- ápice do pulmão esquerdo
6-cartilagem da tireoide
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL, COM CONTRASTE
1--manúbrio do esterno (ligação da clavícula)
2-esôfago (pontinho)
3- traqueia
4-costela
5-músculo peitoral maior
6-músculo peitoral menor
7-gordura
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIA, COM CONTRASTE
1- tronco braquioencefálico
2- artéria carótida comum esquerda
3- artéria subclávia esquerda
4- veia cava
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL, COM CONTRASTE
1-arco aórtico
2-veia cava
3-traqueia (traqueia REGULAR)
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL
1-artéria aorta ascendente
2-artéria aorta descendente (sempre perto da coluna)
3-veia cava
4-carina da traqueia (IRREGULAR)
5-costela
6- corpo do externo (NÃO TEM LIGAÇÃO)
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL, COM CONSTRASTE
1- artéria aorta ascendente
2- artéria aorta descendente
3- tronco da arteira pulmonar
4- artéria pulmonar direita
5- artéria pulmonar esquerda
6- brônquio principal direito
7- brônquio principal esquerdo
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL, COM CONTRASTE
1-aorta descendente
2-veias pulmonares (SAEM DO PULMÃO – HORIZONTAL)
TOMOGRAFIA DO TÓRAX, JANELA MEDIASTINO, AXIAL, COM CONTRASTE
1-artéria aorta descendente
2-átrio direito
3-átrio esquerdo
4-ventrículo direito
5-ventrículo esquerdo
6-gordura pericárdica
7-pericárdio
TOMOGRAFIA DO TORAX, JANELA MEDIASTINO, COM CONTRASTE
1-base do pulmão direito
2-difragma (divide o tórax do abdômen)
3-costela direita
4- artéria aorta descendente
TOMOGRAFIA DE TORAX, CORONAL, JANELA MEDIASTINO, COM CONTRASTE
1-esofago
2-traqueia
3- Carina
4-brônquio primário direito
5- brônquio primário esquerdo
TOMOGRAFIA DO TORAX, SAGITAL, JANELA ÓSSEA
1-traqueia
2-esofago
3-manúbrio do esterno
4-Corpo do externo
5-processo xifoide
TOMOGRAFIA, JANELA PULMONAR, AXIAL
1-bronquiolos (preto - com ar)
2-vaso pulmonar (branco)
3-parênquima pulmonar (ar menos intenso – cinza)
4-fissura transversal (linha branca-sem ar)
TOMOGRAFIA, JANELA PULMONAR, AXIAL
1-broquiolo
2-bronquiolo
3-area cardíaca
TOMOGRFIA DE TORÁX, JANELA PULMONAR, CORONAL
1-Traqueia
2-carina
3-brônquio primário direito
4- brônquio primário esquerdo
5-bronquio secundário direito
 ANATOMIA CARDÍACA
conhecido como cateterismo Arteriografia coronária. (Feita só em exame cirúrgico, só é para observar coronárias)
TC CARDÍACA SEM CONTRASTE SCORE DE CÁLCIO; medir a quantidade de obstrução das coronárias.
TC CARDÍACA COM CONTRASTE ANGIOTOMOGRAFIA DE CORONÁRIA
JANELA PARTES MOLES
· PLANO AXIAL
· PLANO SAGITAL
· PLANO CORONAL
RESSONÂNCIA CARDÍACA
Serve para observar:
· Câmaras
· Valvas
· Tecido
(não serve para ver vasos)
CORTES:
EIXO LONGO (‘’cumprido’’)
Quantas câmaras apareceram
-eixo longo 2 câmaras
-eixo longo 3 câmaras
-eixo longo 4 câmaras

EIXO CURTO (formato de ‘’bolinha’’)
Quantas câmaras apareceram
-eixo curto 2 câmaras
-eixo curto 3 câmaras
-eixo curto 4 câmaras
1-TCE
2-arterial septal 1
3-diagonal um
4-diagonal dois
5-diagonal três
6-DA

1-artéria DA
2-CX
3-diagonal 1
4-marginal 1
5-diagonal 2
6-diagonal 3
1-artéria aorta
2-TCE
3-CX
4-marginal 15-diagonal 1
6- diagonal 2
7-DA
1-marginal direita 1
2-marginal direita 2
3-Coronária direita CD
4-Descendente Posterior DP
5-Ventricular posterior VP
Ressonância cardíaca; sem contraste
1-Artéria pulmonar
(sai do ventrículo direito)
1-artéria aorta (está ao lado da artéria pulmonar, sai do pescoço)
2-artéria pulmonar (sai do ventrículo direito)
1-artéria aorta (sai do ventrículo)
2-artéria pulmonar
3-veia cava
4-traqueia
1-átrio direito
2-veia cava
3-artéria pulmonar
4-artéria aorta
5-traqueia
1-veia cava
2-traqueia
3-veias pulmonares (horizontal)
4-arco aórtico
1-Carina da traqueia
2-veias pulmonares esquerda
3-veias pulmonares direita
4-arco aórtico
1-arco aórtico
2-brônquio principal direito
3-brônquio principal esquerdo
4-veia pulmonar direita
5-veia pulmonar esquerda
1-arteria aorta descendente
TOMOGRAFIA, AXIA; COM CONTRASTE
1-arco aórtico
1-tronco da pulmonar
2-artéria pulmonar esquerda
3-artéria pulmonar direita
4-aorta descendente
5-aorta ascendente
6-veia cava
1-aorta ascendente
2-descendente anterior – coronária DA
3-ventrículo esquerdo
4-tronco da coronária esquerda -TCE
5-aorta descendente
1-aorta ascendente
2- descendente anterior – coronária DA
3-diagonal 1
5-aorta descendente
1-coronaria direita -CD
2-aorta ascendente
3-veias pulmonares
4-aorta descendente
1-ventrículo direito
2-átrio direito
3- átrio esquerdo
4-aorta descendente
5-ventrículo esquerdo
6-miocárdio
1-pericárdio
2-gordura do pericárdio
3-ventriculo esquerdo
4-miocardio
 ANATOMIA RADIOLÓGIA – ABDÔMEN
*selecionar qual parte do abdômen
AMARELO abdômen total; abdômen + pelve
Sistema digestivo
Sistema urinário
Sistema reprodutivo
Sistema hepático
Vermelho abdômen superior ; pulmão até os rins
Sistema hepático
Azul abdômen inferior ou pelve; rins até os púbis
Sistema reprodutivo
· ABDÔMEN SUPERIOR
ORGÃOS:
· Sistema digestivo:
· Estômago
· Intestino delgado
· Intestino grosso
· Órgãos acessórios do sistema digestivo:
· Fígado
· Vesícula biliar
· Pâncreas
Outros órgãos: Baço
· Sistema urinário: Rins e ureteres

RADIOGRAFIA CONTRASTADA ; colangiografia. é invasivo
PLANO DE CORTE; AXIAL
Imagem 2sem contraste, colangioressonância. Possível ver vias biliares
Fase 1sem contraste
Fase 2 fase arterial (as artérias ficam hiperdensas e as veias ficam hipodensas)
Fase 3fase venosa (artéria e veias hiperdensas discreta)
Fase 4 fase tardia ou equilíbrio. (Parênquima ficam todos mais hiperdensos. Órgãos mais claros. 3m pra > )
Exame dinâmico exame com quatro fazes.
Exame pré e pós sem e com contraste.
ATIVIDADES ANATOMIA RADIOLÓGICA
- Determine o exame
- Determine plano de corte, ponderação e uso de contraste
-Determine as estruturas
Colangioressonância
1-vesícula biliar
2-ducto hepático direito
3-ducto hepático esquerdo
4-ducto hepático comum (juntou o direito e esquerdo)
5-ducto pancreático
6-ducto cístico
7-duodeno
8-
Colangioressonância
1-ducto hepático direito
2-ducto hepático esquerdo
3-ducto hepático comum (junção)
4-ducto cístico
5-ducto
6-ducto pancreático
7-vesícula biliar
Tomografia de abdômen superior, axial. Janela partes moles.
Fase 3 venosa.
1-parenquima hepática
2-diafragma
3-estômago
4-veias ázigos (bilaterais)
5-aorta descendente ou aorta abdominal
Tomografia e abdômen superior, axial, janela partes moles
Fase 3 venosa
1-aorta descendente ou aorta abdominal
2-veia cava inferior
3-veia porta hepática (calibrosa)
4-baço
5-corpo
6-fundo gástrico
7-duodeno
Tomografia e abdômen superior, axial, janela partes moles
Fase 3 venosa
1-pâncreas
2-tronco celíaco (sai da artéria aorta. Da origem a três artérias)
3-artéria gástrica
Tomografia e abdômen superior, axial, janela partes moles
Fase 3 venosa
1-parênquima hepático
2-vesícula biliar
3-baço
4-pâncreas
5-intestino
6-gordura visceral
Tomografia e abdômen superior, axial, janela partes moles
Fase 3 venosa
1-vesícula biliar
2-pâncreas
3-veia cava inferior
4-artéria aorta descendente
5-baço
6-músculo psoas
7-músculo para-vertebral
8-gordura visceral
 ANATOMIA RADIOLÓGICA DO SISTEMA DIGESTIVO
PARTE SUPERIOR NO SISTEMA DIGESTIVO: ESÔFAGO, ESTOMAGO E DUODENO EXAME EED
EXAME TRANSITO INTESTINAL SÓ PERMITE AVALIAR INTESTINO DELGADO
EXAME ENEMA OPACO INTESTINO GROSSO, POR VIA RETAL
VIA ORAL OBRIGATORIAMENTE, SISTEMA DIGESTIVO FICA HIPERDENSO.
ENTERO RESSONÂNCIA POR VIA ORAL, É FEITO UM VÍDEO. AVALIA A MOTILIDADE DO INTESTINO.
 ANATOMIA RADIOLÓGICA SISTEMA RENAL

37
