Farnsworth House

Prévia do material em texto

Farnsworth
House

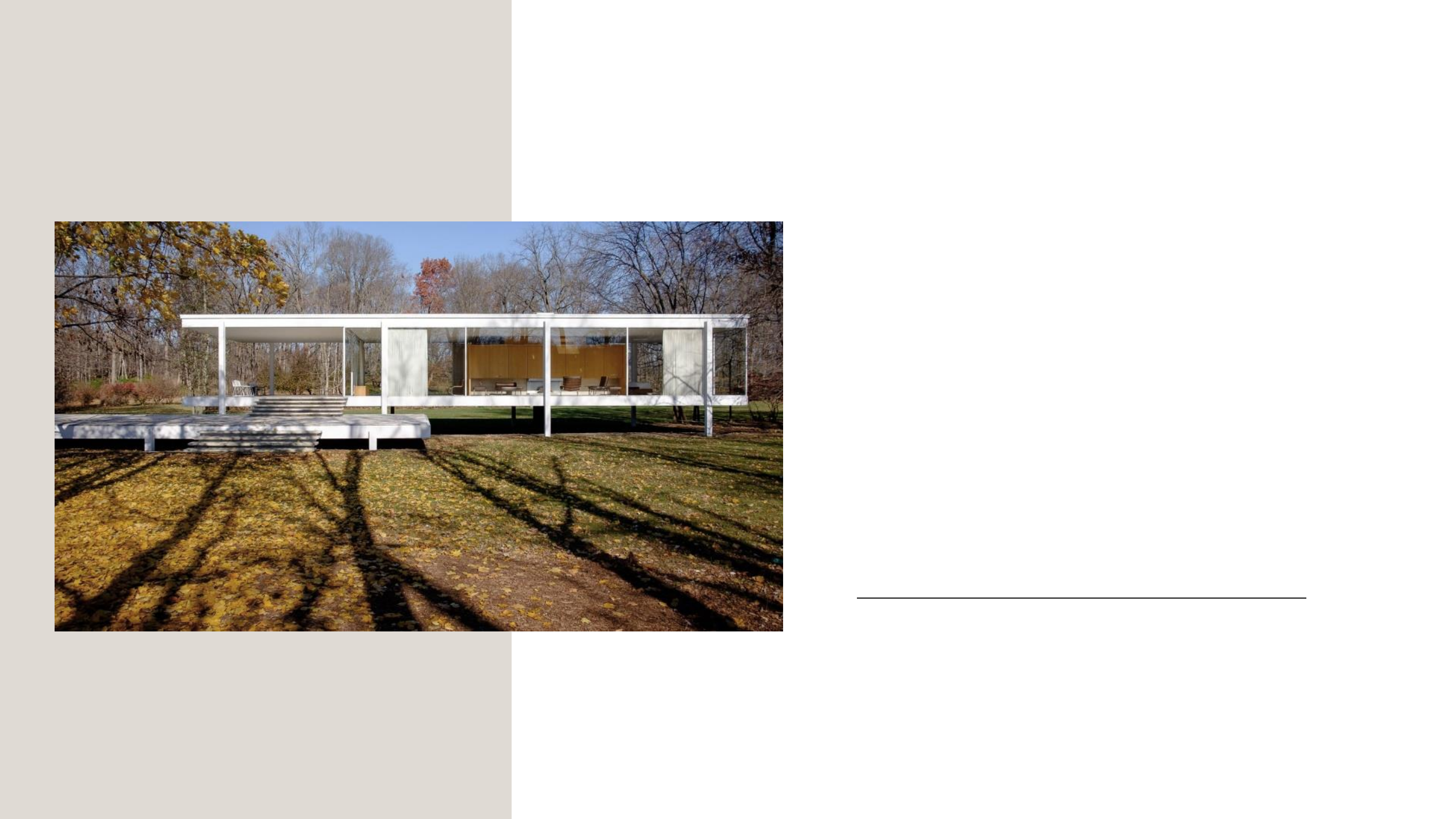

Fonte: Chicago Architecture Center (2020)
A
n
á
li
s
e
A
rq
u
ii
te
tô
n
ic
a
–
F
a
rn
s
w
o
rt
h
 H
o
u
s
e
Informações do grupo
Faculdade Meridional - IMED
História da Arquitetura e Urbanismo II
Profa. Liliany Schramm da Silva Gattermann
ARQ2M – 2020/2
Curso de Arquitetura e Urbanismo
Integrantes
Liriane de Jesus Wagner
Poliana Lopes Kleber
Farnsworth House
Cliente: Dra. Edith Farnsworth
Localização: Plano, Illinois – Estados Unidos
Data/Período de Construção: 1945-1951
Área construída: 206,8 m²
Tipo de Projeto: Residencial
Propósito: Casa de Final de Semana
Status atual: Casa-Museu
Estilo: Arquitetura Moderna, Estilo Internacional
Arquiteto:
► Ludwig Mies van der Rohe.
Fonte: Mr Architect (2020)
História
Biografia e principais obras do
arquiteto
►Minimalismo;
►Geometria clara;
►Uso do metal, aço e vidro.
1886 1930 1945
Mies van der Rohe
Fonte: Studio Mil 111 (2011)
►Villa Tugendhat
(1929–1930)
Fonte: Viva Decora (2017)
► S.R. Crown Hall
(1956)
“MENOS É MAIS”
► Pavilhão Alemão
(1929)
Fonte: Viva Decora (2017)
Fonte: It Architecture Chicago (201-?)
Principais características
Nascimento;
Torna-se
diretor da Bauhaus;
Início do projeto
(Farnsworth House)
Histórico e problemáticas
História
► O arquiteto queria impor suas próprias
ideias na casa, contrariando o programa de
necessidade de sua cliente;
►O tempo de construção da casa demorou
mais do que o esperado e o orçamento
acabou sendo ultrapassado;
►A casa teve bastante repercussão por ser um
marco do modernismo, dessa forma, vários
arquitetos, estudantes e jornalistas queriam
conhecê-la e passaram a invadir o terreno
para fotografá-la.
Fonte: Chicago Magazine (2020)
1951 1972 1996 2003 Hoje
Construção é finalizada.
Edith vende a casa
para Sir Peter Palumbo.
Grande enchente.
National Trust for
Historic Preservation
Aberta ao público.
Implantação
Conceito
Fonte: adaptado de Google Earth (2020)
►Pela casa estar na floresta e próxima do
rio (pela fachada sul), Mies busca o
conceito da casa a partir da implantação,
querendo aproveitar o máximo todas as
vistas.
“Se você puder ver a natureza através das paredes de vidro da casa
Farnsworth, perceberá que ela ganha um significado ainda mais
profundo do que quando a vê a partir do lado de fora. Dessa forma,
ainda mais é dito sobre essa natureza: ela se torna parte de um todo
ainda maior.”
Rio Fox
Fonte: Chicago Reader (2014)
Implantação
Localização
►A casa tem um terreno de
aproximadamente 30.000m²;
►Fica a 10 metros do Rio Fox, a 3,7km de
Plano e a 95 km do grande centro de
Chicago.
► País: Estados Unidos da América
Fonte: adaptado de Wikipedia (2020)
Fonte: Google Maps (2020)
► Estado: Illinois
► Cidade: Plano
Fonte: adaptado de Wikipédia (2020)
Fonte: Google Maps (2020)
Implantação
Análise
►Terreno plano;
► Isolado;
►Casa de campo;
►Planície de inundação;
►Zona rural.
Fonte: CFA 2 – FAURJ (201-?)
Fonte: Google Earth (2020)
►Planta de Situação;
►Escala: 1:1250.
► Imagem em satélite para
comparar com a planta de
situação.
Características
da Planta Baixa
Zoneamento
1. Terraço
2. Varanda
3. Sala de Jantar
4. Cozinha
5. Quarto
6. Banheiro
7. Escritório
8. Sala de Estar
Legenda
►O espaço da casa é dividido em sete áreas
principais: terraço descoberto, terraço
coberto, jantar e escritório, sala íntima,
vestiário, dormitório e cozinha.
►Orientação solar: o quarto está localizado a
leste. Já o escritório e a sala de jantar estão
localizados a oeste.
Área serviço
Área íntima
Área social
Circulação
1
2
3
5
66
8
7
4
Fonte: adaptado de CFA 2 – FAURJ (2020)
Escala: 1:125
Importante
Mais importante
Menos importante
Importantíssimo
Fonte: adaptado de CFA 2 – FAURJ (2020)
►Hierarquia
Fluxos e hierarquia de acessos
Características
da Planta Baixa
► O percurso de circulação é simples: zona de
refeições, zona de estar, zona de quartos,
cozinha e acesso à zona de refeições
novamente; conexão total entre os
ambientes.
►A planta livre facilita essa conexão por não
possui divisões, dessa forma, os cômodos
podem ser ditados de acordo com a
disposição dos móveis.
►Os ambientes da casa são pensados de acordo
com o seu grau de importância.
Fonte: adaptado de CFA 2 – FAURJ (2020)
Escala: 1:125
Acesso externo
Acesso principal
Circulação interna
►Acessos
Escala: 1:125
Características
da Planta Baixa
► Planta regular: formada por dois planos
horizontais (retângulos);
►Não ocupa todo o lote;
►Geometria e proporção: gira em torno de um
ponto central que é uma grade de 3x3. Esse
ponto central tornou-se um meio de relacionar a
escala e a localização do terraço descoberto á
casa;
►A composição da planta ocorre através da adição
e subtraçã0 das formas, utilizando os conceitos
matemáticos da geometria e proporção.
Análise
Fonte: adaptado de CFA 2 – FAURJ (2020)
►Adição e Subtração;
Fonte: adaptado de Blog da Arquitetura (2020)
14x
14x
► Proporção
Fonte: adaptado de Blog da Arquitetura (2020)
►Geometria
Escala: 1:125
Análise
Características
da Planta Baixa
►Proporção: a planta da casa tem a sua
simetria evidenciada através da proporção
áurea;
►Utilizando a proporção áurea criou-se
módulos para se fazer a construção dos dois
planos da casa, como pode-se observar na
primeira figura;
►Simetria: as escadas estão alinhadas;
banheiros internos espelham-se; quatro
colunas de cada lado do edifício alinhadas
opostas uma à outra.
► Simetria.
Fonte: adaptado de CFA 2 – FAURJ (2020)
► Proporção;
4a 3a 3a 4a aaa
Escala: 1:125
Escala: 1:125
Fonte: adaptado de CFA 2 – FAURJ (2020)
Características
da Planta Baixa
►Átrio central (banheiro e sala de máquinas)
que podemos relacionar com o naos ou cella
dos templos gregos;
►Hierarquia dos espaços: mais fechado nos
templos (opistódomos) era onde ficava os
tesouros;
►Colunas de aço simétricas e contínuas,
semelhante a distribuição das colunas nos
templos gregos;
► Intercolúnios simétricos.
Fonte: Adaptado de Haticeoz (2018)
Fonte: Adaptado de Haticeoz (2018)
Antiguidade Clássica
Fonte: Getty Images (2020) Fonte: ArchitectureAU (2017)
Interior
Fonte: Farnsworth House (2020)
Fonte: Dezeen (2020)
► Sala de Jantar ► Sala de Estar
►Cozinha
Fonte: Farnsworth House (2020)
Fonte: Farnsworth House (2020)
►Quarto
► 2020: exposições focadas na história não
contada de Edith Farnsworth;
►Reforma temporária da casa (até 2021) de
Farnsworth para refletir sua aparência de
1955, onde a casa foi decorada com seu
gosto preferido de móveis escandinavos e
italianos de designers como Florence
Knoll, Jens Risom, Bruno Mathsson e
Franco Albini e com antiguidades
asiáticas.
Edith Farnsworth
Interior
Fonte: Larissa Tesser (2019)
► Sala de Jantar
Fonte: Referência Arquitetura (2017)
► Sala de estar
Fonte: Farnsworth House (2020)
►Em 1972, quando a casa é comprada
por Sir Peter Palumbo, ele redecora
toda a casa com os móveis projetados
e idealizados por Mies;
►Mobiliários criados por Mies:
• Cadeira Barcelona;
• Couch Barcelona;
• Chaise MR;
• Cadeira MR;
• Cadeira MR245;
• Puff Barcelona.
► Escritório
Fonte: Farnsworth House (2020)
Mies van der Rohe
Interior
Fonte: WikiArquitectura (2009)
► Lareira
Fonte: Anna Armstrong (2010)
►Quarto e Sala de Estar
Fonte: Farnsworth House (2020)
►Nessas imagens, podemos perceber
como estão instalados os banheiros
da casa.
► Banheiro Social
► Banheiro íntimo
Fonte: Anna Armstrong (2010)
Espaços
Volume
Aspectos Formais
►Prismático com planos sobrepostos;
► Ilusão de flutuamento;
►Minimalista (construção limpa, sem excessos,
com planos, níveis e cortes neutros);
►Dimensões de 8,8 x 23,5m;
►A casa foi construída 1.60m acima do solo. A
principal razão é as fortes chuvas da região que
fazem o Rio Fox transbordar.
Fonte: Chicago Reader (2014)
Fonte: CFA 2 – FAURJ (201-?)
► Fachada leste
Escala:1:125
Fachadas
Aspectos Formais
►Horizontalidade: proporção, simetria e
repetição;
►Volume regular;
►Composição volumétrica simples: dois
retângulos;
►Processo de adição e subtração;
►Movimento;
►Transparência;
►Ausência de ornamentos;
►Hierarquia: do público para o privado; do
totalmente fechado para o totalmente aberto.
Fonte: Domus (2019)
► Fachada Sul ► Fachada Norte
Fonte: adaptado de CFA 2 – FAURJ (2020)
Escala: 1:125
Escala: 1:125
Fonte: adaptado de CFA 2 – FAURJ (2020)
Croqui
Fachada Principal (Sul)
Fonte: elaborado pelas autoras (2020)
Volume
Aspectos Formais
►Assim como na confecção das plantas, Mies
também utilizava a proporção em sua
composição volumétrica, sendo assim, alguns
conceitos da antiguidade clássica podem ser
observados na construção da Farnsworth
House.
►Estratificação Horizontal;
►Parte central;
►Processo de adição utilizando a simetria.
Fonte: adaptado de Haticeoz (2020)
Fonte: adaptado de Haticeoz (2020)
Fonte: adaptado de Haticeoz (2020)
Croqui
Fachada Norte
Fonte: elaborado pelas autoras (2020)
Materiais predominantes
Materiais
Fonte: Chicago Architecture Center (201-?)
►Aço;
►Vidro;
►Metal;
Fonte: Getty Images (2020)
Principais
►Placas de travertino romano;
►Madeira;
►Concreto pré-fabricado (lajes).
Outros
Fonte: Casa Claudia (2017)
Fonte: Flickr (2006)
Estrutura
►Sobre palafitas;
►Esqueleto de aço com vigas e pilares;
►Lajes de concreto pré-fabricados;
►8 pilares em forma de H separados por
6,60 metros de distância cada;
►Vedação com placas de vidro cristal 64
mm;
►Pé direito 2.85m de altura.
Técnica
Construtiva
Fonte: CFA 2 – FAURJ (201-?)
►Corte BB;
Fonte: Lucia Tapia Brito (2015)
Escala: 1:125
Fonte: Archdaily (2012)
►Esqueleto de Aço
►Lajes de concreto
pré-fabricados
Estrutura: plataformas
Técnica
Construtiva
Fonte: Lucia Tapia Brito (2015)
Fonte: Lucia Tapia Brito (2015)
►Membranas Metálicas
►Cascalho
(pedra britada)
►Argamassa
►Travertino
Fonte: Lucia Tapia Brito (2015) Fonte: Lucia Tapia Brito (2015)
Fonte: Lucia Tapia Brito (2015)
Fonte: Lucia Tapia Brito (2015)
Essa solução estrutural
proporciona flexibilidade à
planta baixa e independência
entre estrutura e vedações.
A separação entre estrutura e vedação
possibilita, além da planta livre, uma
fachada com maior liberdade. Além
disso, a fachada é branca, característica
do Estilo Internacional.
Elementos
Modernistas
Análise
Fonte: Archdaily (2012)
Fonte: Chicago Architecture Center (2016)
►Planta Livre
►Fachada Livre
►A Farnsworth House possui alguns
pontos dos 5 pontos da Nova
Arquitetura de Le Corbusier, como por
exemplo, a planta e fachada livres que
ocorrem por possuir uma estrutura
independente de vedação.
A elevação do edifício em relação
ao solo, realizada por meio de
pilotis, libera o pavimento térreo
para a circulação de pessoas e
automóveis. Nesse caso, foram
utilizados para não alagar a casa
quando o rio transbordar.
Evidencia harmonia entre
forma, função e estrutura.
Fonte: Domus (2020)
►Pilotis
►Uso do Aço e do Vidro
Elementos
Modernistas
Análise
Fonte: CFA 2 – FAURJ (201-?)
A composição da casa, livre de
ornamentos, baseia-se em linhas
retas, a partir da seleção de formas
geométricas puras, como o
retângulo, trazendo simplicidade,
praticidade e funcionalidade para o
projeto.
Para proporcionar vistas incríveis e
promover o paisagismo natural,
acontece uma grande integração
entre os espaços internos e externos,
gerada pelo uso de alguns materiais,
como o vidro.
►Formalidade na composição
►Integração
Elementos
Modernistas
Análise
Fonte: National Trust for Historic Preservation (2020)
Fonte: Lucia Tapia Brito (2015)
Fonte: Giphy (2016)
Fonte: adaptado pelas autoras, National Trust for Historic Preservation (2020)Fonte: adaptado pelas autoras, AIA (2020)
Fonte: adaptado pelas autoras, Giphy (2020)
Fonte: Domus (2020)Fonte: Time Tells (2015)
Fonte: Farnsworth House (2020)Fonte: The New York Times (2019)
Obrigada!
Fonte: Avocad (2018)
A
n
á
li
s
e
A
rq
u
ii
te
tô
n
ic
a
–
F
a
rn
s
w
o
rt
h
 H
o
u
s
e
Referências Bibliográficas
► ARCHITECTURE, Mr. Farnsworth House | Mies van der Rohe | Lumion Virtual Tour. 2020. (02min53s). Disponível em:
https://www.youtube.com/watch?v=QNckyRjFBMg&t=49s. Acesso em: 14 de nov. 2020.
► Architectureau Editorail. Rumoured Mies van der Rohe Farnsworth House movie captivates architects. 2017. Disponível em:
https://architectureau.com/articles/rumoured-mies-van-der-rohe-farnsworth-house-movie-captivates-architects/#. Acesso em: 15
nov. 2020.
► ARMSTRONG, Anna. Farnsworth House. 2010. Disponível em: https://www.flickr.com/photos/french-
disko/4797464453/in/gallery-radamesm-72157626676444872/. Acesso em: 13 nov. 2020.
► AVOCAD STUDIO (Limassol). Farnsworth House: Uma interpretação virtual da obra de Ludwig Mies Van Der Rohe. 2018.
Avocad. Disponível em: https://avocad.studio/portfolio/farnsworth-house/. Acesso em: 19 out. 2020.
► BARONCELI, Ana. CASA FARNSWORTH - ARQUITETURA ILUSTRADA E COMENTADA. 2019. (08min04s). Disponível
em: https://www.youtube.com/watch?v=-sti2P3QyHc&feature=emb_logo. Acesso em: 19 out. 2020.
► BATEMAN, Dayna. Travertine terrace. 2006. Disponível em: https://www.flickr.com/photos/suttonhoo22/166158994/in/faves-
noonudesign/. Acesso em: 13 nov. 2020.
► BATTISTI, Geruza. Casa Farnsworth. 2016. Disponível em: https://www.trabalhosgratuitos.com/Humanas/Arquitetura/CASA-
FARNSWORTH-1046623.html. Acesso em: 11 nov. 2020.
► BUYENLARGE. Farnsworth House, designed and constructed by modernist architect Ludwig Mies van der Rohe between 1. 2011.
Disponível em: https://www.gettyimages.com.br/detail/foto-jornal%C3%ADstica/farnsworth-house-designed-and-constructed-by-
foto-jornal%C3%ADstica/564110711. Acesso em: 13 nov. 2020.
► BRITO, Luciana Tapia. Casa Farnsworth. 2015. Disponível em: https://www.youtube.com/watch?v=JMGCMZu8HSs. (03min33s).
Acesso em: 30 out. 2020.
► BRUNO, Mariana. História de casa construída por Mies van der Rohe vai virar filme. 2017. Disponível em:
https://casaclaudia.abril.com.br/casas-apartamentos/historia-de-casa-construida-por-mies-van-der-rohe-vai-virar-filme/. Acesso em:
30 out. 2020.
► CASA Farnsworth – Mies Van Der Rohe. 2017. Disponível em: https://refarq.com/2017/02/14/casa-farnsworth-mies-van-der-
rohe/#:~:text=Refer%C3%AAncia%3A%20Casa%20Farnsworth&text=A%20resid%C3%AAncia%20que%20mede%208,elementos%2Dcha
ve%20da%20pesquisa%20miesiana. Acesso em: 30 out. 2020.
► CASA Farnsworth. [s.d.]. Disponível em: https://pt.wikiarquitectura.com/constru%C3%A7%C3%A3o/casa-farnsworth/. Acesso em:
30 out. 2020.
► CHICAGO ARCHITECTURE CENTER (org). FARNSWORTH HOUSE. 2020. Disponível em:
http://www.architecture.org/learn/resources/buildings-of-chicago/building/farnsworth-house/. Acesso em: 30 out. 2020.
► CLU. ATENAS E ACRÓPOLE Partenon em céu azul. 2020. Disponível em: https://www.gettyimages.com.br/detail/foto/athens-
acropolis-parthenon-on-blue-sky-imagem-royalty-free/157610209. Acesso em: 15 nov. 2020.
► DOMUS. Farnsworth House: farnsworth house by Ludwig Mies van der Rohe is one of the paradigmatic residences of 20th-century
architecture. Here its history, from the complicated relationship with the client edith farnsworth to the recent floods. 2020.
Disponível em: https://www.domusweb.it/en/buildings/farnsworth-house.html. Acesso em: 13 nov. 2020.
► FRACALOSSI, Igor. Clássicos da Arquitetura: Casa Farnsworth / Mies van der Rohe. 2012. Disponível em:
https://www.archdaily.com.br/br/01-40344/classicos-da-arquitetura-casa-farnsworth-mies-van-der-rohe . Acesso em: 30 out. 2020.
► FONTENELE, Sabrina. A casa de vidro e sua moradora invisível: sobre a residência projetada por Mies van der Rohe para Edith
Farnsworth. 2017. Disponível em: https://www.vitruvius.com.br/revistas/read/projetos/17.201/6693. Acesso em: 19 out. 2020.
► GOOGLE EARTH. Farnsworth House. 2020. Disponível em: https://earth.google.com/web/search/farnsworth+house/@41.635009,-88.535777,420a,765.73820451d,35y,0h,45t,0r/data=CnsaURJLCiUweDg4MGVjMTFlZTkwMzA3Mjk6MHhiN2NlNjQ4NTg4ZWMyO
TdlGTTVk_lH0URAIbw8nStKIlbAKhBmYXJuc3dvcnRoIGhvdXNlGAIgASImCiQJ1q6OiZE6PMAR6QthdQJCPMAZ7fUMZkQ
wSsAhpF2cR4Y0SsAoAg. Acesso em: 14 de nov. 2020.
► GOOGLE MAPS. Farnsworth House. 2020. Disponível em:
https://www.google.com/maps/place/Resid%C3%AAncia+Farnsworth/@41.635009,-
88.5379657,17z/data=!3m1!4b1!4m5!3m4!1s0x880ec11ee9030729:0xb7ce648588ec297e!8m2!3d41.635009!4d-88.535777, Disponível em: 14
de nov. 2020.
Referências Bibliográficas
► GURGOZE, Hazal. Leitura de precedentes: Farnsworth House de Mies van der Rohe. 2018. Disponível em:
https://hazalgurgoze.wordpress.com/2018/11/08/reading-precedents-farnsworth-house-by-mies-van-der-rohe/. Acesso em: 30 out.
2020.
► HATICEOZ. Precedent Analysis of Farnsworth House. 2018. Disponível em:
https://haticeoztedu.wordpress.com/2018/11/17/precedent-analysis-of-farnsworth-house/. Acesso em: 4 nov. 2020.
► ISAACS, Deanna. Mies van der Rohe's Farnsworth House may be getting a needed lift: But how about a change of scene?. 2014.
Disponível em: https://www.chicagoreader.com/chicago/farnsworth-house-flood-mitigation-project-solicits-
input/Content?oid=13887291. Acesso em: 30 out. 2020.
► It College of Architecture. SR CROWN HALL. [s.d]. Disponível em: https://arch.iit.edu/about/buildings. Acesso em: 24 out. 2020.
► KAWANA. Mies Van der Rohe. 2011. Disponível em: http://studiomil111.blogspot.com/2011/09/mies-van-der-rohe.html. Acesso em:
24 out. 2020.
► KLEIN, Kristine. Farnsworth House installation replicates Edith Farnsworth's original decor. 2020. Disponível em:
https://www.dezeen.com/2020/07/22/farnsworth-house-installation-replicates-decor-edith-farnsworth/. Acesso em: 13 nov. 2020.
► MORALES, Andressa Ferreira; SOUZA, Rosângela Dani de. Casa Farnsworth - Mies Van der Rohe: análise de projetos
referenciais. 2020. (15min43s). Disponível em: https://www.youtube.com/watch?v=ucsiKD-CrGo. Acesso em: 29 out. 2020.
► NAJI, Firas. Farnsworth House Animation 2_Firas Naji_UTS_2010.wmv. 2010. (01min09s). Disponível em:
https://www.youtube.com/watch?v=Eml-ePqlIko. Acesso em: 30 out. 2020.
► NEGRI, Vanessa de. Casa Farnsworth – Mies Van Der Rohe. 2017. Disponível em: https://refarq.com/2017/02/14/casa-farnsworth-
mies-van-der-rohe/. Acesso em: 19 out. 2020.
► PERENHA, Bruno. ANÁLISE DA OBRA: Farnsworth House | Mies Van Der Rohe. 2020. (21min25s). Disponível em:
https://www.youtube.com/watch?v=DADXuR50wfM. Acesso em: 19 out. 2020.
► PERRY, Grace. Remembering the Farnsworth House Feud: life was not always sunshine and i-beams at the iconic mies van der
rohe building in plano. a new book spills all. 2020. Disponível em: http://www.chicagomag.com/Chicago-Magazine/April-2020/Five-
Things-About-Farnsworth-House/. Acesso em: 30 out. 2020.
Referências Bibliográficas
► TAGLIANI, Simone. AS 10 CASAS MAIS FAMOSAS E ICÔNICAS DA HISTÓRIA DA ARQUITETURA [PARTE 1]. 2018.
Disponível em: https://www.blogdaarquitetura.com/casas-mais-famosas-e-iconicas/. Acesso em: 29 out. 2020.
► TESSER, Larissa. O INTERIOR DA FARNSWORTH HOUSE. 2019. Disponível em: http://larissatesser.com/2019/03/27/por-
dentro-da-farnsworth-house/. Acesso em: 14 nov. 2020.
► UFRJ, Fau (comp.). Casa Farnsworth. [s.d.]. Disponível em: https://fauforma2.wordpress.com/casa-farnsworth/. Acesso em: 30 out.
2020.
► VIVADECORA. O mestre do minimalismo na arquitetura: conheça a vida e obra de Mies van der Rohe. 2017. Disponível em:
https://www.vivadecora.com.br/pro/arquitetos/mies-van-der-rohe/. Acesso em: 24 out. 2020.
► WIKIPÉDIA. Illinois. 2020. Disponível em: https://pt.wikipedia.org/wiki/Illinois. Acesso em: 30 out. 2020.
Referências Bibliográficas
