Aplicações:

A aplicação da transformada de Laplace, na realidade de circuitos elétricos, pode ser
resumida em algumas etapas:

1) transformação do circuito, no domínio do tempo, para o domínio s;
2) resolução do circuito, a partir de ferramentas como análise nodal, análise de
malhas, transformação de fontes, superposição, dentre outras técnicas já
largamente utilizadas;
3) cálculo da transformada inversa de Laplace da solução, obtendo-se, assim, a
resposta factível, no domínio do tempo.

Analisando:

Consideraremos aqui para simplificação e porque muitas vezes é o que de fato acontece
na realidade, que as condições iniciais são nulas. Isto possibilita simplificações na análise,
mais especificamente no processo de transformação do circuito e significa então que antes
do tempo inicial, em 0 segundo, não havia nenhuma condição importante, ou parâmetro,
a ser considerado:

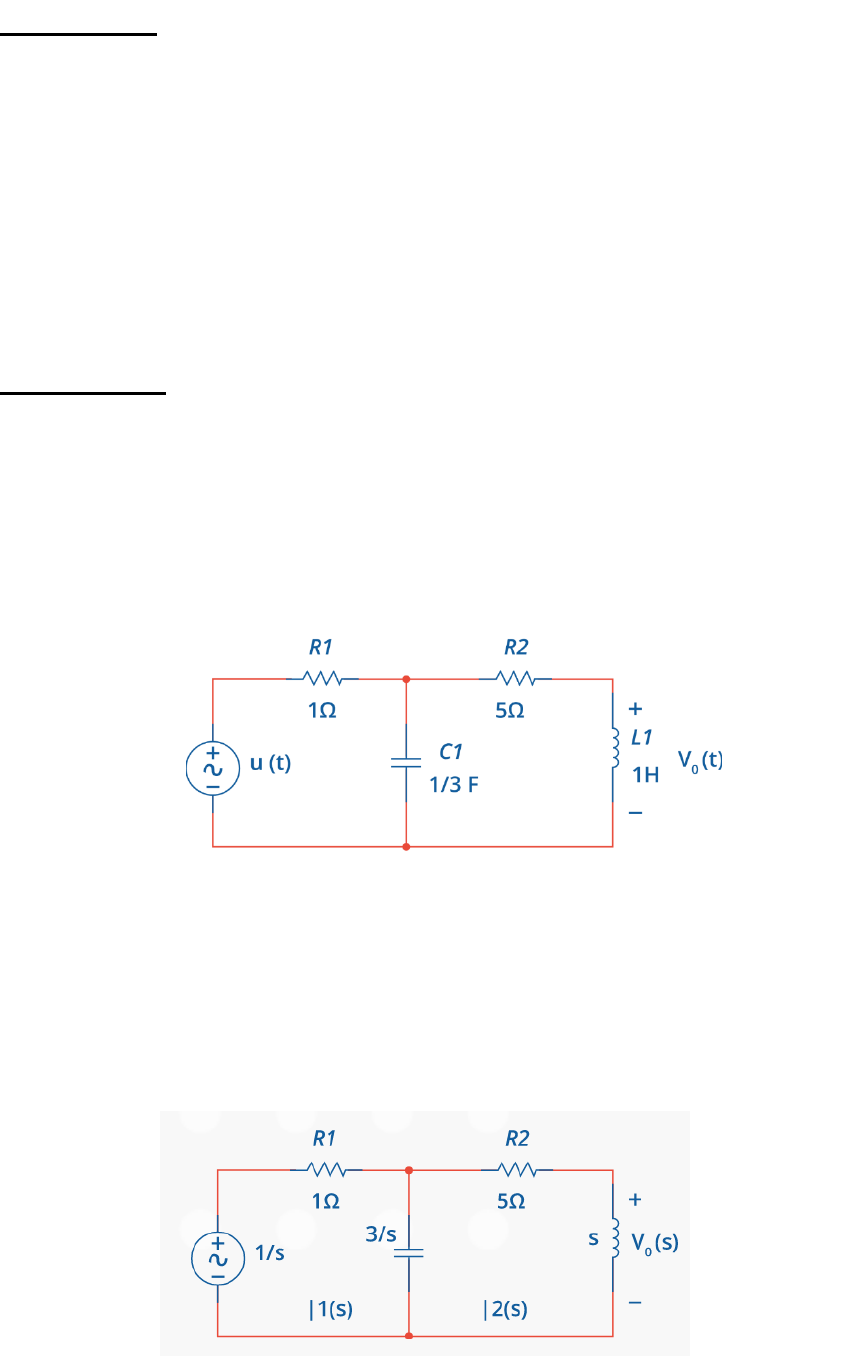

1) Passo:
Será transformar todos os elementos no domínio da frequência, como já mencionado
anteriormente. Assim, para o circuito apresentado tem-se o seguinte resultado, visto na
próxima figura, já apresentado também com as correntes que serão utilizadas. Após,
prossegue-se para a análise do circuito, de fato, onde são utilizadas técnicas clássicas de
circuitos.






2) Passo:
Uma possibilidade para análise, neste contexto, é utilizar a análise de malhas:

𝑢(𝑡) => 1/𝑠; 𝐻 => 𝑠𝐿 = 𝑠; 1/3 𝐹 => 1𝑠/𝐶 = 3/𝑠

Com relação à primeira malha tem-se que

1
𝑠
= (1 +
3
𝑠
) 𝐼1 −
3
𝑠
𝐼2

ao passo que para a segunda malha

−
3
𝑠
𝐼1 + (𝑠 + 5 +
3
2
) 𝐼2 => 𝐼1 =
1
3
(𝑠2 + 5𝑠 + 3)𝐼2

Substituindo a equação anterior na da malha 1, tem-se:

1
𝑠
= ( 1 +
3
𝑠
)
1
3
(𝑠2 + 5𝑠 + 3)𝐼1 −
3
2
𝐼2
A este ponto, algumas manipulações matemáticas serão necessárias

(3𝑠3 + 8𝑠2 + 18𝑠)𝐼2 = 3 => 𝐼2 =
3
𝑠3 + 8𝑠2 + 18𝑠


de forma que por fim, ao isolar a tensão de saída, obtém-se:

𝑉0(𝑠) = 𝑠𝐼2 =
3
𝑠3 + 8𝑠 + 18
=
√3
2
√2
(𝑠 + 4)2 + (√2)
2

Agora basta aplicar a transformada inversa de Laplace, que para t ≥ 0 é:

𝑉0(𝑡) =
3
√2
𝑒−4𝑡𝑠𝑒𝑛√2𝑡 𝑉


Esse processo, apresentado como exemplo, é válido para qualquer tipo de análise de
circuito elétrico.


Softwares:


O uso dos softwares e de diversas ferramentas computacionais é necessário na simulação
dos circuitos elétricos e para a obtenção, de forma facilitada, da resposta em frequência,
por exemplo. Uma possibilidade é o uso do software Scilab, gratuito e amplamente
utilizado, que tem tutoriais e fóruns, além de ter uma forma facilitada da linguagem C++.
Simulação de Circuito:

Por fim, apresentaremos uma visão geral do uso de softwares e ferramentas
computacionais na simulação de circuitos elétricos, considerando o Multisim, em sua
plataforma on-line . O acesso é feito pela internet, pelo site da empresa, no qual é
possível realizar um cadastro ou fazer o download de uma versão mais completa (paga).
Na opção gratuita, a plataforma inicial de trabalho permite a seleção dos componentes,
desde elementos passivos, como resistores, indutores e capacitores, até a inserção de
elementos eletrônicos e ativos, como amplificadores operacionais. A simulação é,
facilmente, acessada pelo lado direito, permitindo a seleção do tempo de análise e o uso
de elementos de medição, como amperímetros, voltímetros e, até mesmo, um
osciloscópio, para a visualização de formas de onda de entrada e saída, por exemplo.
No caso específico do MATLAB, mediante um algoritmo simples, a partir da função de
transferência do circuito, por exemplo, é possível obter o diagrama de Bode completo.
Ademais, ferramentas como o Simulink, parte desse importante software, podem ser
utilizadas para a simulação completa do circuito elétrico em si.
