Apresentação do instrumento:

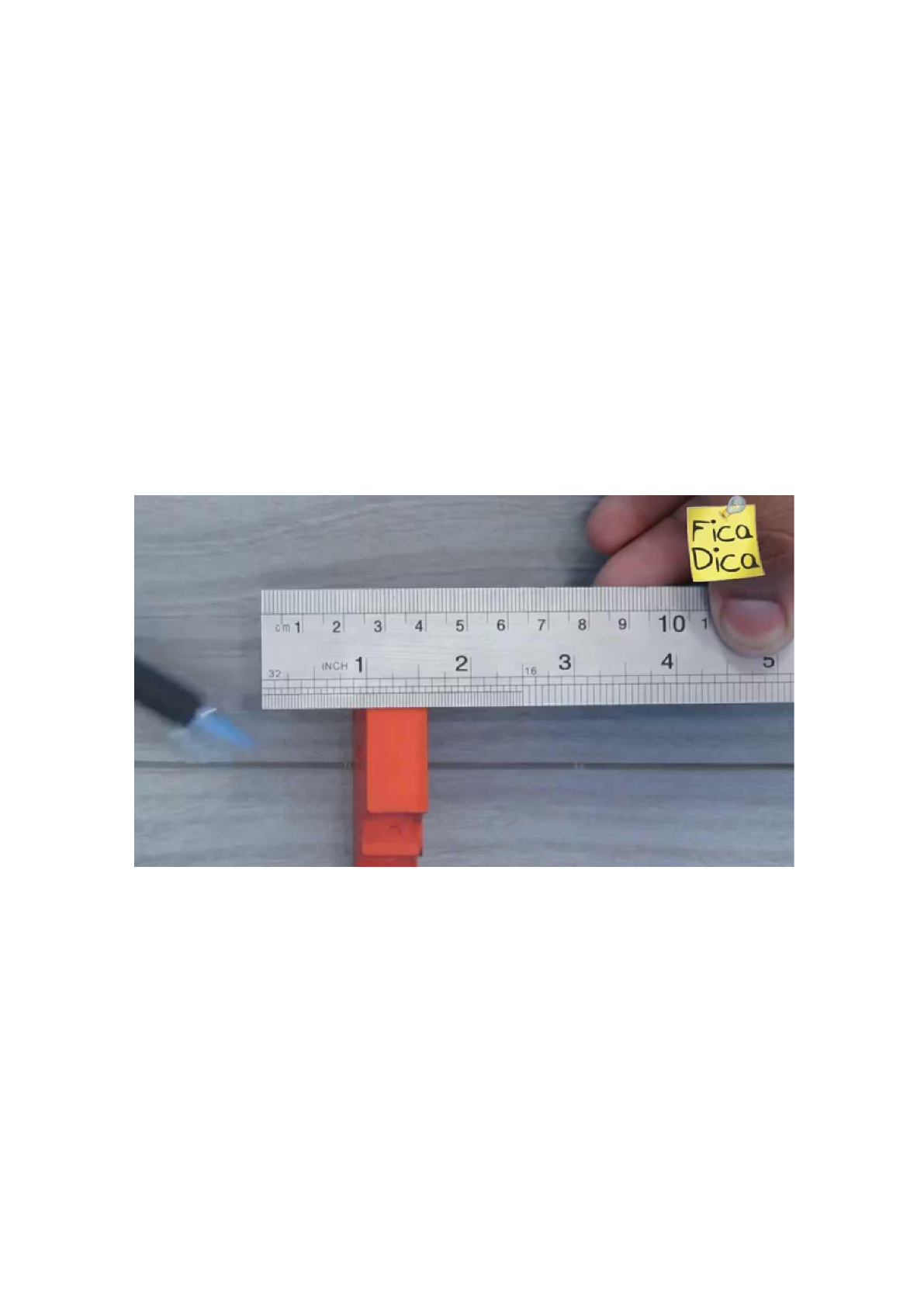

Segundo ABNT-NBR 10038 (1987) A régua graduada ou escala é um
instrumento de aço inox, tendo sua graduação situada em suas extremidades,
composto de marcações equidistantes, normalmente com gravações em
milímetro ou polegada ou ainda com as duas unidades, cuja faixa de medição
pode variar de 0 até 2000mm (figura 1). Normalmente é um instrumento
utilizado na medição de dimensões lineares, quando não há necessidade de
grande precisão. Podemos encontrar no mercado alguns tipos de régua
graduada, tais como: régua sem encosto, régua com encosto, régua com
encosto interno, régua de profundidade e régua de dois encostos.
Utiliza-se a régua graduada nas medições com erro admissível superior a
menor graduação normalmente, essa graduação equivale a 0,5 mm ou 1/32”.
As réguas graduadas apresentam-se nas dimensões de
150,200,250,300,500,600,1000,1500,2000 e 3000, mas mais usadas nas
oficinas são as de 150 mm (6”) e 300 mm (12”).
Esquemas e normas de utilização
Utilizada para medições deslocamento em maquinas-ferramentas, controle de
dimensões lineares, traçarem etc. De modo geral, uma escala de qualidade
deve apresentar bom acabamento, bordas retas e bem definidas, e faces
polidas. As réguas de manuseio constante devem ser de aço inoxidável ou de
metais tratados termicamente. É necessário que os traços da escala sejam
gravados, em definidos, uniformes, equidistantes e finos. A beatitude e o erro
máximo admissível das divisões obedecem a normas internacionais. Cada
centímetro na escala encontra-se dividido em 10 partes iguais e cada parte
equivale a 1mm.Assim a leitura pode ser feita em milímetros, a ilustração a
seguir mostra de forma ampliada como se faz isso.
Nesse sistema, a polegada divide-se em 2, 4, 8, 16, 32, 64, 128, partes iguais,
as escalas de precisão chegam a apresentar 32 divisões por polegada,
enquanto as demais só apresentam frações de 1/16”.
Observe que, na ilustração anterior, estão indicadas somente frações de
numerador ímpar. Isso acontece porque, sempre que houver numeradores
pares, a fração é simplificada, a leitura na escala consiste em observar sempre
qual traço coincide com a extremidade do objeto, na leitura, deve-se observar
sempre a altura do traço, porque ele facilita a identificação das partes que
apoleada foi dividida, assim o objeto na ilustração tem 1 1/8” (uma polegada e
um oitavo de polegada) de comprimento
Régua de encosto interno
Destinada a medições que apresentem faces internas de referencia
Régua com encosto
Destina a medição de comprimento a partir de uma face externa, a qual é
utilizada com encosto.
Régua de profundidade
Utilizada nas medições de canis internos.
Régua de dois encostos
Dotada de duas escalas: uma com referência interna e outra com referência
externa. É utilizada pelos ferreiros.
Manutenção e cuidados
Deve-se evitar que a escala caia fique em contato com as ferramentas comuns
de trabalho, evitar riscos ou entalhes que possam prejudicar a leitura da
graduação, não flexionar a escala isso pode empena-la ou quebra-la, não
utilizar para bater em outros objetos, limpa-la após o uso, removendo a sujeira,
aplicar uma leve camada de óleo fino, antes de guardara escala.
Preço de aquisição, lojas onde pode ser adquirido.
O preço sugerido para a aquisição do instrumento pode variar de acordo com o
fabricante e tamanho, uma escala de 300 mm do fabricante, Kingtools custa R$
10,35, podendo chegar até a R$264,96, uma escala, Kingtools de 2000mm.
Os Principais fabricantes
Os principais fabricantes, são, Kingtools , Digimess , Mitutoyo. Podem ser
adquiridos em diversas lojas como, https://www.leroymerlin.com.br,
https://www.worldtools.com.br www.starrett.com.br,
https://www.tecnoferramentas.com.br, dentre muitos outros espalhados pelo,
Brasil e pelo mundo. Esse tipo de instrumento e muito utilizado em indústrias
metalúrgicas, finas automotivas, no geral departamentos que venham realizar
manutenção e fabricação de produtos que exijam um controle dimensional.
Quem inventou a escala ou régua graduada.
A origem da palavra régua é francesa (rege) e significa “lei ou regra”. Trata-se
de um instrumento cuja primeira ideia que nos impõe é a do traçado reto e de
medida. A régua é um instrumento utilizado em geometria para traçar
segmentos de reta e medir pequenas distâncias. A ferramenta também é
utilizada em técnicas de impressão e desenho. Seu uso em Engenharia é
frequente e essencial.
As réguas já estavam em uso no período de 1500 d.C. e foram encontradas no
Vale do Indo. Pesquisadores realizaram escavações em Mohenjo-Daro e
encontraram um objeto dividido em unidades correspondente a 1,32 em (33,5
mm) e marcado com subdivisões decimais com uma precisão incrível, dentro
de 0,005 (0,13 mm). Tijolos antigos encontrados em toda a região possuíam
dimensões que correspondem a essas unidades.
Calibração do instrumento
Todos os resultados obtidos na calibração serão anotados em documentos, e
os resultados podem ser coletados através de um software, (como o Word ou
Excel). Este documento servirá como guia para a calibração e posterior
execução do certificado final, sendo que no término do certificado deve haver
informações relevantes, como endereço do cliente, dados do instrumento a ser
calibrado e informações dos resultados acionados com as incertezas da
medição, essas. É um dispositivo para realizar medições, individualmente ou
associado a um ou mais dispositivos suplementares (Kobayoshi, 2012). O
controle de um processo produtivo só pode ser significativo, se forem utilizados
instrumentos de medição com garantia de exatidão, caso estes instrumentos
não estiverem devidamente calibrados podem haver um desvio um uma
variação sistemática. Para um instrumento de medição ser utilizado ele deve
garantir alguns requisitos: Exatidão - É a aptidão do instrumento para dar
indicações próximas do verdadeiro valor da grandeza medida; Estabilidade - É
a capacidade do instrumento de medição para conservar as suas
características metrológicas; Repetitividade - É a capacidade do instrumento de
medição para dar, em condições de utilização definidas, as respostas muito
próximas quando se aplica repetidamente o mesmo sinal de entrada ,
Reprodutibilidade – É a comparação entre resultados das medições de uma
mesma grandeza por diversos indivíduos verificando a variação em diversas
condições tais como: métodos de medição; operador; instrumento de medida;
local; condições de utilização; tempo. No âmbito da Metrologia Legal, os
instrumentos de medição são utilizados no comércio, nas áreas de saúde,
segurança e meio ambiente e na definição ou aplicação de penalidades (efeito
fiscal).
www.inmetro.gov.br/laboratorios/rbc/lista_laboratorios.asp
Veja o que a ISO 9001:2008 diz sobre isso:
A organização deve determinar o monitoramento e a medição a serem
realizados e o equipamento de monitoramento e medição necessário para
fornecer evidências da conformidade do produto com os requisitos
determinados. A organização deve estabelecer processos para assegurar que
o monitoramento e a medição possam ser realizados e sejam executados de
maneira consistente com os requisitos de monitoramento e medição. Quando
necessário para assegurar resultados válidos, o equipamento de medição
deve:
a) ser calibrado ou verificado, ou ambos, a intervalos especificados, ou
antes do uso, contra padrões de medição rastreáveis a padrões de medição
internacionais ou nacionais; quando esse padrão não existir, a base usada para
calibração ou verificação deve ser registrada.
b) ser ajustado ou reajustado, quando necessário,
c) ter identificação para determinar sua situação de calibração,
d) ser protegido contra ajustes que invalidariam o resultado da medição,
e) ser protegido contra danos e deterioração durante o manuseio,
manutenção e armazenamento.
Adicionalmente, a organização deve avaliar e registrar a validade dos
resultados de medições anterioresquando constatar que o equipamento não
está conforme com os requisitos. A organização deve tomar ação apropriada
no equipamento e em qualquer produto afetado, Registros dos resultados de
calibração e verificação devem ser mantidos. Quando programa de computador
for usado no monitoramento e medição de requisitos especificados, deve ser
confirmada a sua capacidade para atender à aplicação pretendida. Isto deve
ser feito antes do uso inicial e reconfirmado, se necessário. NOTA A
confirmação da capacidade do programa de computador para atender à
aplicação pretendida incluiria, tipicamente, sua verificação e gestão da
configuração para manter sua adequação ao uso.
Considerações individual:
A escala ou régua graduada e um instrumento de medição ,que pode ser
utilizado para medir peças ,que exijam uma tolerância maior no controle de
medidas pois não oferece uma precisão muito eficiente ,com isso não e
recomendado para ,dimensionar medidas justas ,como peças do motor de um
carro, mas possui uma vasta aplicação ,na caldeiraria é um instrumento muito
utilizado quase ,que excencial ,para realizar uma traçagem de caldeiraria
,conferir o empenamento de um material ou peça ,essa pesquisa , foi muito útil
para obter o conhecimento técnico para conservação e calibração do
instrumento relação de custo benefício dos cuidados com a ferramenta ,dentre
conhecer outros tipos de régua graduada com encosto ,para mensurar
profundidade.
