As chavetas são elementos de máquinas que possuem dupla função, além de
promover a fixação de duas peças, ela também é responsável pela transmissão do
movimento entre dois componentes. Elas podem ser de vários tipos a depender da
sua geometria e aplicação. Já as estrias são como se fossem várias chavetas
usinadas diretamente no eixo ou no cubo.
Vamos supor que você tenha em mãos uma engrenagem que precisa ser fixada num
eixo através de uma chaveta plana. Seu chefe pediu para você definir o comprimento
mínimo da chaveta que será ali aplicada, com as dimensões planas sendo
normalizadas. Segundo a norma DIN 6885 (1956), a figura a seguir apresenta as
principais dimensões da chaveta, de acordo com o diâmetro do eixo.

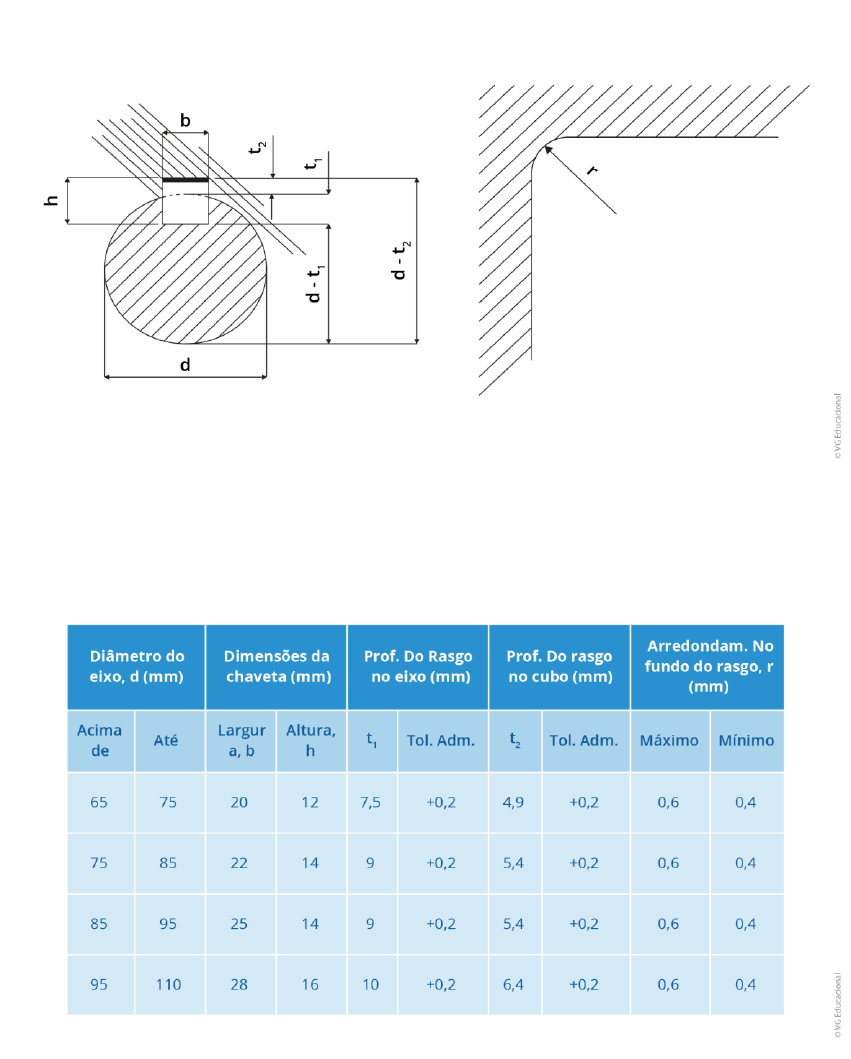

Figura - Geometria das chavetas
Fonte: NORMA DIN 6885 (1956).


Fonte: NORMA DIN 6885 (1956).

Utilizando a tabela 1 para encontrar os dados da altura da chaveta, largura da chaveta
e profundidade do rasgo no eixo, determine o comprimento mínimo (lmin) da chaveta
utilizada para conectar uma engrenagem num eixo-árvore que transmite uma potência
de 30 kW, gira a uma rotação de 1440 rpm e tem diâmetro de 80 mm. Ela é fabricada
com aço 1050 (tensão admissível de cisalhamento (??) = 60 N/mm2 e pressão média
de contato (tensãod ) = 100 N/mm2).
