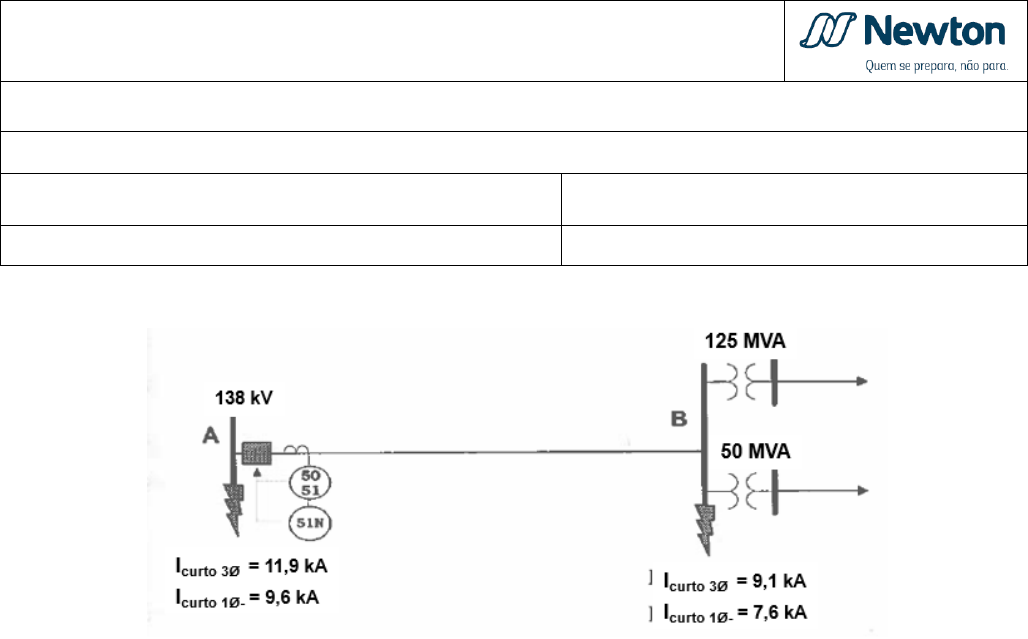

Dado o diagrama abaixo:


No sistema elétrico abaixo os relés de fase são do tipo IAC52B101A e o de Neutro IAC52B3A.
O TC é do tipo de alta reatância com classe de exatidão de 10%, fator de sobrecorrente de
FS=20. A impedância interna do secundário do TC é de 0,45 ohms. Os relés estão distanciados
de 250 m dos TCs e a fiação é a de cobre de 35 mm².
O TC deve alimentar simultaneamente, um amperímetro AH-11, um medidor de Watt-hora V-65, um
medidor de Watt-hora IB-10

1. Calcular a corrente nominal do circuito considerando os trafo em plena carga;
2. Dimensionar o TC pela ABNT;
3. Calcular a corrente de ajuste do rele de fase 51;
4. Calcular a corrente de ajuste do rele de neutro 50 como sendo múltiplo do TAP do rele 51;
5. Calcular corrente de ajuste do relé de neutro IAC52B3A, de modo a suportar um desequilíbrio de
30%;
6. Calcular a carga máxima do TC para uma corrente nominal In= 5A;
7. Qual o tempo de atuação da proteção para um curto-circuito trifásico na Barra B, sabendo que o relé
está ajustado para operar na Curva 6;

8. Devido à inclusão de mais um transformador no circuito foi necessário a alteração da RTC do TC
para 800/5, e o Tap do relé para 7A. Em função destas alterações, qual deverá nova curva do relé
para que o mesmo atue com um tempo de 2,5 segundos?








Instituto de Ciências Exatas Newton de Paiva - Unidade Buritis I


Lista de Exercício: Nº 3 – Valor: 05 Pontos


Professor: Edgard Pereira Cardoso Disciplina: Proteção do Sistema Elétrico de Potência
Curso: Engenharia Elétrica
Data da entrega:
01/11/2021
Aluno (a): RA:
