Lista de exercícios – Transistor como chave e fonte de corrente – Autor: Clodoaldo Silva – Rev: 25Ago2007.

Lista de exercícios – Transistor como chave e fonte de corrente

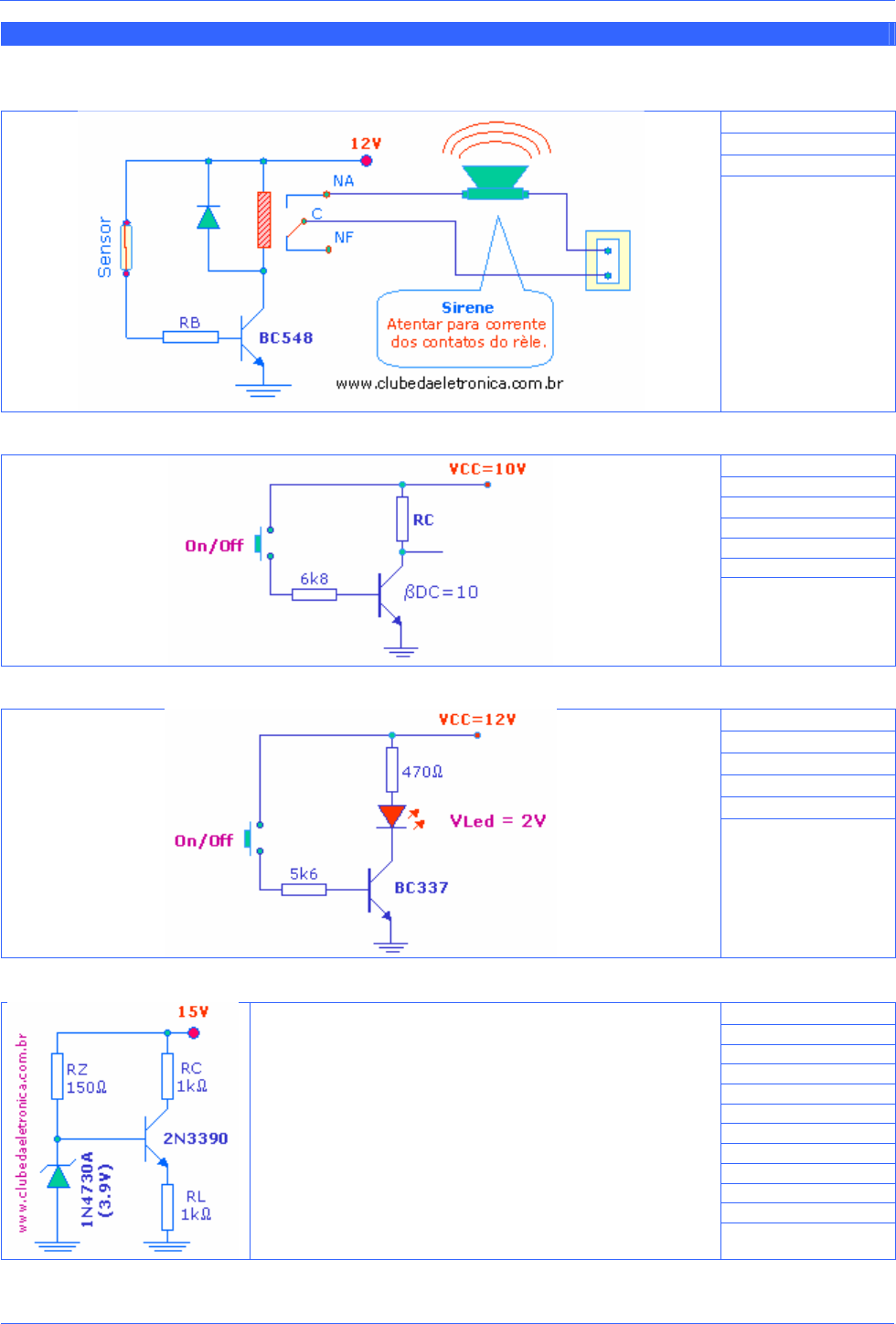

1- Sabendo-se que o relé necessita de uma corrente de 40mA para comutar seus estados (NA e NF) e que
o BC548 satura quando βDC = 10. Calcule o resistor de base.
Respostas:

RB = 2225Ω



2- Dimensione o resistor de coletor para a chave eletrônica abaixo.
Respostas:

RC = 731,53Ω






3- Para chave eletrônica abaixo, quais as correntes IC e IB?
Respostas:

IC = 21,28mA
IB = 2,02mA




4- O circuito abaixo funciona como uma fonte de corrente constante para carga RL de 1000Ω. Deseja-se:
Respostas:

Icarga = 3,2mA
IC = 3,2mA
VZ = 11,1V
IZ = 74mA
PZ =288,6mW
PR = 821,4mW
Vcarga = 3,2V
VRC = 3,2V
VCE = 8,6V

a) Qual a corrente na Carga?
b) Qual a corrente no coletor do transistor?
c) Qual a tensão no Zener?
d) Qual a corrente no zener?
e) Qual a potência do zener?
f) Qual a potência do resistor (100Ω) limitador do zener
g) Qual a tensão na carga?
h) Qual a tensão VRC do transistor?
i) Qual a tensão VCE do transistor?




CLUBE DA ELETRÔ NI CA ELETRÔN IC A GER AL

Lista de exercícios – Transistor como chave e fonte de corrente – Autor: Clodoaldo Silva – Rev: 25Ago2007.

5- O circuito abaixo consiste em parte de um sistema de casa inteligente, onde através de um computador
o usuário pode acender a lâmpada de sua garagem. Deseja-se saber:
a) Qual valor de resistor (R) deve ser usado no opto acoplador?
b) Qual valor de resistor (RB) deve ser usado na base do transistor?
c) Qual a corrente que circula pelos contatos do relé?

Dados
ILed = 10mA
Vled = 2V
I Bobina = 40mA

Respostas:
R = 300Ω
RB = 2825Ω
I cont = 787,4mA




6- O circuito abaixo funciona como uma fonte de corrente constante para carga RL de 1000Ω. Deseja-se:
Respostas:

Icarga = 3,2mA
IC = 3,2mA
VZ = 11,1V
IZ = 74mA
PZ =288,6mW
PR = 821,4mW
Vcarga = 3,2V
VRC = 3,2V
VCE = 8,6V

a) Qual a corrente na Carga?
b) Qual a corrente no coletor do transistor?
c) Qual a tensão no Zener?
d) Qual a corrente no zener?
e) Qual a potência do zener?
f) Qual a potência do resistor (100Ω) limitador do zener
g) Qual a tensão na carga?
h) Qual a tensão VRC do transistor?
i) Qual a tensão VCE do transistor?



7- Dimensione RC e RB para chave eletrônica abaixo. Escolha IC de saturação = 10mA.
Respostas:

RC = 1kΩ
RB = 9300Ω




Dado:
VBE = 1,4V

Respostas:
IB = 10,6mA




8- O circuito ao lado foi projetado e
testado para operar com chave
eletrônica. Em seu coletor foi
colocado um cooler 12V/1A que é
ligado quando VBB = 12V. Qual a
corrente de base?
