Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
00
Ilustração
100-30
Modelo
5-150, 8/9-160 Advantech
UPD
947
 8:51
Observação
ETKA
Página: 001 EPIS 380

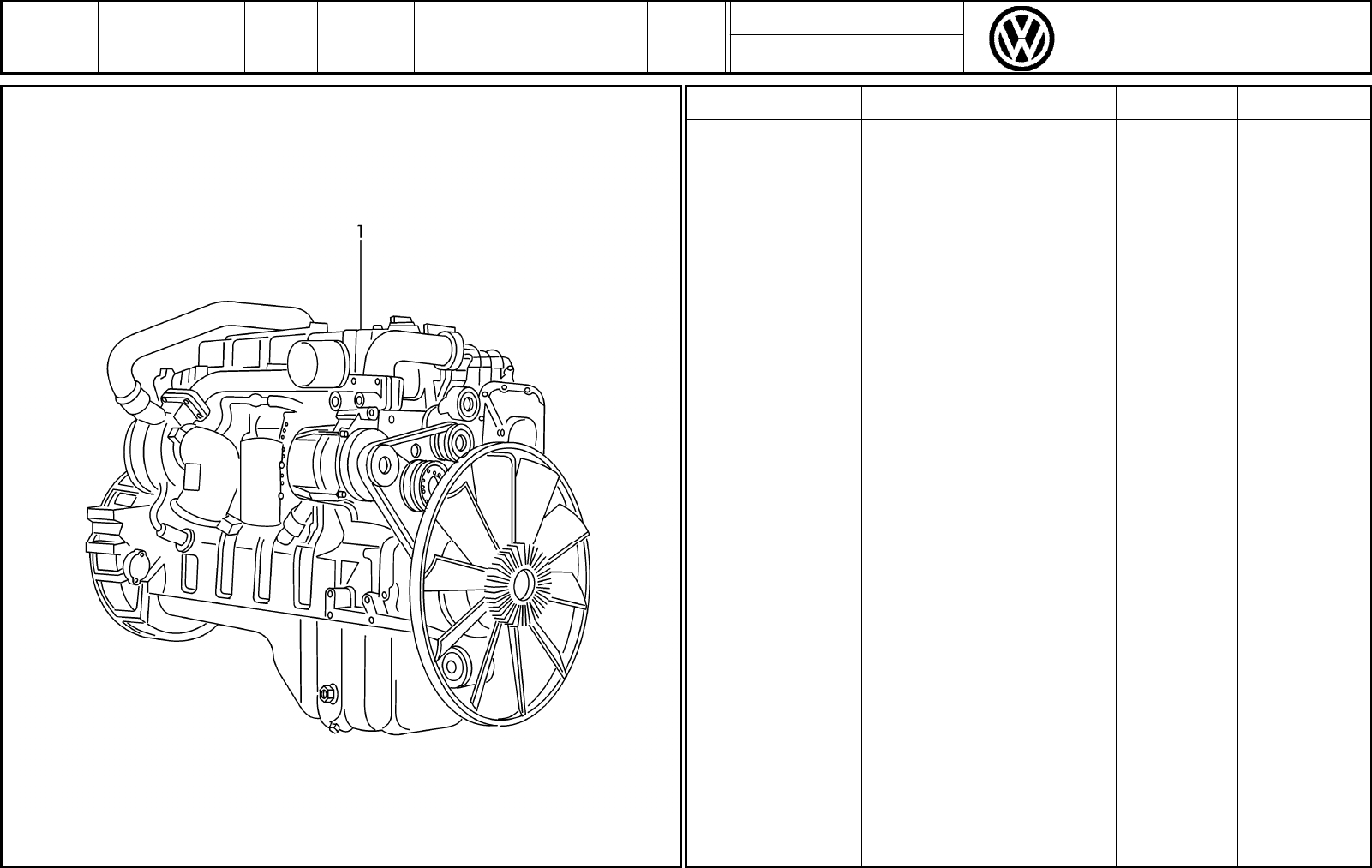

motor completo, motor parcial
 1 2R2 100 015 C motor completo ISFE 1 PR-K4F+0WW+
9M0
 (1) 2R2 100 015 F motor completo ISFE 1 PR-K4F+0WW+
9M5
 (1) 2R2 100 015 G motor completo ISFE 1 PR-K4F+0WM,
0WY+9M0
 (1) 2R2 100 015 H motor completo ISFE 1 PR-K4F+0WM,
0WY+9M5
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
03
Ilustração
103-30
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:41
Observação
ETKA
Página: 001 EPIS 380
bloco dos cilindros
carter de oleo
 1 2P0 103 011 B bloco dos cilindros 1
 2 TRA 103 913 pino-guia 4
 4 2TG 103 873 parafuso sextavado 10
 5 2P0 103 457 capa protetora do mancal 4
 13 TRA 103 113 A tampao de aco roscado 1
 14 TRA 103 875 pino-guia 2
 17 2R0 109 221 A luva padrao 1 1
 18 2T2 105 379 A bico ejetor
pistao
4
 19 2RD 199 120 AS parafuso sextavado 4
 20 2P0 103 035 tampao de aco roscado 1
 21 2P0 103 196 A anel de vedacao 1
 22 TJG 121 805 parafuso sextavado 16
 24 2P0 103 601 B carter de oleo 1
 25 2P0 103 609 A vedacao para carter do oleo 1
 26 TE3 145 907 parafuso de chapa sextavado M10X1.5 X25 10
 27 2P0 130 119 placa/ chapa 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
03
Ilustração
103-45
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:42
Observação
ETKA
Página: 001 EPIS 380
cabecote dos cilindros
 2 2U0 103 113 B tampao de aco roscado 1/2" NPT 4
 14 2TD 103 113 B tampao de aco roscado 1
 15 2TD 103 113 A tampao de aco roscado 8
 17 2S0 103 037 tampao de aco roscado 1
 18 TRA 103 113 tampao 7
 20 2P0 103 351 A cabecote dos cilindros 1
 22 2P0 103 383 junta do cabecote 1,25MM 1
 24 2P0 103 483 junta universal
tampa da valvula
1
1
 27 2P0 103 182 tampa
valvula
1
 29 2P0 103 485 A tampa 1
 30 2P0 103 487 A silenciador de ruidos 4
 34 2P0 103 392 suporte para levantamento traseiro 1
 35 TE3 145 907 parafuso de chapa sextavado M10X1.5 X25 1
 36 2P0 803 877 E parafuso de colar sextavado 18
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
03
Ilustração
103-75
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:45
Observação
ETKA
Página: 001 EPIS 380
carcaca
volante do motor
 1 2RD 199 120 BC parafuso sextavado 1
 4 2P0 145 907 B parafuso sextavado M10X1,5X40 2
 5 TF3 145 907 A parafuso sextavado M10X1,5X40 10
 7 TJG 103 113 A tampao de aco roscado 1
 8 TF3 103 221 anel de vedacao 1
 9 2RD 199 120 BE parafuso sextavado 7
 10 2P0 103 085 A retentor de eixo 1
 15 TN4 103 113 E tampao de aco roscado 1
 16 2P0 103 203 A carcaca
volante do motor
1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
05
Ilustração
105-30
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:50
Observação
ETKA
Página: 001 EPIS 380
virabrequim
biela
volante do motor
 1 TE3 105 775 pino-guia 1
 2 2P0 105 021 A virabrequim 1
 3 2P0 105 549 A mancal
virabrequim
1
 4 2P0 198 115 casquilho arvore de manivelas STD 1
 8 TF3 145 667 A parafuso sextavado M10X1,5X30 6
 9 2P0 105 387 A adaptador
virabrequim
1
 10 2P0 145 907 parafuso de colar sextavado 6
 11 2S0 105 353 A flange
virabrequim
1
 12 2P0 105 253 polia
virabrequim
1
 14 2T0 105 275 cremalheira 1
 15 2P0 105 269 B volante do motor 1
 17 2Z0 105 385 parafuso cilindrico 8
 18 2P0 105 401 B biela do motor 4
 19 2P0 105 431 A luva
biela
4
 22 2TD 105 425 parafuso de biela 8
 23 rolamento de esferas
 veja ilustracao: 141-10
 24 2P0 198 115 A jogo de bronzinas da biela STD 4
 25 2P0 198 115 B jogo de bronzinas da biela STD 4
 26 2RL 105 393 luva dianteiro X
 27 2RK 105 394 luva traseiro X
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
07
Ilustração
107-20
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:51
Observação
ETKA
Página: 001 EPIS 380
pistao
anel de segmento
pino do pistao
 1 2P0 198 065 pistao completo 4
 (1) 2P0 198 065 C pistao completo 0,5MM 4
 (1) 2P0 198 065 D pistao completo 1MM 4
 2 2S0 198 151 B jogo de anel para pistao padrao 1
 (2) 2S0 198 151 C jogo de anel para pistao 0,50MM X
 (2) 2S0 198 151 D jogo de anel para pistao 1,00MM X
 3 2R0 107 441 anel de retencao 2
 4 2P0 109 224 pino do pistao STD 4
 (4) 2TD 107 443 pino do pistao 0,50/1,00MM 4
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
09
Ilustração
109-30
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:51
Observação
ETKA
Página: 001 EPIS 380
comando de valvulas
 1 TRA 121 123 parafuso sextavado 11
 2 TN4 109 703 parafuso sextavado,
auto-travante
3
 3 2P0 109 163 anel de guia 2
 4 2R0 109 293 retentor de eixo 1
 5 2P0 109 293 retentor de eixo 1
 6 2P0 311 623 vedacao 1
 7 2P0 109 283 tampa dianteiro 1
 8 2P0 109 211 B carcaca
engrenagem
1
 9 2T0 103 705 pino-guia 2
 10 TN4 109 703 parafuso sextavado,
auto-travante
4
 11 TF3 145 667 parafuso sextavado 2
 12 2RL 145 667 parafuso sextavado M12X1,75X30 1
 13 2RD 199 120 AT parafuso sextavado 3
 14 2T0 109 115 A engrenagem
comando de valvulas
1
 15 2P0 109 101 B comando de valvulas 1
 16 2R0 109 242 A suporte 1
 17 2RK 109 687 A parafuso sextavado M8X1,25X16 2
 18 TE3 105 775 pino-guia 1
 19 2P0 311 297 A anel sincronizador 1
 20 2RD 199 120 AL parafuso de colar sextavado 4
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
09
Ilustração
109-60
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:52
Observação
ETKA
Página: 001 EPIS 380
balancim
valvula
tucho
 1 2P0 109 301 A haste do impulsor 8
 2 2P0 109 659 cruzeta
valvula
8
 3 2P0 109 407 eixo do balancim 2
 4 2RK 109 453 porca de ajuste 2
 5 2P0 109 447 balancim
valvula de admissao
1
 6 2P0 130 154 D parafuso de ajuste 2
 7 2P0 109 447 A balancim
valvula de escape
1
 8 2P0 803 877 D parafuso de colar sextavado 2
 9 2P0 109 183 suporte
balancim
1
 10 2S0 109 309 A tucho
balancim
8
 11 2Z0 199 011 parafuso sextavado 2
 12 2P0 971 079 C chicote para motor 2
 13 2R0 109 601 valvula de admissao 8
 14 2R0 109 611 valvula de escape 8
 15 2R0 101 451 B inserto
valvula de admissao
padrao 8
 (15) 2S0 101 451 inserto
valvula de admissao
0,127MM X
 (15) 2S0 101 451 A inserto
valvula de admissao
0,254MM X
 (15) 2S0 101 451 B inserto
valvula de admissao
0,508MM X
 16 2R0 101 451 C inserto
valvula de escape
padrao 8
 (16) 2S0 103 136 inserto
valvula de escape
0,127MM X
 (16) 2S0 101 451 F inserto
valvula de escape
0,254MM X
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
09
Ilustração
109-60
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:52
Observação
ETKA
Página: 002 EPIS 380
Ref Número da peça Denominação Un Dados de modeloObservação
 (16) 2S0 101 451 G inserto
valvula de escape
0,508MM X
 17 2R0 109 675 B retentor de eixo
vedacao haste da valvula
16
 18 2R0 109 623 A mola da valvula 16
 19 2R0 109 641 retentor de eixo
valvula
16
 20 2R0 109 651 trava
valvula
16
 21 2P0 109 443 B balancim 4
et_bt2.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
15
Ilustração
115-20
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:52
Observação
ETKA
Página: 001 EPIS380
bomba de aspiracao de oleo
 1 2P0 115 105 G bomba de aspiracao de oleo 1
 2 2P0 103 480 rotor p.sensor numero rotacoes 1
 3 2P0 103 480 A rotor p.sensor numero rotacoes 1
 4 2P0 201 136 A valvula de pressao 1
 5 2P0 311 113 A retentor de eixo 1
 6 2P0 103 605 bujao de purga oleo, magnetico 1
 7 2P0 311 113 B retentor de eixo 1
 8 2P0 301 141 magneto 1
 9 2P0 315 141 tampa da bomba de oleo 1
 10 2P0 301 340 F parafuso sextavado 8
 11 2P0 115 199 mola 1
 12 2TD 103 113 B tampao de aco roscado 1
 13 2R0 145 487 anel de vedacao 1
 14 2P0 103 113 A tampao de aco roscado 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
15
Ilustração
115-50
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:55
Observação
ETKA
Página: 001 EPIS 380
filtro de oleo
 1 TRA 121 123 parafuso sextavado 7
 2 TE3 109 703 parafuso de colar sextavado M8 X 1, 25 X 50 4
 3 2P0 121 123 parafuso sextavado 2
 4 2RL 115 419 valvula de escape 1
 5 2Z0 906 051 sensor da pressao do oleo 1
 6 2P0 115 403 filtro de oleo 1
 7 2P0 127 213 adaptador
filtro de combustivel
1
 8 2P0 115 441 C junta universal
resfriador de oleo
1
 9 2P0 117 021 A resfriador de oleo 1
 10 2P0 115 315 A anel de vedacao 3
 11 2P0 115 461 A tampao de aco roscado 3
 12 2P0 115 461 tampao de aco roscado 2
 13 2P0 115 315 B anel de vedacao 2
 14 2P0 129 646 A anel-o 2
 15 2P0 115 417 base
filtro de oleo
1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
15
Ilustração
115-62
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:56
Observação
ETKA
Página: 001 EPIS 380
vareta medidora de oleo
tubo de enchimento de oleo
 CUMMINS
 1 2P0 115 629 L tubo para vareta do nivel oleo 1
 2 2P0 115 611 F vareta medidora de oleo 1
 3 N 023 003 10 porca sextavada M8 1
 4 2P0 115 629 R tubo de guia 1
 5 2P0 115 257 anel de vedacao 1
 6 TJG 103 213 parafuso de colar sextavado M6X1,0X 16 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
15
Ilustração
115-90
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:57
Observação
ETKA
Página: 001 EPIS 380
tubo de respiro do oleo
carter de oleo
 1 2P0 115 315 anel de vedacao 1
 2 2P0 103 448 C parafuso sextavado 2
 3 2P0 115 645 A bracadeira 1
 4 2RD 199 110 AR parafuso sextavado M8X1,25X20 1
 5 TE3 115 275 parafuso sextavado 2
 6 2R0 115 645 B bracadeira 1
 7 2P0 115 313 tubo de respiro do oleo 1
 8 2P0 103 495 separador de oleo 1
 9 2P0 115 309 mangueira 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
17
Ilustração
117-10
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:57
Observação
ETKA
Página: 001 EPIS 380
resfriador de ar
 1 2R0 145 805 F resfriador de ar 1 VISCONDE
 2 2P0 145 844 D mangueira de conexao 2
 3 2P0 145 856 A mangueira de conexao 1
 4 2S0 145 828 mangueira de ar 1
 5 2R0 121 263 suporte para radiador de agua 4
 6 2TA 117 231 A mangueira de ar 1
 7 N 101 560 09 parafuso de colar sextavado M8X2 5 1
 8 2RE 117 273 bracadeira tensora 60MM 1
 9 2RD 117 273 bracadeira tensora 60MM 2
 10 WHT 005 147 parafuso sextavado M8X1,25X77 4
 11 2RE 117 273 A bracadeira tensora 60MM 2
 12 2RE 117 273 C bracadeira tensora 60MM 1
 13 2P0 121 477 C bracadeira 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
21
Ilustração
121-20
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:57
Observação
ETKA
Página: 001 EPIS 380
bomba de agua
termostato
 1 2P0 121 255 bracadeira 1
 2 TE3 109 703 parafuso de colar sextavado M8 X 1, 25 X 50 1
 3 TRG 130 813 parafuso sextavado 2
 4 TJG 103 213 parafuso de colar sextavado M6X1,0X 16 1
 5 2P0 115 313 A tubo de respiro do oleo 1
 6 2P0 129 646 anel-o 2
 7 2P0 121 041 B anel-o 1
 8 2P0 121 076 A tubo de agua
aqua
1
 9 2P0 121 179 K conector distribuidor
aqua
1
 10 2P0 121 004 B bomba de agua 1
 (10) 2P0 121 004 C bomba de agua 1
 11 TRG 130 813 parafuso sextavado 8
 12 2U0 130 479 B parafuso sextavado M6X1X25 4
 13 2P0 121 179 J conector distribuidor
aqua
1
 14 2P0 121 113 A termostato 1
 15 2R0 121 437 A anel de vedacao 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
21
Ilustração
121-35
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:58
Observação
ETKA
Página: 001 EPIS 380
arrefecimento da agua
reservatorio de expansao
 1 2P0 121 405 C reservatorio de expansao 1
 2 TKT 853 321 friso protetor da porta 1
 3 T75 121 484 tampa de fechamento 1
 4 2P0 121 482 tampa de fechamento azul 1
 5 N 011 008 40 porca sextavada M8 2
 6 N 011 525 8 arruela inferior A8,4 2
 7 TAP 121 415 mancal de borracha 2
 8 2W0 703 529 AD arruela inferior 8,4X25 2
 9 2RE 121 255 E bracadeira 5
 10 2W0 905 121 bracadeira para mangueira 9,75X300 3
 11 2TE 121 255 bracadeira de aperto 15MM 1
 12 2RD 121 110 A mangueira d'agua 8,4X600 1
 13 TAP 121 101 mangueira d'agua 1
 14 2RL 121 110 mangueira de saida 1
 15 2RE 121 255 F bracadeira 1
 16 2R0 941 038 A interruptor p/ nivel da agua 1
 17 2RE 121 255 bracadeira 7
 18 2P0 121 481 K tubo de agua 1
 19 2RD 201 735 tubo ondulado em rolos de 15m
'unidade de encomenda 15'
1/2" X
 20 WHT 005 123 parafuso lenticular M8X14 3
 21 2P0 121 103 G mangueira d'agua 1
 22 2W0 905 121 B cinta tensora 205MM 1
 23 2P0 121 590 AA mangueira 1
 24 2P0 121 590 C mangueira 1
 25 2TA 265 220 presilha 4,7X395 2
 26 N 020 905 7 abracadeira para cabos 6,5X390 2
 27 2P0 121 101 B mangueira 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
21
Ilustração
121-35
Modelo
5-150, 8/9-160 Advantech
UPD
947
 9:58
Observação
ETKA
Página: 002 EPIS 380
Ref Número da peça Denominação Un Dados de modeloObservação
 28 2TD 121 255 bracadeira tensora 1
 29 2R0 129 642 A bracadeira tensora 1
 30 2P0 121 051 D mangueira 1 PR-0WW,0WM
 (30) 2P0 121 051 B mangueira 1 PR-0WY
 31 2R0 129 642 B bracadeira tensora 2
 - 2P0 265 053 mangueira de aquecimento
motor
1 PR-9AA,9AB
et_bt2.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
21
Ilustração
121-50
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:00
Observação
ETKA
Página: 001 EPIS 380
radiador de agua
ventilador viscoso
 - 2P0 121 251 A radiador de agua
resfriador de ar
aluminio 1
 1 2P0 121 253 A radiador de agua 1
 2 2P0 121 207 B defletor ar 1
 3 2R0 121 303 D helice 8 PAS
plastico
1 PR-0WM,0WY
 (3) 2W0 121 303 helice plastico 1 PR-0WW
 5 2P0 105 387 cubo
radiador-ventilador de pressao
1 PR-0WW
 (5) 2R0 105 387 adaptador
virabrequim
1 PR-0WM,0WY
 6 2R0 121 302 embreagem viscoso 1 PR-0WM,0WY
 (6) 2S0 121 302 embreagem viscoso 1 PR-0WW
 7 2R0 121 301 B helice 1 PR-0WM,0WY
 (7) 2S0 121 303 A ventilador viscoso 1 PR-0WW
 9 TF3 145 667 parafuso sextavado 6
 11 N 010 215 13 parafuso sextavado M6X15 6
 12 N 011 666 7 arruela inferior B6,4X18X1,6 6
 14 2R0 121 425 coxim 2
 21 N 011 670 6 arruela inferior 4
 22 N 022 146 1 porca sextavada, autotravante M8 4
 23 TJG 121 363 A mancal superior 2
 24 TJG 121 375 luva 27X14X9 2
 25 2P0 121 425 E tirante
radiador de agua
1
 26 2W0 703 529 AF arruela inferior 8,4X30 2
 27 N 022 146 1 porca sextavada, autotravante M8 2
 35 TE3 121 801 parafuso de cabeca plana M8X1,25X6 4
 38 2R0 000 911 B etiqueta identificacao1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
21
Ilustração
121-50
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:00
Observação
ETKA
Página: 002 EPIS 380
Ref Número da peça Denominação Un Dados de modeloObservação
 39 2P0 121 373 protetor
para radiador de agua
1
 42 N 011 527 21 arruela inferior 10,5X21X2 4
 43 N 010 275 3 parafuso sextavado 4 PR-0WW
 (43) N 010 254 11 parafuso sextavado M10X25 4 PR-0W M,0WY
et_bt2.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
21
Ilustração
121-60
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:01
Observação
ETKA
Página: 001 EPIS 380
mangueira de refrigeracao
 1 2P0 145 877 conector de cabos 1
 2 2P0 311 127 parafuso sextavado 1
 3 2TD 121 123 parafuso sextavado M8X1,25X70 3 PR-9M 5
 4 2RK 121 805 parafuso de pressao 2 PR-9M5
 5 2Z0 145 877 A conector de cabos 1 PR-9M5
 6 2P0 131 063 valvula reguladora 1 PR-9M5
 7 2P0 145 367 tubo de agua 1 PR-9M5
 8 2P0 821 719 placa de fixacao 1 PR-9M5
 9 2P0 129 926 suporte de tubo 1
 10 2P0 201 156 D conector de encaixe 1 PR-9M5
 11 2P0 201 156 E conector de encaixe 2
 12 2P0 145 367 A tubo de agua 1 PR-9M5
 (12) 2P0 145 367 C tubo de agua 1 PR-9M0
 13 2P0 127 250 grampo 1
 14 2P0 127 250 A grampo 2
 15 2P0 145 367 B tubo de agua 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
27
Ilustração
127-35
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:02
Observação
ETKA
Página: 001 EPIS 380
filtro de combustivel
tubulacao de combustivel
 1 2T2 130 813 parafuso sextavado M10X1,50X20 1
 2 2RK 109 687 A parafuso sextavado M8X1,25X16 1
 3 2P0 130 085 tubo de combustivel 1
 4 2P0 903 141 C suporte 1
 5 2R0 127 413 E suporte p. filtro combustivel 1
 6 2P0 201 156 C conector de encaixe 1
 7 2P0 130 085 A tubo de combustivel do filtro
a bomba
1
 8 TJG 121 805 parafuso sextavado 1
 9 TJG 903 809 parafuso lenticular 2
 10 2P0 127 413 filtro de combustivel 1
 11 2P0 127 177 elemento filtrante
filtro de combustivel
1
 12 2P0 130 085 C tubo de combustivel do filtro
a bomba
1
 13 2P0 130 085 B tubo de combustivel do filtro
a bomba
1
 14 2P0 127 413 A suporte 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
29
Ilustração
129-10
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:02
Observação
ETKA
Página: 001 EPIS 380
filtro de ar
 1 2R0 129 607 C filtro de ar 1
 2 2R0 129 687 B suporte p/condutor 1
 3 2R0 129 509 condutor ar de aspiracao 1
 4 2VC 129 619 elemento do filtro de ar SO GEFI 1
 (4) 2R0 129 620 D elemento do filtro de ar FLE ETGUARD 1
 5 2RD 129 620 A elemento do filtro de ar 1
 6 2RD 129 779 arruela inferior 2
 7 2RD 129 997 porca borboleta 1
 8 2RD 129 997 A porca borboleta 1
 9 TE3 129 611 A valvula FRAM 1
 12 TNK 129 995 pino de guia 2
 15 2R0 129 973 C mangueira 1 PR-0WW
 (15) 2P0 129 627 E mangueira 1 PR-0WM,0WY
 17 2RH 129 723 bracadeira tensora 1
 18 2RH 129 723 bracadeira tensora 1
 21 T71 611 819 A bucha 12X16,8 2
 24 TAC 807 141 bucha distanciadora 4
 25 WHT 005 127 parafuso sextavado (combinado) M8X1 ,25X25 4
 27 TAE 711 101 parafuso sextavado M8X20 4
 29 2RD 129 615 capa de cobertura 1
 30 N 101 016 03 parafuso sextavado M8X18 2
 (30) N 909 932 02 parafuso sextavado M10X30 2
 33 2VC 129 633 indic. manuten. filtro de ar 1
 (33) 2R0 129 830 indic. manuten. filtro de ar 1
 - 2T2 919 369 sensor de temperatura 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
29
Ilustração
129-60
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:03
Observação
ETKA
Página: 001 EPIS 380
coletor de admissao
coletor do escapamento
 1 2P0 129 589 junta universal
coletor do escapamento
4
 2 2P0 129 589 A coletor do escapamento 1
 3 2P0 130 154 C prisioneiro 4
 4 2R0 145 723 junta universal
turbo-compressor
1
 5 2RD 199 120 AJ parafuso de colar sextavado 8
 6 2R0 129 266 espacador 8
 7 2P0 145 773 A coifa de vedacao 1
 8 2P0 103 448 E prisioneiro M8 2
 9 2P0 103 448 D parafuso sextavado M8X125X25 3
 10 2P0 145 744 C cotovelo 1
 11 2P0 129 739 A tubo de aspiracao 1
 12 2P0 129 723 B bracadeira tensora 2
 13 2P0 129 597 vedacao p/tubo de gas escape 2
 14 2P0 145 744 B cotovelo 1
 15 2P0 145 723 A junta universal 1
 16 2P0 253 135 vedacao 1
 17 2P0 129 971 mangueira de ar 1
 18 2RK 129 729 suporte do estribo 2
 19 TRA 145 475 suporte do estribo 1
 20 2P0 145 723 junta universal
turbo-compressor
1
 21 2P0 253 099 B suporte p/tubo gas de escape 1
 22 2P0 145 744 A cotovelo 1
 23 2P0 803 877 F parafuso sextavado M12X30 3
 24 2P0 129 713 B coletor de admissao 1
 25 2P0 129 717 junta universal
coletor de admissao
1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
29
Ilustração
129-60
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:03
Observação
ETKA
Página: 002 EPIS 380
Ref Número da peça Denominação Un Dados de modeloObservação
 26 TE3 109 705 parafuso sextavado 9
 27 TRG 130 801 parafuso sextavado 2
 28 2P0 121 112 aquecimento suplementar 1
 29 TE3 115 275 parafuso sextavado 1
 30 2P0 129 049 peca de vedacao 1
 31 2P0 103 448 J parafuso sextavado 1
et_bt2.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
30
Ilustração
130-25
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:03
Observação
ETKA
Página: 001 EPIS 380
bomba de combustivel
 1 2P0 130 154 A prisioneiro 3
 2 2R0 130 639 C engrenagem
bomba de combustivel
1
 3 TJG 115 279 porca sextavada 3
 4 2P0 201 156 B conector de encaixe 4
 5 2P0 130 139 anel de vedacao 1
 6 2R0 130 139 C anel de vedacao 4
 7 2RD 199 220 porca sextavada 1
 8 2R0 199 320 arruela de pressao 1
 9 2P0 130 105 B bomba de combustivel 1
 10 2P0 130 765 A valvula proporc. de pressao MPROP 1
 11 2P0 130 139 A anel de vedacao 3
 12 2P0 130 139 B anel de vedacao 1
 13 2P0 129 995 parafuso sextavado 3
 14 2TD 103 113 B tampao de aco roscado 1
 15 2P0 103 113 A tampao de aco roscado 1 PR-0WM,0WY
 16 2R0 145 487 anel de vedacao 1 PR-0WM,0WY
 17 2P0 145 903 porca de fixacao 2 PR-0WM,0WY
 18 2P0 130 154 prisioneiro 2 PR-0WM,0WY
 19 2P0 105 294 capa 1 PR-0WM,0WY
 20 2P0 145 723 A junta universal 1 PR-0WM,0WY
 21 2P0 130 105 A bomba de combustivel 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
30
Ilustração
130-28
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:04
Observação
ETKA
Página: 001 EPIS 380
tubulacao de combustivel
bico injetor
 1 2T2 130 139 anel de vedacao 1
 2 TE3 109 701 parafuso sextavado (combinado) M8X1 ,25X16 2
 3 2T2 201 136 valvula de pressao 1
 4 2T0 130 139 A anel de vedacao 1
 5 2P0 130 309 tubo de pressao 1
 6 2P0 130 118 amortecedor de vibracao 4
 7 2RD 199 110 AS parafuso sextavado M5X0,8X24,5 2
 8 2P0 130 305 tubo de combustivel 1
 9 2P0 130 319 suporte de tubo 2
 10 2P0 130 304 A tubo de pressao 2
 11 2P0 130 303 A tubo de pressao 2
 12 2R0 201 146 sensor de pressao 1
 13 2P0 133 319 A distribuidor de combustivel 1
 14 2P0 201 136 valvula de pressao 1
 15 TE3 109 687 parafuso de colar sextavado 2
 16 2P0 130 201 A bico injetor completo 4
 17 2P0 130 200 grampo de travamento 4
 18 2P0 145 667 parafuso sextavado 4
 19 2P0 130 233 disco centrifugo 4
 20 2P0 130 120 anelde vedacao
bico injetor
4
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
41
Ilustração
141-10
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:04
Observação
ETKA
Página: 001 EPIS 380
plato da embreagem
disco de embreagem
 1 2P0 141 165 rolamento da embreagem VALEO 1
 2 2P0 141 025 C plato da embreagem 330MM 1 PR-0WW
 (2) 2P0 141 025 D plato da embreagem 330MM 1 PR-0WM, 0WY
 3 2P0 103 448 G parafuso de colar sextavado M8X28 8
 4 2P0 141 031 J disco de embreagem 330MM 1 PR-0WW
 (4) 2P0 141 031 H disco de embreagem 330MM 1 PR-0WM, 0WY
 5 2R0 105 276 rolamento de esferas 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-10
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:05
Observação
ETKA
Página: 001 EPIS 380
sistema hidraulico com reserv.
de oleo com pecas de conexao
para direcao hidraulica
 1 2P0 422 055 A mecanismo de direcao TRW 1 PR-0WW
 (1) 2R0 422 053 A mecanismo de direcao ZF 1 PR-0WM,0 WY
 2 2RE 145 425 bracadeira tensora 2
 3 2P0 422 905 suporte 2
 4 2P0 145 745 C mangueira 1
 5 N 019 502 2 parafuso de colar sextavado M8X25 2
 6 2P0 422 897 K tubo de pressao 1 PR-0WM,0WY
 (6) 2P0 422 897 J tubo de pressao 1 PR-0WW
 7 N 023 003 10 porca sextavada M8 2
 8 T2D 611 727 bracadeira 4 PR-0WW
 (8) T2D 611 727 bracadeira 3 PR-0WM,0WY
 9 2P0 422 859 F tubo de retorno
direcao hidraulica ZF
1 PR-0WM,0WY
 (9) 2P0 422 859 D tubo de retorno
direcao hidraulica ZF
1 PR-0WW
 10 2R0 422 913 peca de uniao 2
 11 2P0 145 915 C mangueira
bomba a vacuo
1
 12 N 010 242 12 parafuso sextavado M8X25 3
 13 N 011 525 8 arruela inferior A8,4 3
 14 2R0 422 849 suporte p/reservatorio oleo 1 PR-0WM ,0WY
 (14) 2P0 422 849 suporte p/reservatorio oleo 1 PR-0W W
 15 T2D 145 407 tampa de fechamento 1
 16 T2D 145 409 anel de vedacao 1
 17 T2D 145 405 fusivel 1
 18 T11 145 397 filtro de oleo 1
 19 2TA 422 397 vareta medidora de oleo 1
 20 2TA 145 171 reservatorio de oleo 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-10
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:05
Observação
ETKA
Página: 002 EPIS 380
Ref Número da peça Denominação Un Dados de modeloObservação
 21 2RE 145 425 A bracadeira tensora 2
 22 2P0 422 889 F mangueira 1 PR-0WM,0WY
 (22) 2P0 422 889 G mangueira 1 PR-0WW
 23 2P0 422 156 bomba
para direcao hidraulica
1 PR-0WM,0WY
 (23) bomba a vacuo
 veja ilustracao: 145-20
PR-0WW
 - TRA 145 911 peca de conexao 1
 - TF3 145 667 parafuso sextavado 2
et_bt2.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-20
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:07
Observação
ETKA
Página: 001 EPIS 380
bomba a vacuo PR-0WW
 1 2R0 145 646 anel de vedacao 1
 2 TJG 103 213 parafuso de colar sextavado M6X1,0X 16 2
 3 2P0 145 483 disco centrifugo 1
 4 2P0 115 105 H bomba a vacuo 1
 5 2P0 115 467 tubo de oleo 1
 6 2P0 115 645 B bracadeira 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-50
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:07
Observação
ETKA
Página: 001 EPIS 380
turbo-compressor
 1 2P0 145 846 A suporte
turbo-compressor
1
 2 2P0 103 448 H parafuso sextavado M8X125X25 2
 3 2P0 803 877 G parafuso sextavado M12X30 2
 4 2S0 145 723 junta universal
turbo-compressor
1
 5 TJG 145 455 prisioneiro M10X1,5X42 4
 6 TF3 105 257 parafuso de pressao 4
 7 2P0 145 846 B suporte
turbo-compressor
1
 8 2P0 145 061 E turbo-compressor 1
 9 2RD 145 457 porca de fixacao 4
 10 2P0 145 061 F turbo-compressor 1
 11 TJG 145 457 porca de fixacao M10X1,5 4
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-55
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:08
Observação
ETKA
Página: 001 EPIS 380
mangueira para turbocompressor
defletor de calor
 1 2R0 145 757 junta universal 1
 2 TE3 109 687 parafuso de colar sextavado 2
 3 TJG 103 213 parafuso de colar sextavado M6X1,0X 16 2
 4 2S0 115 645 presilha 4
 5 2S0 145 757 junta universal 1
 6 2P0 115 406 conector de cabos 1
 7 2P0 145 877 A tubo 2
 8 2P0 121 179 L conector de cabos 1
 9 2P0 129 863 prisioneiro 1
 10 2P0 145 877 B tubo 1
 11 2P0 145 877 C tubo 1
 12 2P0 145 871 tubo 1
 13 2P0 145 577 mangueira
turbo-compressor
1
 14 2P0 145 577 A mangueira
turbo-compressor
1
 15 2P0 115 406 A conector de cabos 1
 16 2P0 130 421 bracadeira tensora 1
 17 2RD 145 457 porca de fixacao 1 PR-0WW+9M0
 (17) 2RD 145 457 porca de fixacao 1 PR-0WM,0WY
 18 2P0 103 448 F prisioneiro M10 2 PR-0WW+9M0
 (18) 2P0 103 448 F prisioneiro M10 2 PR-0WM,0WY
 19 2P0 145 782 defletor de calor 1 PR-0WW+9M0
 (19) 2P0 145 782 defletor de calor 1 PR-0WM,0WY
 20 2P0 145 782 A defletor de calor 1 PR-0WW+9M0
 (20) 2P0 145 782 A defletor de calor 1 PR-0WM,0WY
 21 2P0 145 764 suporte 1 PR-0WW+9M0
 (21) 2P0 145 764 suporte 1 PR-0WM,0WY
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-55
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:08
Observação
ETKA
Página: 002 EPIS 380
Ref Número da peça Denominação Un Dados de modeloObservação
 22 2P0 145 764 A suporte 1 PR-0WW+9M0
 (22) 2P0 145 764 A suporte 1 PR-0WM,0WY
 23 TE3 115 279 porca sextavada 4 PR-0WW+9M0
 (23) TE3 115 279 porca sextavada 4 PR-0WM,0WY
 24 2P0 905 483 parafuso de colar sextavado M8X20 6 P R-0WW+9M0
 (24) 2P0 905 483 parafuso de colar sextavado M8X20 6 PR-0WM,0WY
et_bt2.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
45
Ilustração
145-70
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:08
Observação
ETKA
Página: 001 EPIS 380
compressor de ar
 2 2P0 145 846 suporte do compressor 1
 3 TE3 109 687 parafuso de colar sextavado 2
 4 TE3 109 701 parafuso sextavado (combinado) M8X1 ,25X16 2
 5 2P0 145 903 porca de fixacao 2
 6 2RD 145 975 porca sextavada 1
 7 2P0 130 154 prisioneiro 2
 8 2P0 145 483 disco centrifugo 1
 9 2P0 100 759 A compressor de ar 1
 10 2P0 130 639 A engrenagem
compressor de ar
1
 11 2P0 130 139 C anel de vedacao 1
 12 2P0 145 878 B conector de cabos M18 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
97
Ilustração
197-10
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:08
Observação
ETKA
Página: 001 EPIS 380
jogo de juntas
 1 2P0 198 011 A jogo de juntas inferior 1
 2 2P0 198 012 jogo de juntas superior 1
et_bt1.frm
Família
DEL5
Ano
2013
18.01.2013GP
Ref Número da peça Denominação Un Dados de modelo
1
SG
99
Ilustração
199-20
Modelo
5-150, 8/9-160 Advantech
UPD
947
10:09
Observação
ETKA
Página: 001 EPIS 380
pecas de fixacao do motor
suporte do motor com coxim
de borracha
 1 2T2 199 255 F suporte do motor com coxim
de borracha
dianteiro 2
 2 N 101 064 02 porca de colar sextavada,
autotravante
4
 3 2T0 103 448 C parafuso sextavado 14
 4 2P0 199 376 suporte do motor dianteiro le 1
 5 2P0 199 375 suporte do motor dianteiro ld 1
 6 2W0 703 529 arruela de pressao 9/16" 2
 7 N 040 188 1 parafuso sextavado M14X1,5X50 2
 8 2P0 199 221 suporte do motor traseiro 1
 9 2P0 199 299 suporte do motor 1
 10 2P0 199 382 suporte do motor com coxim
de borracha
traseiro 2
 11 2R2 803 877 AD parafuso sextavado M14X30 6et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
2
SG
01
Ilustração
201-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:12
Observação
ETKA
Página: 001 EPIS 546
reservatorio de combustivel
com pecas de montagem
plastico
 1 2P0 201 021 C reservatorio de combustivel 150 l itros 1 PR-0M0
 (1) 2P0 201 021 A reservatorio de combustivel 100 litros 1 PR-0M4
 (1) 2P0 201 021 reservatorio de combustivel 80 LIT ROS 1 PR-0M5
 2 2Z0 201 551 tampa de fecho com rosca
sem ventilacao para
reservatorio de combustivel
1
 3 2P0 201 731 B sensor para indicador da
reserva de combustivel
1
 4 2P0 919 131 anel de vedacao 1
 5 2RE 201 259 suporte
reservatorio combustivel
2 PR-0M0
 (5) 2R0 201 260 A suporte para reservatorio de
combustivel
2 PR-0M4,0M5
 6 TRG 201 179 mangueira de ventilacao 1
 7 2R0 201 392 tirante
reservatorio combustivel
2 PR-0M4,0M5
 (7) 2R0 201 392 A tirante
reservatorio combustivel
2 PR-0M0
 8 2P0 201 159 tampa
sensor para indicador da
reserva de combustivel
1
 9 N 022 141 2 porca sextavada, autotravante M12 X1,5 2
 10 N 011 531 1 arruela inferior A13 2
 11 2R0 201 136 valvula 1
 12 2RE 201 511 bracadeira tensora 1
 13 2S0 201 495 B tubo de admissao
reservatorio
1
 14 2P0 201 369 tampao de aco roscado 1
 15 2R2 803 877 AB parafuso sextavado M14X40 8 PR-0M0
 (15) 2R2 803 875 C porca M14 4 PR-0M4,0M5
 16 2S0 201 291 tampao de aco roscado 1
 17 2R2 803 875 C porca M14 8 PR-0M0
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
2
SG
01
Ilustração
201-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:12
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (17) 2R2 803 875 C porca M14 4 PR-0M4,0M5
 18 2P0 919 963 filtro
tubo de aspiracao
1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
2
SG
01
Ilustração
201-50
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:11
Observação
ETKA
Página: 001 EPIS 546
tubulacao de combustivel
filtro de combustivel
 1 2P0 201 353 D tubo 1 PR-0M5
 (1) 2P0 201 353 J tubo de combustivel 1 PR-0M4
 (1) 2P0 201 353 K tubo de combustivel 1 PR-0M0
 2 2R0 201 100 conexao rapida NG-12 4
 3 2P0 201 351 tubo de combustivel 1 PR-0WM,0WW
 (3) 2P0 201 353 B tubo de combustivel 1 PR-0WY
 4 2P0 201 173 tubo de retorno 1 PR-0M5
 (4) 2P0 201 173 B tubo de retorno 1 PR-0M4
 (4) 2P0 201 173 C tubo de retorno 1 PR-0M0
 5 2R0 201 156 adaptador M14X1,5 1
 6 551 999 616 anel de vedacao 1 PR-0M0
 7 2RG 607 731 vedacao 1
 8 2R2 803 877 parafuso sextavado M10X55 1
 9 TE3 803 299 arruela inferior A8,4X16X1,6 1
 10 2R2 803 875 porca de colar sextavada M10 1
 11 2RD 201 735 tubo ondulado em rolos de 15m
'unidade de encomenda 15'
1/2" 1
 12 2Z0 201 512 filtro de combustivel PARKE R 1
 13 2Z0 201 581 base
filtro de combustivel
 PARKER 1
 14 2R0 127 177 J elemento filtrante
com valvula de seguranca
 PARKER 1
 15 2TJ 127 487 coletor de agua 1
 16 2Z0 971 759 sensor do nivel 1
 17 2TJ 127 489 dreno PARKER 1
 18 2R0 201 100 A conexao rapida NG-12 1
 20 2Z0 298 013 sensor de vacuo 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
2
SG
53
Ilustração
253-55
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:20
Observação
ETKA
Página: 001 EPIS 546
sistema de gas de escape
 1 2T2 251 718 A catalisador EGP 1
 2 2P0 906 261 A sensor de massa de ar NOX 1
 3 2Z0 906 088 transm. temepratura refrig. EGP 2
 4 2P0 253 319 B suporte
amortecedor .
2
 5 2P0 133 551 injetor 1
 6 N 104 044 02 parafuso de colar sextavado M10X 40 4
 7 N 011 185 9 porca sextavada, autotravante 4
 8 N 903 152 02 arruela inferior 10,5X34X4 4
 9 N 023 003 10 porca sextavada M8 3
 10 N 101 281 10 parafuso sextavado M8X30 2
 11 2P0 253 047 B suporte p/tubo gas de escape 1 PR- 0WY
 (11) 2P0 253 047 suporte p/tubo gas de escape 1 PR-0 WM,0WW
 12 2R0 253 093 bracadeira 2
 13 2P0 253 319 C suporte
amortecedor .
2
 14 2P0 253 193 pino de fixacao 2
 15 2P0 253 193 A pino de fixacao 2
 16 2P0 253 191 cinta para fixacao
catalisador
2
 17 2P0 253 227 parafuso interno sextavado
cilindrico
2
 18 2P0 253 091 E tubo de escapamento 1
 20 2P0 803 877 B parafuso sextavado 3
 21 2P0 253 143 H bracadeira 1
 22 2P0 253 135 A vedacao 1
 23 2P0 253 135 A vedacao 1
 24 2P0 253 191 A cinta para fixacao
catalisador
2
 25 2R0 253 143 B bracadeira 1 PR-0WM,0WY
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
2
SG
53
Ilustração
253-55
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:20
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 26 2P0 253 091 C tubo de escapamento 1 PR-0WM,0WY
 27 2R2 253 101 A mangueira flexivel 1
 28 2P0 253 143 G bracadeira 2
 29 N 103 144 03 parafuso de colar sextavado M10X 20 2
 30 2P0 253 084 suporte p/tubo gas de escape 1
 31 2P0 253 185 anel espacador 2
 32 WHT 005 132 porca M8X1.25 2
 33 2P0 253 143 D bracadeira 1 PR-0P0,0P1
 34 2P0 253 683 F tubo de escapamento traseiro 1 PR-0 P0+0B1,
0B2,0B3,0E2,
0B4
 34 2P0 253 683 N tubo de escapamento traseiro 1 PR-0 P0+0E1
 35 2R2 803 877 AE parafuso sextavado 1
 36 2R2 803 875 A porca de colar sextavada M12 1
 37 2P0 253 683 J tubo de escapamento 1 PR-0B4+0P1
 (37) 2P0 253 683 K tubo de escapamento 1 PR-0B1,0E2+
0P1
 38 2P0 253 143 E bracadeira 1 PR-0P1
 39 2P0 253 198 D cantoneira 1 PR-0P1
 40 2W0 121 425 B coxim 1 PR-0P1
 41 2P0 253 047 A suporte p/tubo gas de escape 1 PR- 0P1
 42 N 104 044 02 parafuso de colar sextavado M10X 40 2 PR-0P1
 43 N 011 527 2 arruela inferior A10,5 2 PR-0P1
 44 N 022 149 2 porca sextavada, autotravante VM1 0 2 PR-0P1
 45 N 102 723 02 porca de colar sextavada,
autotravante
M10 2 PR-0P1
 46 2P0 253 143 C bracadeira 1
 47 2P0 253 137 anel de vedacao 1
 48 2S2 253 853 A freio motor 1 PR-0WM,0WY
 49 TEG 253 198 suporte traseiro 1 PR-0WW,0WM
 50 N 104 044 02 parafuso de colar sextavado M10X 40 3 PR-0WW,0WM
 51 N 102 723 02 porca de colar sextavada,
autotravante
M10 3 PR-0WW,0WM
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
00
Ilustração
300-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:30
Observação
ETKA
Página: 001 EPIS 546
carcaca da caixa de mudancas S5-420 HD PR-0WW
 1 2P0 300 042 A caixa de mudancas completa S5-420 HD 1
 2 2R0 141 169 E caixa da embreagem 1
 3 2RD 301 291 B parafuso sextavado 4
 (3) 2R0 399 450 A parafuso sextavado 4
 4 2R0 141 719 D alavanca acionamento embreagem 1
 5 2T2 311 613 pino 1
 6 2R0 199 310 arruela de pressao 1
 7 2T2 141 109 A tampa 1
 8 2T2 407 261 A contra-pino 2
 9 2T0 399 441 B parafuso sextavado (combinado) M8 X12 6
 (9) 2R0 399 450 parafuso sextavado (combinado) M8X 12 6
 10 2R0 301 252 C tampa 1
 11 2R0 301 340 K parafuso sextavado 4
 12 2R0 301 105 A carcaca da caixa de mudancas 1
 13 2R0 311 499 tampao 1
 14 2R0 301 155 bucha de esferas 1
 15 2R0 301 116 F carcaca caixa de transmissao tras eiro 1
 16 2R0 301 155 bucha de esferas 1
 17 2R0 301 851 pino-guia 2
 18 2P0 301 340 A parafuso sextavado 16
 19 2R0 311 482 A suporte 1
 20 2R0 301 162 A suporte para levantamento 1
 21 2P0 301 340 B parafuso sextavado 1
 22 2R0 311 281 anel vedacao ondulado radial 1
 26 2R0 301 729 tampao de aco roscado 1
 (26) 2R0 301 729 B tampao de aco roscado 1
 272R0 301 141 magneto 1
 28 2P0 000 294 etiqueta identificacao 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
00
Ilustração
300-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:30
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 29 2P0 311 995 pino 4
 30 2R0 301 132 tampao 1
 31 2R0 311 478 E sensor do numero de rotacoes 1
 32 2R0 941 521 B interruptor da luz de re 1
 33 2R0 919 823 C interruptor 1
 34 2R0 311 381 anel 1
 35 2R0 311 230 AF arruela de friccao 2,00 MM 1
 (35) 2R0 311 230 E arruela de friccao 1,05 MM 1
 (35) 2R0 311 230 F arruela de friccao 1,10 MM 1
 (35) 2R0 311 230 G arruela de friccao 1,15 MM 1
 (35) 2R0 311 230 H arruela de friccao 1,20 MM 1
 (35) 2R0 311 230 J arruela de friccao 1,25 MM 1
 (35) 2R0 311 230 K arruela de friccao 1,30 MM 1
 (35) 2R0 311 230 L arruela de friccao 1,35 MM 1
 (35) 2R0 311 230 M arruela de friccao 1,40 MM 1
 (35) 2R0 311 230 N arruela de friccao 1,45 MM 1
 (35) 2R0 311 230 P arruela de friccao 1,50 MM 1
 (35) 2R0 311 230 Q arruela de friccao 1,55 MM 1
 (35) 2R0 311 230 R arruela de friccao 1,60 MM 1
 (35) 2R0 311 230 S arruela de friccao 1,65 MM 1
 (35) 2R0 311 230 T arruela de friccao 1,70 MM 1
 (35) 2R0 311 230 AA arruela de friccao 1,75 MM 1
 (35) 2R0 311 230 AB arruela de friccao 1,80 MM 1
 (35) 2R0 311 230 AC arruela de friccao 1,85 MM 1
 (35) 2R0 311 230 AD arruela de friccao 1,90 MM 1
 (35) 2R0 311 230 AE arruela de friccao 1,95 MM 1
 (35) 2R0 311 230 arruela de friccao 0,80 MM 1
 (35) 2R0 311 230 C arruela de friccao 0,95 MM 1
 (35) 2R0 311 230 D arruela de friccao 1,00 MM 1
 (35) 2R0 311 230 B arruela de friccao 0,90 MM 1
 36 2R0 301 211 F bucha de guia 1
 37 2R0 311 623 junta universal
tampa dianteira
1
 38 2P0 301 340 C parafuso sextavado 6
 (38) 2W0 301 340 M parafuso sextavado M6X20 6
 39 2R0 311 189 anel de vedacao 1
 40 2R0 311 219 rolamento de rolo conico 1
 41 2R0 927 321 rotor p.sensor numero rotacoes 1
 42 2P0 301 215 junta universal 1
 43 2VE 311 901 A porca sextavada M24 X 1,5 1
 44 2R0 321 143 A pino de retencao 3
 45 2R0 301 338 mola helicoidal 3
 46 2R0 301 729 A tampao de aco roscado M12 X 1,5 3
 (46) 2R0 301 729 C tampao de aco roscado M12 X 1,5 3
 47 2R0 311 556 anel mola 3
 48 2R0 301 162 chapa de protecao marcha
a re
1
 49 2P0 301 431 B pino elastico 1
 50 2R0 301 431 A pino elastico 5 X 16 1
 51 2R0 301 336 mola helicoidal 1
 52 2P0 321 143 B pino de retencao 1
 53 2R0 311 623 A junta universal 1
 54 2R0 941 521 B interruptor da luz de re 1
 55 2T0 919 823 interruptor 1
 56 2T0 311 091 H anel 1
 57 2R0 141 109 B tampa 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
00
Ilustração
300-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:30
Observação
ETKA
Página: 001 EPIS 546
carcaca da caixa de mudancas S5-420 HD PR-0WY
 1 2R0 300 042 A caixa de mudancas completa S5-420 HD 1
 2 2R0 141 169 E caixa da embreagem 1
 3 2RD 301 291 B parafuso sextavado 4
 (3) 2R0 399 450 A parafuso sextavado 4
 4 2R0 141 719 D alavanca acionamento embreagem 1
 5 2T2 311 613 pino 1
 6 2R0 199 310 arruela de pressao 1
 7 2T2 141 109 A tampa 1
 8 2T2 407 261 A contra-pino 2
 9 2T0 399 441 B parafuso sextavado (combinado) M8 X12 6
 (9) 2R0 399 450 parafuso sextavado (combinado) M8X 12 6
 10 2R0 301 252 C tampa 1
 11 2R0 301 340 K parafuso sextavado 4
 12 2R0 301 105 A carcaca da caixa de mudancas 1
 13 2R0 311 499 tampao 1
 14 2R0 301 155 bucha de esferas 1
 15 2R0 301 116 F carcaca caixa de transmissao tras eiro 1
 16 2R0 301 155 bucha de esferas 1
 17 2R0 301 851 pino-guia 2
 18 2P0 301 340 A parafuso sextavado 16
 19 2R0 311 482 A suporte 1
 20 2R0 301 162 A suporte para levantamento 1
 21 2P0 301 340 B parafuso sextavado 1
 22 2R0 311 281 anel vedacao ondulado radial 1
 23 2P0 301 125 tampa p/carcaca da caixa veloc 1
 24 2P0 301 865 vedacao 1
 25 2P0 301 340 parafuso sextavado 6
 26 2R0 301 729 tampao de aco roscado 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
00
Ilustração
300-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:30
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (26) 2R0 301 729 B tampao de aco roscado 1
 27 2R0 301 141 magneto 1
 28 2P0 000 294 etiqueta identificacao 1
 29 2P0 311 995 pino 4
 30 2R0 301 132 tampao 1
 31 2R0 311 478 E sensor do numero de rotacoes 1
 32 2R0 941 521 B interruptor da luz de re 1
 33 2R0 919 823 C interruptor 1
 34 2R0 311 381 anel 1
 35 2R0 311 230 AF arruela de friccao 2,00 MM 1
 (35) 2R0 311 230 E arruela de friccao 1,05 MM 1
 (35) 2R0 311 230 F arruela de friccao 1,10 MM 1
 (35) 2R0 311 230 G arruela de friccao 1,15 MM 1
 (35) 2R0 311 230 H arruela de friccao 1,20 MM 1
 (35) 2R0 311 230 J arruela de friccao 1,25 MM 1
 (35) 2R0 311 230 K arruela de friccao 1,30 MM 1
 (35) 2R0 311 230 L arruela de friccao 1,35 MM 1
 (35) 2R0 311 230 M arruela de friccao 1,40 MM 1
 (35) 2R0 311 230 N arruela de friccao 1,45 MM 1
 (35) 2R0 311 230 P arruela de friccao 1,50 MM 1
 (35) 2R0 311 230 Q arruela de friccao 1,55 MM 1
 (35) 2R0 311 230 R arruela de friccao 1,60 MM 1
 (35) 2R0 311 230 S arruela de friccao 1,65 MM 1
 (35) 2R0 311 230 T arruela de friccao 1,70 MM 1
 (35) 2R0 311 230 AA arruela de friccao 1,75 MM 1
 (35) 2R0 311 230 AB arruela de friccao 1,80 MM 1
 (35) 2R0 311 230 AC arruela de friccao 1,85 MM 1
 (35) 2R0 311 230 AD arruela de friccao 1,90 MM 1
 (35) 2R0 311 230 AE arruela de friccao 1,95 MM 1
 (35) 2R0 311 230 arruela de friccao 0,80 MM 1
 (35) 2R0 311 230 C arruela de friccao 0,95 MM 1
 (35) 2R0 311 230 D arruela de friccao 1,00 MM 1
 (35) 2R0 311 230 B arruela de friccao 0,90 MM 1
 36 2R0 301 211 F bucha de guia 1
 37 2R0 311 623 junta universal
tampa dianteira
1
 38 2P0 301 340 C parafuso sextavado 6
 (38) 2W0 301 340 M parafuso sextavado M6X20 6
 39 2R0 311 189 anel de vedacao 1
 40 2R0 311 219 rolamento de rolo conico 1
 41 2R0 927 321 rotor p.sensor numero rotacoes 1
 42 2R0 311 809 C cabecote do garfo
caixa de mudancas
1
 43 2VE 311 901 A porca sextavada M24 X 1,5 1
 44 2R0 321 143 A pino de retencao 3
 45 2R0 301 338 mola helicoidal 3
 46 2R0 301 729 A tampao de aco roscado M12 X 1,5 3
 (46) 2R0 301 729 C tampao de aco roscado M12 X 1,5 3
 47 2R0 311 556 anel mola 3
 48 2R0 301 162 chapa de protecao marcha
a re
1
 49 2P0 301 431 B pino elastico 1
 50 2R0 301 431 A pino elastico 5 X 16 1
 51 2R0 301 336 mola helicoidal 1
 52 2R0 321 143 C pino em esfera 1
 53 2R0 311 623 A junta universal 1
 55 2T0 919 823 interruptor 1
 57 2R0 141 109 B tampa 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
00
Ilustração
300-25
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:31
Observação
ETKA
Página: 001 EPIS 546
carcaca da caixa de mudancas 5S-420 HD PR-0WM
 1 2R0 300 042 B caixa de mudancas completa 5S-420 HD 1
 2 2R0 141 169 E caixa da embreagem 1
 3 2RD 301 291 B parafuso sextavado 4
 (3) 2R0 399 450 A parafuso sextavado 4
 4 2R0 141 719 D alavanca acionamento embreagem 1
 5 2T2 311 613 pino 1
 6 2R0 199 310 arruela de pressao 1
 7 2T2 141 109 A tampa 1
 8 2T2 407 261 A contra-pino 2
 9 2T0 399 441 B parafuso sextavado (combinado) M8 X12 6
 (9) 2R0 399 450 parafuso sextavado (combinado) M8X 12 6
 10 2R0 301 252 C tampa 1
 11 2R0 301 340 Kparafuso sextavado 4
 12 2R0 301 105 A carcaca da caixa de mudancas 1
 13 2R0 311 499 tampao 1
 14 2R0 301 155 bucha de esferas 1
 15 2R0 301 116 F carcaca caixa de transmissao tras eiro 1
 16 2R0 301 155 bucha de esferas 1
 17 2R0 301 851 pino-guia 2
 18 2P0 301 340 A parafuso sextavado 16
 19 2R0 311 482 A suporte 1
 20 2R0 301 162 A suporte para levantamento 1
 21 2P0 301 340 B parafuso sextavado 1
 22 2R0 311 281 anel vedacao ondulado radial 1
 26 2R0 301 729 tampao de aco roscado 1
 (26) 2R0 301 729 B tampao de aco roscado 1
 27 2R0 301 141 magneto 1
 28 2P0 000 294 etiqueta identificacao 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
00
Ilustração
300-25
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:31
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 29 2P0 311 995 pino 4
 30 2R0 301 132 tampao 1
 31 2R0 311 478 E sensor do numero de rotacoes 1
 32 2R0 941 521 B interruptor da luz de re 1
 33 2R0 919 823 C interruptor 1
 34 2R0 311 381 anel 1
 35 2R0 311 230 AF arruela de friccao 2,00 MM 1
 (35) 2R0 311 230 E arruela de friccao 1,05 MM 1
 (35) 2R0 311 230 F arruela de friccao 1,10 MM 1
 (35) 2R0 311 230 G arruela de friccao 1,15 MM 1
 (35) 2R0 311 230 H arruela de friccao 1,20 MM 1
 (35) 2R0 311 230 J arruela de friccao 1,25 MM 1
 (35) 2R0 311 230 K arruela de friccao 1,30 MM 1
 (35) 2R0 311 230 L arruela de friccao 1,35 MM 1
 (35) 2R0 311 230 M arruela de friccao 1,40 MM 1
 (35) 2R0 311 230 N arruela de friccao 1,45 MM 1
 (35) 2R0 311 230 P arruela de friccao 1,50 MM 1
 (35) 2R0 311 230 Q arruela de friccao 1,55 MM 1
 (35) 2R0 311 230 R arruela de friccao 1,60 MM 1
 (35) 2R0 311 230 S arruela de friccao 1,65 MM 1
 (35) 2R0 311 230 T arruela de friccao 1,70 MM 1
 (35) 2R0 311 230 AA arruela de friccao 1,75 MM 1
 (35) 2R0 311 230 AB arruela de friccao 1,80 MM 1
 (35) 2R0 311 230 AC arruela de friccao 1,85 MM 1
 (35) 2R0 311 230 AD arruela de friccao 1,90 MM 1
 (35) 2R0 311 230 AE arruela de friccao 1,95 MM 1
 (35) 2R0 311 230 arruela de friccao 0,80 MM 1
 (35) 2R0 311 230 C arruela de friccao 0,95 MM 1
 (35) 2R0 311 230 D arruela de friccao 1,00 MM 1
 (35) 2R0 311 230 B arruela de friccao 0,90 MM 1
 36 2R0 301 211 F bucha de guia 1
 37 2R0 311 623 junta universal
tampa dianteira
1
 38 2P0 301 340 C parafuso sextavado 6
 (38) 2W0 301 340 M parafuso sextavado M6X20 6
 39 2R0 311 189 anel de vedacao 1
 40 2R0 311 219 rolamento de rolo conico 1
 41 2R0 927 321 rotor p.sensor numero rotacoes 1
 42 2R0 311 809 C cabecote do garfo
caixa de mudancas
1
 43 2VE 311 901 A porca sextavada M24 X 1,5 1
 44 2R0 321 143 A pino de retencao 3
 45 2R0 301 338 mola helicoidal 3
 48 2R0 301 162 chapa de protecao marcha
a re
1
 49 2P0 301 431 B pino elastico 1
 50 2R0 301 431 A pino elastico 5 X 16 1
 51 2R0 301 336 mola helicoidal 1
 52 2R0 321 143 C pino em esfera 1
 53 2R0 311 623 A junta universal 1
 54 2R0 941 521 B interruptor da luz de re 1
 55 2T0 919 823 interruptor 1
 57 2R0 141 109 B tampa 1
 58 2P0 301 469 arruela de apoio 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
01
Ilustração
301-35
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:35
Observação
ETKA
Página: 001 EPIS 546
garfo da caixa de mudancas
haste de comando
S5-420 HD PR-0WW
 1 2R0 311 571 garfo da caixa de mudancas 5. veloc . e
marcha-re
1
 2 2R0 311 551 B garfo da caixa de mudancas 1./2. marcha 1
 3 2R0 311 561 garfo da caixa de mudancas 3./4. ve locid. 1
 4 2R0 311 629 chapa de seguranca 1
 5 2RD 301 281 A parafuso cilindrico
sextavado internamente
3
 6 2R0 311 543 C eixo de mudanca 1
 7 2P0 301 231 C carcaca 1
 8 2R0 311 623 A junta universal 1
 9 2R0 301 891 luva 1
 10 2U2 301 227 A retentor de eixo 1
 11 2T2 301 845 bucha 1
 12 2U2 311 189 C anel de vedacao 1
 13 2P0 301 340 E parafuso sextavado M8X50 2
 14 2W0 311 514 arruela de pressao 2
 15 2P0 301 340 E parafuso sextavado M8X50 2
 16 2W0 311 514 arruela de pressao 2
 17 2P0 301 340 E parafuso sextavado M8X50 2
 18 2W0 311 514 arruela de pressao 2
 19 2P0 301 340 E parafuso sextavado M8X50 2
 20 2W0 311 514 arruela de pressao 2
 21 2R0 311 543 D eixo de mudanca 1
 22 2R0 321 215 A pino de engate 1
 23 2R0 311 457 A anel de retencao 16 X 1.5 1
 24 2R0 711 855 C alavanca de engate 1
 25 2R0 311 544 A articulacao esferica 1
 26 2U2 311 713 A capa de protecao 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
01
Ilustração
301-35
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:35
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 27 2U2 311 127 C parafuso sextavado M10X50 1
 28 T2D 312 085 respiro p/ bloco dos cilindros 1
 (28) 2T0 301 185 respiro p/ bloco dos cilindros 1
 29 2U2 311 541 A eixo de encaixe 1
 30 2U2 711 855 B alavanca de mudancas 1
 31 2U2 311 189 A anel de vedacao 12,9X2,1 1
 32 2P0 311 993 alavanca 1
 33 2U2 311 599 B tampao 1
 34 2U2 311 127 C parafuso sextavado M10X50 1
 35 2U2 301 340 C porca sextavada M10 1
 36 2R0 301 252 B tampa 1
 37 2R0 301 580 A vedacao 1
 38 2RD 301 291 B parafuso sextavado 4
 (38) 2R0 399 450 A parafuso sextavado 4
 39 2W0 311 514 arruela de pressao 4
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
01
Ilustração
301-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:36
Observação
ETKA
Página: 001 EPIS 546
garfo da caixa de mudancas
haste de comando
S5-420 HD PR-0WY
 1 2R0 311 571 garfo da caixa de mudancas 5. veloc . e
marcha-re
1
 2 2R0 311 551 B garfo da caixa de mudancas 1./2. marcha 1
 3 2R0 311 561 garfo da caixa de mudancas 3./4. ve locid. 1
 4 2R0 311 629 chapa de seguranca 1
 5 2RD 301 281 A parafuso cilindrico
sextavado internamente
3
 6 2R0 311 543 C eixo de mudanca 1
 7 2R0 301 101 carcaca caixa de transmissao 1
 (7) 2R0 301 101 A carcaca caixa de transmissao 1
 8 2R0 311 623 A junta universal 1
 9 2R0 301 891 luva 1
 10 2U2 301 227 A retentor de eixo 1
 11 2T2 301 845 bucha 1
 12 2U2 311 189 C anel de vedacao 1
 13 2P0 301 340 E parafuso sextavado M8X50 2
 14 2W0 311 514 arruela de pressao 2
 15 2W0 301 340 D parafuso sextavado 2
 16 2RD 399 183 arruela inferior 2
 (16) 2W0 311 514 arruela de pressao 2
 17 2P0 301 340 E parafuso sextavado M8X50 2
 18 2W0 311 514 arruela de pressao 2
 19 2P0 301 340 E parafuso sextavado M8X50 2
 20 2W0 311 514 arruela de pressao 2
 21 2R0 311 543 D eixo de mudanca 1
 22 2R0 321 215 A pino de engate 1
 23 2R0 311 457 A anel de retencao 16 X 1.5 1
 24 2R0 711 855 C alavanca de engate 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
01
Ilustração
301-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:36
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 25 2R0 311 544 A articulacao esferica 1
 26 2U2 311 713 A capa de protecao 1
 27 2U2 311 127 C parafuso sextavado M10X50 1
 28 T2D 312 085 respiro p/ bloco dos cilindros 1
 (28) 2T0 301 185 respiro p/ bloco dos cilindros 1
 29 2U2 311 541 A eixo de encaixe 1
 30 2U2 711 855 B alavanca de mudancas 1
 31 2U2 311 189 A anel de vedacao 12,9X2,1 1
 32 2P0 311 993 alavanca 1
 33 2U2 311 599 B tampao 1
 34 2U2 311 127 C parafuso sextavado M10X50 1
 35 2U2 301 340 C porca sextavada M10 136 2R0 301 252 B tampa 1
 37 2R0 301 580 A vedacao 1
 38 2RD 301 291 B parafuso sextavado 4
 (38) 2R0 399 450 A parafuso sextavado 4
 39 2W0 311 514 arruela de pressao 4
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
01
Ilustração
301-45
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 001 EPIS 546
garfo da caixa de mudancas
haste de comando
5S-420 HD PR-0WM
 1 2R0 311 571 garfo da caixa de mudancas 5. veloc . e
marcha-re
1
 2 2R0 311 551 B garfo da caixa de mudancas 1./2. marcha 1
 3 2R0 311 561 garfo da caixa de mudancas 3./4. ve locid. 1
 4 2R0 311 629 chapa de seguranca 1
 5 2RD 301 281 A parafuso cilindrico
sextavado internamente
3
 6 2R0 311 543 A eixo de mudanca 1
 7 2R0 301 105 D carcaca da caixa de mudancas 1
 8 2T2 311 516 arruela de pressao 8
 9 N 010 244 9 parafuso sextavado M8X30 8
 10 2R0 311 543 E eixo de mudanca 1
 11 2R0 301 431 B pino cilindrico 1
 12 2R0 301 285 A arruela de apoio 2
 13 2R0 321 447 suporte 1
 14 2P0 301 891 luva 2
 15 2R0 301 580 vedacao 1
 16 2R0 301 197 tampa 1
 17 2P0 145 917 parafuso cilindrico 4
 18 2R0 311 713 capa de protecao 1
 19 2R0 311 995 E pino 1
 20 2R0 311 457 B anel de vedacao 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-35
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 001 EPIS 546
engrenagens e eixos S5-420 HD PR-0WW
 1 2R0 311 143 E eixo motriz 1
 2 2R0 311 281 A arruela de retencao 1
 3 2R0 301 807 rolamento de rolo conico 1
 4 2R0 311 422 A eixo engrenagem intermediaria 1
 (4) 2R0 311 422 B eixo engrenagem intermediaria 1
 5 2R0 311 361 engrenagem 5a.marcha
Z=57
1
 (5) 2R0 311 361 A engrenagem 5a.marcha
Z=57
1
 6 2R0 311 285 engrenagem 3. velocidade
Z=31
1
 (6) 2R0 311 285 E engrenagem 3. velocidade
Z=31
1
 7 2R0 311 497 engrenagem MOTRIZ
Z=45
1
 (7) 2R0 311 497 B engrenagem MOTRIZ
Z=45
1
 8 N 012 372 2 anel de seguranca 45X1,75 1
 9 2P0 311 187 anel de seguranca 1
 10 2R0 311 427 rolamento de rolo conico
caixa de mudancas
1
 11 2R0 311 380 AA arruela de friccao 2,35 MM 1
 (11) 2R0 311 380 arruela de friccao 1,40 MM 1
 (11) 2R0 311 380 A arruela de friccao 1,45 MM 1
 (11) 2R0 311 380 B arruela de friccao 1,50 MM 1
 (11) 2R0 311 380 C arruela de friccao 1,55 MM 1
 (11) 2R0 311 380 D arruela de friccao 1,60 MM 1
 (11) 2R0 311 380 E arruela de friccao 1,65 MM 1
 (11) 2R0 311 380 F arruela de friccao 1,70 MM 1
 (11) 2R0 311 380 G arruela de friccao 1,75 MM 1
 (11) 2R0 311 380 H arruela de friccao 1,80 MM 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-35
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (11) 2R0 311 380 J arruela de friccao 1,85 MM 1
 (11) 2R0 311 380 K arruela de friccao 1,90 MM 1
 (11) 2R0 311 380 L arruela de friccao 1,95 MM 1
 (11) 2R0 311 380 M arruela de friccao 2,00 MM 1
 (11) 2R0 311 380 N arruela de friccao 2,05 MM 1
 (11) 2R0 311 380 P arruela de friccao 2,10 MM 1
 (11) 2R0 311 380 Q arruela de friccao 2,15 MM 1
 (11) 2R0 311 380 R arruela de friccao 2,20 MM 1
 (11) 2R0 311 380 S arruela de friccao 2,25 MM 1
 (11) 2R0 311 380 T arruela de friccao 2,30 MM 1
 12 2R0 311 427 rolamento de rolo conico
caixa de mudancas
1
 13 2R0 311 461 eixo secundario 1
 14 2R0 311 213 rolamento de agulhas 1
 15 2R0 311 761 engrenagem marcha
a re
1
 (15) 2R0 311 761 A engrenagem marcha
a re
1
 16 2P0 311 305 C corpo sincronizador 5. veloc. e
marcha-re
1
 17 2R0 311 243 corpo sincronizador 5. veloc. e
marcha-re
1
 18 2R0 311 295 anel sincronizador 1
 19 2P0 311 242 luva de engate 5. veloc. e
marcha-re
1
 20 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 21 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 22 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 23 2R0 311 287 M anel de retencao 2,40 MM 1
 (23) 2R0 311 287 anel de retencao 1,80 MM 1
 (23) 2R0 311 287 B anel de retencao 1,90 MM 1
 (23) 2R0 311 287 F anel de retencao 2,10 MM 1
 (23) 2R0 311 287 H anel de retencao 2,20 MM 1
 (23) 2R0 311 287 K anel de retencao 2,30 MM 1
 (23) 2R0 311 287 L anel de retencao 2,35 MM 1
 (23) 2R0 311 287 J anel de retencao 2,25 MM 1
 (23) 2R0 311 287 A anel de retencao 1,85 MM 1
 (23) 2R0 311 287 C anel de retencao 1,95 MM 1
 (23) 2R0 311 287 D anel de retencao 2,00 MM 1
 (23) 2R0 311 287 E anel de retencao 2,05 MM 1
 (23) 2R0 311 287 G anel de retencao 2,15 MM 1
 24 2R0 311 648 rolamento de agulhas 1
 25 2R0 311 153 engrenagem 5a.marcha 1
 (25) 2R0 311 153 A engrenagem 5a.marcha 1
 26 2R0 311 213 rolamento de agulhas 1
 27 2R0 311 251 engrenagem 1. velocidade 1
 (27) 2R0 311 251 B engrenagem 1. velocidade 1
 28 2R0 311 167 luva de engate 1
 29 2P0 311 243 B corpo sincronizador 1./2. marcha 1
 30 2R0 311 244 corpo sincronizador 1./2. marcha 1
 31 2R0 311 297 anel sincronizador 1./2. marcha 1
 32 2R0 311 297 anel sincronizador 1./2. marcha 1
 33 2P0 311 255 A luva de engate 1./2. marcha 1
 34 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 35 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 36 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 37 2R0 311 287 M anel de retencao 2,40 MM 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-35
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 003 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (37) 2R0 311 287 anel de retencao 1,80 MM 1
 (37) 2R0 311 287 B anel de retencao 1,90 MM 1
 (37) 2R0 311 287 F anel de retencao 2,10 MM 1
 (37) 2R0 311 287 H anel de retencao 2,20 MM 1
 (37) 2R0 311 287 K anel de retencao 2,30 MM 1
 (37) 2R0 311 287 L anel de retencao 2,35 MM 1
 (37) 2R0 311 287 J anel de retencao 2,25 MM 1
 (37) 2R0 311 287 A anel de retencao 1,85 MM 1
 (37) 2R0 311 287 C anel de retencao 1,95 MM 1
 (37) 2R0 311 287 D anel de retencao 2,00 MM 1
 (37) 2R0 311 287 E anel de retencao 2,05 MM 1
 (37) 2R0 311 287 G anel de retencao 2,15 MM 1
 38 2R0 311 229 rolamento de agulhas 1
 39 2R0 311 261 engrenagem 2. velocidade 1
 (39) 2R0 311 261 C engrenagem 2. velocidade 1
 40 2R0 311 167 luva de engate 1
 41 2R0 301 469 arruela intermediaria 1
 42 2R0 311 511 B espacador
rolamento de agulhas
1
 43 2R0 311 229 rolamento de agulhas 1
 44 2R0 311 285 A engrenagem 3. velocidade 1
 (44) 2R0 311 285 F engrenagem 3. velocidade 1
 45 2R0 311 160 A luva de engate 1
 46 2P0 311 319 corpo sincronizador 3./4. velocid. 1
 47 2R0 311 309 corpo sincronizador 3./4. velocid. 1
 48 2R0 311 295 anel sincronizador 1
 49 2R0 311 269 anel sincronizador 3./4. velocid. 1
 50 2P0 311 160 luva de engate 1
 51 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 52 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 53 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 54 2R0 311 287 S anel de retencao 2,20 MM 1
 (54) 2R0 311 287 N anel de retencao 1,80 MM 1
 (54) 2R0 311 287 P anel de retencao 1,90 MM 1
 (54) 2R0 311 287 Q anel de retencao 2,00 MM 1
 (54) 2R0 311 287 R anel de retencao 2,10 MM 1
 55 2R0 311 219 A rolamento de rolo conico 1
 56 2R0 311 507 engrenagem reversora marcha
a re
1
 (56) 2R0 311 507 C engrenagem reversora marcha
a re
1
 57 2R0 311 848 rolamento de agulhas2
 58 2R0 311 515 eixo da marcha-re 1
 59 2RD 301 281 parafuso cilindrico
sextavado internamente
2
 60 2R0 311 457 anel de vedacao 2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 001 EPIS 546
engrenagens e eixos S5-420 HD PR-0WY
 1 2R0 311 143 E eixo motriz 1
 2 2R0 311 281 A arruela de retencao 1
 3 2R0 301 807 rolamento de rolo conico 1
 4 2R0 311 422 A eixo engrenagem intermediaria 1
 (4) 2R0 311 422 B eixo engrenagem intermediaria 1
 5 2R0 311 361 engrenagem 5a.marcha
Z=57
1
 (5) 2R0 311 361 A engrenagem 5a.marcha
Z=57
1
 6 2R0 311 285 engrenagem 3. velocidade
Z=31
1
 (6) 2R0 311 285 E engrenagem 3. velocidade
Z=31
1
 7 2R0 311 497 engrenagem MOTRIZ
Z=45
1
 (7) 2R0 311 497 B engrenagem MOTRIZ
Z=45
1
 8 N 012 372 2 anel de seguranca 45X1,75 1
 9 2P0 311 187 anel de seguranca 1
 10 2R0 311 427 rolamento de rolo conico
caixa de mudancas
1
 11 2R0 311 380 AA arruela de friccao 2,35 MM 1
 (11) 2R0 311 380 arruela de friccao 1,40 MM 1
 (11) 2R0 311 380 A arruela de friccao 1,45 MM 1
 (11) 2R0 311 380 B arruela de friccao 1,50 MM 1
 (11) 2R0 311 380 C arruela de friccao 1,55 MM 1
 (11) 2R0 311 380 D arruela de friccao 1,60 MM 1
 (11) 2R0 311 380 E arruela de friccao 1,65 MM 1
 (11) 2R0 311 380 F arruela de friccao 1,70 MM 1
 (11) 2R0 311 380 G arruela de friccao 1,75 MM 1
 (11) 2R0 311 380 H arruela de friccao 1,80 MM 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (11) 2R0 311 380 J arruela de friccao 1,85 MM 1
 (11) 2R0 311 380 K arruela de friccao 1,90 MM 1
 (11) 2R0 311 380 L arruela de friccao 1,95 MM 1
 (11) 2R0 311 380 M arruela de friccao 2,00 MM 1
 (11) 2R0 311 380 N arruela de friccao 2,05 MM 1
 (11) 2R0 311 380 P arruela de friccao 2,10 MM 1
 (11) 2R0 311 380 Q arruela de friccao 2,15 MM 1
 (11) 2R0 311 380 R arruela de friccao 2,20 MM 1
 (11) 2R0 311 380 S arruela de friccao 2,25 MM 1
 (11) 2R0 311 380 T arruela de friccao 2,30 MM 1
 12 2R0 311 427 rolamento de rolo conico
caixa de mudancas
1
 13 2R0 311 461 eixo secundario 1
 14 2R0 311 213 rolamento de agulhas 1
 15 2R0 311 761 engrenagem marcha
a re
1
 (15) 2R0 311 761 A engrenagem marcha
a re
1
 16 2P0 311 305 C corpo sincronizador 5. veloc. e
marcha-re
1
 17 2R0 311 243 corpo sincronizador 5. veloc. e
marcha-re
1
 18 2R0 311 295 anel sincronizador 1
 19 2P0 311 242 luva de engate 5. veloc. e
marcha-re
1
 20 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 21 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 22 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 23 2R0 311 287 M anel de retencao 2,40 MM 1
 (23) 2R0 311 287 anel de retencao 1,80 MM 1
 (23) 2R0 311 287 B anel de retencao 1,90 MM 1
 (23) 2R0 311 287 F anel de retencao 2,10 MM 1
 (23) 2R0 311 287 H anel de retencao 2,20 MM 1
 (23) 2R0 311 287 K anel de retencao 2,30 MM 1
 (23) 2R0 311 287 L anel de retencao 2,35 MM 1
 (23) 2R0 311 287 J anel de retencao 2,25 MM 1
 (23) 2R0 311 287 A anel de retencao 1,85 MM 1
 (23) 2R0 311 287 C anel de retencao 1,95 MM 1
 (23) 2R0 311 287 D anel de retencao 2,00 MM 1
 (23) 2R0 311 287 E anel de retencao 2,05 MM 1
 (23) 2R0 311 287 G anel de retencao 2,15 MM 1
 24 2R0 311 648 rolamento de agulhas 1
 25 2R0 311 153 engrenagem 5a.marcha 1
 (25) 2R0 311 153 A engrenagem 5a.marcha 1
 26 2R0 311 213 rolamento de agulhas 1
 27 2R0 311 251 engrenagem 1. velocidade 1
 (27) 2R0 311 251 B engrenagem 1. velocidade 1
 28 2R0 311 167 luva de engate 1
 29 2P0 311 243 B corpo sincronizador 1./2. marcha 1
 30 2R0 311 244 corpo sincronizador 1./2. marcha 1
 31 2R0 311 297 anel sincronizador 1./2. marcha 1
 32 2R0 311 297 anel sincronizador 1./2. marcha 1
 33 2P0 311 255 A luva de engate 1./2. marcha 1
 34 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 35 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 36 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 37 2R0 311 287 M anel de retencao 2,40 MM 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:37
Observação
ETKA
Página: 003 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (37) 2R0 311 287 anel de retencao 1,80 MM 1
 (37) 2R0 311 287 B anel de retencao 1,90 MM 1
 (37) 2R0 311 287 F anel de retencao 2,10 MM 1
 (37) 2R0 311 287 H anel de retencao 2,20 MM 1
 (37) 2R0 311 287 K anel de retencao 2,30 MM 1
 (37) 2R0 311 287 L anel de retencao 2,35 MM 1
 (37) 2R0 311 287 J anel de retencao 2,25 MM 1
 (37) 2R0 311 287 A anel de retencao 1,85 MM 1
 (37) 2R0 311 287 C anel de retencao 1,95 MM 1
 (37) 2R0 311 287 D anel de retencao 2,00 MM 1
 (37) 2R0 311 287 E anel de retencao 2,05 MM 1
 (37) 2R0 311 287 G anel de retencao 2,15 MM 1
 38 2R0 311 229 rolamento de agulhas 1
 39 2R0 311 261 engrenagem 2. velocidade 1
 (39) 2R0 311 261 C engrenagem 2. velocidade 1
 40 2R0 311 167 luva de engate 1
 41 2R0 301 469 arruela intermediaria 1
 42 2R0 311 511 B espacador
rolamento de agulhas
1
 43 2R0 311 229 rolamento de agulhas 1
 44 2R0 311 285 A engrenagem 3. velocidade 1
 (44) 2R0 311 285 F engrenagem 3. velocidade 1
 45 2R0 311 160 A luva de engate 1
 46 2P0 311 319 corpo sincronizador 3./4. velocid. 1
 47 2R0 311 309 corpo sincronizador 3./4. velocid. 1
 48 2R0 311 295 anel sincronizador 1
 49 2R0 311 269 anel sincronizador 3./4. velocid. 1
 50 2P0 311 160 luva de engate 1
 51 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 52 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 53 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 54 2R0 311 287 S anel de retencao 2,20 MM 1
 (54) 2R0 311 287 N anel de retencao 1,80 MM 1
 (54) 2R0 311 287 P anel de retencao 1,90 MM 1
 (54) 2R0 311 287 Q anel de retencao 2,00 MM 1
 (54) 2R0 311 287 R anel de retencao 2,10 MM 1
 55 2R0 311 219 A rolamento de rolo conico 1
 56 2R0 311 507 engrenagem reversora marcha
a re
1
 (56) 2R0 311 507 C engrenagem reversora marcha
a re
1
 57 2R0 311 848 rolamento de agulhas 2
 58 2R0 311 515 eixo da marcha-re 1
 59 2RD 301 281 parafuso cilindrico
sextavado internamente
2
 60 2R0 311 457 anel de vedacao 2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-45
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:38
Observação
ETKA
Página: 001 EPIS 546
engrenagens e eixos 5S-420 HD PR-0WM
 1 2R0 311 143 E eixo motriz 1
 2 2R0 311 281 A arruela de retencao 1
 3 2R0 301 807 rolamento de rolo conico 1
 4 2R0 311 422 A eixo engrenagem intermediaria 1
 (4) 2R0 311 422 B eixo engrenagem intermediaria 1
 5 2R0 311 361 engrenagem 5a.marcha
Z=57
1
 (5) 2R0 311 361 A engrenagem 5a.marcha
Z=57
1
 6 2R0 311 285 engrenagem 3. velocidade
Z=31
1
 (6) 2R0 311 285 E engrenagem 3. velocidade
Z=31
1
 7 2R0 311 497 engrenagem MOTRIZ
Z=45
1
 (7) 2R0 311 497 B engrenagem MOTRIZ
Z=45
1
 8 N 012 372 2 anel de seguranca 45X1,75 1
 9 2P0 311 187 anel de seguranca 1
 10 2R0 311 427 rolamento de rolo conico
caixa de mudancas
1
 11 2R0 311 380 AA arruela de friccao 2,35 MM 1
 (11) 2R0 311 380 arruela de friccao 1,40 MM1
 (11) 2R0 311 380 A arruela de friccao 1,45 MM 1
 (11) 2R0 311 380 B arruela de friccao 1,50 MM 1
 (11) 2R0 311 380 C arruela de friccao 1,55 MM 1
 (11) 2R0 311 380 D arruela de friccao 1,60 MM 1
 (11) 2R0 311 380 E arruela de friccao 1,65 MM 1
 (11) 2R0 311 380 F arruela de friccao 1,70 MM 1
 (11) 2R0 311 380 G arruela de friccao 1,75 MM 1
 (11) 2R0 311 380 H arruela de friccao 1,80 MM 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-45
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:38
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (11) 2R0 311 380 J arruela de friccao 1,85 MM 1
 (11) 2R0 311 380 K arruela de friccao 1,90 MM 1
 (11) 2R0 311 380 L arruela de friccao 1,95 MM 1
 (11) 2R0 311 380 M arruela de friccao 2,00 MM 1
 (11) 2R0 311 380 N arruela de friccao 2,05 MM 1
 (11) 2R0 311 380 P arruela de friccao 2,10 MM 1
 (11) 2R0 311 380 Q arruela de friccao 2,15 MM 1
 (11) 2R0 311 380 R arruela de friccao 2,20 MM 1
 (11) 2R0 311 380 S arruela de friccao 2,25 MM 1
 (11) 2R0 311 380 T arruela de friccao 2,30 MM 1
 12 2R0 311 427 rolamento de rolo conico
caixa de mudancas
1
 13 2R0 311 461 eixo secundario 1
 14 2R0 311 213 rolamento de agulhas 1
 15 2R0 311 761 engrenagem marcha
a re
1
 (15) 2R0 311 761 A engrenagem marcha
a re
1
 16 2P0 311 305 C corpo sincronizador 5. veloc. e
marcha-re
1
 17 2R0 311 243 corpo sincronizador 5. veloc. e
marcha-re
1
 18 2R0 311 295 anel sincronizador 1
 19 2P0 311 242 luva de engate 5. veloc. e
marcha-re
1
 20 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 21 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 22 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 23 2R0 311 287 M anel de retencao 2,40 MM 1
 (23) 2R0 311 287 anel de retencao 1,80 MM 1
 (23) 2R0 311 287 B anel de retencao 1,90 MM 1
 (23) 2R0 311 287 F anel de retencao 2,10 MM 1
 (23) 2R0 311 287 H anel de retencao 2,20 MM 1
 (23) 2R0 311 287 K anel de retencao 2,30 MM 1
 (23) 2R0 311 287 L anel de retencao 2,35 MM 1
 (23) 2R0 311 287 J anel de retencao 2,25 MM 1
 (23) 2R0 311 287 A anel de retencao 1,85 MM 1
 (23) 2R0 311 287 C anel de retencao 1,95 MM 1
 (23) 2R0 311 287 D anel de retencao 2,00 MM 1
 (23) 2R0 311 287 E anel de retencao 2,05 MM 1
 (23) 2R0 311 287 G anel de retencao 2,15 MM 1
 24 2R0 311 648 rolamento de agulhas 1
 25 2R0 311 153 engrenagem 5a.marcha 1
 (25) 2R0 311 153 A engrenagem 5a.marcha 1
 26 2R0 311 213 rolamento de agulhas 1
 27 2R0 311 251 engrenagem 1. velocidade 1
 (27) 2R0 311 251 B engrenagem 1. velocidade 1
 28 2R0 311 167 luva de engate 1
 29 2P0 311 243 B corpo sincronizador 1./2. marcha 1
 30 2R0 311 244 corpo sincronizador 1./2. marcha 1
 31 2R0 311 297 anel sincronizador 1./2. marcha 1
 32 2R0 311 297 anel sincronizador 1./2. marcha 1
 33 2P0 311 255 A luva de engate 1./2. marcha 1
 34 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 35 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 36 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 37 2R0 311 287 M anel de retencao 2,40 MM 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
3
SG
11
Ilustração
311-45
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:38
Observação
ETKA
Página: 003 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (37) 2R0 311 287 anel de retencao 1,80 MM 1
 (37) 2R0 311 287 B anel de retencao 1,90 MM 1
 (37) 2R0 311 287 F anel de retencao 2,10 MM 1
 (37) 2R0 311 287 H anel de retencao 2,20 MM 1
 (37) 2R0 311 287 K anel de retencao 2,30 MM 1
 (37) 2R0 311 287 L anel de retencao 2,35 MM 1
 (37) 2R0 311 287 J anel de retencao 2,25 MM 1
 (37) 2R0 311 287 A anel de retencao 1,85 MM 1
 (37) 2R0 311 287 C anel de retencao 1,95 MM 1
 (37) 2R0 311 287 D anel de retencao 2,00 MM 1
 (37) 2R0 311 287 E anel de retencao 2,05 MM 1
 (37) 2R0 311 287 G anel de retencao 2,15 MM 1
 38 2R0 311 229 rolamento de agulhas 1
 39 2R0 311 261 engrenagem 2. velocidade 1
 (39) 2R0 311 261 C engrenagem 2. velocidade 1
 40 2R0 311 167 luva de engate 1
 41 2R0 301 469 arruela intermediaria 1
 42 2R0 311 511 B espacador
rolamento de agulhas
1
 43 2R0 311 229 rolamento de agulhas 1
 44 2R0 311 285 A engrenagem 3. velocidade 1
 (44) 2R0 311 285 F engrenagem 3. velocidade 1
 45 2R0 311 160 A luva de engate 1
 46 2P0 311 319 corpo sincronizador 3./4. velocid. 1
 47 2R0 311 309 corpo sincronizador 3./4. velocid. 1
 48 2R0 311 295 anel sincronizador 1
 49 2R0 311 269 anel sincronizador 3./4. velocid. 1
 50 2P0 311 160 luva de engate 1
 51 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 52 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 53 2R0 398 101 jogo de pecas para reparo
caixa de mudancas
1
 54 2R0 311 287 S anel de retencao 2,20 MM 1
 (54) 2R0 311 287 N anel de retencao 1,80 MM 1
 (54) 2R0 311 287 P anel de retencao 1,90 MM 1
 (54) 2R0 311 287 Q anel de retencao 2,00 MM 1
 (54) 2R0 311 287 R anel de retencao 2,10 MM 1
 55 2R0 311 219 A rolamento de rolo conico 1
 56 2R0 311 507 engrenagem reversora marcha
a re
1
 (56) 2R0 311 507 C engrenagem reversora marcha
a re
1
 57 2R0 311 848 rolamento de agulhas 2
 58 2R0 311 515 eixo da marcha-re 1
 59 2RD 301 281 parafuso cilindrico
sextavado internamente
2
 60 2R0 311 457 anel de vedacao 2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
07
Ilustração
407-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:38
Observação
ETKA
Página: 001 EPIS 546
eixo dianteiro PR-0WY
 2 2R0 401 031 G corpo eixo dianteiro 1
 3 2R0 407 303 A manga do eixo dianteiro le 1
 (3) 2R0 407 304 A manga do eixo dianteiro ld 1
 4 2R0 407 717 D alavanca da direcao 1
 5 2R0 407 021 A alavanca da direcao le 1
 (5) 2R0 407 022 A alavanca da direcao ld 1
 6 2R0 407 361 A pino 33MM 2
 7 2R0 407 171 G casquilho
rolamento de agulhas
4
 8 2R0 407 641 C anel de vedacao 4
 9 2R0 407 071 arruela de friccao 0,203MM CN
 10 2RD 407 689 A parafuso sextavado 1/2X13 2
 11 2R0 407 393 A rolamento axial 1
 (11) 2P0 407 393 C rolamento de rolo cilindrico 1
 12 2R0 407 375 A tampa de fechamento 4
 13 2R0 412 117 chaveta 3
 14 2VC 499 071 porca de coroa 1" 3
 15 2R0 407 261 contra-pino 3/16"X2" 3
 16 2R0 419 548 pino de retencao 2
 17 2RD 407 751 B porca 7/16 - 20 2
 18 2R0 401 161 engraxadeira de pressao 2
 19 2R0 401 161 A engraxadeira de pressao 2
 20 2RD 407 751 A porca 1/2X13 2
 23 2RD 499 125 A parafuso sextavado 5/8"X18X84 4
 - 2P0 407 407 B pino de bloqueio 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
07
Ilustração
407-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:39
Observação
ETKA
Página: 001 EPIS 546
eixo dianteiro PR-0WM
 2 2R0 401 031 F corpo eixo dianteiro 1
 3 2R0 405 311 C manga do eixo dianteiro le 1
 (3) 2R0 405 312 C manga do eixo dianteiro ld 1
 4 2R0 407 717 D alavanca da direcao 1
 5 2R0 407 021 A alavanca da direcao le 1
 (5) 2R0 407 022 A alavanca da direcao ld 1
 6 2R0 407 361 A pino 33MM 2
 8 2R0 407 641 B anel de vedacao 4
 9 2R0 407 071 arruela de friccao 0,203MM CN
 10 2RD 407 689 A parafuso sextavado 1/2X13 2
 11 2R0 407 393 A rolamento axial 1
 (11) 2P0 407 393 B rolamento de rolo cilindrico 1
 12 2R0 407 375 tampa de fechamento 4
 13 2R0 412 117 chaveta 3
 14 2VC 499 071 porca de coroa 1" 3
 15 2R0 407 261 contra-pino3/16"X2" 3
 16 2R0 419 548 pino de retencao 2
 17 2RD 407 751 B porca 7/16 - 20 2
 18 2R0 401 161 engraxadeira de pressao 2
 19 2R0 401 161 A engraxadeira de pressao 2
 20 2RD 407 751 A porca 1/2X13 2
 22 2RD 511 295 arruela inferior 16
 23 2RD 499 125 parafuso sextavado 5/8"X18X64 4
 (23) 2RD 499 125 A parafuso sextavado 5/8"X18X84 4
 24 2RD 501 295 porca sextavada 5/8"X18 8
 - 2P0 407 407 B pino de bloqueio 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
07
Ilustração
407-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:39
Observação
ETKA
Página: 001 EPIS 546
eixo dianteiro PR-0WW
 1 2P0 401 031 A corpo eixo dianteiro 1
 2 2P0 405 311 manga do eixo le 1
 (2) 2P0 405 312 manga do eixo ld 1
 4 2P0 407 021 alavanca da direcao le 1
 (4) 2P0 407 022 alavanca da direcao ld 1
 6 2P0 407 717 C alavanca da direcao 1
 7 2P0 407 361 pino 2
 8 2R0 407 641 B anel de vedacao 4
 9 2R0 407 071 arruela de friccao 0,203MM 2
 10 2P0 407 407 C parafuso sextavado 1/2"X13 2
 11 2RD 407 751 A porca 1/2X13 2
 12 2P0 407 393 rolamento de rolo cilindrico 1
 13 2P0 407 375 tampa de fecho 4
 14 2R0 419 548 pino de retencao 2
 15 2RD 407 751 B porca 7/16 - 20 2
 24 2P0 407 407 D parafuso sextavado M12X1,25X55 8
 25 2P0 407 407 E parafuso sextavado M14X1,5X60 4
 26 2P0 407 545 anel 1
 27 2P0 407 172 bucha 1
 29 2P0 407 407 G parafuso sextavado M16X1,5X65 2
 - 2P0 407 407 F parafuso sextavado M8X1,25X12 8
 - 2P0 615 311 defletor 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
07
Ilustração
407-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:40
Observação
ETKA
Página: 001 EPIS 546
cubo da roda
tambor de freio
 2 2R0 407 617 cubo da roda 2 PR-0WM
 (2) 2R0 407 617 A cubo da roda 2 PR-0WY
 3 2R0 407 667 rolamento de rolo conico TIMKEN 2 PR- 0WY
 3A 2RD 407 633 capa-rolamento conico 2 PR-0WM
 3B 2RD 407 632 cone 2 PR-0WM
 4 2R0 407 673 A rolamento de rolo conico TIMKEN 2 P R-0WY
 4A 2RD 407 637 cone-
rolamento conico
2 PR-0WM
 4B 2RD 407 628 capa-rolamento conico externo 2 PR-0W M
 5 2P0 407 635 arruela adaptadora 2 PR-0WW,0WM
 (5) 2P0 407 635 A arruela de apoio 2 PR-0WY
 6 2R0 407 261 A pino de seguranca 2
 7 2P0 407 345 A capa 2
 8 2RD 407 641 retentor de eixo 2 PR-0WM
 (8) 2R0 407 373 retentor de eixo 2 PR-0WY
 10 2R0 609 617 A tambor de freio 120MM 2
 11 2TA 601 139 parafuso da roda 5/8"X18X64 4
 12 2RD 407 672 A porca de coroa 2
 12 2R0 407 407 A porca de coroa 2 PR-0WY
 13 N 020 116 1 porca da roda M18X1,5 12
 - 2P0 407 613 cubo da roda com rotor 2 PR-0WW
 - 2R0 407 613 E cubo da roda com rotor 2 PR-0WY
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
11
Ilustração
411-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:40
Observação
ETKA
Página: 001 EPIS 546
suporte para mola
barra estabilizadora completa
 1 2P0 411 025 barra estabilizadora completa 1
 (1) 2VC 411 011 A barra estabilizadora completa di anteiro 1 PR-VV0
 3 2P0 411 041 mancal 2
 5 2P0 411 317 tirante
barra estabilizadora completa
2
 (5) 2VC 411 049 tirante
barra estabilizadora completa
2 PR-VV0
 5A 2RF 411 049 apoio do estabilizador 2 PR-0WM,VV1,
0WY
 6A 2W0 411 055 B bracadeira de aperto 2 PR-0WM,VV1,
0WY
 (6A) TAR 411 053 bracadeira de aperto dianteiro 2
 (6A) 2R0 411 035 placa/ chapa 2 PR-VV0
 7 2P0 411 357 grampo de fixacao 2
 (7) T06 411 067 estribo de mola 2 PR-VV0
 9 2P0 411 085 A suporte
estabilizador
2 PR-VV0
 10 TAP 411 111 batente 88MM 2
 11 2R0 411 129 A grampo 4 PR-0WW
 (11) 2R0 411 129 A grampo 2 PR-0WM,VV1,
0WY
 (11) 2R0 411 129 C grampo 2 PR-0WM,VV1,
0WY
 12 TAP 411 167 jumelo de mola 4
 25 2RD 499 063 parafuso sextavado 6
 30 N 010 149 2 parafuso sextavado M14X1,5X90 4 PR- 0WM,VV1,
0WY
 31 2VG 411 765 parafuso sextavado M16X1,5X95 4
 (31) WHT 005 103 parafuso sextavado M12X60 4 PR-VV0
 35 T2D 411 239 porca sextavada 4
 (35) WHT 005 108 porca sextavada M12 4 PR-VV0
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
11
Ilustração
411-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:40
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 35A 2W0 703 529 J arruela inferior 5/8 4
 36 N 022 149 1 porca sextavada, autotravante 4
 37 2RD 599 179 porca sextavada 8
 40 WHT 005 134 porca sextavada, autotravante M16 6
 43 2W0 703 529 AM arruela inferior 8
 44 2Z0 703 529 B arruela inferior 16X30 8
 52 2P0 411 086 suporte para barra estabiliz. diant eiro 2
 (52) T06 411 063 bracadeira de aperto 2 PR-VV0
 53 TAP 413 353 apoio para amortecedor le 1
 (53) TAP 413 354 apoio para amortecedor ld 1
 54 N 011 527 2 arruela inferior A10,5 4
 55 2P0 411 101 A feixe de mola dianteiro 2 PR-0WM+5E D
 (55) 2R0 411 101 B mola plana dianteiro 2 PR-0WM+5EA+
VV0
 (55) 2R0 411 101 C mola plana dianteiro 2 PR-0WY,0WM+
5EA+VV0
 (55) 2P0 411 101 D feixe de mola dianteiro le 2 PR- 0WW
 - 2RF 411 039 A suporte para barra estabiliz. dia nteiro 2 PR-0WM,VV1,
0WY
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
13
Ilustração
413-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:41
Observação
ETKA
Página: 001 EPIS 546
amortecedor.
 1 N 010 200 1 parafuso sextavado M14 X 90MM 2
 2 2RD 513 479 disco p. mancal borracha/metal 2
 3 N 022 150 4 porca sextavada, autotravante 2
 4 N 106 400 01 parafuso sextavado 2
 5 N 011 531 19 arruela inferior 12X24X2,5 2
 6 N 906 350 01 porca sextavada, autotravante M1 2X1,5 2
 7 2P0 413 031 C amortecedor. dianteiro 2 PR-0WW
 (7) 2RF 413 031 amortecedor. dianteiro 2 PR-0WM,0WY
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
15
Ilustração
415-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
15:41
Observação
ETKA
Página: 001 EPIS 546
volante de direcao
coluna de direcao
 1 2P0 422 569 guarnicao 1
 2 2P0 415 413 cobertura p. coluna de direcao 1
 3 TJG 415 769 cobertura 1
 5 N 100 829 12 parafuso sextavado (combinado) M 6X16 2
 6 2R0 419 635 parafuso sextavado 3/8"X50 1
 7 2W0 703 529 D arruela inferior 10,5X19X2,4 2
 8 2P0 415 065 coluna de direcao 1
 (8) 2R0 415 065 coluna de direcao 1
 9 2P0 953 515 revestimento - parte superior 1
 1NN preto
 10 WHT 005 023 porca sextavada 3/8X16 4
 11 2W0 703 529 AB arruela inferior 8.4X17X2.00 2
 12 N 101 092 10 parafuso de colar sextavado M8X3 0 4
 13 N 014 138 6 parafuso lenticular 1
 14 N 011 666 7 arruela inferior B6,4X18X1,6 1
 15 N 106 567 02 paraf. chapa sextavado interno 4 ,2X16 2
 16 2P0 953 516 revestimento - parte inferior 1
 1NN preto
 17 2RD 415 651 B volante de direcao 1
 18 N 012 238 1 arruela mola B16X30X1,6 1
 19 T00 415 993 porca sextavada M16X1,5 1
 20 2RD 419 669 tecla de acionamento da buzina 1
 21 2P0 422 699 defletor 1
 22 N 011 525 8 arruela inferior A8,4 4
 23 N 010 242 12 parafuso sextavado M8X25 4
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
4
SG
15
Ilustração
415-60
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:04
Observação
ETKA
Página: 001 EPIS 546
barra de direcao
 5 2R0 415 801 A barra de direcao 1 PR-0WM
 (5) 2P0 415 801 barra de direcao 1 PR-0WW
 (5) 2RF 415 801 haste de ligacao 1 PR-0WY
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Númeroda peça Denominação Un Dados de modelo
4
SG
17
Ilustração
417-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:05
Observação
ETKA
Página: 001 EPIS 546
direcao hidraulica
 1 2P0 422 055 D mecanismo de direcao ZF 1 PR-0WW,0W M
 (1) 2R0 422 053 A mecanismo de direcao ZF 1 PR-0WY
 2 T11 511 201 arruela inferior 3
 (2) 2RA 499 085 arruela inferior 1 PR-0WW,0WM
 3 T11 599 501 porca sextavada 3
 4 2P0 415 369 suporte da caixa 1
 6 2RR 599 183 B parafuso lenticular M18X1.5X110 1
 7 N 040 188 1 parafuso sextavado M14X1,5X50 2
 8 2RR 599 183 B parafuso lenticular M18X1.5X110 3
 9 2RA 499 085 arruela inferior 4
 (9) 2W0 703 529 AM arruela inferior 4
 10 2RA 499 085 arruela inferior 3
 11 2RD 599 179 porca sextavada 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
5
SG
01
Ilustração
501-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:06
Observação
ETKA
Página: 001 EPIS 546
eixo traseiro
 - 2P0 500 051 AF eixo traseiro 4.10:1 1 PR-0WM+7WJ
 - 2P0 500 051 S eixo traseiro 4.63:1 1 PR-0WY+7WA
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
5
SG
01
Ilustração
501-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:23
Observação
ETKA
Página: 001 EPIS 546
eixo traseiro
 - 2P0 500 051 AR eixo traseiro 4.30:1 1 PR-0WY+7WT
 - 2P0 500 051 AS eixo traseiro 4.56:1 1 PR-0WY+7WR
 1 2R0 525 041 carcaca
diferencial
1
 2 2RD 525 455 A parafuso sextavado M14X1,75X85 2
 3 2R0 525 121 B caixa da engrenagem compensac. 1
 4 2R0 525 155 satelite do diferencial, gde. 2
 5 2RD 525 189 arruela de friccao 4
 6 2S0 525 717 C cruzeta 1
 7 2R0 525 159 A engrenagem planetaria 2
 8 2R0 525 271 B arruela de friccao 2
 9 2RD 525 851 B parafuso sextavado M14X2X60 12
 10 2R0 525 142 pinhao e coroa do diferencial 4,30: 1 1 PR-0WY+7WT
 (10) 2R4 525 142 pinhao e coroa do diferencial 4,56 :1 1 PR-0WY+7WR
 11A 2R0 501 319 E rolamento de rolo conico 2
 11 2R0 525 195 A cone-
rolamento conico
2
 12 2R0 525 197 A capa-rolamento conico 2
 13 2R0 501 215 porca ranhurada 2
 14 2R0 525 217 contra-pino 2
 15 2R0 525 121 C caixa do pinhao 1
 16 2R0 525 253 capa-rolamento conico 1
 17A 2R0 501 319 F rolamento de rolo conico 1
 17 2R0 525 255 A cone-
rolamento conico
1
 18 2R0 525 491 anel "O" 1
 19 2R0 501 225 calco
caixa do pinhao
1,00MM 1
 (19) 2R0 501 225 A calco
caixa do pinhao
1,04MM CN
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
5
SG
01
Ilustração
501-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:23
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (19) 2R0 501 225 B calco
caixa do pinhao
1,08MM CN
 (19) 2R0 501 225 C calco
caixa do pinhao
1,12MM CN
 (19) 2R0 501 225 D calco
caixa do pinhao
1,16MM CN
 (19) 2R0 501 225 E calco
caixa do pinhao
1,20MM CN
 (19) 2R0 501 225 F calco
caixa do pinhao
1,24MM CN
 (19) 2R0 501 225 G calco
caixa do pinhao
1,28MM CN
 (19) 2R0 501 225 H calco
caixa do pinhao
1,32MM CN
 (19) 2R0 501 225 J calco
caixa do pinhao
1,36MM CN
 (19) 2R0 501 225 K calco
caixa do pinhao
1,40MM CN
 (19) 2R0 501 225 L calco
caixa do pinhao
1,44MM CN
 (19) 2R0 501 225 M calco
caixa do pinhao
1,48MM CN
 (19) 2R0 501 225 N calco
caixa do pinhao
1,52MM CN
 20A 2R0 501 319 G rolamento de rolo conico 1
 20 2R0 525 253 A cone-
rolamento conico
1
 21 2R0 525 255 B capa-rolamento conico 1
 22 T12 525 275 anel de vedacao 1
 23 2R0 525 186 trava de seguranca 1
 24 2RD 525 455 B parafuso sextavado M14X1,75X85 2
 25 2RD 525 215 porca de pinhao M32X1,5 1
 26 2R0 525 283 D cabecote do garfo 1550 1
 27 2R0 521 339 defletor 1
 28 2R0 501 091 J carcaca
eixo traseiro
1
 29 2RD 599 183 parafuso sextavado M12X1,75X30 10
 30 2RD 599 183 A parafuso sextavado M12X1,75X60 2
 31 2RG 525 389 tampao de aco roscado 1
 32 2RG 525 389 tampao de aco roscado 1
 33 2W0 507 141 conector de cabos 1
 34 2R0 501 203 semi-eixo traseiro le 1
 (34) 2R0 501 204 semi-eixo traseiro ld 1
 35 2RD 599 651 A parafuso sextavado M14 1
 (35) 2RD 599 651 B parafuso sextavado M14 1
 36 2W0 703 529 Q arruela inferior 1
 37 2TA 499 071 A porca sextavada, autotravante 1
 38 2R0 607 881 suporte da valvula 1
 39 2R0 525 529 batente limitador 1
 40 2R0 525 529 A batente limitador 1
 41 2R0 598 081 C jogo de reparo para
diferencial
1
 42 2RD 501 471 porca de ajuste 4
 43 2R0 512 116 A arruela inferior 2
 44 2TA 501 227 parafuso sextavado 24
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
5
SG
11
Ilustração
511-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:23
Observação
ETKA
Página: 001 EPIS 546
suspensao
 2 TAP 599 191 jumelo de mola
casquilho
2
 3 TAP 599 177 arruela inferior 4
 4 TAP 599 203 parafuso sextavado 4
 5 TAP 511 179 bucha roscada 2
 6 TAP 511 179 A casquilho de guia 2
 7 TAP 599 205 parafuso sextavado 2
 8 2P0 511 235 suporte 4 PR-0WW
 (8) TAP 511 279 suporte 4 PR-0WM
 (8) 2R0 511 235 A suporte 4 PR-0WY
 9 N 010 146 2 parafuso sextavado 12 PR-0WW
 (9) N 040 188 1 parafuso sextavado M14X1,5X50 12 P R-0WM,0WY
 10 2RD 599 179 porca sextavada 12 PR-0WW
 11 2W0 703 529 AM arruela inferior 32 PR-0WM,0WY,
0WW
 12 2P0 599 173 grampo 4 PR-0WW
 (12) 2R0 599 173 K grampo 395 4 PR-0WY
 (12) 2SH 599 173 A grampo 4 PR-0WM
 13 2P0 599 175 placa/ chapa 2 PR-0WW
 (13) TAP 599 175 placa/ chapa 2 PR-0WM,0WY
 14 2P0 511 337 suporte para barra estabiliz. 2 PR-0 WW+0BB
 (14) TAP 511 315 suporte para barra estabiliz. 2 PR- 0WM,0WY
 15 T2D 411 239 porca sextavada 8
 16 2Z0 703 529 B arruela inferior 16X30 8
 17 TAP 511 095 barra estabilizadora completa 1 PR-0 WM,0WY+
0BB
 18 600 511 421 mancal de borracha 6 PR-0BB
 19 N 010 149 2 parafuso sextavado M14X1,5X90 4 PR- 0WW+0BB
 20 2Z0 703 529 A arruela inferior 12 PR-0WW,0WM,
0WY
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
5
SG
11
Ilustração
511-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:23
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (20) 2W0 703 529 AM arruela inferior 4 PR-0WW+0BB
 21 2RD 599 179 porca sextavada 2 PR-0WW+0BB
 22 2R0 411 041 mancal 2 PR-0BB
 23 TH7 511 091 apoio do estabilizador 2 PR-0WM,0WY+
0BB
 (23) 2P0 511 467 apoio do estabilizador 2 PR-0WW+0BB
 24 600 511 417 bracadeira 2 PR-0WM,0WY+
0BB
 (24) 2P0 511 417 bracadeira tensora 2 PR-0WW+0BB
 25 WHT 005 133 porca sextavada, autotravante 4 PR-0 BB
 26 WHT 005 119 parafuso sextavado M12X1,75X45 16 PR- 0BB
 27 2W0 703 529 AL arruela inferior 8 PR-0BB
 28 N 010 149 2 parafuso sextavado M14X1,5X90 4 PR- 0WM,0WY+
0BB
 29 2RD 599 179 porca sextavada 4 PR-0BB
 30 TAP 803 683 suporte
tirante
traseiro 2 PR-0WW,0WM,
0WY
 31 N 010 230 4 parafuso sextavado 6 PR-0WW,0WM,
0WY
 32 WHT 005 130 porca sextavada, autotravante 6 PR-0 WW,0WM,
0WY
 37 TAP 511 353 batente 2
 38 TAP 803 643 reforco traseiro 2
 39 N 010 275 4 parafuso sextavado M10X35 14
 40 WHT 005 119 parafuso sextavado M12X1,75X45 4
 41 2W0 703 529 AL arruela inferior 4
 43 2W0 703 529 Q arruela inferior 2
 44 2P0 511 151 D feixe de mola 2 PR-0WW
 (44) 2P0 511 151 A feixe de mola 2 PR-0WM
 (44) 2R0 511 151 N feixe de mola traseiro
50MM
2 PR-0WY
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
01
Ilustração
601-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:24
ObservaçãoETKA
Página: 001 EPIS 546
roda PR-C1D
 1 2R0 601 027 B roda 'aco' 6,00X17,5" 4 PR-0WW
 Z31 cromo brilhante MAXION
 (1) 2R0 601 027 B roda 'aco' 6,00X17,5" 6 PR-0WM,0WY
 Z31 cromo brilhante MAXION
 (1) 2R0 601 027 B roda 'aco' 6,00X17,5" 1 PR-1G2
 Z31 cromo brilhante MAXION
 (1) 2R0 601 027 B roda 'aco' 6,00X17,5" 4 PR-0WW
 Z31 cromo brilhante MAXION
 (1) 2R0 601 027 B roda 'aco' 6,00X17,5" 6 PR-0WM,0WY
 Z31 cromo brilhante MAXION
 (1) 2R0 601 027 B roda 'aco' 6,00X17,5" 1 PR-1G2
 Z31 cromo brilhante MAXION
 2 2RD 601 373 valvula, pneumatica TAMPA NYLON 4 PR- 0WW
 (2) >2RD 601 373 valvula, pneumatica TAMPA NYLON 6 PR -0WM,0WY
 (2) 2RD 601 373 valvula, pneumatica TAMPA NYLON 1 PR -0WM,0WY+
1G2
 3 N 020 116 1 porca da roda M18X1,5 12
 4 2RD 601 371 tubo de prolongamento traseiro 2 PR-0 WM,0WY
 5 2VB 601 151 anel de cobertura 2
 Z31 cromo brilhante
 6 2TA 601 161 pino de fixacao da roda M18 X 90 12
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:24
Observação
ETKA
Página: 001 EPIS 546
valvula de descarga PR-2M6
 1 2T0 607 359 D valvula de descarga KNOR R 1
 (1) 2T0 607 361 A valvula de descarga WAB CO 1
 4 2RL 698 425 jogo de pecas 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-36
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:25
Observação
ETKA
Página: 001 EPIS 546
valvula de descarga rapida
pecas de fixacao
peca de conexao
dianteiro PR-2M6
 1 valvula de descarga rapida
 3 N 010 242 12 parafuso sextavado M8X25 2
 4 N 011 525 8 arruela inferior A8,4 4
 5 N 022 146 1 porca sextavada, autotravante M8 2
 6 2TA 608 705 B anel de vedacao 3
 7 2TA 608 701 B anel de seguranca 3
 8 2TA 608 703 B anel de aperto 3
 9 2TA 608 717 C peca de juncao NG12-T12 2
 10 2VC 608 719 conexao rapida 90 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-45
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:25
Observação
ETKA
Página: 001 EPIS 546
valvula de descarga
 1 2W0 607 359 valvula de descarga rapida 2
 (1) 2W0 698 137 jogo de pecas
valvula de descarga rapida
2
 (1) TAR 607 996 A parafuso lenticular M6X18 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-46
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:26
Observação
ETKA
Página: 001 EPIS 546
valvula de descarga
pecas de fixacao
peca de conexao PR-2M6
 1 valvula de descarga rapida
 veja ilustracao: 607-45
1
 2 N 104 044 02 parafuso de colar sextavado M10X 40 2
 3 N 023 004 11 porca de colar sextavada,
autotravante
M10 2
 4 2TA 608 705 B anel de vedacao 4
 5 2TA 608 701 B anel de seguranca 4
 6 2TA 608 703 B anel de aperto 4
 7 2VC 608 717 peca de uniao NG12-T8 1
 8 2TA 608 717 C peca de juncao NG12-T12 1
 9 2VC 608 719 conexao rapida 90 2
 10 tubo
 veja ilustracao: 699-90
1
 11 2VC 608 795 A anel 8,5MM
verde
1
 12 2VC 608 797 B anel 12,5 MM
laranja
3
 - N 020 905 7 abracadeira para cabos 6,5X390 4
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-60
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:26
Observação
ETKA
Página: 001 EPIS 546
reservatorio de pressao PR-2M6
 1 2P0 607 252 reservatorio 1
 2 2R0 607 261 D valvula de dreno manual 2
 (2) 2R0 607 261 valvula de dreno 2
 3 TNR 607 316 valvula 2
 4 2TA 608 701 B anel de seguranca 2
 5 2TA 608 705 B anel de vedacao 2
 6 2TA 608 703 B anel de aperto 2
 7 2VC 608 719 B peca de uniao 90 2
 8 2RD 607 999 anel de vedacao 2
 9 2R2 945 511 sensor de pressao 2
 10 N 101 560 04 parafuso sextavado M8X25 1
 11 N 102 723 02 porca de colar sextavada,
autotravante
M10 3
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-63
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:27
Observação
ETKA
Página: 001 EPIS 546
reservatorio de vacuo PR-0WW
 1 2VE 607 252 A reservatorio
DE AR
1
 2 N 013 827 2 anel de vedacao 22X27 1
 3 N 016 163 2 tampao de aco roscado M22X1,5 1
 7 N 901 838 02 porca de colar sextavada,
autotravante
M8 2
 9 2RD 607 383 tampao de aco roscado 1/2" 1
 10 2TA 608 705 B anel de vedacao 1
 11 2TA 608 701 B anel de seguranca 1
 12 2TA 608 703 B anel de aperto 1
 13 2VC 608 719 conexao rapida 90 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
07
Ilustração
607-80
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:27
Observação
ETKA
Página: 001 EPIS 546
tubos e mangueiras
para compressor de ar
 1 2RE 121 255 E bracadeira 4 PR-0WM,0WY
 2 2P0 607 127 F mangueira de ar 1 PR-0WM
 (2) 2P0 607 127 H mangueira de ar 1 PR-0WY
 3 2T2 607 335 amortecedor de pulsacoes 1 PR-0WM,0W Y
 4 2RP 607 659 C cantoneira 37X135MM 1 PR-0WM
 (4) 2T2 607 891 AG suporte 1 PR-0WY
 5 TJG 115 633 cinta para fixacao plastico 1 PR-0WM, 0WY
 6 N 101 560 04 parafuso sextavado M8X25 2 PR-0WM, 0WY
 7 2P0 607 127 J mangueira de ar 1 PR-0WY
 (7) 2P0 607 127 G mangueira de ar 1 PR-0WM
 8 2P0 607 367 A conexao de ar comprimido 1 PR-0WM, 0WY
 15 N 022 149 3 porca sextavada, autotravante M8 1 PR-0WM,0WY
 10 2P0 607 312 F tubo de ar 1 PR-0WM,0WY
 11 T06 607 701 A presilha 2 PR-0WM,0WY
 12 2P0 607 891 F suporte de tubo 2 PR-0WM,0WY
 13 TGG 711 091 parafuso de colar sextavado M10 X 1 .5 4 PR-0WM,0WY
 14 N 011 527 21 arruela inferior 10,5X21X2 9 PR-0W M,0WY
 16 TAE 711 101 parafuso sextavado M8X20 1 PR-0WM,0WY
 17 2P0 607 312 G tubo de ar 1 PR-0WM,0WY
 18 T06 607 701 A presilha 2 PR-0WM,0WY
 19 2S0 607 621 suporte 2 PR-0WM,0WY
 20 N 010 275 3 parafuso sextavado 8 PR-0WM,0WY
 21 2R0 607 815 A adaptador 1 PR-0WM,0WY
 22 2TA 608 717 C peca de juncao NG12-T12 1 PR-0WM,0W Y
 23 2VF 607 312 B tubo de ar 1 PR-0WM,0WY
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:27
Observação
ETKA
Página: 001 EPIS 546
valvula
freio de mao
WABCO PR-2M6
 1 2VC 607 403 valvula 1
 2 T11 607 229 manopla alavanca freio de mao 1
 3 2R0 698 485 A jogo de pecas 1
 4 2R0 698 485 jogo de pecas 1
 5 2VC 607 227 tampa da valvula 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:28
Observação
ETKA
Página: 001 EPIS 546
pecas de fixacao
valvula
freio de mao
PR-2M6
 1 2VC 607 375 peca de conexao 1
 2 2VC 607 862 tubo de ventilacao 1
 3 2TA 608 701 A anel de seguranca 2
 4 2TA 608 703 A anel de aperto 2
 5 2TA 608 705 A anel de vedacao 2
 6 2VC 608 715 B peca de uniao "L"NG8-T8-1/8-
-27NPTF
1
 7 2TB 608 719 peca de conexao NG8-T12 1
 8 2VC 608 795 anel 8,5MM
laranja
2
 9 2VC 608 795 A anel 8,5MM
verde
1
 11 2R0 947 561 interruptor de baixa pressao 1
 12 N 100 632 02 parafuso de colar sextavado M8X2 0 2
 24 alavanca do freio de mao
 veja ilustracao: 608-00
 25 tubo
 veja ilustracao: 699-00
 26 tubo
 veja ilustracao: 699-00
 - 2W0 607 257 conector de cabos pneumatico 2
et_bt1.frm
Família
MIO5Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-26
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:29
Observação
ETKA
Página: 001 EPIS 546
valvula
para pedal do freio
PR-2M6
 1 2R0 607 355 A valvula
alavanca do freio
KNORR 1
 (1) 2R0 607 355 valvula
alavanca do freio
WABCO 1
 19 2R0 698 459 jogo de pecas KNORR 1
 20 2R0 698 459 A jogo de pecas KNORR 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:29
Observação
ETKA
Página: 001 EPIS 546
valvula
para pedal do freio
conectores
PR-2M6
 1 2TA 608 703 B anel de aperto 4
 2 2TA 608 701 B anel de seguranca 4
 3 2TA 608 705 B anel de vedacao 4
 4 2TA 608 725 A cotovelo 90 1
 5 N 101 281 10 parafuso sextavado M8X30 4
 6 N 901 838 02 porca de colar sextavada,
autotravante
M8 4
 7 2VC 608 719 conexao rapida 90 3
 8 2VC 608 797 anel 12,5MM
verde
8
 9 N 011 010 6 porca sextavada 1
 10 2VC 608 797 C anel 12,5MM
branco
2
 11 237 611 987 1 bracadeira tensora 22X12 1
 12 T00 607 375 mangueira de reducao 1
 13 2RE 145 425 bracadeira tensora 1
 14 2Z0 422 705 bracadeira tensora 9,75X300 1
 15 N 011 527 21 arruela inferior 10,5X21X2 2
 16 N 010 249 3 parafuso sextavado M10X15 1
 17 2VC 608 797 A anel 12,5MM
vermelho
2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-36
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:29
Observação
ETKA
Página: 001 EPIS 546
valvula de protecao de 4 vias
 1 2Z0 607 359 valvula de protecao de 4 vias 1
 2 2VC 698 415 jogo de pecas KNORR 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-37
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:30
Observação
ETKA
Página: 001 EPIS 546
condensador
separador de oleo
 CONSEP PR-0WM+2M3
 1 2R0 607 443 condensador 1
 2 2TB 698 807 jogo de pecas 1
 4 2Z0 698 141 jogo de pecas 1
 5 2Z0 698 309 jogo de pecas
pistao
1
 6 2Z0 607 091 tampa inferior 1
 7 2Z0 607 089 dreno 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-38
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:30
Observação
ETKA
Página: 001 EPIS 546
secador
 1 2T2 607 373 N secador 1 PR-0WM+2M3,
2M4
 (1) 2T2 607 373 Q secador 1 PR-0WM+2M3,
2M4
 (1) 2T0 607 373 B secador 1 PR-2M6
 2 2T2 616 787 filtro de ar coalescente 1
 3 2TB 698 805 jogo de pecas 1
 4 2TB 698 805 A jogo de pecas 1
 5 2TB 607 574 silenciador de ruidos 1
 6 TJG 971 911 B galao 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:31
Observação
ETKA
Página: 001 EPIS 546
pecas de fixacao
condensador
separador de oleo
secador
 1 2Z0 607 359 valvula de protecao de 4 vias 1 PR-0 WM,0WY+
2M6
 2 2TA 608 705 B anel de vedacao 6 PR-0WM,0WY+
2M6
 3 2TA 608 701 B anel de seguranca 6 PR-0WM,0WY+
2M6
 4 2TA 608 703 B anel de aperto 6 PR-0WM,0WY+
2M6
 5 2P0 607 315 A conexao rapida 1 PR-0WM,0WY+
2M6
 6 2TB 607 515 A adaptador M22X22 1 PR-0WM,0WY+
2M6
 7 N 013 827 2 anel de vedacao 22X27 1 PR-0WM,0WY+
2M6
 8 2RD 599 179 porca sextavada 2 PR-0WM,0WY+
2M6
 9 N 040 106 4 parafuso sextavado M14X1,50X40 2 PR -0WM,0WY+
2M6
 10 2W0 703 529 AM arruela inferior 4 PR-0WM,0WY+
2M6
 11 2VC 608 713 peca de uniao "V"60
-T12
1 PR-0WM,0WY+
2M6
 12 2T0 608 713 peca de conexao "Y"6X8 1 PR-0WM,0WY+
2M6
 13 2VC 608 719 conexao rapida 90 1 PR-0WM,0WY+
2M6
 14 2VC 608 715 A peca de uniao "L" NG 12 -
- T12-T12 C/TM
1 PR-0WM,0WY+
2M6
 15 secador
 veja ilustracao: 608-38
1 PR-0WM,0WY+
2M6
 16 condensador
 veja ilustracao: 608-37
1 PR-0WM+2M3
 17 N 011 525 8 arruela inferior A8,4 4 PR-0WM+2M3
 18 N 011 184 6 porca sextavada, autotravante M8 4 PR-0WM+2M3
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
08
Ilustração
608-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:31
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 19 2TA 608 719 A cotovelo 1 PR-0WM+2M3
 20 2R0 607 787 F suporte
condensador
1 PR-0WM+2M3
 21 N 011 670 6 arruela inferior 4 PR-0WM+2M3
 22 TJG 199 807 parafuso sextavado M8X20 4 PR-0WM+2M3
 23 N 022 149 1 porca sextavada, autotravante 2 PR -0WM+2M3
 24 N 011 527 2 arruela inferior A10,5 4 PR-0WM+2M3
 25 N 010 275 4 parafuso sextavado M10X35 4 PR-0WM+ 2M3
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:31
Observação
ETKA
Página: 001 EPIS 546
freio a tambor PR-0WY
 1 2RD 607 041 mola 4
 2 2R0 607 307 luva 4
 3 2R0 612 267 pino 4
 4 2R0 609 465 mola 2
 5 2R0 609 457 mecanismo expansor
freio a tambor
SHO-Z24
le
1
 (5) 2R0 609 457 D mecanismo expansor
freio a tambor
OPP Z24
ld
1
 6 2RD 607 045 arruela de friccao 2
 7 2R0 609 423 chapa suporte do freio dianteiro 2
 8 2RD 607 025 casquilho 4
 9 2RD 607 029 anel de vedacao 4
 10 2R0 698 075 E jogo de lona de freio
para freio a tambor
325 X 120 MM
COBREQ
16
 11 2R0 609 599 rebite 64
 12 2R0 609 245 sapata do freio sem lonas 4
 14 2R0 612 565 rolo 4
 15 2TA 607 051 niple reto 2
 16 TE3 607 543 retentor de eixo 4
 17 2R0 601 273 anel de vedacao 2
 18 2R0 609 523 K sapata do freio com lonas 325 X 1 20 HD 4
 19 2R0 616 185 chapa protecao guarda-po 2
 20 N 012 027 1 anel mola 8
 21 2VE 607 065 parafuso sextavado M8X15 8
 22 2R0 607 091 capa de cobertura 4
 23 2VE 607 461 arruela de pressao M12 8
 24 2VE 607 471 parafuso sextavado M12X35 8
 25 2R0 609 745 suporte le 1
 (25) 2R0 609 746 suporte ld 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:31
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 27 2RD 607 053 A arruela inferior 2
 28 2RD 607 054 A arruela inferior 2
 29 2RD 607 054 arruela inferior 4
 31 2RD 607 061 anel de seguranca 1
 38 camara do freio
 veja ilustracao: 609-40
 39 2R0 609 853 regulador variavel
vermelho
5"X24
dianteiro le
1
 (39) 2R0 609 854 regulador variavel
vermelho
5"X24
dianteiro ld
1
 41 TE3 607 077 contra-pino 2
 (41) 2RD 699 611 A contra-pino 2
 42 2T0 612 289 pino fixacao 2
 (42) 2RD 609 281 A pino fixacao 2
 43 TE3 607 461 arruela inferior 4
 44 TE3 607 473 A porca sextavada 7/16" 4
 - 2R0 607 009 K freio a tambor dianteiro le 1
 - 2R0 607 010 K freio a tambor dianteiro ld 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:32
Observação
ETKA
Página: 001 EPIS 546
freio a tambor PR-0WM
 1 2R0 609 423 A peca intercalada de suporte
para sapata do freio
traseiro 2
 2 2R0 609 523 H sapata do freio com lonas 325 X 1 20 HD
AF 690
4
 3 2R0 609 457 B mecanismo expansor
freio a tambor
SHO-Z24
le
1
 (3) 2R0 609 457 C mecanismo expansor
freio a tambor
OPP-Z24
ld
1
 4 2TA 607 947 cilindro-tristop 2
 5 2RD 607 061 anel de seguranca 2
 6 2RD 607 054 arruela inferior 3
 7 2RD 607 054 A arruelainferior 1
 8 2RD 607 053 arruela inferior 4
 9 2TA 699 669 parafuso sextavado 8
 10 2RD 607 060 suporte
mancal
2
 11 2RD 607 062 tampa 2
 12 2TA 501 599 vedacao 2
 13 2RD 607 064 anel de vedacao 4
 14 2RD 607 066 casquilho 2
 15 2RD 607 068 tampa 2
 16 2RD 607 051 niple 2
 17 T12 607 061 anel de seguranca 2
 18 2RD 607 029 anel de vedacao 4
 19 2R0 616 185 chapa protecao guarda-po 2
 20 2R0 607 091 capa de cobertura 4
 21 2VE 607 065 parafuso sextavado M8X15 8
 22 N 012 027 1 anel mola 8
 23 2RD 607 041 mola 4
 24 2R0 607 307 luva 4
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:32
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 25 2R0 612 267 pino 4
 26 2R0 609 465 mola 2
 27 2RD 607 045 arruela de friccao 2
 28 2RD 607 025 casquilho 2
 29 2TA 607 051 niple reto 2
 30 2R0 698 075 E jogo de lona de freio
para freio a tambor
325 X 120 MM
COBREQ
16
 31 2R0 609 245 sapata do freio sem lonas 4
 32 TE3 607 543 retentor de eixo 4
 33 2R0 612 565 rolo 4
 34 2R0 609 853 A regulador variavel
amarelo
5"X24 2
 35 2R0 609 599 rebite 2
 36 TE3 607 475 arruela inferior 64
 37 TE3 607 473 porca sextavada 5/8" 4
 38 2T0 612 289 pino fixacao 2
 39 TE3 607 077 contra-pino 2
 40 2RD 609 281 A pino fixacao 2
 41 2RD 699 611 A contra-pino 2
 - 2R0 607 011 A freio a tambor traseiro le 1
 - 2R0 607 012 A freio a tambor traseiro ld 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:32
Observação
ETKA
Página: 001 EPIS 546
regulador da pressao do freio
 1 2R0 609 853 regulador variavel
vermelho
5"X24
dianteiro le
1
 (1) 2R0 609 854 regulador variavel
vermelho
5"X24
dianteiro ld
1
 (1) 2R0 609 853 A regulador variavel
amarelo
5"X24
traseiro
2
 3 2RD 609 293 engrenagem 24 DENTES 2
 4 2R0 609 225 pinhao 2
 5 2TA 607 111 haste 5" 2
 6 2R0 609 163 tampao 2
 7 2RD 609 299 posicionador valv. ventilacao 2
 8 2TA 609 295 anel de vedacao 2
 9 2RD 607 107 anel de vedacao 2
 10 TE3 607 051 niple 90 2
 11 2RD 609 297 pistao vermelho 2
 (11) 2RD 609 297 A pistao amarelo 2
 12 2R0 611 379 anel de seguranca 2
 13 2RP 609 291 bucha de regulagem 2
 14 2RD 609 303 tampao de aco roscado 2
 15 2RD 609 285 pino 2
 16 2RD 699 107 anel de borracha 2
 18 2R0 711 229 cabecote do garfo M16X1,5 2
 18A 2RD 609 287 A cabecote do garfo 5/8"OFFSET 2
 19 TE3 607 077 contra-pino 2
 20 2T0 612 289 pino fixacao 2
 21 2RD 609 281 A pino fixacao 2
 22 2RD 699 611 A contra-pino 2
 23 2R0 611 363 A retentor de eixo 4
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:32
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 24 2R0 698 211 B jogo de pecas
regulador variavel
vermelho
5"
dianteiro
2
 (24) 2R0 698 211 C jogo de pecas
regulador variavel
amarelo
5"
traseiro
2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:32
Observação
ETKA
Página: 001 EPIS 546
camara do freio
 1 2RD 607 071 capa dianteiro 2
 2 2RR 607 159 anel de vedacao 2
 3 2RD 607 945 prato da mola 2
 4 2RD 607 965 mola 2
 5 2R0 607 415 cinta de freio 4
 6 2RD 607 589 haste de ancoragem 2
 7 TAC 607 103 A parafuso sextavado M8 4
 8 TAE 607 113 arruela de pressao M8 4
 9 TAE 607 115 porca de fixacao 4
 11 2R0 611 441 membrana TIPO 16 2
 12 2TA 607 028 porca sextavada 2
 13 2R0 711 229 cabecote do garfo M16X1,5 2
 - 2R0 615 331 camara do freio dianteiro le
16
1
 - 2R0 615 331 A camara do freio dianteiro ld
16
1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-50
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:33
Observação
ETKA
Página: 001 EPIS 546
camara do freio
pecas de fixacao
 1 TNR 607 316 valvula 1
 (1) TAR 607 316 conexao para controle ar freio 1
 2 2RD 607 999 anel de vedacao 4
 3 TAR 607 483 peca de juncao 1
 4 N 021 072 3 parafuso oco 12-3 2
 5 N 010 275 3 parafuso sextavado 1
 6 2P0 611 775 A mangueira do freio 1 PR-0WM,5ED
 (6) 2RD 607 769 mangueira do freio 1 PR-0WM,0WY
 (6) 2RD 607 770 mangueira do freio dianteiro ld 1 PR-0WM,0WY
 (6) 2P0 611 775 A mangueira do freio 1 PR-0WM,5ED
 7 2RD 699 069 bracadeira de aperto 1
 8 N 011 560 1 arruela inferior 2
 9 N 011 010 1 porca sextavada M10 1
 10 2VC 608 727 A adaptador NG12-M16 1
 11 2VC 608 719 conexao rapida 90 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-55
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:33
Observação
ETKA
Página: 001 EPIS 546
camara do freio
 2 2RD 607 151 tampa dianteiro 2
 2A 2RD 607 952 reforco 2
 2B 2RR 607 159 anel de vedacao 2
 3 2RD 607 965 mola 2
 4 2RD 607 967 pistao 2
 5 2R0 607 415 cinta de freio 8
 6 TAC 607 103 A parafuso sextavado M8 8
 7 2R0 611 441 membrana TIPO 16 2
 8 2RD 607 153 parafuso escareado 4
 9 TJG 607 155 disco de batente 4
 10 2RD 607 961 carcaca
cilindro-tristop
traseiro 2
 11 2RG 607 943 cinta de freio 4
 13 TAE 607 113 arruela de pressao M8 8
 14 TAE 607 115 porca de fixacao 8
 15 2RD 607 951 capa de protecao 2
 16 TJG 699 103 arruela inferior 2
 17 TJG 699 060 porca de coroa 2
 18 2RP 607 313 tubo do freio 4
 19 2RD 607 306 mangueira do freio traseiro 2
 20 TJG 607 959 mola 2
 21 2RD 607 907 eixo 2
 22 TN4 607 097 porca sextavada 2
 22A 2RD 609 287 A cabecote do garfo 5/8"OFFSET 2
 23 2RD 607 957 A membrana TIPO 24 2
 24 TJG 699 105 parafuso lenticular 2
 25 2RD 607 941 disco de contato traseiro 2
 26 2RD 607 953 mola 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-55
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:33
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 27 2RD 607 149 capa 2
 - TJG 607 159 anel de vedacao 4
 - 2TA 607 947 cilindro-tristop 2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
09
Ilustração
609-65
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:35
Observação
ETKA
Página: 001 EPIS 546
peca de conexao
camara do freio
PR-0WM,0WY
 6 2VC 608 715 A peca de uniao "L" NG 12 -
- T12-T12 C/TM
2
 7 2VC 608 727 A adaptador NG12-M16 2
 12 2TA 608 719 A cotovelo 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
11
Ilustração
611-05
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:36
Observação
ETKA
Página: 001 EPIS 546
cilindro mestre do freio
servo-freio PR-0WW
 1 2P0 611 349 tampa de fecho para
reservatorio de compensacao
1
 2 N 010 217 9 parafuso sextavado M6X20 1
 3 N 011 666 7 arruela inferior B6,4X18X1,6 1
 4 2P0 611 301 reservatorio de compensacao
para fluido do freio
1
 5 N 022 148 1 porca sextavada, autotravante 1
 6 N 906 867 01 bracadeira de fecho elastico 14X 12 4
 7 TJG 121 833 tubo de protecao 25MM 2
 8 2P0 721 453 A mangueira 19 2P0 612 733 C mangueira 2
 10 2P0 611 011 cilindro mestre do freio 1
 12 2P0 612 107 A servo-freio 1
 14 2P0 612 103 servo-freio 1
 19 2P0 698 137 jogo de pecas 1
 20 2P0 698 019 jogo de reparo para cilindro
mestre do freio em tandem
1
 - 2P0 612 107 A servo-freio 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
11
Ilustração
611-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:36
Observação
ETKA
Página: 001 EPIS 546
freio a tambor PR-0WW
 1 2P0 698 273 jogo de reparo para cilindro
de freio da roda
1
 2 2P0 698 520 jogo de sapata do freio
com lona
1
 3 2P0 609 817 regulador variavel traseiro ld 1
 (3) 2P0 609 818 regulador variavel traseiro le 1
 4 2P0 698 139 jogo de pino de guia
alavanca do freio
traseiro 1
 5 2P0 609 631 haste 1
 8 2P0 611 053 cilindro do freio da roda traseiro le 2
 (8) 2P0 611 055 cilindro do freio da roda traseiro ld 2
 9 2P0 611 105 haste de ancoragem traseiro 2
 10 2P0 798 251 jogo de pecas traseiro 1
 11 2P0 609 283 mola de pressao traseiro 1
 12 2P0 609 283 A mola traseiro 2
 13 2P0 609 157 placa de retencao le 1
 14 2P0 609 163 A tampao ld 1
 15 2P0 698 211 jogo de pecas 1
 16 2P0 609 425 chapa suporte do freio le 1
 (16) 2P0 609 426 chapa suporte do freio ld 1
 17 2P0 698 075 A jogo de lona de freio
para freio a tambor
2
 18 2P0 609 599 rebite 44
 - 2P0 609 075 A freio a tambor hidraulico
traseiro le
1
 - 2P0 609 076 A freio a tambor hidraulico
traseiro ld
1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
11
Ilustração
611-60
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:37
Observação
ETKA
Página: 001 EPIS 546
cabo de freio PR-0WW
 1 113 611 715 2 suporte para mangueira 4
 5 2P0 711 472 S cabo de freio 1
 6 2P0 611 778 presilha 4
 7 N 101 281 10 parafuso sextavado M8X30 1
 10 2P0 711 453 D suporte para cabo do freio 1
 11 N 101 281 10 parafuso sextavado M8X30 4
 12 N 023 003 10 porca sextavada M8 1
 13 2P0 609 721 suporte para cabo do freio triplo 1
 14 N 013 239 1 pino 11X22 3
 15 N 012 521 1 contra-pino 3
 16 2P0 711 472 Q cabo de freio 2
 17 2P0 611 793 N suporte para cabo do freio 2
 18 N 101 281 10 parafuso sextavado M8X30 4
 19 N 901 838 02 porca de colar sextavada,
autotravante
M8 4
 20 2P0 611 793 P suporte 2
 21 N 101 281 10 parafuso sextavado M8X30 2
 22 2W0 611 778 B presilha 2
 23 N 011 670 6 arruela inferior 2
 24 N 901 838 02 porca de colar sextavada,
autotravante
M8 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
15
Ilustração
615-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:37
Observação
ETKA
Página: 001 EPIS 546
freio de disco PR-0WW
 1 2P0 609 071 freio de disco le 1
 (1) 2P0 609 072 freio de disco ld 1
 2 2P0 698 641 jogo de reparo para
freio a disco
1
 3 2P0 698 649 jogo de casquilho de guia 1
 4 2P0 698 485 jogo de reparo para guia 1
 5 2P0 698 151 jogo de pastilhas de freio
para freio a disco
1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
20
Ilustração
620-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:38
Observação
ETKA
Página: 001 EPIS 546
tubo de freio do sistema hidra
ulico com peca de conexao
PR-0WW
 1 2P0 611 764 A tubo do freio 1
 2 2P0 611 763 A tubo do freio 1
 3 2P0 611 739 D tubo do freio 1
 7 N 019 502 2 parafuso de colar sextavado M8X25 5
 9 2P0 611 793 C suporte para tubo do freio 5
 10 377 611 797 F presilha traseiro 5
 11 valvula reguladora
 veja ilustracao: 640-00
-
 12 2P0 611 798 suporte para chapeleta 1
 13 2P0 611 717 mangueira 1
 18 N 011 008 40 porca sextavada M8 1
 19 N 010 221 3 parafuso sextavado M6X35 1
 20 N 011 524 7 arruela inferior A6,4X12,5 1
 21 113 611 755 2 cotovelo 1
 22 2P0 607 881 suporte da valvula 1
 23 2RD 525 857 A parafuso sextavado 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
30
Ilustração
630-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:40
Observação
ETKA
Página: 001 EPIS 546
tubo de freio do sistema hidra
ulico com peca de conexao
PR-0WW
 1 2P0 611 793 D suporte para tubo do freio 1
 2 TJG 971 911 B galao 1
 3 377 611 797 F presilha traseiro 8
 4 2P0 611 726 D tubo do freio 1
 5 2P0 611 728 J tubo do freio 1
 6 2P0 611 728 H tubo do freio 1
 7 2P0 611 728 E tubo do freio 1
 8 2P0 611 728 F tubo do freio 1
 9 2P0 611 728 G tubo do freio 1
 10 2P0 611 762 B tubo do freio 1
 11 113 611 755 2 cotovelo 1
 12 N 010 221 3 parafuso sextavado M6X35 1
 13 N 011 524 7 arruela inferior A6,4X12,5 1
 14 2W0 703 529 AB arruela inferior 8.4X17X2.00 10
 15 N 010 240 11 parafuso sextavado M8X20 10
 16 2P0 611 793 J suporte 1
 17 2P0 611 793 C suporte para tubo do freio 4
 18 2P0 611 739 E tubo do freio 1
 19 2P0 611 701 tubo do freio 2
 20 2P0 611 793 A suporte para tubo do freio 2
 21 2P0 609 731 A grampo de fixacao 3
 22 2P0 611 793 B suporte para tubo do freio 3
 23 N 101 092 10 parafuso de colar sextavado M8X3 0 4
 24 N 013 811 2 anel de vedacao 4
 25 2P0 611 761 B tubo do freio 1
 26 WHT 003 317 parafuso oco 2
 27 2W0 905 121 B cinta tensora 205MM 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
30
Ilustração
630-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:40
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 28 2P0 612 041 C mangueira de vacuo 1
 29 2VC 608 749 conector de cabos NG12-T12-FEMEA 1
 30 2RE 121 255 bracadeira 1
 31 2P0 611 925 mangueira de vacuo 1
 32 2RE 145 425 bracadeira tensora 1
 36 325 611 933 1 valvula de retencao VARG A 1
 37 2VC 608 717 A peca de conexao 1
 38 2P0 611 793 L suporte p. mangueira do freio le 1
 (38) 2P0 611 794 suporte p. mangueira do freio ld 1
 39 N 010 240 41 parafuso sextavado,
auto-travante
M8X20 2
 40 2P0 611 797 A presilha 2
 41 N 022 146 1 porca sextavada, autotravante M8 2
 42 1J0 611 797 suporte para tubo do freio 1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
40
Ilustração
640-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:49
Observação
ETKA
Página: 001 EPIS 546
valvula proporc. de pressao
freio
PR-0WW
 1 2P0 698 349 jogo de pecas 1
 2 2P0 698 485 A jogo de pecas
mola de tracao
1
 3 2P0 611 555 C redutor de pressao do freio 1
 4 2W0 703 529 AB arruela inferior 8.4X17X2.00 1
 5 WHT 005 118 parafuso lenticular M8X1,25X65 1
 6 2P0 611 798 B suporte para chapeleta 1
 7 N 022 149 3 porca sextavada, autotravante M8 1
 8 N 011 527 21 arruela inferior 10,5X21X2 2
 9 N 040 249 2 parafuso sextavado M10X40 1
 10 2P0 611 555 valvula reguladora 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
6
SG
99
Ilustração
699-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:49
Observação
ETKA
Página: 001 EPIS 546
tubo
protetor
 sera fornecido:
 1 2VC 608 785 tubo 12MM-NYLON
PT/VD
1
 2 2RD 201 735 tubo ondulado em rolos de 15m
'unidade de encomenda 15'
1/2" 1
 (2) 2RD 607 704 tubo ondulado em rolos de 15m
'unidade de encomenda 15'
7/8" 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
11
Ilustração
711-10
Modelo
5-150OD, 8/9-160OD EuroV
UPD
941
16:50
Observação
ETKA
Página: 001 EPIS 546
mecanismo de mudanca PR-0WW
 1 2P0 711 113 manopla alavanca de mudancas 1
 999 preto
 2 2P0 711 265 H cabo de comando
mecanismo de mudanca
1
 3 N 013 319 1 bucha tensora 1
 4 2P0 711 025 B alavanca de mudancas 1
 5 2Z0 711 940 clip para cabo 4
 6 N 011 525 8 arruela inferior A8,4 3
 7 N 101 092 10 parafuso de colar sextavado M8X3 0 8
 8 2P0 711 095 A suporte 1
 9 N 011 670 6 arruela inferior 5
 10 N 101 092 10 parafuso de colar sextavado M8X3 0 1
 11 N 015 083 9 porca de colar sextavada M8 1
 12 2P0 857 768 tirante 1
 13 N 020 905 7 abracadeira para cabos 6,5X390 5
 14 2P0 711 156 C carcaca
alavanca seletora
1
 15 N 019 502 2 parafuso de colar sextavado M8X25 2
 16 2P0 711 881 J suporte 1
 17 TJG 115 633 cinta para fixacao plastico 1
 18 2P0 711 287 C suporte 1
 19 N 101 281 10 parafuso sextavado M8X30 1
 20 2T2 711 452 peca de articulacao 1
 21 2T2 711 452 A articulacao esferica 3
 - 2T2 798 041 jogo de pecas
coifa de vedacao
1
et_bt1.frm
ETKA
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un
Dados de
modelo
Página: 001
7
SG
11
Ilustração
711-15
Modelo
5-150OD, 8/9-160OD E
UPD
941
16:50
Observação
EPIS 546
mecanismo de mudanca PR-0WY
 1 2R0 711 118 manopla alavanca de mudancas 1
 2 2R2 711 144 placa/ trilho 1
 3 WHT 005 126 parafuso lenticular M6X25X1 1
 4 N 101 092 10 parafuso de colar sextavado M8X3 0 4
 5 2P0 711 025 D mecanismo de mudanca 1
 6 2R0 711 769 suporte para alav. mudancas 1
 7 2R2 803 875 porca de colar sextavada M10 4
 8 2Z0 711 940 clip para cabo 4
 9 2P0 711 224 tampa
mecanismo de mudanca
1
 10 N 011 005 4 porca sextavada M5 5
 11 N 010 350 6 parafuso sextavado M8X50 4
 12 2W0 703 529 AD arruela inferior 8,4X25 4
 13 2P0 711 265 L cabo de comando
mecanismo de mudanca
CN
 14 N 014 726 14 parafuso cilindrico
sextavado internamente
1
 15 2P0 711 156 C carcaca
alavanca seletora
1
 16 2P0 711 881 D suporte 1
 17 2P0 711 881 C suporte 1
 18 N 901 838 02 porca de colar sextavada,
autotravante
M8 3
 19 N 101 560 04 parafuso sextavado M8X25 2
 20 2P0 711 881 B suporte 1
 21 N 019 502 2 parafuso de colar sextavado M8X25 2
 22 TJG 115 633 cinta para fixacao plastico 1
 23 N 020 905 7 abracadeira para cabos 6,5X390 1
 24 2Z0 422 705 bracadeira tensora 9,75X300 1
 25 N 020 905 7 abracadeira para cabos 6,5X390 5
 26 TJG 115 633 cinta para fixacao plastico 2
 27 N 011 525 8 arruela inferior A8,4 3
et_text.frm
ETKA
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un
Dados de
modelo
Página: 002
7
SG
11
Ilustração
711-15
Modelo
5-150OD, 8/9-160OD E
UPD
941
16:50
Observação
EPIS 546
 28 2T2 711 452 peca de articulacao 1
 29 2T2 711 452 A articulacao esferica 3
et_text.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
11
Ilustração
711-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:51
Observação
ETKA
Página: 001 EPIS 546
mecanismo de mudanca PR-0WM
 1 2P0 711 265 L cabo de comando
mecanismo de mudanca
1
 2 2P0 711 265 H cabo de comando
mecanismo de mudanca
1
 3 WHT 005 146 parafuso cilindrico M5-0,8X32 1
 4 WHT 005 100 porca sextavada M5 1
 5 N 103 144 03 parafuso de colar sextavado M10X 20 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:51
Observação
ETKA
Página: 001 EPIS 546
pedal da embreagem
pedal do freio
PR-0WY,0WM
 1 2P0 721 085 pino de suporte 1
 2 2P0 721 373 A suporte para mecanismo pedal
embreagem
1
 2A 2Z0 721 126 A suporte
para pedal do freio
1
 4 2P0 721 139 C pedal do freio 1
 4A 2VB 721 206 haste de comando 1
 5 T11 721 153 bucha do mancal 4
 5A 2W0 721 277 anel-trava 3
 6 281 721 163 mola de tracao 1
 7 2RD 721 173 capa 2
 8 2P0 721 315 C pedal da embreagem 1
 9 2Z0 721 363 mola de tracao 1
 10 T15 721 381 parafuso de encosto 2
 12 N 013 319 1 bucha tensora 1
 13 T16 945 525 interruptor para pedal da
embreagem
1
 14 T15 945 515 interr. lanterna do freio 1
 15 2VC 721 801 pino 1
 (15) N 013 239 1 pino 11X22 1
 16 N 901 838 02 porca de colar sextavada,
autotravante
M8 2
 17 N 011 018 4 porca sextavada M8X1 2
 18 T00 721 213 cabecote do garfo M8X1 1
 19 WHT 005 145 porca sextavada M18X1,5 1
 22 N 010 247 7 parafuso sextavado M8X35 4
 23 N 012 209 1 arruela inferior 2
 24 N 012 521 1 contra-pino 2
 26 N 101 560 04 parafuso sextavado M8X25 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-20
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:51
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 30 N 011 006 32 porca sextavada M6 2
 32 2Z0 721 381 B batente 1
 33 N 011 008 45 porca sextavada M8 1
 35 2P0 721 029 A mecanismo dos pedais da
embreagem e freio
pedal do acelerador com
modulo eletronico
1
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-25
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:52
Observação
ETKA
Página: 001 EPIS 546
pedal da embreagem
pedal do freio
PR-0WW
 1 2P0 721 545 eixo de encaixe 1
 2 N 013 319 1 bucha tensora 2
 3 2P0 721 111 C suporte para mecanismo pedal EMBR EAGEM 1
 4 T16 945 525 interruptor para pedal da
embreagem
1
 5 WHT 005 145 porca sextavada M18X1,5 1
 6 N 901 838 02 porca de colar sextavada,
autotravante
M8 4
 7 N 011 525 8 arruela inferior A8,4 6
 8 2T0 721 405 cilindro do transmissor 1
 9 251 721 363 mola de tracao 2
 10 T11 721 153 bucha do mancal 4
 11 2P0 721 315 pedal da embreagem 1
 12 2VC 721 801 pino 1
 13 N 012 521 1 contra-pino 2
 14 T15 721 381 parafuso de encosto 1
 15 N 011 006 32 porca sextavada M6 1
 16 2RD 721 173 capa 1
 17 2VC 721 381 batente 1
 18 N 013 239 1 pino 11X22 1
 19 N 012 209 1 arruela inferior 2
 20 1C0 945 511 A interr. lanterna do freio 4 polos 1
 RDW interr. lanterna do freio
 21 2P0 721 111 B suporte para mecanismo pedal 1
 22 2P0 721 139 A pedal do freio 1
 23 2P0 721 325 eixo de encaixe 1
 24 N 011 666 7 arruela inferior B6,4X18X1,6 1
 25 2P0 721 379 cotovelo 90
BM3/8XM18X1,5
1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-25
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:52
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 26 2Z0 721 353 haste
embreagem
1
 27 N 022 146 1 porca sextavada, autotravante M8 2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:52
Observação
ETKA
Página: 001 EPIS 546
cilindro do transmissor
haste de comando
reservatorio p/reabastecimento
 1 2P0 721 257 A cilindro receptor 1 PR-0WW
 (1) 2P0 721 257 cilindro receptor 1 PR-0WM,0WY
 2 2P0 721 405 cilindro do transmissor 1 PR-0WM,0WY
 (2) 2T0 721 405 cilindro do transmissor 1 PR-0WW
 3 2P0 721 482 D tubo de pressao da embreagem 1 PR- 0WW
 (3) 2R0 721 482 B tubo de pressao da embreagem 1 PR -0WM,0WY
 4 2R0 721 465 mangueira 1 PR-0WM
 (4) 2P0 721 453 A mangueira 1 PR-0WW
 (4) 2R0 721 465 A mangueira 1 PR-0WY
 5 2RD 721 441 reservatorio p/reabastecimento1 PR- 0WM,0WY
 (5) TAR 721 441 reservatorio de compensacao 1 PR-0W W
 6 2P0 121 482 tampa de fechamento azul 1
 11 2Z0 721 353 haste
embreagem
1 PR-0WW
 12 T00 721 411 bocal de fechamento 1
 14 2W0 905 121 B cinta tensora 205MM 2
 16 2W0 905 121 B cinta tensora 205MM 4
 17 2RE 121 255 bracadeira 1
 (17) 2RE 121 255 E bracadeira 1
 (17) 2RE 121 255 F bracadeira 1
 23 N 905 483 05 parafuso de colar sextavado M8X2 0 2
 25 N 012 209 1 arruela inferior 2
 26 2VC 721 801 pino 1
 27 N 012 521 1 contra-pino 1
 31 2P0 721 609 haste
embreagem
1 PR-0WM,0WY
 34 2R0 871 195 galao 3
 35 N 011 525 8 arruela inferior A8,4 2
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-40
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:52
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 36 N 022 146 1 porca sextavada, autotravante M8 2
et_bt2.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
21
Ilustração
721-62
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:53
Observação
ETKA
Página: 001 EPIS 546
acelerador
 1 2P0 721 503 pedal do acelerador com
modulo eletronico
1
 2 N 011 666 7 arruela inferior B6,4X18X1,6 6
 3 WHT 005 102 parafuso sextavado M6-1.0X50 3
 4 N 011 183 11 porca sextavada, autotravante 3
 6 2VC 721 381 batente 1
 7 N 011 006 32 porca sextavada M6 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
7
SG
30
Ilustração
730-50
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:54
Observação
ETKA
Página: 001 EPIS 546
alavanca do freio de mao PR-0WW
 1 2P0 711 285 C cavalete para alavanca do
freio de mao
2
 2 N 101 281 10 parafuso sextavado M8X30 4
 4 N 012 521 1 contra-pino 1
 5 N 012 209 1 arruela inferior 1
 6 N 013 239 1 pino 11X22 1
 7 2P0 711 301 D alavanca do freio de mao 1
 23 377 947 561 interruptor
para freio de mao
1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
8
SG
01
Ilustração
801-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:55
Observação
ETKA
Página: 001 EPIS 546
chapa do assoalho
suporte painel instrumentos PR-0WW,0WM
 1 2P0 800 401 H chapa do assoalho dianteiro 1 PR-0W W
 (1) 2P0 800 401 J chapa do assoalho dianteiro 1 PR-0 WM
 (1) 2P0 801 021 D chapa do assoalho dianteiro 1 PR-0 WW
 (1) 2P0 801 021 E chapa do assoalho dianteiro 1 PR-0 WM
 2 N 010 254 11 parafuso sextavado M10X25 3
 3 N 011 511 2 arruela inferior 3
 4 N 010 230 5 parafuso sextavado M10X30 2
 5 N 011 010 6 porca sextavada 2
et_bt1.frm
ETKA
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un
Dados de
modelo
Página: 001
8
SG
01
Ilustração
801-10
Modelo
5-150OD, 8/9-160OD E
UPD
941
16:55
Observação
EPIS 546
chapa do assoalho
suporte painel instrumentos PR-0WY
 1 2P0 800 401 P chapa do assoalho dianteiro 1
 (1) 2P0 801 021 K chapa do assoalho dianteiro 1
 2 N 010 275 3 parafuso sextavado 2
 3 2R2 803 875 B porca M12 4
 4 2R2 803 877 F parafuso sextavado M12X30 8
 5 N 011 527 21 arruela inferior 10,5X21X2 2
et_text.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
8
SG
03
Ilustração
803-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:56
Observação
ETKA
Página: 001 EPIS 546
chassi
 1 2P0 701 025 AM chassi frontal 1 PR-0B4+0WW
 2 2P0 701 025 AN chassi frontal 1 PR-0B1+0WM
 - 2P0 701 025 AP chassi frontal 1 PR-0B1+0WY
 - 2P0 701 025 AQ chassi frontal 1 PR-0E2+0WY
et_bt1.frm
ETKA
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un
Dados de
modelo
Página: 001
8
SG
53
Ilustração
853-00
Modelo
5-150OD, 8/9-160OD E
UPD
941
16:56
Observação
EPIS 546
letreiros
faixa decorativa
 1 2P0 853 675 emblema "VOLKSBUS" 2
 2 2P0 853 685 A logotipo (auto-adesivo) "VOLKSWAG EN" 1
 3 377 853 687 DA emblema vw traseiro 1
 4 2P0 854 431 N logotipo (auto-adesivo) 5-150 2
 (4) 2P0 854 431 E logotipo (auto-adesivo) 5-150 2
 5 2P0 854 431 L logotipo (auto-adesivo) 8-160 2
 6 2P0 854 431 M logotipo (auto-adesivo) 9-160 2
 7 2Z0 000 313 etiqueta identificacao 1 PR-0SJ
 (7) 2Z0 000 313 A etiqueta identificacao 1 PR-0SC
 8 2P0 000 348 N etiqueta identificacao 1 PR-DY2+K4C+
0SH+0WW
 (8) 2P0 000 348 P etiqueta identificacao 1 PR-DY2+K4C+
0SJ+0WW
 9 2P0 000 367 adesivo "TURBO" 1
 (9) 2P0 000 367 A adesivo "TURBO" 1 PR-0SJ
 (9) 2P0 000 367 B adesivo "TURBO" 1 PR-0SH
 10 2V5 010 782 S etiqueta de identificacao do
veiculo
certificado de fabricacao
2011 1 PR-0SC
 (10) 2V5 010 782 T etiqueta de identificacao do
veiculo
certificado de fabricacao
2012 1
 11 2TK 853 735 A faixa decorativa superior
preto
1 PR-0NB
 - 2R0 100 175 A adesivo "BIODIESEL" 1 PR-B1D
 - 2R0 000 331 B material adesivo
conector de cabos ECM
1 PR-0SJ
 - 2R0 000 331 A material adesivo
conector de cabos ECM
1 PR-0SH
 - 2TB 000 654 material adesivo ECM 1 PR-0SH
et_text.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
8
SG
57
Ilustração
857-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
16:56
Observação
ETKA
Página: 001 EPIS 546
suporte p/painel instrumento
 1 2Z0 857 025 suporte p. unidade de controle 1
 2 N 010 242 12 parafuso sextavado M8X25 3
 3 N 011 525 8 arruela inferior A8,4 3
 4 N 906 986 06 paraf. chapa sextavado interno 4 ,2X16 6
 5 N 906 988 01 porca rapida 4,2X16X12 6
 6 2P0 957 679 B suporte painel instrumentos 1 PR-0 WW
 (6) 2P0 957 679 C suporte painel instrumentos 1 PR- 0WM,0WY
 7 painel de instrumentos
 veja ilustracao: 919-00
 9 2RD 919 121 suporte de fixacao
tacografo
1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
03
Ilustração
903-25
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
17:10
Observação
ETKA
Página: 001 EPIS 546
alternador
 1 2P0 903 015 B alternador 14V-120A BOSCH 1 PR-0WM, 0WY
 (1) 2R0 903 015 E alternador 14V-90A BOSCH 1 PR-9AA ,9AZ+
0WW
 (1) 2T0 903 015 alternador 14V-120A BOSCH 1 PR-9AB+0 WW
 - N 010 230 5 parafuso sextavado M10X30 1
 - N 011 527 21 arruela inferior 10,5X21X2 1
 - N 011 186 2 porca sextavada, autotravante M12 X1,5 1
 2 026 903 999 1 porca sextavada M16X1,5 1
 3 2T0 903 403 polia 1 PR-9AA,9AZ
 (3) 2Z0 903 119 B polia 1 PR-9AB
 4 2TB 903 127 A anel espacador 1
 5 2R0 903 093 parafuso sextavado 1
 6 2T0 903 339 capa 1 PR-9AA,9AZ
 (6) 2TB 903 339 A capa 1 PR-9AB
 7 2TB 903 221 B rolamento de esferas 1
 8 2TB 903 225 A placa de cobertura 1
 9 2T0 903 213 A induzido 1 PR-9AA,9AZ
 (9) 2T0 903 213 induzido 1 PR-9AB
 10 028 903 539 1 anel de ajuste 1
 11 028 903 351 T bobina 1 PR-9AA,9AZ
 (11) 2T0 903 351 bobina 1 PR-9AB
 12 2T0 903 845 capa 1 PR-9AA,9AZ
 (12) 2TB 903 395 B capa 1 PR-9AB
 13 028 903 555 4 parafuso sextavado 4
 14 2R0 903 357 A placa de diodos 1 PR-9AA,9AZ
 (14) 2T0 903 357 B placa de diodos 1 PR-9AB
 15 2TB 903 555 G parafuso lenticular 3
 16 06F 903 803 B regulador de voltagem 1
et_bt1.frm
Família
MIO5
Ano
2013
04.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
03
Ilustração
903-25
Modelo
5-150OD, 8/9-160OD Euro V
UPD
941
17:10
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 17 2TB 903 555 E parafuso sextavado 1
 18 2TB 903 555 C parafuso sextavado 1
 19 026 903 193 capa 1
 20 028 903 999 1 porca de fixacao2
 21 026 903 252 1 arruela de pressao 1
 22 2TB 903 545 B manga de apoio 1
 - 028 903 221 2 rolamento de esferas traseiro 1 PR- 9AA,9AZ
 - 2R0 903 253 estribo de apoio 1
 - 2R0 903 263 bucha de regulagem 1
et_bt2.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
03
Ilustração
903-70
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
 9:38
Observação
ETKA
Página: 001 EPIS 546
suporte
pecas de conexao e fixacao do
alternador
 1 2P0 121 305 suporte 1
 2 2R0 903 137 B correia trapezoidal ranhurada 1 PR -9AA,9AZ
 (2) 2R0 903 137 C correia trapezoidal ranhurada 1 P R-9AB
 3 2Z0 903 119 A polia 1
 4 2Z0 903 260 C espacador 2
 5 2Z0 903 260 B espacador 2
 6 2T0 903 165 polia 1
 7 2Z0 145 667 parafuso sextavado 4
 8 2TB 145 907 parafuso sextavado M10X1,5 2
 9 2RD 199 120 AP parafuso sextavado 1
 10 2P0 145 299 amortecedor tensao da correia 1
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
06
Ilustração
906-15
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
 9:39
Observação
ETKA
Página: 001 EPIS 546
unidade de comando
sensor da pressao do oleo
transm. temepratura refrig.
sensor de rotacao
 1 2P0 906 012 E unidade de comando 1
 (1) 2P0 906 012 F unidade de comando 1
 2 2T2 906 145 A anel de vedacao 2
 3 2Z0 103 213 parafuso de colar sextavado M6X1,0X 16 1
 4 2T2 906 051 B sensor de pressao 1
 5 2T2 919 501 sensor temperatura admissao ar 1
 6 2T2 906 145 B anel de vedacao 1
 7 2RL 130 879 parafuso lenticular 2
 8 2T2 906 041 A sensor de temperatura 1
 9 2T2 906 145 B anel de vedacao 1
 10 2T2 906 051 H emissor hall 2
 11 2Z0 906 051 A sensor de pressao 1
 12 2Z0 906 145 anel de vedacao 1
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
11
Ilustração
911-65
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
 9:39
Observação
ETKA
Página: 001 EPIS 546
motor de partida DELCO
 1 2P0 911 023 E motor de partida 24V DELCO 1 PR-0WW
 1 2P0 911 023 B motor de partida 12V DELCO 1 PR-0WM ,0WY
 - N 010 244 9 parafuso sextavado M8X30 2 PR-9M5
 - N 011 525 8 arruela inferior A8,4 2 PR-9M5
 - N 010 230 5 parafuso sextavado M10X30 3 PR-9M5
 - N 011 527 21 arruela inferior 10,5X21X2 3 PR-9M 5
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
15
Ilustração
915-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
 9:53
Observação
ETKA
Página: 001 EPIS 546
bateria
 1 TAP 915 105 A bateria 12V-100AH
HELIAR
1
 (1) TAP 915 105 A bateria 12V-100AH
HELIAR
1 PR-0WW+8FA,
8FB
 (1) TAP 915 105 A bateria 12V-100AH
HELIAR
1 PR-0WM,0WY+
8FB
 (1) 2RD 915 105 bateria 12V/100H/750A 1
 (1) 2RD 915 105 bateria 12V/100H/750A 1 PR-0WW+8FA,
8FB
 2RD 915 105 bateria 12V/100H/750A 1 PR-0WM,0WY+
8FB
 - 2T0 971 255 chicote para bateria +/- 1
et_bt1.frm
ETKA
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un
Dados de
modelo
Página: 001
9
SG
19
Ilustração
919-00
Modelo
5-150OD, 8/9-160OD E
UPD
942
10:17
Observação
EPIS 546
instrumento combinado
interruptor
tacografo
 - 2R2 920 807 H instrumento combinado 1
 1NN preto
 - 2R2 920 807 G instrumento combinado 1
 1NN preto
 - 2R2 920 806 P instrumento combinado 1
 - 2R2 920 806 T instrumento combinado 1
et_text.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
19
Ilustração
919-30
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:16
Observação
ETKA
Página: 001 EPIS 546
interruptor
sensor do angulo giratorio
 1 2R0 941 038 interruptor p/ nivel da agua
 veja ilustracao: 121-35
1
 4 2R0 947 561 interruptor de baixa pressao
608-10
1 PR-0WM,0WY
 5 2R0 947 561 C interruptor PILOTO AUTOMAT
608-30
1 PR-0WM,0WY
 8 T16 945 525 interruptor para pedal da
embreagem
 veja ilustracao: 721-20
1
 9 T15 945 515 interr. lanterna do freio
 veja ilustracao: 721-20
1 PR-0WM,0WY
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
53
Ilustração
953-50
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:17
Observação
ETKA
Página: 001 EPIS 546
interr. combinado col. direcao
 1 2R0 953 503 B comutador 1
 1NN preto
 2 T00 905 855 A cilindro de fechadura p/
chave de ignicao
1
 3 T00 905 851 fechadura bloqueio da direcao
sem comutador de partida
1
 4 2R0 953 513 A interruptor 1
 999 preto
 5 2R0 953 519 A interruptor para comando do
lavador e limpador para-brisa
1
 999 preto
 6 2P0 953 515 revestimento - parte superior 1
 1NN preto
 7 2P0 953 516 revestimento - parte inferior 1
 1NN preto
 8 307 905 865 2 comutador da ignicao 1
 9 T00 898 375 B cilindro de fechadura com
chaves
1
 10 T00 837 219 F chave 2
 11 321 953 573 parafuso lenticular 3
 12 251 953 575 mola 1
 14 N 014 739 1 parafuso cilindrico
sextavado internamente
M8X16 1
 16 N 106 567 02 paraf. chapa sextavado interno 4 ,2X16 2
 17 N 014 138 6 parafuso lenticular 1
 18 N 011 666 7 arruela inferior B6,4X18X1,6 1
 20 N 020 905 7 abracadeira para cabos 6,5X390 1
 22 2RD 953 247 encosto 1
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
37
Ilustração
937-10
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:17
Observação
ETKA
Página: 001 EPIS 546
caixa de rele
fusivel
unidade de comando eletronica
 1 2R2 937 501 caixa de fusiveis 1
 2 2P0 941 589 rele 1 PR-9AB
 3 2P0 941 595 rele
AUXILIAR
1
 4 307 937 527 1 porta-rele 9 polos
preto
1
 5 2T0 911 251 A rele 1 PR-0WW
 6 N 017 131 16 fusivel chato 19/2x5 5 A X
 (6) N 017 131 11 fusivel chato 19/2x5 10A X
 (6) N 017 131 12 fusivel chato 19/2x5 15A X
 (6) N 017 131 13 fusivel chato 19/2x5 20A X
 (6) N 017 131 15 fusivel chato 19/2x5 30A X
 (6) 377 937 131 fusivel chato 19/2x5 40a -laranja- X
 7 2P0 911 063 suporte 1
 9 2P0 941 595 rele
AUXILIAR
10
 10 N 022 146 1 porca sextavada, autotravante M8 2
 11 N 011 525 8 arruela inferior A8,4 2
 12 2R2 907 156 M unidade de comando eletronica 1 PR -0WM,0WY
 (12) 2R2 907 156 K unidade de comando eletronica 1 P R-0WW
 13 2R0 937 629 A fusivel MAX 30A 1
 (13) 2R0 937 629 B fusivel MAX 40A 1
 (13) 2R0 937 629 D fusivel 50A 1
 14 N 906 988 01 porca rapida 4,2X16X12 2
 15 N 906 986 06 paraf. chapa sextavado interno 4 ,2X16 2
 16 2R0 937 099 A rele vermelho 1
 17 191 937 503 rele 1 PR-0WW
 (17) 2R2 955 529 rele 1 PR-0WM,0WY
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
51
Ilustração
951-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:17
Observação
ETKA
Página: 001 EPIS 546
buzina
pecas de fixacao
 1 2R0 951 209 A buzina 24V 1
 3 N 010 242 12 parafuso sextavado M8X25 1
 14 N 011 670 2 arruela inferior 2
 15 N 022 146 2 porca sextavada 1
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
57
Ilustração
957-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:18
Observação
ETKA
Página: 001 EPIS 546
tacografo
 1 2R2 957 039 E tacografo 1 PR-9NE
 (1) 2R2 957 039 F tacografo 1 PR-9NJ
 2 2P0 957 040 disco de papel para
tacografo
(20 DISCOS) 1 PR-9NE
 (2) 2P0 957 040 A disco de papel para
tacografo
(3 JOGOS) 1 PR-9NJ
 3 2RD 919 121 suporte de fixacao
tacografo
1
 4 2RD 998 919 Atrava dianteiro 1
 5 2RD 998 919 trava traseiro 1
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
71
Ilustração
971-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:18
Observação
ETKA
Página: 001 EPIS 546
jogo de chicotes
 1 2P0 971 011 G chicote para
lanterna traseira
1 PR-0WW+0B1,
0B4
 (1) 2P0 971 011 H chicote para
lanterna traseira
1 PR-0WY+0B1,
0E2
 (1) 2P0 971 011 H chicote para
lanterna traseira
1 PR-0WM+5EA+
0B1,0E2
 (1) 2P0 971 011 Q chicote para
lanterna traseira
1 PR-0WM+5ED+
0B1,0B4
 2 2P0 971 051 AL chicote painel de instrumentos 1 PR-0WM+5ED
 (2) 2P0 971 051 J chicote painel de instrumentos 1 PR-0WY
 (2) 2P0 971 051 J chicote painel de instrumentos 1 PR-0WM+5EA
 (2) 2P0 971 051 L chicote painel de instrumentos 1 PR-0WW
 3 2P0 971 087 F chicote compartimento do motor 1 P R-0WY
 (3) 2P0 971 087 F chicote compartimento do motor 1 PR-0WM+5EA
 (3) 2P0 971 087 K chicote compartimento do motor 1 PR-0WM+5ED
 (3) 2P0 971 087 G chicote compartimento do motor 1 PR-0WW
 (3) 2P0 971 087 H chicote compartimento do motor 1 PR-0WM
 (3) 2P0 971 087 H chicote compartimento do motor 1 PR-0WW
 6 2TA 971 232 protetor 1
 7 2P0 971 225 chicote para bateria + 1 PR-8FA
 (7) 2P0 971 228 chicote para bateria + 1 PR-0WM, 0WY
 (7) 2P0 971 228 chicote para bateria + 1 PR-0WW+ 8FA
 (7) 2R0 971 228 G chicote para bateria + 1 PR-8FB
 (7) 2R0 971 228 G chicote para bateria + 1 PR-0WW+ 8FB
 8 2RH 971 237 cabo massa 1
 (8) 2VF 971 235 cabo massa
bateria
1 PR-8FA
 (8) 2VF 971 235 cabo massa
bateria
1 PR-0WM,0WY+
8FB
 (8) 2VF 971 235 cabo massa
bateria
1 PR-0WW+8FA
et_bt1.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
71
Ilustração
971-00
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:18
Observação
ETKA
Página: 002 EPIS 546
Ref Número da peça Denominação Un Dados de modeloObservação
 (8) 2R0 971 235 F chicote para bateria - 1 PR-8FB
 (8) 2R0 971 235 F chicote para bateria - 1 PR-0WW+8FB
 9 2R0 971 013 jogo de chicotes
reservatorio combustivel
1
 15 N 010 275 3 parafuso sextavado 1
 16 N 011 511 2 arruela inferior 2
 20 2RG 607 731 vedacao CN
 21 2W0 905 121 bracadeira para mangueira 9,75X300 C N
 21 2W0 905 121 B cinta tensora 205MM CN
 21 2Z0 422 705 bracadeira tensora 9,75X300 2 PR-0WM, 0WY
 22 N 020 905 7 abracadeira para cabos 6,5X390 CN
 23 2RD 971 911 grampo de fixacao 1 PR-0WW
 24 2RD 971 911 A galao 2 PR-0WW
 25 N 011 010 6 porca sextavada 1
 26 N 010 217 9 parafuso sextavado M6X20 1
 27 N 011 557 2 arruela inferior 6,4X11X1,6 1
 28 TJG 971 911 B galao 1 PR-0WW,2M6
 29 2W0 422 705 presilha 1
 30 N 011 670 6 arruela inferior 1
 31 N 010 238 0 parafuso sextavado M8X15 1
 32 N 101 092 10 parafuso de colar sextavado M8X3 0 1
 35 N 012 105 2 anel trava A6,4 5
 36 N 010 216 8 parafuso sextavado M6X18-C8,8 3
 36 N 010 217 9 parafuso sextavado M6X20 2
 37 N 011 670 6 arruela inferior 2
 38 N 010 238 0 parafuso sextavado M8X15 2
 39 2RD 971 881 tubo 1 PR-0WM,0WY
 40 2TA 265 220 presilha 4,7X395 CN
 - 2W0 905 121 B cinta tensora 205MM 2
 - N 012 225 1 arruela mola B5X11X0,5 2
 - N 011 005 4 porca sextavada M5 1
 - N 011 114 1 porca sextavada 1
 - 2T0 971 265 A jogo de chicotes
ventilador eletrico
1 PR-9AB
 - 2P0 911 063 A suporte 1 PR-0WW+5ED
 - 2P0 911 063 A suporte 1 PR-0WM+5ED
 - N 101 281 10 parafuso sextavado M8X30 2 PR-0WW
 - N 101 281 10 parafuso sextavado M8X30 2 PR-0WM+ 5ED
 - N 023 003 10 porca sextavada M8 1 PR-0WW
 - N 023 003 10 porca sextavada M8 1 PR-0WM+5ED
 - 2P0 971 067 A chicote de adaptacao 1 PR-9M5
et_bt2.frm
Família
MIO5
Ano
2013
10.12.2012GP
Ref Número da peça Denominação Un Dados de modelo
9
SG
71
Ilustração
971-05
Modelo
5-150OD, 8/9-160OD Euro V
UPD
942
15:18
Observação
ETKA
Página: 001 EPIS 546
chicote para motor
 1 2P0 971 079 B chicote para motor 1
et_bt1.frm
