Amálgama de Prata_

Prévia do material em texto

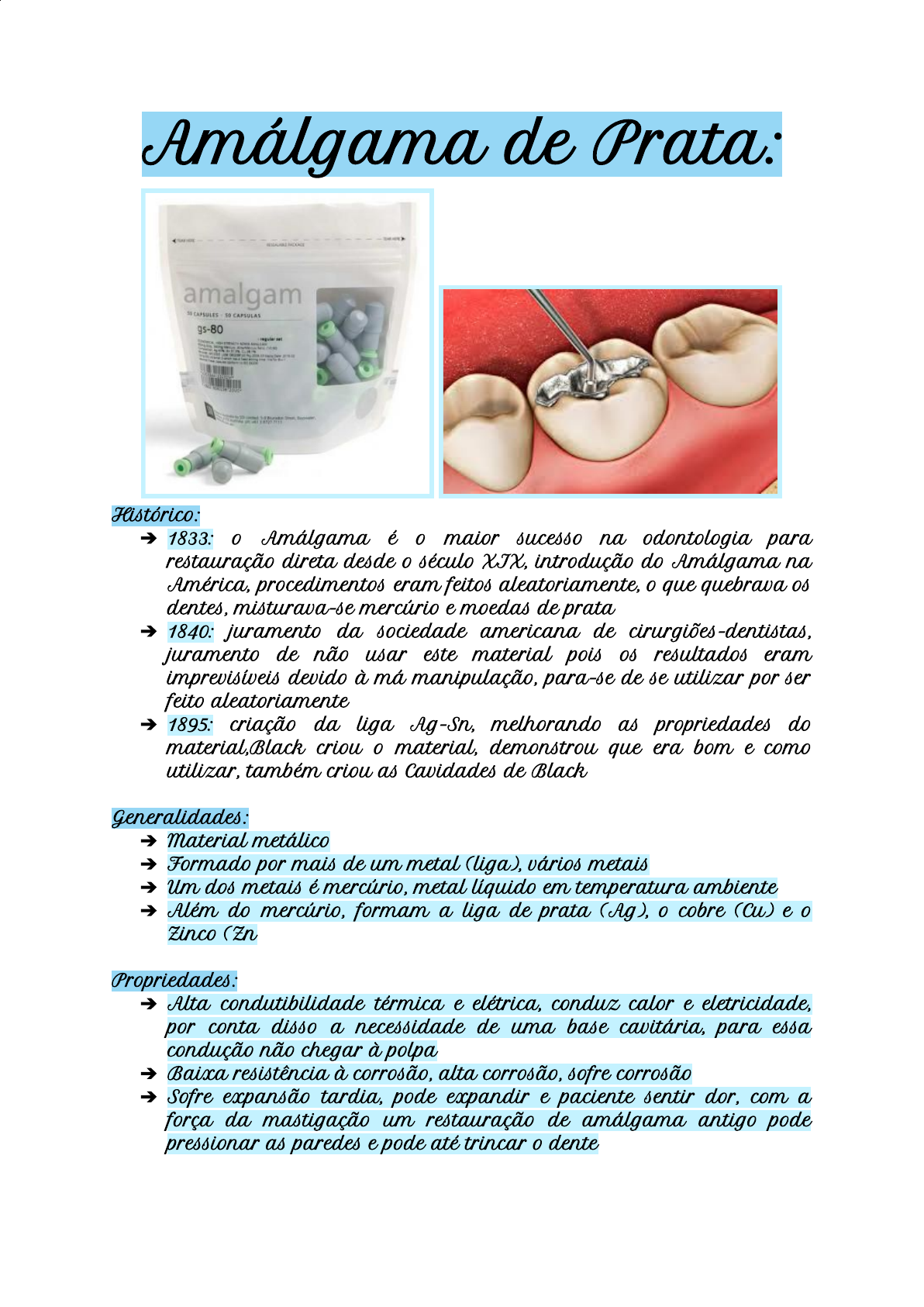

Amálgama de Prata:

Histórico:
➔ 1833: o Amálgama é o maior sucesso na odontologia para
restauração direta desde o século XIX, introdução do Amálgama na
América, procedimentos eram feitos aleatoriamente, o que quebrava os
dentes, misturava-se mercúrio e moedas de prata
➔ 1840: juramento da sociedade americana de cirurgiões-dentistas,
juramento de não usar este material pois os resultados eram
imprevisíveis devido à má manipulação, para-se de se utilizar por ser
feito aleatoriamente
➔ 1895: criação da liga Ag-Sn, melhorando as propriedades do
material,Black criou o material, demonstrou que era bom e como
utilizar, também criou as Cavidades de Black

Generalidades:
➔ Material metálico
➔ Formado por mais de um metal (liga), vários metais
➔ Um dos metais é mercúrio, metal líquido em temperatura ambiente
➔ Além do mercúrio, formam a liga de prata (Ag), o cobre (Cu) e o
Zinco (Zn

Propriedades:
➔ Alta condutibilidade térmica e elétrica, conduz calor e eletricidade,
por conta disso a necessidade de uma base cavitária, para essa
condução não chegar à polpa
➔ Baixa resistência à corrosão, alta corrosão, sofre corrosão
➔ Sofre expansão tardia, pode expandir e paciente sentir dor, com a
força da mastigação um restauração de amálgama antigo pode
pressionar as paredes e pode até trincar o dente
➔ Boa resistência mecânica, considerando o material de restauração
direta que dura mais

Mal de Minamata:
➔ 01 de maio de 1956: se tornou a data oficial da descoberta do Mal de
Minamata, doença cerebral causada pela ingestão de mercúrio
orgânico
➔ Acidente envolvendo mercúrio no Japão, uma fábrica descartava
junto com resíduos, o mercúrio, animais da área começam a sofrer
problemas neurológicos e morrer, peixes são contaminados​, logo,
entrar na ​dieta da população​, muitos morreram contaminados
➔ Pesquisadora ​Karen Wetterhahn, estudava o mercúrio, sem querer
deixou cair dentro de sua luva e alguns meses depois ​morreu de
falência renal, pois o mercúrio leva à falência dos órgão​s, não há
como retirar do organismo
➔ Literatura: em Alice no País das Maravilhas, o personagem
Chapeleiro Maluco, era baseado no que ocorria na realidade, naquele
tempo chapeleiros usavam mercúrio na confecção de chapéus e tinham
problemas neurológicos (malucos)
➔ Mercúrio Metálico (Hg), entra em contato com a corrente sanguínea,
afeta pulmão ou rim, ocasiona eretismo e falência renal ou pulmonar
por exposição aguda ou de alta intensidade
➔ A forma mais comum de contaminação é pelo consumo de peixes
contaminados
➔ OMS começa a ficar atenta a tudo que tem mercúrio

Toxicidade:
➔ Quadro de intoxicação por exposição crônica de baixa intensidade
(pequenas doses durante a vida): levam a cansaço, depressão,
ansiedade, baixa autoestima, irritação, delírios e perda de memória.
Não são sintomas fáceis de diagnosticar.
➔ Na intoxicação por mercúrio o paciente irá apresentar:
★ Tremor nas pernas
★ Coceiras
★ Erupções cutâneas
★ Irritabilidade
★ Insônia
★ Cefaleia (dor de cabeça)
★ Hipertensão
★ Fadiga Crônica
★ Taquicardia
★ Disfunção neurológica
★ Alteração de personalidade
➔ Diferenças entre formas de absorção de mercúrio advindo de
compostos orgânicos (como peixe contaminado) e metálico (forma
presente na amálgama)
★ Ingestão:
1. Compostos Orgânicos: ​alta absorção, vai para a
circulação, principal via de intoxicação
2. Metálico:​ baixa absorção, secretado normalmente
★ Pele:
1. Compostos Orgânicos:​ alta absorção
2. Metálico: média absorção, perigo pois a quantidade
manipulada pode ser grande
★ Inalação:
1. Compostos Orgânicos: baixa absorção, pela dificuldade de
formar vapores
2. Metálico: alta absorção, dentista usa em temperatura
ambiente, motor no mercúrio gera calor, fazendo gás,
também na hora de retirar é importante tentar quebrar e
não desgastar, pois desgaste gera calor, porém as
quantidades liberadas são normalmente pequenas, o
vapor é inodoro e incolor
➔ Para ocorrer uma intoxicação de Hg por amálgama é muito difícil, é
muito mais possível por uma dieta rica em peixes

Cuidados de Manipulação:
➔ Manipulação com mão enluvada, uso de máscara e óculos de
proteção​ (​EPI​)
➔ Consultório dotado de alta exaustão e ventilação, próximo à janela ou
ar condicionado​ (com ar de troca)
➔ Uso de alta sucção durante a remoção de uma restauração e utilizar
brocas novas e água gelada para este procedimento, sugador de alta
potência e bastante água para quebrar o amálgama
➔ Uso da ​melhor relação possível de mercúrio na lig​a
➔ Uso de isolamento absoluto para evitar queda de amálgama na
cavidade bucal, proteger o paciente
➔ Descartar resíduo no pote com fixador ou água, descarte adequado é
responsabilidade do dentista​, descartar dentro de um pote que feche
bem, com um pouco de água no fundo e fixador, que não deixa o gás
do Hg sair. Descrição no pote e contratar empresa de descarte correto.
➔ Lavar bem os materiais usados antes de esterilizar​, se amálgama
ficar na sujeira e esterilizar, esquenta e gera gás que contamina todo
o local
➔ Atualmente, apenas se usa amálgama em cápsulas, Anvisa proibiu
amálgama de mercúrio não encapsulada​, pois outros tipos tem mais
chance de contaminar

Reação (amalgamação):
➔ Reação entre liga Ag, Sn e Hg para obtenção do material restaurador
➔ Inicia a trituração, aparelho mistura pó e líquido
➔ Reação de presa inicial (dureza parcial) em 20 minutos
➔ Acabamento e polimento em 24 horas, paciente vai embora e volta
depois, orientar a não mastigar em cima
➔ Presa Final (processo de cristalização) em até 48 horas

Gama (y): ​estanho e mercúrio, responsável pela corrosão do material

Gama 1 (y1):​ prata e estanho

Gama (y2): ​prata e estanho + mercúrio

Ligas de Amálgama:
➔ Reação de Cristalização​:
★ Ag3Sn + Hg(y) -> Ag3Sn(y) + Ag2Hg3 (y1) + Sn7Hg (y2)
★ Propriedades e fases:
1. Resistencia Mecánica (y> y1> y2)
2. Escoamento (y2> y1> y)
3. Corrosão (y2> y1 > y)
★ Mistura prata e mercúrio, forma um cristal novo, mercúrio não
atinge todo o prata
★ Amálgama que produz muito gama 2 (y2) é pior, metal pouco
nobre, gera bastante corrosão, fica poroso e escurecido na boca
➔ Classificação​:
★ Forma do pó (limalha, esférico): composta basicamente por
prata e estanho, formato de palha (raspadas), forma fase fraca
chamada de limalha (gama 2)
★ Teor de Cobre: ligas de baixo teor de cobre 6% e com alto teor de
cobre 13% a 30%
★ Teor de Zinco: contaminação por umidade em ligas, produzem
gás hidrogênio que expande o amálgama (expansão tardia).
Zinco impede a contaminação da liga, fica mais resistente, mas
não pode entrar em contato com a saliva, pois depois de tomar
presa expande e pode fraturar
➔ Classificação pelo formato das partículas de pó​:
★ Limalha ou Convencional: baixo teor de cobre, as fasesy1 e
porosidades são as menos resistentes mecanicamente ou à
corrosão (podem e devem ser minimizadas), quanto maior for a
proporção de Hg maiores serão as quantidades da fase y2, uma
boa condensação diminui as fases y2 e porosidade, baixo teor
de cobre forma y2 (fase fraca) e piores propriedades mecânicas,
essa classificação é mais barata no mercado
★ Esferoidal: alto teor de cobre, não forma fase y2, promove
melhoras significativas nas propriedades da amálgama, são
mais difíceis de serem condensadas, dificuldade de estabelecer o
contato proximal durante a condensação, liga esférica de prata,
estanho, mercúrio e cobre, estanho prefere se ligar ao cobre do
que ao mercúrio, estanho desloca-se para se ligar ao cobre, logo
não forma gama 2
★ Dispensa ou Mistura: ​(limalha + esférica) alto teor de cobre, no
amálgama dispensa a fase y2, reage com o eutético, produzindo
y1 e y, o desaparecimento da fase y2 promove melhoras
significativas nas propriedades mecânicas, cobre em partículas
que são esféricas, gera outro material, também gera y2, mas
com o tempo cobre vai preferindo se ligar com o estanho e vai
eliminando o y2

CREEP:
➔ Escoamento passivo, o convencional sofre bastante escoamento, dente
antagonista pressiona sempre essa região
➔ Expansão do material
➔ Produção do ​GAP​ (valamento marginal)

Fragilidade:
➔ Amálgama é friável e as fraturas ocorrerem quando as espessuras
forem menores que 2 mm
➔ Frágil, não pode colocar em cavidades muito rasas, deve ter pelo
menos 2 a 3 mm de espessura se não material quebra

Corrosão:
➔ Fase gama 2 é responsável pela corrosão, material vai soltando íons
de metal que ficam entre a restauração e o dente
➔ A corrosão marginal pode ser benéfica promovendo vedamento da
interface (auto vedamento marginal), devido a deposição de óxidos
na interface dente e restauração
➔ Não deixa bactérias infiltrarem, quanto mais tempo passa menor será
a infiltração, vai se auto vedando e se protegendo
➔ Alteração da textura superficial
➔ Manchamento dos tecidos dentais, se espalha e pode escurecer a
dentina
➔ Pode causar infiltração

Serviço Público:
➔ Muitas vezes o que o Serviço Público tem é o Amálgama Convencional
com fase gama 2​, cuidados: condensar bem (espremer o material),
para que que o mercúrio suba e retirar seu excesso, deve-se fazer isso
em todos os tipos, mas principalmente o convencional, para aumentar
sua resistência e duração
➔ Classe 2​, cuidados: fazer ponto de contato entre os dentes, usar cunha
plástica ou de madeira e condensar bem o material nas proximais
➔ Liga esférica​, problemas: força num material composto por bolinhas,
pelo formato da partícula elas fogem do condensador. dificultando a
condensação, prejudica a escultura
➔ De todos o melhor é o dispensa/mistura​, a condensação, escultura e
forma porco y2 que pode desaparecer com o tempo

Materiais Específicos:
1. Amálgama em cápsulas
2. Porta-amálgama
3. Condensador Ward 1
4. Condensador Ward 2
5. Brunidor nº 29
6. Hollenback nº 3s
7. Pinça Clínica
8. Sonda Exploradora nº 5
9. Potes dappen de vidro e plástico/silicone
10. Porta matriz angulado Tofflemire
11. Matriz de aço para porta matriz Tofflemire (5 a 7 mm)
12. Tesoura reta pequena (tipo íris)
13. Cunhas de madeira

Manipulação Classe 1:
➔ Preparo Cavitário:​ fazer preparo com verniz ou base cavitária
➔ Trituração: apertar cápsula e colocar no triturador por cerca de 9
segundos
★ Tempo de trituração determina a consistência, resistência e
textura superficial da mistura, só pode pressionar o êmbolo na
hora. observar hora de colocar no dappen
★ Bem triturado: massa plástica, coesa, brilhante e com tempo de
trabalho suficiente (melhor, massa plástica melhor de modelar)
★ Super-triturado: massa plástica, coesa, pouco brilho, quente e
com pouco tempo de trabalho
★ Sub-triturado: massa sem plasticidade, pouco coesa e pó
aparente
➔ Colocar mistura dentro do pote dappen
➔ Pegar amálgama com porta-amálgama e preencher o espaço
exageradamente
➔ Condensação: com condensador menor para o maior ir apertando e
fazendo o mercúrio ir para cima, para assim retirar com o excesso
(para acomodar à cavidade e fazer subir o mercúrio da massa)
★ Ato mecânico de compactação com instrumentos e pressão sobre
o material
★ Retira porosidades e remove os espaços vazios
★ Remove o excesso de mercúrio que produz uma superfície
rugosa e porosa, além de aumentar a corrosão e diminuir a
resistência mecânica
★ Sempre do condensador menor para o maior
★ Brilho para a superfície, mercúrio para fora
➔ Brunimento Pré-Escultura​: passando instrumento sobre o amálgama
com movimentos lentos e pesados (serve para aflorar e retirar o
excesso de mercúrio e acomodar a massa à cavidade)
★ Movimentos vigorosos e com força (brunidor)
★ Adaptação à cavidade
★ Afloramento de mercúrio residual
★ Escultura regressiva, coloca-se um monte de amálgama e depois
vai retirando
★ Pressionar bem
➔ Retirar excesso de mercúrio de cima
➔ Escultura​:
★ Delineamento do sulco principal
★ Anatomia dental (com uso do hollenback e sonda exploradora)
★ Esculpir com bastante excesso de material
➔ Brunimento Pós-Escultur​a: até ficar bem brilhoso, com movimentos
leves e rápidos (serve para alisar a massa dando conforto ao paciente
e brilho)
★ Movimentos leves e delicados
★ Redução da porosidade
★ Alisamento do material
★ Pressionar bem, fazer brilhar
➔ 24 horas depois:​ acabamento e polimento

Manipulação Classe 2:
➔ Preparo cavitário:​ fazer preparo com verniz ou base cavitária
➔ Trituração: apertar cápsula e colocar no triturador por cerca de 9
segundos
➔ Porta-matriz ​de Tofflemire:
★ Fixar matriz no dente
★ Sistema de matrizes: pré-fabricados
★ Largura de 5 a 7 mm
★ Espessura de 0,03 a 0,05 mm
★ Faz-se um laço em volta do dente com matriz de metal e aperta
➔ Cunhas de madeira/plásticas​:
★ Estabilização da matriz do dente
★ Melhor adaptação marginal da restauração
★ Evitam excessos na porção cervical
★ Diminuem a secreção de sulco gengival
★ Separação do dente
★ Força a matriz contra o dente, sem mínimo de espaço
➔ Colocar mistura dentro do pote dappen
➔ Pegar amálgama com porta-amálgama e preencher o espaço
exageradamente
➔ Condensação​: com condensador menor para o maior ir apertando e
fazendo o mercúrio ir para cima, para assim retirar com o excesso
(para acomodar à cavidade e fazer subir o mercúrio da massa)
➔ Brunimento Pré-Escultura​: passando instrumento sobre o amálgama
com movimentos lentos e pesados (serve para aflorar e retirar o
excesso de mercúrio e acomodar a massa à cavidade)
➔ Retirar excesso de mercúrio de cima
➔ Escultura​:
★ Começa sempre na região proximal com sonda exploradora
★ Anatomia com hollenback, fazendo vertentes, arestas e sulcos
➔ Brunimento Pós-Escultura​: até ficar bem brilhoso, com movimentos
leves e rápidos (serve para alisar a massa dando conforto ao pacientee brilho)
➔ Após 24 horas​: acabamento e polimento

Tatuagem de Amálgama:

➔ Inclusão de partículas de amálgama na lâmina própria de gengiva
➔ O pigmento se deposita nas fibras colágenas e na parede dos vasos
sanguíneos (seta), permanecendo aí por tempo indeterminado como
uma tatuagem
➔ O pigmento causa pouca ou nenhuma reação inflamatória (poucas
células inflamatórias)
➔ Amálgama que cai para fora cria tatuagem
➔ Não faz mal, apenas esteticamente, não tem como retirar

Resina Composta VS Amálgama:

➔ A Amálgama é um excelente material para restauração em dentes
posteriores
➔ Resina depende da adesão e plástico degrada na saliva, o amálgama
dura muito mais e não precisa de sistema adesivo para aderência
➔ Numa cárie pequena resina é melhor, pois cobre a cavidade pequena,
a amálgama precisa de maiores cavidades
➔ Resina utiliza uma técnica mais complexa e demorada (técnica
incremental oblíqua)
➔ Amálgama é muito mais interessante para uso na saúde pública pela
sua duração
➔ Resina há maior possibilidade de haver sensibilidade, contração de
polimerização, solução é a técnica incremental oblíqua
➔ Resina desgasta mais rápido
➔ Amálgama mais antiga gera corrosão benéfica, pois fica mais difícil
de infiltrar bactérias
➔ Resina tem boas propriedades estéticas
➔ Resina tem bom isolamento térmico e elétrico
➔ Resina conserva mais o dente
➔ Resina gera mais sensibilidade e infiltra com o passar do tempo
➔ Adesivo da resina se desfaz com o tempo
➔ Vantagem da amálgama: pequena chance de microinfiltração por
conta de corrosão, que deposita metálicos entre restauração e dente,
causando o auto vedamento marginal, durabilidade maior


Siga no insta para ver mais resumos: @odontoinspira
