Leitura e Interpretação de Desenho Técnico
PROJEÇÕES ORTOGONAIS
NBR 10067 - 1995 - Principios Gerais de Representação em Desenho Técnico

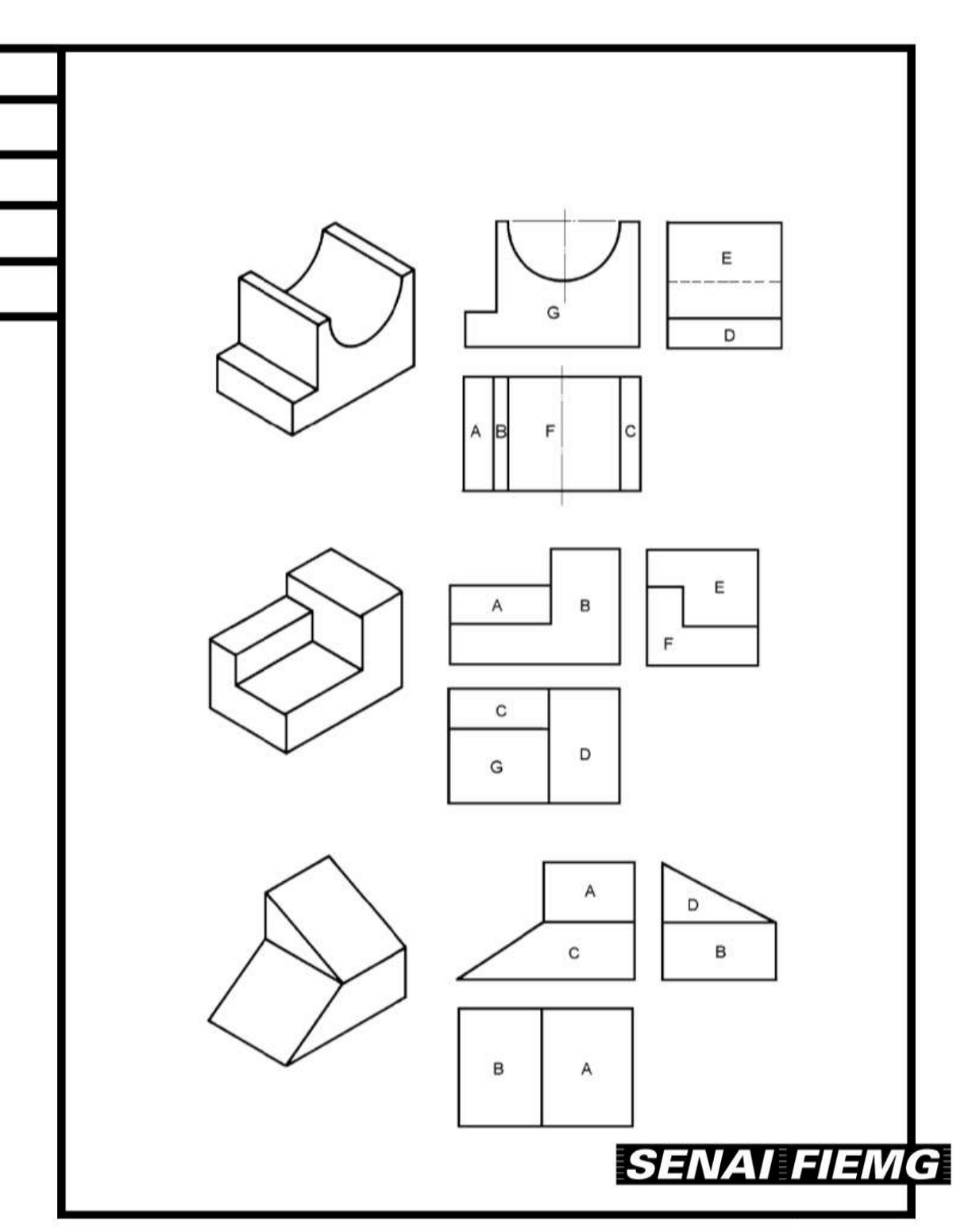

1. Escreva nas faces dos modelos em perspectiva as letras representadas nas vistas
em projeção ortogonal.


_____________________________________ 11 de 64
Leitura e Interpretação de Desenho Técnico
2. Escreva nas vistas dos desenhos técnicos as letras que representam as faces dos
modelos representados.


_____________________________________ 12 de 64
Leitura e Interpretação de Desenho Técnico

3. Complete, à mão livre, as projeções dos modelos e coloque o nome em cada uma das
vistas.











_____________________________________ 13 de 64
Leitura e Interpretação de Desenho Técnico
4. Complete, à mão livre, as projeções dos modelos e coloque o nome em cada uma das
vistas










_____________________________________ 14 de 64
Leitura e Interpretação de Desenho Técnico
5. Complete, à mão livre, as projeções dos modelos.















_____________________________________ 15 de 64
Leitura e Interpretação de Desenho Técnico
6. Desenhe, à mão livre, a vistas lateral esquerda e superior dos modelos.









_____________________________________ 16 de 64
Leitura e Interpretação de Desenho Técnico
7. Complete, à mão livre, as projeções dos modelos.












_____________________________________ 17 de 64
Leitura e Interpretação de Desenho Técnico
8. Complete, à mão livre, as projeções dos modelos.











_____________________________________ 18 de 64
Leitura e Interpretação de Desenho Técnico
9. Desenhe, à mão livre, a terceira vista das projeções.
