1. Curso: BACHARELADO EM ENGENHARIA CIVIL - DISTÂNCIA
Materiais de Construção
Nota: 100
Disciplina(s):
Materiais de Construção
Questão 1/10 - Materiais de Construção

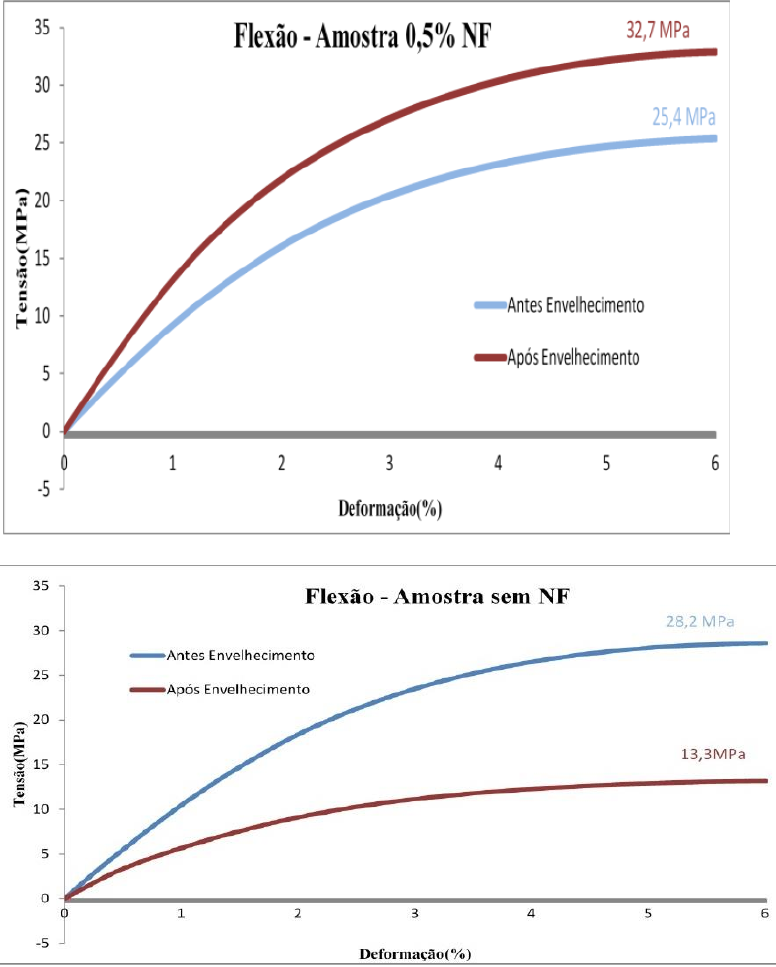

Analisando comparativamente os gráficos de polímeros reforçados com negro de fumo
e sem reforço com negro de fumo, antes e após o envelhecimento, verifica-se que:




Nota: 10.0
 A
A adição de negro de fumo faz com os polímeros tenham aumentada sua
resistência a flexão após o envelhecimento.
Você acertou!
Observar, conforme anexo 2b, Tema 2 , transparência 13 da Aula 5, que o negro
de fumo aumenta a resistência mecânica dos polímeros.
 B
A adição de negro de fumo faz com os polímeros tenham diminuída sua
resistência a flexão após o envelhecimento.
 C
A não adição de negro de fumo faz com os polímeros tenham aumentada sua
resistência à flexão após o envelhecimento.
 D
A não adição e a adição de negro de fumo faz com os polímeros tenham
tenham o mesmo resultado com relação a resistência à flexão após o
envelhecimento.

Questão 2/10 - Materiais de Construção
Determine o módulo de elasticidade do cimento CRC02.


Nota: 10.0
 A 0,2MPa
 B 0,1 MPa
 C 1 MPa
 D
2 MPa
Você acertou!
sabendo que E=σ/εσ/ε
Do gáfico, E = 0,2/0,1 = 2 MPa

Observar transparência 31 da Aula 4 da Rota de estudos

Questão 3/10 - Materiais de Construção
Com base nas porcentagens de fases cristobalita (SiO2) de estrutura CFC, e mulita
(Al2O3) de estrutura HC, para um cerâmico contendo 50% de Al2O3, este cerâmico
pode ser usando para solicitações que exijam resistência ao desgaste?

Nota: 10.0
 A
Este cerâmico não poderá ser usado para esta aplicação, pois tem 16,7% de
mulita, que é a fase mais dura , de estrutura HC.
 B
Este cerâmico poderá ser usado para esta aplicação, pois tem 83,3% de mulita,
que é a fase mais dura , de estrutura HC.
Você acertou!
Conforme já visto, a estrutura HC é a mais rígida, dando maior dureza e
resistência ao desgaste da liga cerâmica.

Aplicando a regra da alavanca:

%Cristobalita = (60-50)/(60-0) = 16,7%
%Mulita = 100 - 16,7 = 83,3%

Como a mulita tem estrutura HC e está presente com 83,3% na estrutura da liga
cerâmica, conferirá maior dureza, permitindo que seja usada para
esta aplicação.
 C
Este cerâmico poderá ser usado para esta aplicação, pois tem 50% de mulita,
que é a fase mais dura , de estrutura HC.
 D
Este cerâmico não poderá ser usado para esta aplicação, pois tem 50% de
mulita, que é a fase mais dura , de estrutura HC.

Questão 4/10 - Materiais de Construção
Analisar em função das curvas de compressão a viabilidade do uso de resíduos de corte
de granito (RCG) na quantidade de 10% e de 20% (10% RCG e 20% RCG),
como reforço de partículas em concreto.

Nota: 10.0
 A
É viável, pois o reforço com RCG elevou, com 10% de RCG, a tensão máxima
de 30MPa para 35MPa, e com 20%RCG, para 36MPa.
Você acertou!
Conforme anexo 2a, transparência 14 aula 5, é viável, pois o reforço com RCG
elevou, com 10% de RCG, a tensão máxima de 30MPa para 35MPa, e com
20%RCG, para 36MPa.
 B
Não é viável, pois o reforço com RCG elevou, com 10% de RCG, a tensão
máxima de 30MPa para 35MPa, e com 20%RCG, para 36MPa.
 C
É viável, pois o reforço com RCG diminuiu, com 10% de RCG, a tensão
máxima de 36MPa para 35MPa, e com 20%RCG, para 30MPa.
 D
Não é viável, pois o reforço com RCG diminuiu, com 10% de RCG, a tensão
máxima de 36MPa para 35MPa, e com 20%RCG, para 30MPa.

Questão 5/10 - Materiais de Construção
A tabela abaixo apresenta valores de tensão de ruptura em MPa de corpos de prova de
vidro sujeitos a esforços na posição horizontal e vertical, sem têmpera, com uma
têmpera e com duas têmperas. Com base nos dados da tabela, se confirma que:


Nota: 10.0
 A
O choque térmico da têmpera confere às moléculas que formam o vidro um
rearranjo espacial (reorganização que torna sua estrutura molecular mais unida),
conferindo maior resistência a ruptura.
Você acertou!
Conforme anexo 3 do Tema 3 da aula 4, o choque térmico da têmpera confere às moléculas que formam o vidro um
rearranjo espacial (reorganização que torna sua estrutura molecular mais unida), aumentando sua resistência a ruptura.
 B
O choque térmico da têmpera confere às moléculas que formam o vidro um
rearranjo espacial (reorganização que torna sua estrutura molecular mais unida),
diminuindo sua resistência a ruptura.
 C
O choque térmico da têmpera confere às moléculas que formam o vidro um
rearranjo espacial (reorganização que torna sua estrutura molecular mais
unida), sem alterar a resistência a ruptura.
 D
O choque térmico da têmpera provoca a ruptura imediata do vidro, impedindo
que ele possa ser temperado.

Questão 6/10 - Materiais de Construção
Compósitos são materiais formados por dois ou mais constituintes, que apresentam
propriedades distintas e /ou melhoradas destes constituintes, analisados separadamente.
Por sua diversidade de aplicações e propriedades, hoje são os materiais que tem maior
crescimento de uso no Mercado. Com relação ao tipo de ligação que forma os
compósitos, temos que esta ligação é :
Nota: 10.0
 A Iônica
 B Covalente
 C Metálica
 D
Mista
Você acertou!
Conforme pg.3 do Material de Leitura da Aula 5:

A ligação que dá origem aos compósitos é a ligação mista. Assim, podem ser
formados pela composição de ligação molecular com metálica, ou molecular
com iônica e covalente, ou metálica com iônica e covalente. Cada tipo de
ligação conferirá ao compósito características próprias.

Questão 7/10 - Materiais de Construção
Sabemos que vários fatores influenciam na resistência à ruptura do vidro , desde a ação
do tempo a pequenos esforços e vibrações.
O gráfico abaixo apresenta curvas de distribuição estatística referentes ao limite de rupt
ura de vidros nas seguintes condições:
(a) vidro novo; (b) vidro depois de sujeito a ações climáticas e (c) vidro com dano
inerente a sua utilização no tempo.
Com base neste gráfico, qual limitação de resistência a ruptura de uso deve ser
condicionada para sua seleção?

Nota: 10.0
 A 28 MPa
 B 35 MPa
 C
45MPa
Você acertou!
Conforme material complementar (Saiba Mais) sobre propriedades físicas e
mecânicas do vidro, Aula 3, Transparência 17, atribui-se o valor de 45MPa para
este limite de ruptura.
 D 60 MPa

Questão 8/10 - Materiais de Construção
Usando o Mapa de Ashby, fazer a seleção inicial dos materiais que devem ser usados
para aplicação em uma trava para máquina de lavar louças, sabendo que deve ter um
módulo de Young entre 1,0GPa e 10,0GPa, com densidade variando entre 1,0 Mg/m3 e
3,0 Mg/m3.


Nota: 10.0
 A
MEL-PC, EPOXI, PS, PVC, NYLON e POLYESTERS.
Você acertou!


Conforme anexo 2 , transparência 8 da Aula 6, os materiais selecionados são
previamente são: MEL-PC, EPOXI, PS, PVC, NYLON e POLYESTERS.
 B HDPE, PTFE, LDPE, PLASTICISED PVC
 C WOOD PRODUCTS.
 D LAMINATES GFRP, CFRP e KFRP

Questão 9/10 - Materiais de Construção
Com relação ao gráfico de força x deformação, indicar a quantidade de negro de fumo
para ser usado como reforço em borracha para ter a melhor força limite de ruptura para
a maior deformação na ruptura.

Nota: 10.0
 A
A melhor adição é de 15% de negro de fumo, pois propciará uma força limite de
300N, para uma deformação na ruptura de 590%.
Você acertou!

 B
A melhor adição é de 10% de negro de fumo, pois propciará uma força limite de
200N, para uma deformação na ruptura de 750%
 C
A melhor adição é de 20% de negro de fumo, pois propciará uma força limite de
200N, para uma deformação na ruptura de 750%
 D
A melhor adição é de 30% de negro de fumo, pois propciará uma força limite de
320N, para uma deformação na ruptura de 590%

Questão 10/10 - Materiais de Construção
Nos projetos de engenharia, devemos empregar diversos critériospara a seleção de
materiais mais adequados. A Matriz Decisão, ao levar em consideração múltiplos
critérios a serem satisfeitos, atribui de forma matricial pesos aos critérios, estabelecendo
assim a melhor relação de seleção através da maior média ponderal dos pesos. Quando
esta matriz é usada?
Nota: 10.0
 A
É usada para uma seleção final de materiais que atendam a quesitos técnicos, de
fabricação, de logística e de custos considerados como estratégicos para o
projeto.
Você acertou!
Conforme transparência 11 da Aula 6:

É usada para uma seleção final de materiais que atendam a quesitos técnicos, de
fabricação, de logística e de custos considerados como estratégicos para o
projeto.
 B
É usada para uma pré-seleção de materiais que atendam a quesitos técnicos
considerados como fundamentais para o projeto.
 C
É usada para uma pré-seleção de materiais que atenda a quesitos técnicos dentro
de um projeto ainda conceitual.
 D
É usada como ferramenta preparatória para u uso do Mapa de Ashby, dentro de
um ìndice de Mérito.
