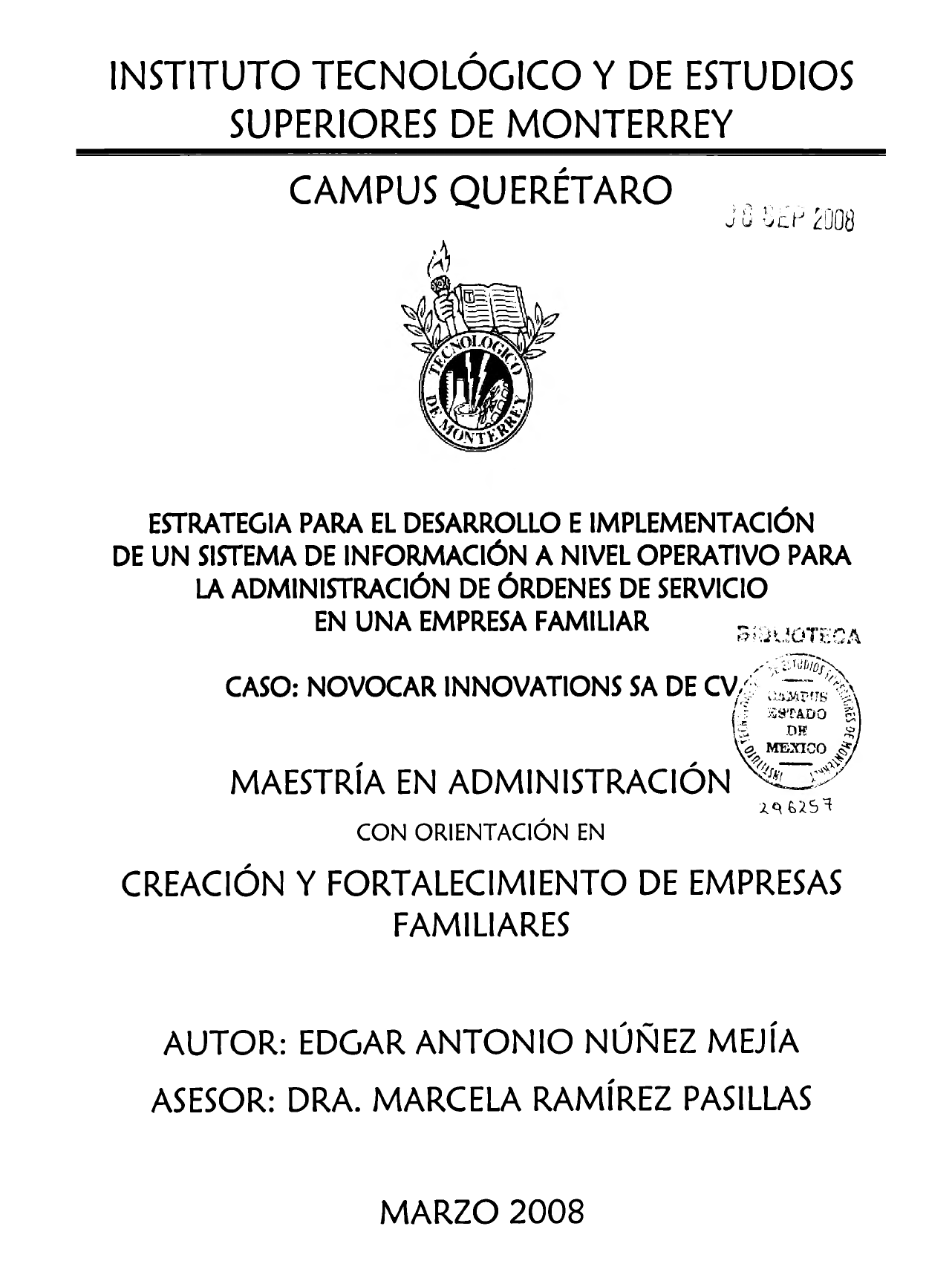

INSTITUTO TECNOLÓGICO Y DE ESTUDIOS
SUPERIORES DE MONTERREY
CAMPUS QUERÉTARO
ESTRATEGIA PARA EL DESARROLLO E IMPLEMENTACIÓN
DE UN SISTEMA DE INFORMACIÓN A NIVEL OPERATIVO PARA
LA ADMINISTRACIÓN DE ÓRDENES DE SERVICIO
EN UNA EMPRESA FAMILIAR
.. ;:,-¡;-,.-, ~;---..__
/ .. ;_ ~-- l, i OJ.i~.'\
CASO: NOVOCAR INNOVATIONS SA DE C~-~;.;:·· :!!~~r:~r~(~~t
{
. ~ :-:~3 f'ADO ..,,
:.Z:. '-"""'
'.-:. DE ~
,..ci MEXICO ~
MAESTRÍA EN ADMINISTRACIÓN ,p
1
1t
1/;-\:1
CON ORIENTACIÓN EN
CREACIÓN Y FORTALECIMIENTO DE EMPRESAS
FAMILIARES
AUTOR: EDGAR ANTONIO NÚÑEZ MEJÍA
ASESOR: DRA. MARCELA RAMÍREZ PASILLAS
MARZO 2008
Resumen ejecutivo
La finalidad de este estudio es analizar los procesos de gestión y dirección de órdenes de
servicio de una pequeña empresa familiar dedicada a la restauración automotriz, para desarrollar e
implementar un TPS personalizado que controle estos procesos.
Un TPS es un sistema de información que monitorea, recolecta, almacena, procesa y
distribuye información para todas las transacciones de la pequeña empresa familiar. Esta información
es primordial para mantener el negocio funcionando eficientemente y para ayudarle a agregar valor a
sus productos y servicios.
EL estudio se realizó en la empresa NOVOCAR INNOVATIONS SA de CV, la cual se dedica a
la reparación y rehabilitación de vinyl, plástico, piel, textiles, velour, tapetes y alfombras sobre
automóviles, camiones, aviones, embarcaciones marítimas y cualquier otro vehículo automotor.
Repara bienes muebles en otros mercados: hospitales, restaurantes, hoteles, cines, etc.
Parte de la estrategia de NOVOCAR INNOVATIONS es trabajar con altos estándares de
calidad y brindar un servicio de excelencia, sin embargo no contaban con un TPS que les permitiera
manejar la información de las órdenes de servicio, que es crítica para la operación efectiva de la
empresa.
El desarrollo e implementación del TPS se realizó en base al modelo de Pressman (1994), el
cual consta de tres fases principales: la fase de definición donde realiza un diagnóstico de los
procesos y se determinan los requerimientos del sistema, la fase de desarrollo donde se diseñan y se
codifica el sistema, y por último la fase de mantenimiento donde se determina si se deben hacer
revisiones o cambios al sistema ya en funcionamiento.
El método de investigación utilizado fue la Investigación-Acción conceptualizado por el
psicólogo Kurt Lewin (1946) el cual se enfoca en probar la teoría con la práctica en situaciones reales,
se obtiene retroalimentación de las experiencias, lo que da pie a la modificación de la teoría como
resultado de dicha retroalimentación. Es una metodología cíclica que involucra a todos los
participantes del suceso.
El resultado del proyecto fue satisfactorio para la empresa, ya que se cumplió con los objetivos
establecidos, NOVOCAR INNOVATIONS cuenta ahora con un TPS que le permite ofrecer a sus
clientes información oportuna sobre las órdenes de servicio, lo que impactará directamente en el
servicio que ofrecen. Adicionalmente NOVOCAR INNOVATIONS puede analizar la información
relacionada con sus órdenes de servicio y sus clientes, lo cual le permitirá desarrollar estrategias de
posicionamiento y crecimiento.
Tabla de contenido
1. DEFINICIÓN DEL PROBLEMA ......................................................................................................... !
2. OBJETO DEL CASO DE ESTUDIO Y PREGUNTA DE INVESTIGACIÓN ..................................... 3
3. MARCO CONCEPTUAL: CARACTERÍSTICAS GENERALES DE UN TPS Y SU ROL EN LA
ADMINISTRACIÓN DE ÓRDENES EN UNA PEQUEÑA EMPRESA FAMILIAR .................................. 4
3.1 Descripción de un TPS .......................................................................................................... 4
3.2 Objetivos de un TPS .............................................................................................................. 4
3.3 Características de un TPS .................................................................................................... 5
3.4 Actividades y métodos de un TPS ....................................................................................... s
3.5 Innovaciones en TPS ............................................................................................................. s
3.6 Modelo para el desarrollo e implementación de un TPS personalizado en las
pequeñas empresas familiares para la administración de órdenes de servicio .................. 6
4. METODOLOGÍA DE INVESTIGACIÓN ........................................................................................... 12
4.1 Investigación en Acción ...................................................................................................... 12
4.2 Descripción de la empresa ................................................................................................. 13
4.3 Recolección de datos .......................................................................................................... 16
5. HALLAZGOS .................................................................................................................................... 18
6. ANÁLISIS ......................................................................................................................................... 32
7. CONCLUSIONES ............................................................................................................................. 34
8. REFERENCIAS ................................................................................................................................ 37
9. ANEXOS ........................................................................................................................................... 38
Anexo 1 Entrevista con el gerente ........................................................................................... 38
Anexo 2 Checklist individual .................................................................................................... 40
Anexo 3 Checklist flotillas ........................................................................................................ 41
Anexo 4 Casos de uso del sistema .......................................................................................... 42
Anexo 5 Definición/Autorización del proyecto ....................................................................... 63
Anexo 6 Especificación de los requerimientos de Software (SRS) ..................................... 68
Anexo 7 Plan de aseguramiento de la calidad (SQAP) .......................................................... 76
Anexo 8 Métricas y estimaciones ............................................................................................ 79
Anexo 9 Script de la base de datos ......................................................................................... 82
Anexo 10 Calendario de actividades del sistema .................................................................. 86
Anexo 11 Manual del sistema ................................................................................................... 90
Lista de Tablas
Tabla 1. Información recolectada .................................................................................................... 17
Tabla 2. Guía de contacto con la empresa ...................................................................................... 18
Tabla 3. Análisis de Stakeholders ................................................................................................... 19
Tabla 4. Plan de comunicación ........................................................................................................ 20
Tabla 5. Matriz de necesidades de requerimientos ........................................................................ 21
Lista de Ilustraciones
Ilustración 1. Fases de la Ingeniería de Software .............................................................................6
Ilustración 2. Misión y Visión de Novocar lnnovations SA de CV ................................................. 14
Ilustración 3- Estrategia de Novocar lnnovations SA de CV ......................................................... 15
Ilustración 4. Modelo Entidad-Relación para TPS de administración de órdenes de servicio .... 29
1. DEFINICIÓN DEL PROBLEMA
Los sistemas de información transaccionales a nivel operativo (TPS) controlan las actividades
diarias y los movimientos de la empresa, como las ventas, pagos, inventarios y manufactura. El
propósito principal de estos sistemas es monitorear las operaciones diarias y proporcionar
información que sirva de apoyo al proceso de toma de decisiones (Stair and Reynolds, 2003).
Los TPS son el primer tipo de sistemas de información que se implantan en las organizaciones
con frecuencia, ya que automatizan las tareas operativas de la organización y almacena, procesa y
distribuye la información para todas las transacciones de la empresa, entre ellas la administración de
órdenes de servicio. Estos sistemas son intensivos en entrada y salida de información, es decir, son
recolectores de información y sus beneficios son visibles y palpables. La mayoría de los
requerimientos de informes hechos por la pequeña y mediana empresa son de datos operativos
resultados de sistemas de información transaccionales (Ahituv, Neuman and Riley, 1994).
En el contexto de las pequeñas empresas familiares es común encontrar que no existe un
diseño y planeación de las operaciones realizadas, o en el mejor de los casos, este diseño de las
operaciones se desarrolla día con día. Esto implica que no se puede determinar si los procesos
involucrados son realizados de forma que generen una ventaja competitiva para la empresa. Uno de
estos procesos es la administración de órdenes de servicio que es muy importante para que una
pequeña empresa familiar cuyo objetivo principal es satisfacer necesidades de servicio establezca
una filosofía orientada al cliente.
Para establecer esta filosofía e implementar un TPS se requiere que las pequeñas empresas
familiares redefinan sus procesos de negocio estratégicamente, es decir, estos procesos deben ser
una fuente de competitividad e innovación. Esto significa que los desafíos de los mercados y la
competencia en las industrias obligan a las pequeñas empresas familiares a eliminar todas las tareas
que no agregan un valor directo al cliente, así como la mejora de aquellas actividades centrales que
sí agregan valor, lo que permite una reducción de costos y niveles más altos de satisfacción hacia los
clientes.
Adicionalmente, es importante hacer actualizaciones tecnológicas e integrar sistemas de
información a los procesos del negocio, para tener una mayor capacidad productiva y competitiva, y
que permitan establecer estrategias claras de posicionamiento y crecimiento. Las tecnologías de
información han permitido una globalización económica acelerada, la cual obliga a las pequeñas
empresas familiares a competir no solo con empresas de la región, sino de todo el mundo, y por lo
tanto una inversión apropiada en tecnologías de información alineada a un TPS relevante le brindará
a las pequeñas empresas familiares una ventaja competitiva (Lauden and Lauden, 2006).
1
Esta ventaja competitiva está ligada a la creciente interdependencia entre la habilidad de las
pequeñas empresas familiares en utilizar las tecnologías de información y su habilidad de
implementar su estrategia corporativa y lograr sus metas. Lo que la pequeña empresa familiar logre
hacer en el futuro dependerá de lo que sus sistemas le permitan hacer (Newkirk and Lederer, 2007).
Esto implica que al utilizar tecnologías de información alineadas a un TPS personalizado, una
pequeña empresa familiar dedicada a servicios puede entender mejor sus procesos y procedimientos
actuales, por lo tanto le permite descubrir cómo utilizar las tecnologías de la información para
competir por medio de una arquitectura de aplicaciones y bases de datos integradas. El aprendizaje
organizacional adquirido a través de la experiencia de utilizar un TPS permite mejorar la habilidad de
alinear la estrategia de la pequeña empresa familiar dedicada a servicios a la estrategia de sistemas
de información y por lo tanto anticiparse a los cambios organizacionales y ambientales no previstos.
Los sistemas de información ofrecen la oportunidad de revitalizar el servicio al cliente
flexibilizando a la pequeña empresa familiar y sus servicios hacia el cliente. La flexibilidad estratégica
es un factor crítico de éxito cuando la mayoría de los elementos de los sistemas organizacionales
están en continuo movimiento, inclusive puede ser un factor de supervivencia. La flexibilidad permite
a la pequeña empresa familiar dedicada a servicios obtener niveles superiores de eficiencia a través
de sus actividades así como del rediseño de sus procesos de negocios (Levi and Powell, 1998).
Lefebvre and Lefebvre (1992) argumentan que las pequeñas empresas familiares pueden ser
más innovadoras que las grandes compañías porque tienen menos limites burocráticos y no tienen
incómodos sistemas organizacionales. Ellos sugieren que la innovación viene de la información,
particularmente del ambiente externo. El uso de tecnologías de la información permite que una
producción pequeña sea más sencilla y por lo tanto se pueden introducir nuevas tecnologías de
producción más rápidamente lo que conduce a ser una empresa más competitiva.
Por lo tanto una pequeña empresa familiar de servicios que no cuente con un TPS enfocado
en la administración de sus órdenes de servicio, le será mucho más complicado establecer y dar
seguimiento a una estrategia corporativa que le permita un crecimiento sostenido. No podrá obtener
una ventaja competitiva a través de procesos bien definidos que permitan una mayor capacidad
productiva o por medio de la innovación que facilitan los sistemas de información y no contará con la
flexibilidad de responder a los cambios externos. En resumen está condenada al fracaso.
2
2. OBJETO DEL CASO DE ESTUDIO Y PREGUNTA DE INVESTIGACIÓN
El propósito de este estudio es analizar los procesos de gestión y dirección de órdenes de servicio
de una pequeña empresa familiar dedicada a la restauración automotriz, para desarrollar e
implementar un TPS personalizado que controle estos procesos.
La pregunta de investigación por lo tanto es: ¿Cuál es la mejor estrategia para el desarrollo e
implementación de un TPS personalizado que debe aplicarse a una pequeña empresa familiar
dedicada a servicios para realizar la administración de órdenes de servicio? Y por ende, ¿cuáles son
los procesos relacionados con la gestión y dirección de órdenes de servicio y que métricas deben
establecerse para poder controlarlos? Y ¿cuál es el diseño idóneo de un TPS personalizado para
realizar la gestión y dirección de órdenes de servicio de una pequeña empresa familiar dedicada a la
restauración automotriz?
3
3. MARCO CONCEPTUAL: CARACTERÍSTICAS GENERALES DE UN TPS Y SU ROL
EN LA ADMINISTRACIÓN DE ÓRDENES EN UNA PEQUEÑA EMPRESA
FAMILIAR
3.1 Descripción de un TPS
Un TPS es un sistema que monitorea, recolecta, almacena, procesa y distribuye información
para todas las transacciones de la pequeña empresa familiar. Esta información es crítica para la toma
de decisiones en otros sistemas de información. En la pequeña empresa familiar como en cada
organización hay procesos operativos que son críticos para que se lleve a cabo su misión, las
transacciones de la pequeña empresa familiar ocurren cuando produce un producto o provee un
servicio (Turban, Mclean and Wetherbe, 2002). Por ejemplo una pequeña empresa familiar dedicada
a proveer servicios de limpieza profesional a otras microempresas tiene que administrar sus órdenes
de servicio, asignar recursos a cada servicio (empleados, material, etc.), pagargastos administrativos
(electricidad, renta, etc.}, realizar el servicio a los clientes y cobrarles.
Cada transacción puede generar transacciones adicionales, sin embargo como las
manipulaciones matemáticas de la mayoría de las transacciones son simples y repetitivas, son fáciles
de integrar en un sistema de información. El sistema de información que soporta estas operaciones
es un TPS. Este sistema normalmente incluye transacciones contables, de ventas, de personal y
actividades de producción o servicios.
3.2 Objetivos de un TPS
El objetivo principal de un TPS es proveer toda la información necesaria para que una
pequeña empresa familiar mantenga al negocio funcionando adecuadamente y eficientemente, así
como ayudar a agregar valor a sus productos o servicios. Algunos objetivos específicos de un TPS
incluyen: permitir una operación efectiva de la pequeña empresa familiar, proveer en tiempo
documentos y reportes, incrementar la ventaja competitiva reduciendo los costos y mejorando el
servicio, proveer los datos necesarios para los sistemas estratégicos, asegurar la integridad y
exactitud de los datos y la información, así como salvaguardar la información de la pequeña empresa
familiar (Turban, Mclean and Wetherbe, 2002).
Los sistemas TPS normalmente son los mejores candidatos para una reingeniería de procesos
y sus beneficios son más tangibles en cuanto a inversión en tecnologías de información.
4
3.3 Características de un TPS
Se procesan grandes cantidades de datos normalmente, la fuente de los datos normalmente
es interna y la salida en su mayoría es para una audiencia interna, sin embargo con los nuevos
sistemas de TPS es posible tener salidas de datos directas. Los sistemas TPS procesan información
en forma regular, es decir, diariamente, mensualmente, etc., se requiere una capacidad de
almacenamiento grande y de gran velocidad para procesar un alto volumen de información. La
entrada y salida de datos es de forma estructurada y con un gran nivel de detalle. Tienen poca
complejidad matemática y de operación. Tienen un alto nivel de exactitud, integridad y seguridad, por
lo tanto son altamente confiables (Stair and Reynolds, 2003).
3.4 Actividades y métodos de un TPS
Primero los datos son recolectados por personas o sensores y entran a la computadora por
medio de algún dispositivo de entrada, normalmente se trata de automatizar la mayor posible
cantidad de datos de entrada al TPS por los altos volúmenes de información. Posteriormente el
sistema procesa los datos en una o dos formas básicas: procesamiento por lotes o procesamiento en
línea. En el procesamiento por lotes el sistema recolecta los datos de las transacciones conforme van
ocurriendo colocando los datos en grupos o lotes, el sistema entonces procesa los lotes
periódicamente. En un procesamiento en línea los datos se procesan conforme las transacciones van
ocurriendo (Turban, McLean and Wetherbe, 2002).
Alternativamente existe un sistema hibrido (una combinación de procesamiento por lotes y en
línea) que recolecta los datos conforme van ocurriendo las transacciones pero los procesa en
intervalos de tiempo específicos. Por ejemplo un sistema de punto de venta (POS) puede recopilar los
datos conforme ocurren las transacciones pero procesarlos en la tarde (Turban, McLean and
Wetherbe, 2002).
3.5 Innovaciones en TPS
Algunos sistemas TPS pueden llegar a complicarse debido que integran diferentes tipos de
hardware, software y telecomunicaciones, sin embargo actualmente existen sistemas TPS en línea
(online transaction processing OL TP) que requieren una arquitectura de cliente-servidor. Con este
tipo de arquitectura y tecnologías de Web es posible integrar más actividades y usuarios como
proveedores y clientes directamente al sistema (Stair and Reynolds, 2003).
5
En lugar de intercambios simples de datos sobre redes privadas, como las transacciones
tradicionales de EDI, actualmente muchas transacciones se conducen por Internet e lntranets. Como
resultado los sistemas OL TP se han convertido en sistemas interactivos de TPS a través de Internet
lo que permite transmisión de datos multimedia, rápido tiempo de respuesta y almacenamiento de
grandes bases de datos de gráficos y video en tiempo real y a muy bajo costo.
Algunos beneficios de estas innovaciones son: flexibilidad para el crecimiento de una
demanda no pronosticada, costos más bajos, manejo de cuentas interactivo que permite a las
empresas ofrecer servicios a cualquiera, reducción de tiempo en la búsqueda y análisis de
información en grandes bases de datos, habilidad para manejar datos multimedia y almacenamiento
efectivo de grandes cantidades de información gráfica y de video (Stair and Reynolds, 2003).
3.6 Modelo para el desarrollo e implementación de un TPS personalizado en las
pequeñas empresas familiares para la administración de órdenes de servicio
La ingeniería de software es una disciplina o área de la informática que ofrece métodos y
técnicas para planear, desarrollar y mantener software para un TPS personalizado de calidad
(Pressman, 1994). De acuerdo al modelo de Pressman (1994) existen tres fases principales dentro de
la ingeniería de software, las cuales se pueden aplicar a una pequeña empresa familiar: Estas fases
se presentan en la siguiente figura:
Ilustración 1. Fases de la Ingeniería de Software
Fuente: Pressman, 1994
La fase de definición que se centra en el "Qué", fase de desarrollo que se centra en el "Como"
y la fase de mantenimiento que se centra en el "cambio".
6
Fase de definición
En la fase de definición de un TPS personalizado, el analista de sistemas crea un mapa de
carreteras de la institución y sus sistemas, identificando a los principales propietarios y usuarios de
los datos en la institución a partir de la identificación y rediseño de los procesos administración de
órdenes de servicio. Este mapa se crea a partir de un diagnostico de los procesos que comprenderá
el TPS enfocado en la administración de órdenes de servicio.
Es importante identificar que una orden de servicio o de un producto puede tomarse dentro de
una compañía de forma electrónica, por teléfono o en papel. Muchas compañías tienen sistemas para
la gente de ventas que permite introducir órdenes de compra o servicio de los clientes por medio de
dispositivos portátiles o teléfonos-web, las ordenes pueden incluso pasar de un departamento a otro
de forma interna a la empresa. Una vez que las ordenes entraron a la empresa, un sistema recibe,
organiza y almacena todas esas órdenes (Stair and Reynolds, 2003).
Un procesamiento de órdenes rápido y efectivo es la llave para la satisfacción al cliente, en
algunos casos las órdenes de manufactura se procesan automáticamente una vez que se reciben. Un
sistema de Extranet puede ser especialmente útil en procesar órdenes que involucran socios de
negocio. Un sistema puede procesar órdenes de venta por producto, zona o agente de ventas.
El rediseño de procesos de negocio involucrados con la administración de órdenes de servicio
logra un mejoramiento significativo en la productividad, tiempos de respuesta y calidad. Se empieza
realizando entrevistas con el personal involucrado en el procesamiento de órdenes de servicio para
identificar el diagrama de flujo y repensar el proceso existente de manera que se pueda entregar
mayor valor al cliente. Esto busca adoptar un sistema diferente de valor enfatizado en las
necesidades del cliente, es decir, se reducen las barreras organizacionales y se eliminan tareas
improductivas en áreas claves. Se rediseña la organización en equipos funcionales enlazados (cross-
functional teams) y se utiliza la tecnología para mejorar la distribución de información y la toma de
decisiones (Rigby, 2007).
Para lograr el rediseño de procesos de negocio se requiere redirigir los valores de la compañía
hacia las necesidades de los clientes, rediseñarlos procesos principales del negocio utilizando
tecnologías de información para lograr mejoras, reorganizar la organización en equipos funcionales
enlazados con responsabilidades definidas en cada proceso, pensar en las contingencias de las
personas involucradas y mejorar todos los procesos de negocio a través de toda la organización.
Adicionalmente, existen varios documentos que soportan el rediseño de los procesos
involucrados en la gestión de órdenes de servicio, los cuales son necesarios para dar el seguimiento
7
adecuado al rediseño. El primer documento se enfoca en el análisis de "Stakeholders", es decir los
agentes involucrados dentro del proceso, ya sea que requieran información del proceso o que
provean información al proceso (Hughes and Cotterell, 2002). Una vez que se identifica a los
involucrados en el proceso, se requiere una matriz de necesidades, este documento establece
ciertos parámetros requeridos para el nuevo proceso identificando la importancia de cada uno con
respecto a la pequeña empresa familiar.
Posteriormente, para establecer una comunicación efectiva entre el equipo que rediseña el
proceso y los involucrados se establece un documento enfocado en el plan de comunicación, aquí se
determinan los lazos de comunicación así como la frecuencia es que es necesaria esta comunicación.
Para identificar y evaluar los procesos involucrados en la gestión de órdenes de servicio se pueden
utilizar diferentes modelos como el diagrama de flujo o el modelo de casos de uso (Sommerville,
2007). Este último modelo proporciona uno o más escenarios de cómo se realiza el proceso o como
debería de realizarse, en otras palabras es una secuencia de interacciones que se desarrollan dentro
del proceso en respuesta a un evento que inicia un actor principal sobre el proceso.
Una vez realizado este análisis organizacional, el analista de sistemas detalla los problemas
de los sistemas actuales. Al examinar documentos, papeles de trabajo y procedimiento, observar las
operaciones de los sistemas y entrevistar a los usuarios clave de los sistemas, el analista puede
identificar las áreas de problemas y los objetivos a ser alcanzados por una solución. Con frecuencia,
la solución implica desarrollar un nuevo sistema de información o mejorar el ya existente.
Además de recomendar una solución, el análisis de sistemas implica un estudio de factibilidad
para determinar que una solución sea posible o alcanzable dados los recursos y restricciones de la
institución. Se deben estudiar tres áreas principales de la factibilidad (Hughes and Cotterell, 2002):
Factibilidad técnica: Si la solución propuesta puede ser implantada con el software, hardware y
recursos técnicos disponibles.
Factibilidad económica: Si los beneficios de la solución propuesta son mayores que los costos.
Factibilidad operativa: Si la solución propuesta es deseable con el marco administrativo y
organizacional existente.
Se establecen los procesos de software los cuales son un marco de trabajo que define un
conjunto de actividades para desarrollar y mantener software y sus productos asociados (planes del
proyecto, código, manuales) con sus entradas y salidas. Las salidas también se les llaman productos
de software o entregables. Las áreas claves de proceso son conjuntos de actividades dentro el
proceso que permiten establecer un seguimiento preciso del desarrollo del proyecto (SEi, 1993):
8
1.- Administración de requerimientos (SRS IEEE 830 Std revision, 1998) - Establece un
entendimiento común entre el cliente y el equipo de desarrollo de Software para conocer las
necesidades del cliente, obtener información sobre los procesos y funciones que va a realizar
el proyecto, así como las expectativas del cliente sobre él. Algunos elementos de la
administración de requerimientos son los requerimientos de función, de características de los
usuarios, restricciones, dependencias o relaciones con otros sistemas.
2.- Aseguramiento de la calidad (SQAP IEEE 730 Std revision, 2002) - Proporciona una
administración adecuada para proveer un control de calidad por medio de una serie de
inspecciones, revisiones y pruebas a cada artículo específico del software. Este plan de
calidad contiene entre otros elementos estándares, prácticas, convenciones y métricas,
herramientas, técnicas y metodologías.
La fase de análisis es primordial para estudiar los problemas de la organización e identificar
los objetivos a ser alcanzados por el TPS. Toda la información recopilada durante la fase de análisis
será utilizada para determinar los requerimientos del sistema y como apoyo para la fase de
desarrollo.
Fase de desarrollo
En la fase de desarrollo se realiza el diseño de la nueva base de datos, o en su caso el
análisis de la base de datos existente. En algunos casos se utilizan diagramas de entidad de relación
para visualizar las relaciones establecidas en la base de datos. Se realiza la creación de prototipos
para establecer la interfase del sistema con el usuario, estos prototipos pueden estar basados en el
método de casos de uso o en el método de diagramas de flujos de datos.
Una vez validado el diseño del sistema se procede a la programación, durante esta etapa, las
especificaciones del sistema que fueron preparadas durante la etapa de diseño se traducen a código
de programa. Sobre la base de documentos detallados de diseño para los archivos, operaciones y
distribuciones de informes y otros detalles de diseño se preparan las especificaciones para cada
programa en el sistema.
En algunos proyectos de desarrollo de sistemas se asignan tareas de programación a
especialistas cuyo trabajo consiste en codificar únicamente los programas. En otros proyectos se
prefieren analistas programadores que diseñan y programan las funciones. Como los grandes
sistemas implican muchos programas con miles (o aun cientos de miles) de líneas de código, se
emplean con frecuencia equipos de programadores. Además, si todo un sistema puede ser
9
programado por una sola persona, la calidad del software será mayor si se somete a la revisión de un
grupo.
Es necesario llevar a cabo pruebas exhaustivas y a profundidad para certificar si el sistema
produce los resultados correctos. La cantidad de tiempo necesaria para realizar las pruebas ha sido
tradicionalmente subestimada en la planeación de proyectos de sistemas. Casi tanto como el 50 por
ciento del presupuesto total de desarrollo de software puede ser gastado en pruebas. Las pruebas
son también consumidoras de tiempo: los datos de prueba deben preparase cuidadosamente, los
resultados revisados y las correcciones hechas en el sistema. En algunas ocasiones, partes del
sistema deberán ser rediseñadas. Pero los riesgos de tratar esta etapa son muy grandes
(Sommerville, 2007).
Las pruebas de un sistema de información pueden descomponerse en tres actividades:
1.- Pruebas por unidades, o pruebas de programas: Estas prueban consisten en evaluar cada
programa por separado en el sistema. Mientras que se piensa ampliamente que el propósito
de tales pruebas es garantizar que los programas están libres de errores, esta meta es en
realidad imposible de alcanzar. Las pruebas deben verse, en vez de ello, como un medio de
localizar errores en los programas, enfocándose en encontrar todos los caminos que pueden
hacer que un programa falle. Una vez señalados, los problemas pueden ser corregidos.
2.- Las pruebas al sistema: Estas pruebas evalúan el funcionamiento del sistema de
información como un todo. Tratan de determinar si módulos discretos pueden funcionar
conjuntamente tal como se planeó y si existen discrepancias entre las maneras como el
sistema trabaja en la actualidad y cómo se diseñó. Entre las áreas examinadas se tienen el
tiempo de proceso, la capacidad para almacenamiento de archivo y el manejo de las cargas
pico, las capacidades de recuperación y de arranque y los procedimientosmanuales.
3.- Las pruebas de aceptación: Estas pruebas proporcionan la certificación final de que el
sistema está listo para ser usado en un escenario de producción. Las pruebas de sistemas
son evaluadas por usuarios y revisadas por la administración. Cuando todas las partes están
satisfechas de que el nuevo sistema cumple con sus normas, el sistema queda formalmente
aceptado para su instalación.
Es esencial que todos los aspectos de las pruebas sean pensados con sumo cuidado y que
sean tan comprensibles como sea posible. Para asegurar esto, el equipo de desarrollo trabaja con los
usuarios para pensar en un plan sistemático de prueba. En el plan de prueba se incluyen todos los
preparativos para la serie de pruebas previamente descritas.
10
Fase de mantenimiento
Después de que el sistema nuevo se ha instalado y la conversión está completa, se dice que
el sistema está en producción. Durante esta etapa, el sistema será revisado por los usuarios y por
especialistas técnicos para determinar qué tan bien ha cumplido con sus objetivos originales y para
decidir si se deben hacer revisiones o modificaciones. Los cambios en hardware, software,
documentación o procedimientos a un sistema de producción para corregir errores, cumplir con
nuevos requerimientos o mejorar la eficiencia de procesamiento se denominan mantenimiento.
Los estudios de mantenimiento han examinado la cantidad de tiempo que se requiere para
diversas tareas de mantenimiento (Lientz y Swanson. 1980). Aproximadamente 20 por ciento del
tiempo se dedica a corregir (debugging) problemas de producción de emergencia; otro 20 por ciento
tiene que ver con cambios en los datos, archivos, informes. Hardware o Software del sistema. Pero el
60 por ciento de todo el trabajo de mantenimiento consiste en estimular al usuario, mejorar la
documentación y hacer un registro de los componentes del sistema para alcanzar una mayor
eficiencia en el procesamiento. La cantidad de trabajo en la tercera categoría de problemas de
mantenimiento se podría reducir significativamente mediante un mejor análisis de sistemas y mejores
prácticas de diseño.
11
4. METODOLOGÍA DE INVESTIGACIÓN
Para realizar este trabajo, en esta sección se explicará el método de investigación que se
utilizó, se presentará a la empresa en donde se realiza el estudio y se especificará como se recolecto
la información necesaria.
4.1 Investigación en Acción
Se utilizará el método de investigación por medio de "Investigación en Acción". La
investigación en acción puede ser descrita como una familia de metodologías de investigación que
persigue una acción o cambio y una investigación o entendimiento al mismo tiempo (Nogueira, 2006).
Esta metodología fue conceptualizada por el psicólogo social Kurt Lewin en el año de 1946 donde
expresa dos de las ideas principales: la decisión de grupo y el compromiso con la mejora.
En la investigación-acción el investigador quiere probar la teoría con la práctica en situaciones
reales, obtener retroalimentación de sus experiencias, modificar la teoría como resultado de sus
retroalimentaciones, y probar nuevamente. La investigación-acción tiende a ser cíclica (pasos que
tienden a recurrir en una secuencia similar), participativa (los clientes e informantes son considerados
como socios o al menos participantes activos dentro del proceso), cualitativa (trabaja más con el
lenguaje que con los números) y contemplativa (reflexiones críticas sobre los procesos y las salidas
son parte importante de cada ciclo).
La metodología de investigación-acción involucra seis etapas: análisis, diagnóstico,
conceptualización, planeación, implementación de una acción y evaluación. Kemmis et. al. (1988)
mencionan que Lewis describió la investigación-acción como un proceso de peldaños en espiral que
constituyen la planificación, acción y evaluación del resultado de la toma de acción, y que
generalmente se debe iniciar por una idea general, la cual debe ser analizada para focalizar la
problemática principal y poder establecer los hechos, para después de una exploración preliminar se
pueda determinar el plan de acción general.
Una vez hecho esto se debe iniciar la acción que implicará un cambio estratégico no solo de
mejoras sino también facilitará la comprensión del alcance futuro. Una vez realizado este paso surgen
nuevos datos que deben ser valorados para una nueva planificación y así poder controlar y valorar y
nuevamente re planear si es necesario. Investigación-acción tiene dos objetivos primordiales: el
investigador debe dar soluciones a través de la implementación de cambios en una situación
problemática, y poder generar nuevo conocimiento como resultado de sus actividades (McKay y
Marshall, 2001 ).
12
4.2 Descripción de la empresa
NOVOCAR INNOVATIONS es una empresa dedicada a la restauración estética automotriz y
de interiores con altos estándares de calidad y un servicio de excelencia. Por medio de una avanzada
tecnología de micro reparación se restauran rayones, agujeros y rasguños de forma profesional. Si el
cliente lo desea se puede cambiar el color del interior del auto o de muebles en casa u oficina. Se
obtienen resultados profesionales de forma rápida y económica.
Una de las fortalezas más grandes del negocio es su mercado potencial, donde incluye el
mercado automotriz o vehicular: flotillas de vehículos empresariales, compañías de seguros,
compañías de renta de automóviles, agencias automotrices, líneas de autobuses turísticos y
escolares y ambulancias. Dentro del mercado no automotriz se atienden aeropuertos, líneas aéreas,
mobiliario de oficina y negocio, restaurantes, clubes deportivos y prácticamente cualquier giro
comercial o casa habitación que necesite reparación de piel, vinyl, velour y tela.
NOVOCAR INNOVATIONS repara, rehabilita y entinta vinyl, plástico, piel, textiles, velour,
tapetes y alfombras sobre automóviles, camiones, aviones, embarcaciones marítimas y cualquier otro
vehículo automotor. Repara bienes muebles en otros mercados: hospitales, restaurantes, hoteles,
cines, etc.
Repara parabrisas estrellados, repara abolladuras automotrices sin afectar la pintura, retoca la
pintura exterior automotriz. Repara, rehabilita y entinta vinyl, plástico, piel, textiles, velour, tapetes y
alfombras y daños sobre todo tipo de muebles tales como sillas, sillones, mesas, mobiliario médico,
paneles plásticos, y mobiliario en general con los materiales antes mencionados.
13
Ilustración 2. Misión y Visión de Novocar lnnovations SA de CV
• Ser una empresa de alta rentabilidad, con reconocimiento
ante la sociedad en general como el líder y de mayor
presencia y prestigio en la República Mexicana dentro de
su especialidad, con la más alta y moderna tecnología y los
operadores mejor preparados. Dicho prestigio debe de
lograrse mediante el correcto desempeño del trabajo en
los tres módulos de servicio.
• Ser una empresa que contribuya al desarrollo económico
y social creando fuentes de trabajo en las comunidades
mexicanas. Otorgar la más alta satisfacción a todos los
clientes que requieren el servicio de la rehabilitación de
los daños sufridos en sus bienes muebles por la mejor
tecnología, calidad del servicio y precios adecuados
evitándole la substitución de la parte dañada por otra de
mayor precio.
• Así como ser, dentro del medio laboral, una muy buena
alternativa de corto y largo plazo para la satisfacción de
las necesidades económicas del personal, de continua
superación profesional y laboral, con un ambiente y clima
de trabajo que le permita permanentemente su
realización personal.
En el corto plazo Novocar lnnovations pretende ofrecer mejores procesos que involucren una
mayor calidad, así como un servicio personalizado. Se requiere investigar sobre nuevos productos,
así como desarrollar nuevas técnicas de reparación. Esto permitirá un incremento en el número de
servicios realizadosde al menos 20%.
En el largo plazo Novocar lnnovations planea integrar productos a la venta para el cuidado de
interiores. Es de vital importancia para Novocar lnnovations posicionarse como la empresa de
tapicería automotriz más reconocida en Querétaro por la calidad de sus servicios. Una vez afirmada
la presencia en la ciudad de Querétaro, Novocar lnnovations pretende tener presencia en el resto de
la república a través del establecimiento de nuevas sucursales en las principales ciudades del país.
14
Ilustración 3- Estrategia de Novocar lnnovations SA de CV
•La Planeación estratégica se fundamenta en la DIFERENCIACIÓN:
•
•La base y sustento del crecimiento y expansión será mediante la correcta y creciente
promoción y venta de servicios realizados al mercado seleccionado.
•Se buscará directamente y por medio de alianzas la obtención de cuentas o clientes que
representen negocios de cobertura multi-regional y nacional.
•El servicio y atención a los clientes se realiza a domicilio, mediante el desplazamiento de una
unidad móvil equipada al lugar en donde se encuentran los vehículos de los clientes.
•Todos los territorios deberán de tener todos los servicios o módulos en operación (interiores,
abolladuras y retoque de pintura)
•El concepto de calidad y satisfacción del cliente, prevalece por encima de la rentabilidad de
un servicio a plazo inmediato.
•Se ofrecen todos los servicios de reparación y/o rehabilitación de las partes interiores y
exteriores de vehículos, los cuales están referidos en la especialidad de cada módulo .
•
•Se atienden simultáneamente el mismo día y en el mismo lugar, conjuntos de vehículos que
en cantidad no sea menor el valor promedio de facturación diaria esperada.
9
•Nunca se inicia algún servicio si se presupone el hecho de no poder terminar la totalidad de
los trabajos a realizar sobre el mismo vehículo dentro del mismo día, con horarios laborales
normales .
•
•Cualquier daño propuesto a ser reparado deberá de revisarse profundamente para no
comprometerse a realizar algún arreglo fuera del perfil de daños susceptible según la
especialidad de nuestra empresa .
•
• No se otorgará algún servicio en modelos de vehículos cuya antigüedad sea mayor a 6 años,
con respecto a la fecha de petición del servicio, salvo que el automóvil sea calificado de tipo
"clásico" o se encuentre en excelentes condiciones.
15
4.3 Recolección de datos
Existen seis fuentes formales de evidencia para recolección de datos (Yin, 1986).
1.- La documentación, la información documentada es relevante para todos los estudios, sin
embargo el uso de estos documentos sirve para corroborar la evidencia de otras fuentes. Es decir, la
documentación no se debe tomar como un registro literal de un evento, sin embargo, puede ser de
gran utilidad para detallar información de otra fuente de evidencia.
2.- Los registros de archivos, para muchos estudios son relevantes, en especial si están
registrados en computadora. Sin embargo para algunos estudios puede resultar complicado verificar
la exactitud de los registros o pudieran no tener gran relevancia, aunque pueden utilizarse para
confirmar otra fuente de evidencia.
3.- La entrevista, es una de las fuentes de evidencia más utilizada. Puede ser de diferentes
formas, la entrevista abierta en la cual el investigador pregunta a personas claves sobre eventos o
problemas, así como su opinión. La entrevista guiada aunque sigue teniendo un formato abierto sigue
un formato establecido por un protocolo. El último tipo de entrevista tiene preguntas más
estructuradas por medio de un cuestionario formal.
4.- La observación directa, asumiendo que el fenómeno de interés no sea puramente histórico,
algunos comportamientos o condiciones ambientales relevantes solo están disponibles por medio de
la observación. La observación puede ser casual o recolectar datos de actividades formalmente.
5.- La participación-observación es un tipo especial de observación en la cual el investigador
no es un observador pasivo, por el contrario, el investigador puede tomar diferentes roles dentro de la
situación estudiada e inclusive formar parte de los eventos del fenómeno. Uno de los principales
riesgos de esta fuente de evidencia es el potencial sesgo de información.
6.- Los artefactos físicos son la última fuente de evidencia para recolectar información en el
estudio, los cuales pueden ser un dispositivo tecnológico, un instrumento o cualquier otra evidencia
física. Este tipo de evidencia tiene la menor relevancia en la mayoría de los estudios.
Existen tres principios básicos para recolectar la información: Usar múltiples fuentes de
evidencia, crear una base de datos del estudio y mantener una cadena de evidencia.
Las fuentes de evidencia a utilizar en este estudio serán: Entrevista abierta con el gerente de
la empresa al iniciar el estudio. Participación-Observación para entender mejor la forma en que se
realizan los procesos de órdenes de servicio y poder brindar mejores sugerencias de reingeniería de
16
procesos. Por último se recopilaran documentos que reflejan la forma en que controlan en este
momento las órdenes de servicio, para poder recolectar los datos involucrados en el proceso.
A continuación se presenta la información recolectada:
Tabla 1. Información recolectada
Se realizó una entrevista abierta donde se recopilaron los objetivos a corto y largo
plazo. Así como la forma en que la empresa se publicita. Se dio una breve descripción
de la forma en que realizan el servicio (ver Anexo 1 ).
Checklist individual - Es un formato que maneja la empresa para tomar los datos del
cliente y el vehículo (ver Anexo 2) .
Checklist flotillas - Es un formato que manejaba anteriormente la empresa para
registrar la entrada a servicio de varios vehículos al mismo tiempo. Aún cuando ya no
se utiliza provee información sobre los detalles que pueden presentar los vehículos que
ingresan a servicio (ver Anexo 3).
Durante el periodo de desarrollo de este proyecto, hubo una estancia en las
instalaciones de la empresa para experimentar el proceso de la administración de
órdenes de servicio e identificar como se desarrolla la interacción con el cl iente
17
5. HALLAZGOS
En esta sección se describen los resultados obtenidos en cada fase en el desarrollo e
implementación de un TPS personalizado para la administración de órdenes de servicio.
FASE DE DEFINICIÓN
En esta fase inicialmente se identificó como fluye la información dentro de la empresa,
identificando a los propietarios y usuarios de los datos y estableciendo los parámetros de
comunicación entre los involucrados en el proyecto.
La siguiente tabla establece la misión del proyecto y los parámetros de la comunicación con la
empresa que solicita el proyecto.
Tabla 2. Guía de contacto con la empresa
Analizar los procesos de gestión y dirección de órdenes de servicio para
¿Cuál es la misión? desarrollar e implementar un TPS personalizado que brinde las
herramientas necesarias a la empresa para que pueda mejorar este
proceso, controlando en todo momento la calidad y eficacia del sistema.
Puntualidad
Cumplir con los acuerdos establecidos
Compromisos Control de Calidad en todas las áreas del proyecto (Programación,
Implementación, etc.).
Respeto
Responsabilidad
Reglas para la Lluvia de ideas
resolución de Respeto a las ideas de la empresa
problemas
Evaluación de lo propuesto
Seleccionar la mejor opción en base al mejor resultado esperado
Cuando se reciba o se brinde retroalimentación:
Resolución de Sin tomar las cosas de forma personal
conflictos:
Con respeto a las ideas y comentarios de los demás
Tratando de aclarar lo más posible los puntos en discusión
Brindar propuestas con fundamentos que posibiliten un mejor trabajo
Si se cumple en fechas establecidas
Medición de éxito: Cumplir con los requisitos de cada etapa
Si el cliente está satisfecho con cadaavance
Se generará una encuesta de evaluación para la empresa
18
Una vez que se establecieron las reglas de comunicación entre la empresa y la parte que
desarrolla el sistema, es importante identificar y analizar a los agentes involucrados en el proyecto, ya
sea de forma directa o indirecta. La siguiente tabla presenta las características de las personas
implicadas en el proyecto:
Nombre
Organización
Puesto
Rol en el Proyecto
Características
Nivel de Interés
Nivel de Influencia
Sugerencias para
manejar la relación
Nombre
Organización
Puesto
Rol en el Proyecto
Características
Nivel de Interés
Nivel de Influencia
Sugerencias para
manejar la relación
Tabla 3. Análisis de Stakeholders
Adrian Verdiguel Empleados
(Gerente)
Novocar lnnovations
Gerente General Ventas
Sponsor del proyecto
Gerente General, es el encargado de
autorizar el proyecto y de evaluar que
se cubran las expectativas, está
involucrado en los procesos de ventas y
toma de decisiones. También utiliza el
sistema.
Muy alto
Muy alto, toma todas las decisiones
en la parte de la empresa
Mantenerlo informado, escuchar sus
comentarios, dejarlo hablar, entregar
resultados rápido
Novocar lnnovations
Usuarios normales
Hacen uso del sistema
El sistema se crea para ellos, son los
usuarios directos, sin embargo no toman
decisiones sobre él , están sujetos a las
decisiones de Adrian Verdiguel
Alto
Bajo
Capacitarlo para el uso del sistema,
apoyo para realizar pruebas sobre el
sistema
Marcela Ramírez Clientes
ITESM ORO
Profesor
Realiza evaluaciones y brinda apoyo
técnico.
Se encarga de guiar el desarrollo del
proyecto, verifica que el proyecto se
termine de manera satisfactoria y se
encarga de evaluar el resultado final.
Alto
Alto
Mantenerla informada, escuchar
observaciones, entregarle resultados y
solicitar apoyo cuando sea necesario.
19
Independientes
Clientes
No hacen uso directo del sistema, pero
aportan información y el sistema es
creado para darles una mejor atención
Los clientes son afectados por el sistema,
ya que se diseña para darles una mejor
atención, se ingresan datos de los
clientes, nunca interactúan directamente
con el sistema
Bajo
Alto
No se tiene una relación directa con el
cliente, de esto se encargan los
empleados.
Es necesario determinar la frecuencia y la dirección en que fluye la información entre todos los
involucrados en el proyecto para lograr una comunicación efectiva, la siguiente tabla muestra como
se determinaron los lazos de comunicación:
Tabla 4. Plan de comunicación
o -o
Q)
>,
o ....
a.
Q)
"O ....
o
"O (/) ns o .... - "O .... (/) (/) ns o ·e Q) (/) Q)
~ -E a. e E o -~ "O ....
ü w a.
Administrador del Proyecto e M N
Gerente e
Empleados e
Profesor M e
Clientes N
D: Diario
S Semanalmente
M: Mensualmente
C: Conforme a necesidades
1: Informal
N: Nunca
BIBLIOTECA
20
Posteriormente, se establecieron las necesidades de la empresa orientadas a ofrecer un
mayor valor al cliente dentro del proceso de administración de órdenes de servicio, para lo cual se
estableció una matriz de necesidades de requerimientos de la empresa. La siguiente tabla presenta
las principales necesidades de la empresa, así como la forma en que se van a cubrir dichas
necesidades, lo que permite identificar los requerimientos claves en la realización del proyecto.
Necesidades de la
Em resa
Bajo costo
Mantenimiento
Interface Ami able
Ca acitación
lm lementación
lm resión de Facturas
Se uridad
Restricciones para
Em leados
Información de
Vehículos Clientes
Confiabilidad
Procesos captura
más rá idos
Eliminar
Redundancias
Relación:
Alta= 9
Media= 3
Baja= 1
Tabla 5. Matriz de necesidades de requerimientos
(1)
+-' en e o -~ s s +-' ro o I (/) o
Q) (1) (1) (1)
ü
(1)
-o -o -o ro ~ (1) .... en en ro .8 o (1) en o.. +-' +-' ro e e e en ro (1) -~ ·u .E E (1) (1) -o e -o -o ro
ro ·¡:: ·¡:: -o ro t (1) (1) o o ·¡::
o ::J ::J •e ,e ::J ::J
o.. O" O" (1) (1) Ol e
E
(1) (1) en en (1) ro
o:::: o:::: o o (/) ~
8 9 9
9 9 3
7 3 9
9 3 9
8 9
9 3 3 9
9 3 9 9
10 9
6 3 3 9 9
3 3 3
3 1 3 9 3
21
21
en
ro
en ,e o en (1)
+-' ro en ro ..a ro o .... (1) +-'
(1) ::J e .... o -o o.. o
(1) (1) (1) en -o ro -o
e en e e
·O ·O
 •O
·u (1) ·u -o ro ü
~ ro .!::::! ro ro Ol e
+-' .... ro Ol en ro (1) en e o o::::
3 9 3
9 9
9 3
3 3 3 9
3
3
9 9
9 3
1 3
12 28 42 21
A continuación se describe el proceso original de la administración de órdenes de servicio por
medio del modelo de casos de uso. El modelo de casos de uso proporciona uno o más escenarios
que permiten visualizar las actividades y los actores involucrados en el proceso original.
Pre-condiciones
22
El cliente llega a solicitar
un servicio
Se realiza el servicio
Si no tiene
Crédito
Realiza el pago
Diagrama del proceso
Es recibido por una
persona del taller
Se le avisa al cliente que
el vehículo esta listo
Si tiene
crédito
El Checklist funciona
como comprobante
El Checklist funciona
como comprobante
23
Se anotan los datos
en el Checklist
El cliente revisa el
presupuesto
El cliente recoge el
vehículo
Una vez analizado el proceso original, y en base a la implementación del TPS, se rediseño el
proceso para agregarle valor hacia el cliente. En este nuevo proceso hay una segmentación de las
tareas a realizar acordes con la estructura organizacional de la empresa. El gerente debe realizar
algunas actividades previas a la interacción con el cliente, como ingresar al sistema los diferentes
productos o servicios ofertados por la empresa, ingresar los usuarios que atienden al cliente y que
van a tener acceso al sistema y otras actividades relacionadas con la administración propia del TPS.
La interacción directa con el cliente en el nuevo proceso no cambia mucho con respecto al
proceso original, sin embargo es la implementación del TPS y los resultados que el sistema va a
arrojar, lo que permitirá reducir los tiempos de respuesta, y contar con los datos necesarios para una
futura planeación estratégica que genere una ventaja competitiva para la empresa por medio de una
completa orientación hacia el cliente.
Por esta razón, el nuevo proceso se divide en dos etapas, la primera está relacionada con la
interacción directa hacia el cliente y la segunda con las actividades realizadas dentro del TPS. En
esta segunda parte las operaciones están divididas en operaciones para los gerentes y operaciones
para los vendedores o usuarios normales. Las cuales están plasmadas nuevamente por el modelo de
casos de uso (ver Anexo 4).
24
Interacción con el cliente
Pre-condiciones
25
El cliente llega a solicitar
un servicio
Se realiza el servicio
Si no tiene
Crédito
Realiza el pago
Diagrama del proceso
Es recibido por una
persona del taller
Se le avisa al cliente que
el vehículo esta listo
El sistema genera
orden de servicio
Si tiene
crédito
El sistema genera
orden de servicio
26
Se registran los
datos en el TPS
El cliente revisa el
presupuesto
El cliente recoge el
vehículo
Se lleva un seguimiento
detallado de las órdenes de
servicio realizadas, los pagos
realizados por los clientes y los
productos y servicios vendidos.
27
Cuando las actividades a realizar por el TPS dentro del nuevo modelo del proceso quedaron
definidas, se establecieron claramente los objetivos del proyecto, el alcance, la factibilidad y los
beneficios de la solución. Dentro de los objetivos del proyecto diferenció entre "lo que se busca lograr''
con el proyecto y los "productos que se entregan a la empresa" al finalizar el proyecto. Los productos
finales son el medio para lograr lo que la empresa requiere.
Para determinar el alcance del proyecto se definió la información que se requiere para la
realización del mismo, y en base a las consideracionesde los recursos con que se cuentan (tiempo,
equipo, etc.) se delimitó lo que queda excluido del proyecto. El estudio de factibilidad se realizó de
acuerdo a los requerimientos claves para la realización del proyecto. La factibilidad depende de los
recursos existentes, sin este estudio de factibilidad se puede pretender realizar un proyecto
inalcanzable.
Esta información se puede revisar a detalle en el documento "Definición/Autorización del
Proyecto" (ver Anexo 5), donde también se plasman por escrito los beneficios potenciales del
desarrollo del proyecto.
Para finalizar la fase de definición en el desarrollo e implementación de un TPS para
administrar las órdenes de servicio se describieron a detalle los requerimientos específicos del TPS a
través del documento "Especificación de los requerimientos de software" (Anexo 6) y se definieron los
parámetros para el control de la calidad del software con el "Plan de aseguramiento de la calidad" (ver
Anexo 7).
Probablemente estos últimos documentos sean los de mayor importancia para el desarrollo de
cualquier sistema de información.
28
FASE DE DESARROLLO
Como se había mencionado, la fase de desarrollo utiliza los productos creados en la fase de
definición, en esta fase se diseñó la base de datos que manejará la información del proceso de
administración de órdenes de servicio dentro del sistema a partir de los requerimientos específicos de
la información que se desea manejar (ver Anexo 6).
Primero se creó un modelo de la base de datos llamado modelo entidad-relación donde se
describen los campos de la base de datos y sus relaciones. Este modelo se presenta en la siguiente
figura (las llaves del lazo izquierdo de algunos campos representan el identificador de la tabla):
:ntes
1 idcliente
nombre
rfc
calle
colonia
municipio
estado
pais
cp
telefono
telefono2
fax
celular
nextel
mail
contacto
medio
contador
total
facturado
pendiente
fecha
status
Ilustración 4. Modelo Entidad-Relación para TPS de administración de órdenes de servicio
vehicu los
'il idvehicu lo
idcliente
placas
tcirculacion
marca
tipo
modelo
colo r
status
facturasactivas
'v idfactura
id orden
ordenes
V idorden
factura s
'il idfactura
idusuario
total
pendiente
fe chacreacion
fechapago
status
id cliente
idveh iculo
idusuario
fechaent
fechasa l
horaent
hora sal
total
pendiente
fechapago
status
facturada
29
detalleorden
'il iddetalle
idorden
usuarios
'v idusuario
password
nombre
ca ll e
co lonia
municipio
te lefono
ce lular
tipo
status
visita
detalles
'il iddeta ll e
concepto
categoría
status
ordenesactivas
'il idorden
idproducto
cantidad
precion
productos
i idproducto
concepto
categoría
tipo
prMiO
cantidad
horas
status
comentarios
\'l idcomentario
idorden
idusuario
comentario
fecha
hora
pagos
'i'I idpago
ido rden
monto
forma
idusuario
fe cha
status
Posteriormente se elaboró el script de la base de datos en lenguaje MySQL donde se
especifican las restricciones y parámetros de cada campo en la base de datos, con este script se
puede crear la base de datos directamente en el manejador de bases de datos a utilizar (ver Anexo
9).
El siguiente paso en la fase de desarrollo es la codificación del sistema, para este proyecto se
utilizó el lenguaje ASP ya que el sistema funcionara por medio de un servidor Web. La codificación se
realizó de acuerdo a un calendario de actividades (ver Anexo 1 O).
Una vez finalizado el sistema se elaboró un manual para el usuario (ver Anexo 11 ), para que
los integrantes de la empresa pudieran aprender a utilizar el sistema. El manual muestra el
funcionamiento de una manera sencilla, llevándolos paso a paso por cada función del sistema. Este
manual se entrego de forma impresa.
Se puede consultar una copia del sistema para efectos de pruebas mediante un servidor
provisional en la siguiente dirección:
http://rivera.gro.itesm.mx/nafta/taller/index.html
Nombre de Usuario para realizar pruebas: miguel
Password para realizar pruebas: migue!
(El tiempo que el sistema esté disponible en el servidor provisional depende del ITESM campus Querétaro, ya que
se encuentra en uno de sus servidores)
30
FASE DE MANTENIMIENTO
Por cuestiones del tiempo destinado a la realización de este proyecto, la fase de
mantenimiento del sistema queda excluida del alcance del proyecto (ver Anexo 5).
31
6. ANÁLISIS
El desarrollo e implementación de un TPS en una empresa familiar para la administración de
las órdenes de servicio de acuerdo al modelo de Pressman (1994) es un factor crítico para liberar un
producto de calidad dentro de las restricciones de tiempo y funcionalidad. Para los modelos de
procesos es necesario contar con una planificación detallada para saber con precisión, que es lo que
se va a construir.
En el caso de la empresa NOVOCAR INNOVATIONS no se cuenta con procesos definidos por
medio de alguna planeación estratégica, si se trata de desarrollar e implementar un sistema de
software para la administración de uno de sus procesos, como la gestión de órdenes de servicio, y no
se utiliza un modelo que identifique los puntos principales a desarrollar, se corre el riesgo de caer en
un círculo interminable de descubrimiento de "nuevos" requisitos.
En este tipo de organizaciones, el grado de incertidumbre del escenario sobre el que se
desarrolla, tiene como consecuencia una poco o nula visión de lo que realmente se quiere del sistema
y la forma en que éste puede ayudar a la organización a cumplir sus objetivos. Si no se apoya a la
empresa a realizar el análisis de sus procesos, identificando la información vital para el
funcionamiento adecuado de la empresa, no es posible integrar dichos procesos en un sistema de
información.
Una de las desventajas de este modelo es que puede inhibir la innovación que tienen los
modelos "agiles" de desarrollo de sistemas. En estos modelos las fases se convierten en actividades
que se desarrollan durante toda la vida del proyecto conforme lo demanden las circunstancias. Los
requisitos no se conocen de forma detallada al comenzar, se van descubriendo en la realización de
los prototipos, lo que brinda un valor de innovación en el desarrollo del sistema.
En muchos proyectos la agilidad y la rápida adaptación no es tan apropiada como la
predictibilidad, sin embargo, la cuestión no recae en decidir cuál es el mejor modelo para los sistemas
de software, si no, determinar de acuerdo a las características de la empresa a la cual se le desarrolla
el sistema de software, cual es el modelo aplicable.
La implementación de un sistema de software en una empresa que, aunque no cuenta con
sistemas de información, tiene una estrategia clara de sus procesos y la forma en que estos ofrecen
un valor hacia su cliente, permite desarrollar un sistema de software a través de un modelo "ágil",
logrando una mayor capacidad de innovación y proporcionando un valor superior al que se habría
conseguido con un modelo de gestión predictivo.
32
Sea cual sea el modelo que se seleccione para el desarrollo y la implementación de un
sistema de software, comprender perfectamente los requisitos, ya sea al inicio o gradualmente,
determinará el éxito del proyecto.
33
7. CONCLUSIONES
Para el desarrollo e implementación de un TPS personalizado que administre las órdenes de
servicio de una pequeña empresa familiar, el modelo propuesto por Pressman (1994) consistió en
dividir el proyecto en tres fases principales. La primera es la fase de definición donde se determina el
"¿Qué?", es decir, se realiza un diagnóstico de ¿Qué existe? ¿Qué se está haciendo? y ¿Qué se
quiere lograr?
La segunda fase es de desarrollo y determina el "¿Cómo?", en esta fase se diseñan los
productos finales de acuerdo a las especificaciones obtenidas en la fase de definición. Por último, la
tercera fase es de mantenimientoy se enfoca en el "Cambio", en esta fase el sistema está en
producción y es revisado para determinar si ha cumplido adecuadamente sus objetivos originales, lo
que determinará si se deben hacer revisiones o cambios.
Las primeras dos fases fueron aplicadas a la empresa familiar NOVOCAR INNOVATIONS, lo
que permitió constatar que el modelo constituye una herramienta efectiva para el desarrollo e
implementación de un TPS aplicable a una empresa familiar. El resultado obtenido fue altamente
satisfactorio y se refleja en la calidad de los procesos de desarrollo, así como en el cumplimiento de
los objetivos establecidos en este proyecto.
Un diseño efectivo de un TPS personalizado para la administración de órdenes de servicio en
una pequeña empresa familiar dedicada a la restauración estética automotriz debe proveer la
información de los clientes y sus vehículos a través de una interface amigable, sin que comprometa a
seguridad de la información que maneja la empresa (Matriz de necesidades de requerimientos).
Reflexiones teóricas de la aplicación del modelo
Los procesos definidos por medio de un modelo ayudan a la planificación y desarrollo de
cualquier proyecto, sin embargo el proceso establecido debe ser flexible y debe facilitar el cambio y la
innovación. El seguimiento fiel de un modelo puede ser muy costoso y consumidor de tiempo, una
gran cantidad de tiempo se emplea en la recopilación de información y en la preparación de grandes
especificaciones y documentos de autorización. En el área de desarrollo de TPS, pueden pasar años
antes de que un sistema quede finalmente instalado.
Si el seguimiento fiel de un modelo ocasiona un desarrollo demasiado prolongado los
requerimientos de información pueden cambiar antes de que el sistema esté en condiciones de
operar.
34
Por otro lado, el propósito de un modelo es guiar en la selección de estrategias de mejora
determinando la madurez de los procesos actuales e identificando los puntos importantes que se
deben desarrollar y trabajar para mejorar tanto en los procesos como en la calidad del proyecto. En
otras palabras ayuda a identificar las actividades críticas que indican la capacidad de realizar
adecuadamente el proyecto.
Para este proyecto se dio un seguimiento flexible del modelo planteado, el TPS desarrollado
se apega a la descripción, los objetivos y las características de un TPS definidos dentro del modelo.
Con respecto a las diferentes fases de desarrollo e implementación de un TPS personalizado en las
pequeñas empresas familiares para la administración de órdenes se servicio descritas dentro del
modelo, como sucede en la mayoría de los proyectos de Ingeniería de Software se siguió fielmente el
modelo en la fase de definición. Se identificó la información y los procesos involucrados con la
administración de las órdenes de servicio y se generaron los documentos requeridos por el modelo.
Sin embargo, es en la fase de desarrollo donde es prácticamente imposible seguir fielmente el
modelo. En esta fase el programador realiza cambios no previstos al codificar el sistema, para
eficientar ciertos procesos de software y brindar una interface al usuario más amigable y sencilla de
utilizar. Si comparamos el producto final (sistema) con lo establecido a través de los casos de uso, se
verán ciertas diferencias con respecto al modelo del sistema planteado originalmente.
El problema se origina porque los usuarios siempre han tenido dificultades para distinguir
entre un sistema definitivo y los documentos de especificaciones, por lo que es común que los
usuarios aprueben los documentos de las especificaciones sin comprender totalmente su contenido,
solo para enterarse durante la programación y las pruebas, que las especificaciones están
incompletas o no es lo que tenían en mente.
Es por eso que el programador debe tener la libertad de realizar pequeños cambios sobre el
modelo. En la mayoría de los casos estos cambios resultan ser de beneficio para el usuario, sin
embargo el mismo usuario debe realizar una evaluación positiva a este respecto y en caso contrario,
se deben hacer las modificaciones correspondientes.
Reflexiones metodológicas
Con respecto a la metodología de Investigación-Acción, para la realización de este estudio
desafortunadamente por falta de tiempo no se pudo llegar a la etapa de evaluación y mantenimiento,
que constituye la generación de nuevo conocimiento a ser valorado para una nueva planificación.
Esta es una de las ideas principales de esta metodología cíclica, ya que se modifica la teoría como
resultado de la retroalimentación. Por lo que en estudios posteriores, se debe determinar si la
35
metodología de Investigación-Acción es la más adecuada para un proyecto que no va a contar con la
retroalimentación necesaria determinada en la fase de mantenimiento.
En esta fase de mantenimiento se estimula al usuario para que de manera colectiva colabore
con la mejora del sistema, lo que involucra una profunda comprensión del mismo. Este objetivo se
encuentra plasmado directamente en la metodología de Investigación-Acción la cual busca realizar
mejoras por medio de los cambios que se obtienen como resultado en cada iteración.
Para el desarrollo de proyectos de software existen varios métodos, aún cuando este estudio
no se basa únicamente en el desarrollo de un TPS, el sistema es el producto final hacia la empresa
objeto de este estudio. Por lo que en próximos proyectos que involucren el desarrollo y la
implementación de un proyecto de software sería conveniente evaluar si es posible utilizar la
metodología de CMM Capability Maturity Model (SIE, 1993) . Esta metodología permite establecer un
indicador de calidad en los procesos y sirve de guía para la mejora continua en el desarrollo del
proyecto.
Recomendaciones para el uso del sistema en NOVOCAR INNOVATIONS
Es importante leer el manual del sistema antes de utilizarlo formalmente para llevar la
operación de la empresa.
La seguridad de la información contenida dentro del sistema es responsabilidad de los
administradores del sistema, las contraseñas de acceso son responsabilidad de cada usuario y no
deben compartirse bajo ninguna circunstancia.
Limitaciones del sistema
El sistema únicamente controla los servicios realizados a los clientes que hayan sido
registrados, por lo que no maneja un control fiscal ni de las demás áreas de la empresa.
36
8. REFERENCIAS
Laudon K., J Laudon. 2006. Management information systems-The digital firm. Prentice Hall. 35-46, 83-89, 96-
105, 320-323.
Newkirk, Henry E., Lederer, Albert L. 2007. The effectiveness of strategic information systems planning for
technical resources, personnel resources, and data security in environments of heterogeneity and
hostility. The Journal of Computer lnformation Systems. 34-35.
Levy, Margi., Powell, Philip. 1998. SME Flexibility and the role of lnformation Systems. Small Business
Economics.
Turban, Mclean, Wetherbe. 2002. lnformation technology for management-Transforming business in the digital
economy. John Wiley & Sons, lnc. 275-314.
Stair, Ralph M., Reynolds, George W. 2003. Principies of information systems. Thomson. 362-395.
Ahituv, Niv., Neumann, Seev., Riley, H. Norton. 1994. Principies of information systems for management.
Business and Educational Technologies. 152-165.
IEEE 730 Std. (revision). 2002. Standard for Software quality assurance plans.
IEEE 830 Std. (revision).1998. Recommended practice for Software requirements specifications.
Hughes, Bob., Cotterell, Mike. 2002. Software project management. McGraw Hill. 4-15, 20-35, 229-249.
Sommerville, lan. 2007. Software engineering. Addison Wesley. 96-104, 117-139, 161-167, 298-304, 342-346.
SIE. 1993. Capability Maturity Model.
Rigby, Darrell. 2007. Management tools 2007: An executive's Guide. Bain & Company.
<http://www.bain.com/management_tools/home.asp>.
Yin, Robert K. 1986. Case studyresearch-Design and methods. Sage Publications. 13-26, 78-97.
Kemmis, S., McTaggart, R., y Salcedo, R.G. 1998. Cómo planificar la investigación-acción. Madrid. Laertes.
Nogueira Delgado, Juan Manuel. 2006. Metodología basada en investigación-acción para la implementación del
framework de Zachman. Tecnológico de Monterrey. 29-37
37
9. ANEXOS
Anexo 1
Entrevista con el Gerente
1. ¿Cuáles son los objetivos de la empresa a corto plazo?
Nos interesa ofrecer mejores procesos en los servicios que realizamos, lograr mayor calidad en el
servicio al cliente y nos gustaría brindar un servicio personalizado. Quisiéramos investigar sobre
nuevos productos y desarrollar nuevos tipos de reparación, pero desafortunadamente por el trabajo
administrativo no contamos con el tiempo necesario.
Nos gustaría incrementar el número de servicios en un 20% al año.
2. ¿ Cuáles son los objetivos de la empresa a largo plazo?
Introducir productos de calidad para el cuidado del automóvil que podamos vender a nuestros
clientes. Queremos posicionarnos en la ciudad de Querétaro como una empresa de tapicería
automotriz especializada. Más adelante queremos expandirnos con el establecimiento de sucursales
en la zona del bajío.
3. ¿De qué forma se promociona la empresa actualmente?
No contamos con una campaña de publicidad establecida, mandamos a hacer volantes que se
reparten en las zonas cercanas, tenemos el anuncio en el exterior del local y principalmente
ocupamos de la publicidad de "boca en boca". A nuestros clientes frecuentes les hacemos algún
descuento, sin embargo actualmente nos cuesta trabajo identificar la frecuencia de los clientes, por lo
que únicamente reconocemos aquellos que llevan mucho tiempo con nosotros.
A los clientes nuevos se les ofrecen servicios que requiera el carro que ellos no hayan notado, así se
dan cuenta que nos interesamos realmente por su carro.
4. ¿Cómo es el proceso del servicio?
El cliente llega a solicitar un servicio y se le recibe con una hoja llamada "Checklist", en esta hoja se
apunta lo que el cliente está solicitando y los detalles que pudiera traer el vehículo como rallones,
golpes, etc. No siempre se hace inventario de lo que trae el vehículo a menos que sea un servicio que
vaya a tardar varios días, en promedio todos los servicios tardan como máximo 2 días.
38
El cliente deja el carro, se le hace el servicio y una vez que esta listo se le avisa por teléfono. Cuando
el cliente recoge el carro, revisa el presupuesto y se lleva la copia del "Checklist" con el sello de
entregado en caso de alguna garantía del servicio.
5. ¿Manejan crédito con sus clientes?
Sólo con los clientes frecuentes, es decir, con los que llevamos mucho tiempo trabajando.
6. ¿Llevan algún control de los clientes que vienen a servicio y los pagos que realizan?
No, solamente las hojas de "Checklist" de los servicios que vamos realizando, pero se complica
mucho revisar hoja por hoja para identificar cuantos servicios se han hecho o que se le hizo al carro
en el último servicio. Tampoco llevamos un control exacto de los pagos que nos realizan.
39
~
~
LVINYLJ
SAVES TIME AND MONEY
Checklist Individual
Novocar lnnovations, S.A. de C.V.
Av. Magisterio No. 211
Col. Plazas del sol
Queretaro, Qro. C.P. 76090
Te l. ( 4 4 2 ) 2 23 7 7 1 2
http://www.drvlnyl.com
e-maH:mexlco@drvlnVl.com
Anexo 2
ORDEN DE
SERVICIO
N~ oont
1:-- 1 • : • • .. • .;: ••• e: , • .. • .. • .. - •• e: ,. > e: •• - 1 • • - ••• 1 11{ .. • • • • .. '/ 1 1
Nombre -· ------------Fecholhora de recepción :-------
Domicilio · Colonia · Ciudad : ___ _
Estado : _______ C.P: _____ Tel.: ________ c. P. ____ _
Contacto : _______ Técnico : ____ Fecha/ hora de ermego : ____ _
Vehículo: ____________ Color: _____ Placas: _____ _
Descripción
TOTAL$
POR ESTE PAGARÉ ME(NOSJ 08UGO(AMOSJ A PAGAR INCONDICIONALMENTE
A LA ORDEN DE NOYOCAR INNOYAJIONI, 1.A. DE C.V. EN ESTA CIUDAD EN
CUALQLNER PLAZA EL DIA DE. ____ .DE ___ LA CANTIDAD
DE$ ____ --
VALOR DE LOS SERVICIOS'-ARRIBA--=--,-,-=DE=sc=RlfOS=.--,SUMl\,,..,,,..,-,-,-A-,-LA-=--=QUEc:-=-=se=-AGRE=-===GA=-!
UN INTERES MORATORIO DEL ___ % MENSUAL
40
Arma de confamldad
Anexo 3
Checklist Flotillas
CHECKLIST DE FLOTILLAS
De !'Jtcxicc Firma d• Conformidad F.cha d8 Conformidad
El <rtr3 plóstico de su automóvil
Nombre:.______________ Col.'·- ---=--~ ~-=..,.;::...::_~....:.
D1recc16n:_____________ Fax, ______ _ _ _ _ _ ,.
Ciudad:__________ Edo. : ___ _ __ "'--=- Elaboró: ____ _
Tels: _ _ ___ ./ _ ____ ¡ ____ _ emoíl: _ _______________ ~ - --
Contacto : Feche Checklist:
Placas Nlorco MOdelo Cólor IV\ot011oles Interiores.
CONDICIONES INTERIORES CONDICIONES EXTERIORES
$ COSTO
Asientos Delonteros: __ ---'----'--~ ---':..:;__'----+------1 Puertos
Asiento(s) T~ro(s):_...:=.:....:.;.,:..:.:;...:..::.;:;_c_ _ _ +----"----1 Puertos
Delonteros:
Traseros:
oderas Delanteras:-Paneles Delanteros: Solpic
Paneles Traseros: Solplcode,os
Tablero: Cofr•:
Traseros:
Consola: Cojuel
Alfombro: Defensas
O:
:
Toldo: Toldo :
-
~
~-~
-
Volante: Espejos
Desodorlzoción: Porobrlso
u . y limpia porabl'lliOS: .
5:
Otro(s): Otro( s):
$ 111901.'-- S PINTUIIR
lnterioru Subtotal $ __ ___:..:c...,__ Abolladuras V Pintura Subtotal $ _________ _
JOJftl s
Placas Nlorco Modelo ColOf Materiales Interiores.
CONDICIONES INTERIORES CONDICIONES EXTERIORES
$ COSTO
$ RIIOllADAS S PINT\11111
Asientos Delanteros:, _____ -=..:.....:._-+------1 Puertos o.lonteros:
Asiento(s) Trosero(s): __ -=-:---:----'--+------t FIJ9ltm
Paneles Delanteros: Sotpic
Paneles Traseros.: Solpic
Tablero: Cofre:
Traseros:
oderos Delanteros:
oderos Traseros: --Consola: Cojue
Alfombra: Defensas:
la: -- .1_--. ~,..,.
~
....,
Toldo: Toldo:
Volante: Espej
Desodorlzoclón: Porobrlsa5
01 at. y limpio parobrlS05:
:
Otro(s): Otro( s ):
IAterioras Subtotal $ _____ Abolladuras y Pintura Subtotal $ _________ _
Pfacos Morco Modelo
COND,ICIONES INTEAJOAES
Delanteros;
to(s) Tr0Yro(1):
Asientos
Aslen
Panete
Ponele
Tobler
Conso
ftfombf
Toldo
Volante
Desodor
Otro(
--~
s Delanteros· ~ ....
sTroseros:
o: 1 -~
lo: ~-
o:
:
: .. ~
izod6n: ~~
s):
,
-
'
TOTAl $
Color N.:iteríoles Interiores.
CONDICIONES EX181IORES
$ COSTO $ RIK>lUIDflS $ PINTUIIA
-..¡,
y
Delonteros: . -~
Trcargs:
Puedt!S
Pu;ttos
SalplCll:ldMII
SICllpkaÑID5
C"'9
Delanteros:
Traseros:
:
lo:
:
' :
Cajue
Def&nsas
Toldo
~
Paobr
tm. y limpia parabrisas:
isas:
Otro( s):
lntarlaras SUblDIOI $ _____ Abolladuras y Plntawa Subtotol $
T01RL $
41
Anexo 4
Casos de Uso (Gerentes)
l.- Autentificación
Pre-condicione
Antes de los siguientes pasos se debió haber abierto el explorador que mostrará la página
principal del sistema. A esta acción le siguen los siguientes pasos:
1.- El sistema pide Cuenta y Contraseña del usuario.
2.- El usuario proporciona su cuenta y contraseña.
3.- El sistema verifica los datos en la base de datos de usuarios.
Escenario alterno a:
4a.- El sistema indica acceso denegado porque los datos son incorrectos.
Escenario alterno b:
4b.- El sistema indica que el servidor no está disponible en ese momento.
Post-condicione
Después de estos pasos el sistema no tiene mayores alteraciones, si concuerdan los datos el
usuario entra al menú principal del sistema o de lo contrario recibe un mensaje de error.
ll.-5 erac1ones validas para Gerentes:
iíd= ,Df,,M,Uti
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El sistema despliega una lista de funciones validas para el Gerente de la empresa. La lista
de opciones que se desplegaran son:
Registrar empleados
Registrar servicios
Registrar pagos
Registrar Cliente
Registrar Orden de servicio
Realizar Factura
Consultas
Clientes
42
EmpleadosÓrdenes de servicio
Servicios
Facturas
Pagos
2.- En caso de que el usuario desee realizar cualquiera de las operaciones anteriores dará
click en la operación deseada. A esta acción le siguen los casos correspondientes a la acción
seleccionada.
Post-condicione
El sistema está listo para cualquier opción que elija el usuario.
Se muestra la siguiente ventana de acuerdo a la opción seleccionada por el usuario.
111.- Refstro de Empleados
ii@d,1 ,j@t,fi@
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El sistema solicita los siguientes datos:
Nombre Completo
Teléfono
Tipo (Se muestran las opciones Empleado - Gerente en CheckBox)
User Id (Caja de texto que solo permite 8 caracteres)
Password (Caja de texto que solo permite 8 caracteres)
Confirmación (Caja de texto que solo permite 8 caracteres)
2.- El usuario debe proporcionarlos y al terminar dar click en el botón 'Registrar'.
Escenario alterno a:
4a.- El sistema automáticamente almacenará en la base de datos al nuevo empleado.
Aparecerá un mensaje indicando que se ha registrado el nuevo empleado y desplegará
la pantalla con la lista de operaciones para ese usuario.
Escenario alterno b:
4b.- El sistema no puede registrar al empleado por que el servidor no está disponible o
por algún problema de conexión a la base de datos. En este caso el sistema
desplegará un mensaje indicando que el nuevo empleado no pudo ser registrado y la
causa de este problema. A continuación se desplegará la pantalla con la lista de
operaciones para el usuario.
43
Escenario alterno c.
4c.- En caso de que ese empleado ya exista en la base de datos, aparecerá una
pantalla diciendo "empleado ya registrado".
Escenario alterno d:
4d.- En caso de que faltara de llenar algún campo, y si el botón de registrar se oprime,
el sistema mostrará una pantalla diciendo cual es el campo que falta llenar.
Post-condicione
Una vez registrado el empleado se indicará al usuario que el empleado fue registrado
satisfactoriamente.
Los mensajes de error se mostraran en la parte superior de la pantalla.
Una vez registrado el empleado se muestra nuevamente la lista de opciones válidas para el
usuario.
IV-Re¡ istrar servicios
iidiibf,,@,)U
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El usuario, da clic en la opción "Registro de servicios"
2.- El sistema solicita los siguientes datos:
Descripción
Precio
3.- Después de proporcionar los datos el usuario dará click en "Registrar".
Escenario alterno a:
4a.- Si los datos fueron ingresados completos y de manera correcta, el sistema
guardará la información en la base de datos y mostrará un mensaje avisando que ya se
registro el nuevo servicio.
Escenario alterno b.
4b.- El sistema no puede registrar el servicio por que el servidor no está disponible o
por algún problema de conexión a la base de datos. En este caso el sistema
desplegará un mensaje indicando que el nuevo servicio no pudo ser registrado y la
causa de este problema. A continuación se desplegará la pantalla con la lista de
operaciones para el usuario.
44
Escenario alterno e:
4c.- En caso de que faltara de llenar algún campo, y si el botón de registrar se oprime,
el sistema mostrará una pantalla diciendo cual es el campo que falta llenar.
Post-condicione
Una vez registrado el servicio se indicará al usuario que el servicio fue registrado
satisfactoriamente.
Los mensajes de error se mostraran en la parte superior de la pantalla.
Se muestra nuevamente la lista de opciones válidas para el usuario.
V.- Re¡ istro de pagos
,a.¡,j,@i,)@
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El usuario dará clic en el botón "Facturas pendientes de pago".
2.- El sistema pedirá se escoja uno de las facturas pendientes de pago, se puede hacer una
consulta por número de factura, por cliente, o por rango de fechas en la que se realizó la
factura, así se hará una búsqueda y se mostrará una lista de las facturas que cumplan los
requisitos.
3.- Para realizar el pago se registra el monto del pago en caso de ser un pago parcial a la
factura, si es el pago completo se selecciona un checkbox correspondiente al pago total.
4.- El sistema registra el pago a la factura correspondiente.
Escenario alterno a:
5a.- El sistema no puede registrar el pago por que el servidor no está disponible o por
algún problema de conexión a la base de datos. En este caso el sistema desplegará un
mensaje indicando que el pago no pudo ser registrado y la causa de este problema. A
continuación se desplegará la pantalla con la lista de operaciones para el usuario.
Post-condicione
Se muestra un mensaje de actualización exitosa
Se muestra nuevamente la lista de opciones válidas para el sistema
VI. -Reflistrar Cliente
iiffi,J,@f,Dtm
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
45
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El usuario, da click en la opción que indica 'Altas de Clientes'.
2.- El sistema solicita la razón social del nuevo Cliente.
3.- El usuario proporciona la razón social del nuevo cliente
4.- El sistema solicita el RFC del nuevo Cliente.
5.- El usuario proporciona el RFC del nuevo Cliente
6.- El sistema solicita la calle y número del nuevo Cliente.
7.- El usuario proporciona la calle y número del nuevo cliente
8.- El sistema solicita la colonia del nuevo Cliente.
9.- El usuario proporciona la colonia del nuevo cliente
10.- El sistema solicita el CP del nuevo Cliente.
11.- El usuario proporciona el CP del nuevo cliente
12.- El sistema solicita el teléfono del nuevo Cliente.
13.- El usuario proporciona el teléfono del nuevo cliente
14.- El sistema solicita el estado del nuevo Cliente.
15.- El usuario proporciona el estado del nuevo cliente
16.- El sistema solicita el país del nuevo Cliente.
17.- El usuario proporciona el país del nuevo cliente
18.- El sistema solicita el mail del nuevo Cliente.
19.- El usuario proporciona el mail del nuevo cliente
20.- El sistema solicita el medio del nuevo Cliente.
21.- El usuario proporciona el medio del nuevo cliente
22.- El sistema solicita el nombre del contacto del nuevo Cliente.
23.- El usuario proporciona el nombre del contacto del nuevo cliente
24.- El sistema checa que el cliente no esté anteriormente dado de alta.
scenario alterno a:
25a.- El cliente ya está dado de alta por lo tanto el sistema muestra los datos de ese
cliente.
Escenario alterno b:
25b.- El cliente no está dado de alta por lo tanto el sistema procede a registrar a ese
cliente.
Escenario alterno b. 1.
26b.1.- El usuario proporciona todos los datos y al terminar da click en el botón
'Solo Registrar Cliente'.
Escenario alterno b. 1. 1:
27b.1.1.- El sistema automáticamente almacenara en la base de datos al
nuevo cliente con un identificador que se genera automáticamente y el
campo Status del Cliente se llena también automáticamente como
'Activo'. Aparecerá un mensaje indicando que se ha registrado el nuevo
46
cliente y desplegará la pantalla con la lista de operaciones para ese
usuario.
Escenario alterno b. 1. 2.
27b.1.2.- El sistema no puede registrar el cliente por que el servidor no
está disponible o por algún problema de conexión a la base de datos. En
este caso el sistema desplegará un mensaje indicando que el nuevo
cliente no pudo ser registrado y la causa de este problema. A
continuación se desplegará la pantalla con la lista de operaciones para
el usuario.
Escenario alterno b.2:
26b.2.- El usuario proporciona los datos y al terminar da click en el botón
'Registrar Orden de servicio'.
Escenario alterno b. 2. 1:
27b.2.1.- El sistema automáticamente almacenara en la base de datos al
nuevo cliente con un identificador que se genera automáticamente y el
campo Status del Cliente se llena también automáticamente como
'Activo'. Se muestra una nueva ventana para registrar una orden de
servicio al cliente (Caso de Uso Registrar Orden de servicio).
Escenario alterno b. 2. 2.
27b.2.2.- El sistema no puede registrar el cliente por que el servidor no
está disponible o por algún problema de conexión a la base de datos. En
este caso el sistema desplegará un mensaje indicando que el nuevo
cliente no pudo ser registrado y la causa de este problema. A
continuación se desplegará la pantalla con la lista de operaciones para
el usuario.
Escenario alterno b. 3:
Post-condicione
26b.3.- El sistema regresa a la pantalla de "Alta de clientes" para que pueda
registrara otro cliente.
Una vez registrado el cliente y en caso de haber elegido la opción 'Solo Registrar Cliente' se
indicara al usuario que el cliente fue registrado satisfactoriamente.
Los mensajes de error se mostraran en la parte superior de la pantalla.
Una vez registrado el cliente y en caso de haber elegido la opción 'Registrar Orden de servicio'
el sistema llevará al usuario a la ventana de registro de orden de servicio registrándose en la
base de datos el nuevo cliente.
47
VII.-R, 1strar Orden de servicio
;iJM,1 ,,ij,)@
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
Existen dos formas para llegar a esta ventana, a través de la Consulta de Clientes dando clic
en el botón "Modificar cliente y Registrar Orden de servicio" o desde la ventana de Altas de
Clientes en donde al terminar de registrar al cliente el usuario da clic en el botón "Registrar
Orden de servicio"
Escenario rinci a
1.- El sistema solicita al usuario los datos del vehículo:
- Placas
- Tarjeta circulación
- Modelo
-Tipo
- Marca
2.- El usuario proporciona los datos del vehículo y da clic en el botón "Continuar''.
Escenario alterno a.
3a.- El vehículo se encuentra ya registrado para otro cliente.
4a.- El sistema muestra una ventana que indica que el vehículo está bloqueado y
pregunta al usuario si quiere modificar el registro del vehículo al nuevo cliente.
Escenario alterno a. 1.
5a.1.- El cliente rechaza el cambio y el sistema regresa a la pantalla donde
solicita los datos del vehículo.
Escenario alterno a. 2:
5a.2.- El cliente acepta el cambio y el sistema actualiza el campo del
identificador del cliente para ese vehículo.
Escenario alterno b ·
3b.- El vehículo no se encuentra registrado para ningún otro cliente.
4b.- El sistema ingresa los datos del vehículo asociados con el identificador del cliente.
5.- El sistema avanza a la siguiente pantalla solicitando los datos específicos del servicio que
se va a realizar, así como los detalles del vehículo:
- Datos del checklist *
- Detalles del vehículo*
48
6.- El usuario proporciona los datos específicos del checklist y detalles del vehículo.
scenario alterno a:
7a.- El sistema registra los datos ingresados por el usuario y registra automáticamente
la fecha y la hora de ingreso, así como el identificador del servicio.
Escenario alterno b:
7b.- El sistema no puede registrar el servicio por que el servidor no está disponible o
por algún problema de conexión a la base de datos. En este caso el sistema
desplegará un mensaje indicando que el servicio no pudo ser registrado y la causa de
este problema. A continuación se desplegará la pantalla con la lista de operaciones
para el usuario.
8.- El sistema avanza a la siguiente pantalla solicitando los servicios específicos a realizar en
el vehículo (Caso de uso Registrar acciones a la orden de servicio)
Escenario alterno a:
9a.- El usuario da click en la opción de agregar servicios.
1 Oa.- Se llevan los pasos de Caso de uso Registrar acciones a la orden de servicio.
9b.- El usuario selecciona la opción salir para regresar al menú principal
(posteriormente se registraran los servicios específicos para el vehículo).
Post-condicione
En caso de no existir errores se registra el servicio en la base de datos, se muestra un
mensaje que indica que el registro fue almacenado exitosamente.
VIII. -Re1istrar acciones al servicio f:Jffi,@,j,jJ,Dti
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
Existen dos formas para llegar a esta ventana, una es desde la Consulta de Servicios donde
aparece como una de las opciones y la otra es desde la ventana en donde se registro un
servicio, en este último se genera eligiendo el botón de 'Agregar servicios' una vez que se está
llevando a cabo el registro del servicio.
1.- El sistema va hacia la ventana de consulta de servicios.
2.- El usuario selecciona el servicio que va a registrarse para la orden de servicio.
49
Escenario alterno a:
3a.- El sistema registra el servicio seleccionado y regresa a la pantalla de la orden de
servicio.
Escenario alterno b.
3b.- El sistema no puede registrar el servicio seleccionado por que el servidor no está
disponible o por algún problema de conexión a la base de datos. En este caso el
sistema desplegará un mensaje indicando que el servicio no pudo ser registrado y la
causa de este problema. A continuación se desplegará la pantalla con la lista de
operaciones para el usuario.
Post-condicione
Una vez registrados los servicios a la orden de servicio el sistema regresa a la pantalla de la
orden de servicio para ser finalizada o regresar al sistema anterior.
IX.-Re¡/strar factura
iiUt•l•MíMiM
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
Existen dos formas para llegar a esta ventana, una es desde la Consulta de Órdenes de
servicio donde aparece como una de las opciones y la otra es desde la ventana en donde se
registro una orden de servicio, en este último se genera eligiendo el botón de 'Facturar' una
vez que se está llevando a cabo el registro del servicio.
1.- El sistema solicita las opciones para registrar la factura:
- Fecha probable de pago
2.- El usuario proporciona los datos requeridos por el sistema
Escenario alterno a:
3a.- El sistema registra la factura automáticamente con su identificador, la fecha actual,
el total y el status como "activa", el formato se manda a impresión automáticamente.
Escenario alterno b:
3b.- El sistema no puede registrar la factura por que el servidor no está disponible o por
algún problema de conexión a la base de datos. En este caso el sistema desplegará un
mensaje indicando que el servicio no pudo ser registrado y la causa de este problema.
A continuación se desplegará la pantalla con la lista de operaciones para el usuario.
50
X- Consultar
Pre-condicione
El sistema solicita la Autentificación del gerente (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El usuario selecciona del menú principal una de las consultas disponibles y da click en la
opción que eligió. Las opciones pueden ser:
- Cliente
- Servicios
- Órdenes de servicio
- Facturas
- Pagos
- Empleados
Escenario alterno a:
1 a.- El usuario selecciona una de las opciones, el sistema muestra información sobre lo
seleccionado, más específicamente como sigue:
Clientes:
- Se muestran varias cajas de texto para que el usuario ingrese los datos a
buscar. El usuario puede buscar por:
Razón social
RFC
Calley número
Colonia
C.P.
Teléfono
Estado
País
Email
Medio por el cual se enteró.
- Se pueden hacer diversas consultas de acuerdo a los datos o a la
combinación de datos que ingrese el usuario. También se muestran checkbox
para que el usuario indique cual de los datos ingresados quiere que se
muestren.
- Una vez ingresados los datos a buscar el usuario da click en "Buscar''
- El sistema muestra la información que se solicito si es que existe un Cliente
con esos datos.
Órdenes de servicio:
- Se pueden hacer consultas de acuerdo a un rango de fechas y/o a un rango
del monto del total de la orden de servicio y/o a un cliente.
51
- El usuario elige el rango de fecha y/o introduce el rango del monto. Si se viene
de una consulta de cliente se limitan las órdenes de servicio al cliente en
específico. Por último da click en el botón "Consultar''
- El sistema muestra los servicios con estos requerimientos, los cuales están
separados en servicios activos y servicios finalizados.
Servicios:
- Se muestran los servicios registrados y activos, aparecen los siguientes datos:
Descripción
Costo
Facturas:
Pagos:
- Se pueden hacer consultas de acuerdo a un rango de fechas y/o a un rango
del monto del total de la factura y/o a un cliente.
- El usuario elige el rango de fecha y/o introduce el rango del monto. Si se viene
de una consulta de cliente se limitan las facturas al cliente en específico. Por
último da click en el botón "Consultar"
- El sistema muestra las facturas con estos requerimientos, las cuales están
separadas en facturas activas, pagadas y canceladas.
- Se pueden hacer consultas de acuerdo a un rango de fechas y/o a una factura
y/o a un cliente.
- El usuario elige el rango de fecha y/o introduce el número de factura. Si se
viene de una consulta de cliente se limitan los pagos al cliente en específico.
Por último da click en el botón "Consultar''
- El sistema muestra los pagos con estos requerimientos.
Empleados:
- Se pueden hacer consultas de acuerdo al tipo de empleado o al nombre.
- Se da click en el botón "Consultar''
- El sistema muestra la información que se solicitó, si es que hay un empleado
con esas características.
Escenario alterno b:
1 b.- El usuario selecciona una de las opciones, el sistema no puede mostrar la consulta
debido a que la conexión con la base de datos no tuvo éxito, se muestra un mensaje
en el que se informa al usuario sobre el problema que se generó.
52
-
Escenario a/temo e:
- -------~
1c.- El usuario realiza una consulta que no cumple con los datos registrados en el
sistema y muestra un mensaje de error indicando. El usuario tendrá que volver a
realizar nuevamente su consulta.
Pre-condicione
El resultado de estos pasos es una tabla de resultados de la consulta. Dentro de los mismos
resultados se anexarán ligas a otras consultas y botones de modificación, cancelación o
eliminación de registros de acuerdo con los permisos del usuario.
53
Casos de Uso (Empleados)
l.- Autentificación
Pre-condicione
Antes de los siguientes pasos se debió haber abierto el explorador que mostrará la página
principal del sistema en la que aparece el botón de "Login". Al dar clic sobre este botón
aparece la ventana de login. Una vez en la página principal le siguen los siguientes pasos:
1.- El sistema pide Cuenta y Contraseña del usuario.
2.- El usuario proporciona su cuenta y contraseña.
3.- El sistema verifica los datos en la base de datos de usuarios.
Escenario alterno a:
4a.- El sistema indica acceso denegado porque los datos son incorrectos.
Escenario alterno b:
4b.- El sistema indica que el servidor no está disponible en ese momento.
Post-condicione
Después de estos pasos el sistema no tiene mayores alteraciones, si concuerdan los datos el
usuario entra al menú principal del sistema o de lo contrario recibe un mensaje de error.
11.- o1erac,ones validas para Empleados: W •Mii4t•M
El sistema solicita la Autentificación del usuario (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El sistema despliega una lista de funciones validas para el Empleado de la empresa. La
lista de opciones que se desplegaran son:
Registrar Cliente
Registrar Orden de servicio
Realizar Factura
Consultas
Clientes
Órdenes de servicio
Servicios
Facturas
54
2.- En caso de que el usuario desee realizar cualquiera de las operaciones anteriores dará
click en la operación deseada. A esta acción le siguen los casos correspondientes a la acción
seleccionada.
Post-condicione
El sistema está listo para cualquier opción que elija el usuario.
111.-Re, strar Cliente
iid$,J,,M,»M
El sistema solicita la Autentificación del usuario (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El usuario, da click en la opción que indica 'Altas de Clientes'.
2.- El sistema solicita la razón social del nuevo Cliente.
3.- El usuario proporciona la razón social del nuevo cliente
4.- El sistema solicita el RFC del nuevo Cliente.
5.- El usuario proporciona el RFC del nuevo Cliente
6.- El sistema solicita la calle y número del nuevo Cliente.
7.- El usuario proporciona la calle y número del nuevo cliente
8.- El sistema solicita la colonia del nuevo Cliente.
9.- El usuario proporciona la colonia del nuevo cliente
10.- El sistema solicita el CP del nuevo Cliente.
11.- El usuario proporciona el CP del nuevo cliente
12.- El sistema solicita el teléfono del nuevo Cliente.
13.- El usuario proporciona el teléfono del nuevo cliente
14.- El sistema solicita el estado del nuevo Cliente.
15.- El usuario proporciona el estado del nuevo cliente
16.- El sistema solicita el país del nuevo Cliente.
17.- El usuario proporciona el país del nuevo cliente
18.- El sistema solicita el mail del nuevo Cliente.
19.- El usuario proporciona el mail del nuevo cliente
20.- El sistema solicita el medio del nuevo Cliente.
21.- El usuario proporciona el medio del nuevo cliente
22.- El sistema solicita el nombre del contacto del nuevo Cliente.
23.- El usuario proporciona el nombre del contacto del nuevo cliente
24.- El sistema checa que el cliente no esté anteriormente dado de alta.
Escenario alterno a.
25a.- El cliente ya está dado de alta por lo tanto el sistema muestra los datos de ese
cliente.
Escenario alterno b:
25b.- El cliente no está dado de alta por lo tanto el sistema procede a registrar a ese
cliente.
SS
Escenario alterno b. 1 ·
26b.1.- El usuario proporciona todos los datos y al terminar da click en el botón
'Solo Registrar Cliente'.
Escenario alterno b. 1. 1:
27b.1.1.- El sistema automáticamente almacenara en la base de datos al
nuevo cliente con un identificador que se genera automáticamente y el
campo Status del Cliente se llena también automáticamente como
'Activo'. Aparecerá un mensaje indicando que se ha registrado el nuevo
cliente y desplegará la pantalla con la lista de operaciones para ese
usuario.
Escenario alterno b. 1. 2:
27b.1.2.- El sistema no puede registrar el cliente por que el servidor no
está disponible o por algún problema de conexión a la base de datos. En
este caso el sistema desplegará un mensaje indicando que el nuevo
cliente no pudo ser registrado y la causa de este problema. A
continuación se desplegará la pantalla con la lista de operaciones para
el usuario.
Escenario alterno b. 2:
26b.2.- El usuario proporciona los datos y al terminar da click en el botón
'Registrar Orden de servicio'.
Escenario alterno b. 2. 1:
27b.2.1.- El sistema automáticamente almacenara en la base de datos al
nuevo cliente con un identificador que se genera automáticamente y el
campo Status del Cliente se llena también automáticamente como
'Activo'. Se muestra una nueva ventana para registrar una orden de
servicio al cliente (Caso de Uso Registrar Orden de servicio).scenario alterno b. 2. 2.
27b.2.2.- El sistema no puede registrar el cliente por que el servidor no
está disponible o por algún problema de conexión a la base de datos. En
este caso el sistema desplegará un mensaje indicando que el nuevo
cliente no pudo ser registrado y la causa de este problema. A
continuación se desplegará la pantalla con la lista de operaciones para
el usuario.
Escenario alterno b. 3:
26b.3.- El sistema regresa a la pantalla de "Alta de clientes" para que pueda
registrara otro cliente.
56
Post-condicione
Una vez registrado el cliente y en caso de haber elegido la opción 'Solo Registrar Cliente' se
indicara al usuario que el cliente fue registrado satisfactoriamente.
Los mensajes de error se mostraran en la parte superior de la pantalla.
Una vez registrado el cliente y en caso de haber elegido la opción 'Registrar Orden de servicio'
el sistema llevará al usuario a la ventana de registro de orden de servicio registrándose en la
base de datos el nuevo cliente.
IV.-Rel strar Orden de servicio
íid$, 1•iM•M
El sistema solicita la Autentificación del usuario (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
Existen dos formas para llegar a esta ventana, a través de la Consulta de Clientes dando clic
en el botón "Modificar cliente y Registrar Orden de servicio" o desde la ventana de Altas de
Clientes en donde al terminar de registrar al cliente el usuario da clic en el botón "Registrar
Orden de servicio"
1.- El sistema solicita al usuario los datos del vehículo:
- Placas
- Tarjeta circulación
- Modelo
-Tipo
- Marca
2.- El usuario proporciona los datos del vehículo y da clic en el botón "Continuar".
scenario alterno a:
3a.- El vehículo se encuentra ya registrado para otro cliente.
4a.- El sistema muestra una ventana que indica que el vehículo está bloqueado y
pregunta al usuario si quiere modificar el registro del vehículo al nuevo cliente.
Escenario alterno a. 1:
Sa.1.- El cliente rechaza el cambio y el sistema regresa a la pantalla donde
solicita los datos del vehículo.
Escenario alterno a. 2:
Sa.2.- El cliente acepta el cambio y el sistema actualiza el campo del
identificador del cliente para ese vehículo.
57
Escenario alterno b:
3b.- El vehículo no se encuentra registrado para ningún otro cliente.
4b.- El sistema ingresa los datos del vehículo asociados con el identificador del cliente.
5.- El sistema avanza a la siguiente pantalla solicitando los datos específicos del servicio que
se va a realizar, así como los detalles del vehículo:
- Datos del checklist *
- Detalles del vehículo *
6.- El usuario proporciona los datos específicos del checklist y detalles del vehículo.
Escenario alterno a.
7a.- El sistema registra los datos ingresados por el usuario y registra automáticamente
la fecha y la hora de ingreso, así como el identificador del servicio.
Escenario alterno b:
7b.- El sistema no puede registrar el servicio por que el servidor no está disponible o
por algún problema de conexión a la base de datos. En este caso el sistema
desplegará un mensaje indicando que el servicio no pudo ser registrado y la causa de
este problema. A continuación se desplegará la pantalla con la lista de operaciones
para el usuario.
8.- El sistema avanza a la siguiente pantalla solicitando los servicios específicos a realizar en
el vehículo (Caso de uso Registrar acciones a la orden de servicio)
Escenario alterno a:
9a.- El usuario da click en la opción de agregar servicios.
10a.- Se llevan los pasos de Caso de uso Registrar acciones a la orden de servicio.
9b.- El usuario selecciona la opción salir para regresar al menú principal
(posteriormente se registraran los servicios específicos para el vehículo).
Post-condicione
En caso de no existir errores se registra el servicio en la base de datos, se muestra un
mensaje que indica que el registro fue almacenado exitosamente.
V. -Rer trar acciones al servicio
¡¡u;. ,r;,J,h,)®
El sistema solicita la Autentificación del usuario (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
58
Existen dos formas para llegar a esta ventana, una es desde la Consulta de Servicios donde
aparece como una de las opciones y la otra es desde la ventana en donde se registro un
servicio, en este último se genera eligiendo el botón de 'Agregar servicios' una vez que se está
llevando a cabo el registro del servicio.
1.- El sistema va hacia la ventana de consulta de servicios.
2.- El usuario selecciona el servicio que va a registrarse para la orden de servicio.
Escenario alterno a:
3a.- El sistema registra el servicio seleccionado y regresa a la pantalla de la orden de
servicio.
Escenario alterno b.
3b.- El sistema no puede registrar el servicio seleccionado por que el servidor no está
disponible o por algún problema de conexión a la base de datos. En este caso el
sistema desplegará un mensaje indicando que el servicio no pudo ser registrado y la
causa de este problema. A continuación se desplegará la pantalla con la lista de
operaciones para el usuario.
Post-condicione
Una vez registrados los servicios a la orden de servicio el sistema regresa a la pantalla de la
orden de servicio para ser finalizada o regresar al sistema anterior.
VI. -Re¡/strar factura
iiAt• t,,(,ff,fA
El sistema solicita la Autentificación del usuario (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
Existen dos formas para llegar a esta ventana, una es desde la Consulta de Órdenes de
servicio donde aparece como una de las opciones y la otra es desde la ventana en donde se
registro una orden de servicio, en este último se genera eligiendo el botón de 'Facturar' una
vez que se está llevando a cabo el registro del servicio.
i#&M«Mii•»ml&L1m
1.- El sistema solicita las opciones para registrar la factura:
- Fecha probable de pago
2.- El usuario proporciona los datos requeridos por el sistema
59
Escenario alterno a:
3a.- El sistema registra la factura automáticamente con su identificador, la fecha actual,
el total y el status como "activa", el formato se manda a impresión automáticamente.
Escenario alterno b:
VII. -Consultar
3b.- El sistema no puede registrar la factura por que el servidor no está disponible o por
algún problema de conexión a la base de datos. En este caso el sistema desplegará un
mensaje indicando que el servicio no pudo ser registrado y la causa de este problema.
A continuación se desplegará la pantalla con la lista de operaciones para el usuario.
Pre-condicione
El sistema solicita la Autentificación del usuario (operación descrita anteriormente).
En caso del Escenario principal de la acción anterior (Autentificación) se dan los siguientes
pasos.
1.- El usuario selecciona del menú principal una de las consultas disponibles y da click en la
opción que eligió. Las opciones pueden ser:
- Cliente
- Servicios
- Órdenes de servicio
- Facturas
Escenario alterno a:
2a.- El usuario selecciona una de las opciones, el sistema muestra información sobre lo
seleccionado, más específicamente como sigue:
Clientes:
- Se muestran varias cajas de texto para que el usuario ingrese los datos a
buscar. El usuario puede buscar por:
Razón social
RFC
Calle y número
Colonia
C.P.
Teléfono
Estado
País
Email
Medio por el cual se enteró.
- Se pueden hacer diversas consultas de acuerdo a los datos o a la
combinación de datos que ingrese el usuario. También se muestran checkbox
60
para que el usuario indique cual de los datos ingresados quiere que se
muestren.
- Una vez ingresados los datos a buscar el usuario da click en "Buscar"
- El sistema muestra la información que se solicito si es que existe un Cliente
con esos datos.
Órdenes de servicio:- Se pueden hacer consultas de acuerdo a un rango de fechas y/o a un rango
del monto del total de la orden de servicio y/o a un cliente.
- El usuario elige el rango de fecha y/o introduce el rango del monto. Si se viene
de una consulta de cliente se limitan las órdenes de servicio al cliente en
específico. Por último da click en el botón "Consultar"
- El sistema muestra los servicios con estos requerimientos, los cuales están
separados en servicios activos y servicios finalizados.
Servicios:
- Se muestran los servicios registrados y activos, aparecen los siguientes datos:
Facturas:
Descripción
Costo
- Se pueden hacer consultas de acuerdo a un rango de fechas y/o a un rango
del monto del total de la factura y/o a un cliente.
- El usuario elige el rango de fecha y/o introduce el rango del monto. Si se viene
de una consulta de cliente se limitan las facturas al cliente en específico. Por
último da click en el botón "Consultar"
- El sistema muestra las facturas con estos requerimientos, las cuales están
separadas en facturas activas, pagadas y canceladas.
scenario alterno b:
2b.- El usuario selecciona una de las opciones, el sistema no puede mostrar la consulta
debido a que la conexión con la base de datos no tuvo éxito, se muestra un mensaje
en el que se informa al usuario sobre el problema que se generó.
Escenario alterno e:
2c.- El usuario realiza una consulta que no cumple con los datos registrados en el
sistema y muestra un mensaje de error indicando. El usuario tendrá que volver a
realizar nuevamente su consulta.
61
Post-COI l(ÍICIOl le
El resultado de estos pasos es una tabla de resultados de la consulta. Dentro de los mismos
resultados se anexarán ligas a otras consultas y botones de modificación, cancelación o
eliminación de registros de acuerdo con los permisos del usuario.
62
Anexo 5
Definición/Autorización del Proyecto
1 Definición del Proyecto
Problema u Oportunidad
En este momento NOVOCAR INNOVATIONS no cuenta con ningún sistema de información
transaccional a nivel operativo que le permita controlar las órdenes de servicio, lo cual aportaría
un valor agregado al cliente por medio de reducción de costos operativos y brindar información
precisa del estatus de su orden de servicio. Este sistema permitiría controlar todo el proceso,
desde que el cliente ingresa para requerir un servicio hasta que el cliente da por finalizado el
servicio.
En el corto plazo se espera tener un control detallado de todas las órdenes de servicio y de los
clientes para visualizar sus preferencias y frecuencia de consumo. En el largo plazo se espera
implementar un sistema de información para la planeación estratégica en base a la información
obtenida del sistema de información transaccional a nivel operativo.
El proyecto consistirá en crear una base de datos que manejará la información de los clientes,
los servicios que se realizan y los ingresos de la empresa. La interface del sistema se realizará
vía Web por medio de ASP el cual integrará todas las funciones y generará reportes que sean
útiles para la toma de decisiones.
Objetivos
Objetivos Productos
(Lo que se busca lograr) (Lo que se entregará al cliente)
- Manejo eficiente de la información. - Aplicación de una base de datos
- Procesos más eficientes. sobre Web.
- Control sobre los clientes, servicios y - Manual de usuario con el
facturas. funcionamiento del programa.
- Respuesta eficiente hacia el cliente - Capacitación hacia los usuarios
- Flexibilidad en el servicio sobre el uso del sistema ( 2 sesiones
de 2 horas)
Resumen de los beneficios potenciales y costos del proyecto:
Beneficios:
Control más eficiente y adecuado de la información.
Se evitará la redundancia de datos.
Se tendrá un control de los clientes que se tienen y de los posibles candidatos.
Mejor control sobre los servicios realizados.
Eficiencia en el manejo de las cuentas.
Proporcionar información que permita hacer proyecciones a futuro sobre posibles
entradas económicas a la empresa.
63
Costos/esfuerzos:
Disponibilidad de tiempo para las reuniones y entrevistas.
Realización de un sistema sencillo ya que los usuarios no tienen mucha noción de
computación.
Disponibilidad de la información necesaria para el funcionamiento de la aplicación.
Tiempo invertido en pruebas para el desarrollo del proyecto.
Ahorros o ganancias que se estime se generarán a raíz de la finalización exitosa del proyecto:
La empresa podrá realizar una mejor planeación estratégica de sus ventas (servicios)
Se podrá tener un control sobre los servicios que se realizan lo que permitirá eficientar los
recursos y materiales que se ocupan.
Se podrán realizar análisis de ventas y de empleados, se podrá medir el desempeño de cada
empleado.
Se ahorra la parte de la administración de los terrenos ya que el sistema automáticamente
cambia los estatus de los terrenos.
En esta parte no se identifica un ahorro en cantidad de dinero, ya que para eso se necesitan
datos de los costos que la empresa tiene en este momento en su sistema de administración, sin
embargo se considera que lograrán tener un ahorro en tiempo de administración.
Contar con la información necesaria en un formato adecuado para implementar en el futuro un
sistema de planeación estratégica.
Alineación Estratégica
Contribuir con el manejo eficiente de la información de los servicios que realizan como empresa
de restauración automotriz para dar un buen servicio al cliente y conservar la imagen que
tienen, es decir, que Novocar lnnovations brinde a sus clientes un servicio eficiente en la
búsqueda de un lugar donde realizar restauraciones estéticas a sus vehículos, brindándoles la
experiencia de una insuperable inversión.
64
2 ALCANCE DEL PROYECTO
Título del Proyecto: 1 Novocar lnnovations
Responsable del Proceso: Adrian Verdiguel Responsable del EdgarNúñez
(si existe un proceso previo Proyecto:
al proyecto) (por parte de la
organización)
Proveedores DescriRción del Proceso Clientes
Información de los clientes Usuarios normales
Información de los Cliente
..
Gerentes servicios
Información del usuarios
Proceso de entrada de vehículos
Entradas a servicios a Novocar lnnovations Salidas
Datos del cliente
Datos del vehículo Servicios realizados
Datos del vendedor Ingresos por servicios
Tipo de servicio Servicios por cliente
Forma de pago
El Proceso inicia con: El .. , finali7=11 r-nn-
Dar de alta un cliente en la base de datos Facturación del servicio realizado al cliente.
Queda excluido del alcance del proyecto lo siguiente:
El mantenimiento y el soporte de la aplicación desarrollada.
La carga de datos
65
j
1
J
1
1
3 RECURSOS/REQUERIMIENTOS CLAVE (FACTIBILIDAD)
Stakeholders Título/Puesto Organización Finna (Finna Requerida)
Adrian Verdiguel Gerente Novocar lnnovations
Empleados Empleados Novocar lnnovations
Clientes Cliente
Miembros del Equipo Título/Responsabilidad Organización
Edgar Antonio Nuñez Mejía Administrador I Desarrollador del proyecto: ITESM
Requerimientos Materiales Descripción y Justificación Cantidad (en su caso) Organización
Equipo de computo con al
Máquina que se tiene en la El equipo es
menos Windows 2000
empresa para el uso de los 1. proporcionado por
empleados Novocar lnnovations
IE 6.0 (mínimo)
Es el requerimiento mínimo
para que la aplicación funcione
correctamente en web
Servidor linuxlwin
El resto de los servicios serán El hosting
My-SQL proporcionados por el temporalmente por
Soporte de ASP
desarrollador y son necesarios el desarrollador y
Soporte de aplicaciones para poder trabajar en el posteriormente por
Hosting desarrollo de la aplicación una persona externa
Requerimientos de Descripción Cantidad (en su caso) Organización lnfonnación
No hay una cantidad en
Adrian Verdiguel
especifico ya que será
Cuando se necesiten hacer solicitada en base a las
Algún empleado en el caso pruebas reales de la aplicación. necesidadesque se Novocar lnnovations
de pruebas vayan presentando en
el desarrollo
Los datos que pueden ser
requeridos es la información
completa de los clientes, los
Información de los servicios
servicios que se ofrecen,
Datos de los usuarios
nombre de los empleados.
Datos de los clientes
Toda esta información será
proporcionada por Adrian
Verdiguel que es el encargado
de este proyecto dentro de
Novocar lnnovations.
66
NOMBRE FECHA FIRMA
Adrian Verdiguel
EdgarNúñez
67
Anexo 6
Especificación de los Requerimientos de Software (SRS)
Introducción
Propósito
Alcance
El propósito de este SRS es conocer las necesidades de la empresa Novocar lnnovations, obtener
información sobre los procesos y funciones que va a 'realizar el proyecto, así como las expectativas de
la empresa sobre el proyecto. Dentro de este documento se delimitara el alcance que tendrá el proyecto
de acuerdo a las restricciones de tiempo y tomando en cuenta lo deseado por la empresa.
El nombre de este proyecto será "Implementación de TPS Novocar lnnovations".
Los objetivos de este sistema es brindar apoyo al proceso de dirección y gestión de órdenes de servicio
de la empresa Novocar lnnovations, de este modo se brindará mayor rapidez a sus procesos. La meta
primordial es diseñar, desarrollar y mantener un sistema de calidad que sea realmente útil para los
usuarios.
La forma como trabaja el área de servicios es la siguiente:
El cliente llega con su vehículo al taller para solicitar un servicio de restauración estética, el empleado
en turno recibe al cliente y por medio de una hoja llamada "checklist" ingresa las características del
vehículo, los datos del cliente, y lo que el cliente solicita para su vehículo. Se especifican los detalles
que pudiera traer el vehículo como golpes y rayones.
De acuerdo a lo que el cliente solicita se le da un tiempo de entrega estimado, si el servicio requiere que
el vehículo se quede hasta el otro día, se hace inventario de los objetos que se quedan en el vehículo.
En promedio los servicios no sobrepasan más de dos días.
El empleado que recibió el carro le toma fotos del área a reparar para cualquier garantía y procede a
hacer el servicio. Una vez terminado el servicio se le avisa por teléfono al cliente para que pase a
recoger su vehículo, el cliente revisa el presupuesto y se lleva una copia del checklist con sello de
entregado.
Definiciones, acrónimos y abreviaciones.
Novocar lnnovations TPS - Nombre del sistema para la gestión y dirección de servicios.
68
Resumen
Este documento contiene básicamente los requisitos del programa, los requerimientos representan las
necesidades de los usuarios. Se describen también las funciones esperadas por el programa, los
aspectos críticos, las características del hardware y el software.
Este archivo es organizado de la siguiente manera:
Primero se define una introducción donde se cubren los propósitos del documento, el alcance y el
resumen general, posteriormente se describe el producto, las funciones y las características, y por
último se toman los requerimientos específicos.
Descripción General
Perspectiva del producto
Productos relacionados:
Existen diferentes sistemas TPS relacionados con la administración de órdenes de servicio, sin
embargo la mayoría están enfocados a talleres y cubren necesidades generales, algunos
manejan diversas opciones que a veces no son necesarias en todos los procesos de negocio,
por lo cual resulta complicado aprender a utilizarlos o consumen demasiados recursos.
Algunos sistemas TPS relacionados con la gestión de servicios son los siguientes:
AutoSoft taller: Es un programa de gestión especialmente diseñado para talleres mecánicos, de
chapa y pintura. Permite controlar los procesos administrativos por medio de una interface
gráfica que trabaja en ambiente Windows.
http://www.autosofttaller.com/
SG Taller: Es un software para gestión de talleres de servicio técnico, que controla la
administración de repuestos, control de equipo, cuentas corrientes y facturación.
http://www.sgtaller.com/
Sin embargo ninguno de estos sistemas cumple los requisitos de gestión de órdenes de servicio que
tiene esta empresa en particular, ya que no maneja una agenda de clientes con un expediente completo
como lo requieren, una interface amigable y sencilla de aprender y un sistema de control de cuentas y
facturación, as( como un acceso multiusuario.
Sistema único o interactúa con otro sistema
El sistema va a trabajar de forma única, actualmente la empresa no cuenta con ningún otro sistema.
69
Frecuencia de Uso
El horario de trabajo de la empresa es: Lunes a Viernes 9:00 AM a 7:00 PM, Sábados 9:00 a 3:00 PM
Durante todo este lapso de tiempo el sistema va a ser accesado por hasta 3 usuarios al mismo tiempo.
Relación con otros sistemas
No aplica
Principales componentes
Interfaces del sistema:
Como no trabaja con ningún otro sistema de la empresa el sistema solo interactúa con el
sistema operativo.
Se requiere un sistema operativo que soporte aplicaciones en internet, se recomienda Windows
2000.
La mayoría de los navegadores soportan las funciones requeridas para navegar dentro del
sistema, esta sería la única interfase del software con el sistema.
Interfaces de usuario:
(Características lógicas, aspectos de optimización, como aparecerá la pantalla al usuario, los
errores que debe registrar, etc.)
Todas las pantallas llevaran el lago de Novocar lnnovations.
Colores azul y blanco
Registros (pantallas):
Operaciones de empleados:
-Registrar clientes:
- ld_Cliente (Oculto)
- Razón Social
-RFC
- Calle y No.
- Colonia
-CP
- Estado
- País
- Teléfono
-Email
- Contacto
- Medio por el cual se entero
- Fecha de Registro (Oculto)
-Registrar vehículo:
- Id_ Vehículo
- ld_Cliente
- Placas
- Tarjeta_circulacion
70
- Modelo
-Tipo
- Marca
- Color
- Registrar orden de servicio
- ld_Orden (Automático)
- Id_ Vehiculo (Oculto) Al usuario le aparece la opción de buscar el vehículo
- ld_Empleado (Oculto) Al usuario le aparece opción de buscar empleado
- Fecha Entrada
- Fecha Salida
- Hora Entrada
- Hora Salida
- Datos del checklist*
- Total
- Status (Servicio, Pendiente, Finalizada, Cancelada)
* En el servicio se registran los detalles del vehículo como rallones, raspaduras,
kilometraje, etc.
- Registrar acciones a la orden de servicio
- ld_Orden
- ld_Servicio*
- Cantidad
- Monto
- Observaciones
* Cada servicio que realiza el taller tiene un identificador para saber que
proceso de reparación se va a realizar con el vehículo
- Realizar Factura
- ld_Factura
- Total
- Fecha
- Fecha_Probable_Pago
- Fecha_Pago
- Status (Activa, Pagada, Cancelada)
- Registrar Órdenes a la Factura*
- ld_Factura
- ld_Orden
* Se puede realizar una factura por varias órdenes de servicio
- Consultas
- Consulta de Clientes
- Consulta de Órdenes de servicio
- Consulta de servicios
- Consulta de Facturas
* Todas las consultas son de forma dinámica, es decir se pueden seleccionar
los campos que se requieren de las consultas.
* Se puede pedir que despliegue todos los resultados o solo la cantidad total de
la búsqueda.
71
Operaciones de Gerente
- Registro de empleados
- ld_Empleado (Oculto)
- Nombre
- Password
-Teléfono
- Calle y No
- Colonia
-CP
- Estado
- Fecha de registro (Oculto)
- Status (Activo, Cancelado)
- Registro y modificación de servicios
- ld_Servicio
- Descripcion
- Monto
- Status (Activo, Cancelado)
- Registro de pagos de facturas
- ld_Pago
- ld_factura
- Monto
- Fecha
- Forma de pago
- No_Cheque
- No_ Transferencia
- Banco
* Las demás operaciones que pueden realizar los empleados también las puede
realizar el gerente.
- Consultas
- Consulta de Clientes
- Consulta de Órdenes de servicio
- Consulta de Servicios
- Consulta de Facturas
- Consulta de Pagos
- Consulta de Empleados
* Todas lasconsultas son de forma dinámica, es decir se pueden seleccionar
los campos que se requieren de las consultas.
* Se puede pedir que despliegue todos los resultados o solo la cantidad total de
la búsqueda.
Operaciones del sistema
- Actualización de pagos
* Por cada pago que realiza un cliente se debe aplicar a la factura correspondiente y
actualizar el valor de deuda o en su caso actualizar el estatus a "Pagada".
72
Interfaces de software:
Nombre: IIS
Versión: Windows 2000
Origen: Microsoft
IIS es un modulo que se instala dentro de Windows 2000 para levantar el servidor de Web con
soporte para ASP. Si no se cuenta con un servidor propio se tiene que contratar un servicio de
Web Hosting para la empresa que tenga IIS.
Interfaces de hardware
Para las estaciones de trabajo (En caso de que se requiera más de un equipo de acceso):
Procesador de 200 Mhz o superior
Memoria de 64 Mb en RAM o superior
Capacidad libre en disco de al menos 100 Mb
Tarjeta de video de 1 Mb
Para el servidor:
Procesador lntel Pentium 111 700 Mhz o superior
Memoria de 256 Mb en RAM o superior
Capacidad libre en disco duro de al menos 1 Gb.
Interfaces de Comunicación
TCP/IP
Periodos en los que interactúa cada usuario
Los usuarios pueden accesar simultáneamente a la aplicación en cualquier momento, siempre y cuando
accedan desde equipos diferentes.
Funciones de procesamiento de datos
Los datos que se van a procesar aproximadamente en todo su ciclo de vida son (10 años):
15 mil órdenes de servicio (3 por día aproximadamente)
5 mil clientes
5 empleados
2 gerentes
50 servicios (tipos de servicios diferentes)
15 mil facturas
60 mil pagos recibidos
Respaldo y recuperación de las operaciones
Como la aplicación trabaja sobre la base de datos directamente, cualquier problema en la conectividad
hacia la base de datos no afecta las operaciones hechas hasta ese momento.
Se recomienda un respaldo semanal o al menos mensual de la base de datos en una base de datos
espejo para poder recuperar las últimas operaciones en caso de que falle el servidor.
73
Si se realizan operaciones fuera del sistema se deben actualizar al momento en que se pueda entrar al
sistema.
Requerimientos de adaptación del sitio
En este momento la empresa cuenta con una computadora con las características necesarias para
adaptarlas como servidor. Solo se requiere instalar el sistema operativo en limpio e instalar el TPS.
Funciones del producto
INICIO
74
Características de los usuarios
Nivel de educación: Secundaria
Poca experiencia en el uso de equipo de cómputo
Restricciones
Políticas Regulatorias
Los empleados no pueden registrar los pagos de las facturas.
Los empleados no pueden modificar los servicios que realiza la empresa.
Los empleados no pueden registrar a otros empleados.
Limitaciones de hardware
No aplica
Interfaces a otras aplicaciones que limiten formato o contenido
No aplica
Operaciones paralelas
No aplica
Funciones de auditoria
No aplica, se lleva el control contable en otro sistema
Requerimientos de lenguaje
Español
Protocolo de comunicaciones
Internet TCP/IP
Consideraciones de seguridad
Contraseña por usuario
Restricción de funciones de acuerdo al usuario
Restricción de consultas de acuerdo al usuario
75
Anexo 7
Plan de aseguramiento de la calidad (SQAP)
Introducción
El plan de aseguramiento de la Calidad refleja los compromisos de aseguramiento de calidad en los
procesos del proyecto "Desarrollo de un TPS para Novocar lnnovations". Este plan contiene una lista de
comprobación para las actividades que se deben llevar a cabo para asegurar la calidad del producto.
Metas de Calidad
Las metas de calidad descritas en la siguiente tabla han sido seleccionadas para el proyecto "Desarrollo
de un TPS para Novocar lnnovations".
Prioridad Metas de Calidad Métricas para cuantificar Del Proyecto las metas
1 Reducir el número total de errores conocidos en el producto # Errores
final a cero
2 Cumplir con las fechas estipuladas en el calendario con una # Retrasos
tolerancia de 5%
3 Rehusar un 70% del código # Páginas de código
rehusado
4 Satisfacción del cliente % Métricas 1 y 2
Tabla 1 Metas de Calidad del Proyecto
76
Métricas reportadas
La siguiente tabla muestra las métricas reportadas para el proyecto.
No. Métrica Métrica Colectada Frecuencia Lugar Comentario SIN
Satisfacción de la empresa Final del Encuesta final
1 N proyecto
2
Esfuerzo s Mes Métricas
3 Tiempo s Mes Calendario
Tamaño código Nuevo
Métricas
4 s Mes Anexo 8
Métricas Se rehusó código de
5 Tamaño código rehusado s Mes Anexo 8 proyectos anteriores
Tamaño de la documentación al Métricas
6 usuario s Mes Anexo 8
Tamaño de la documentación Inicio del Métricas
7 interna s proyecto Anexo 8
No. Requerimientos
Inicio del
8 s proyecto SRS
No. Defectos
Final del Métricas Catalogados por
9 N proyecto Anexo 8 severidad
No. Defectos post-entrega
Final del Métricas Catalogados por
10 N proyecto Anexo 8 severidad
Tabla 2 Métricas del Proyecto
77
Pruebas
Las siguientes son algunas de las pruebas que serán puestas en práctica para verificar la calidad del
software:
Persistencia de la base de datos: Esta prueba se ejecuta mediante la realización de múltiples accesos a
la base de datos comprobando así su carácter persistente.
Desempeño del programa: Prueba con la cual se mide la rapidez con la que el programa realiza las
transacciones.
Prueba de Modularidad: Consiste en tomar partes de código que sean capaces de trabajar de manera
independiente y que por tanto, permitan su actualización y mantenimiento constantes.
Corrección y reporte de problemas
Las siguientes son algunas de las medidas que serán tomadas para el reporte, solución y contención de
problemas:
Identificación del problema: Consiste en aislar el problema para poder llevar a cabo la medida
necesaria. El problema debe ser clasificado de acuerdo al área perjudicada para poder ser llevado a
cabo un plan de solución del mismo.
Solución del problema: Una vez identificado, se procede a la contención del problema, como medida
preventiva para evitar que perjudique a la totalidad del proyecto de desarrollo. Una vez tomadas las
medidas de contención pertinentes, es necesario trabajar en su solución conjunta esperando su
resolución parcial o total dentro de un plano estimado de tiempo.
Entrenamiento
N/A
Manejo de riesgos
Los métodos y procedimientos para identificar, controlar y monitorear los riegos durante el periodo del
desarrollo de software son:
Capacitación o entrenamiento necesarios para el desarrollo del proyecto
Mejorar los planes de actividades
Comparar los "hechos" (lo que se ha realizado) contra lo planeado
Realizar reuniones con la empresa para hablar sobre avances, errores, posibles mejoras, etc.
78
Métricas y Estimaciones
Esfuerzo
Costo
Esfuerzo estimado
Horas totales: Horas por día * Número de Integrantes * Días de trabajo
Horas totales: 7 * 1 * 70 = 490 Horas
Más Probable = 490 Horas
Pesimista = 550 Horas
Optimista = 450 Horas
Valor Esperado= (optimista+ 4 probable+ pesimista)/6
Valor Esperado= 493.3 Horas
Actividades del proyecto:
Ver Microsoft Project
Esfuerzo actual
Horas totales= 7 * 1 * 45 = 315 h
Esfuerzo total * Costo por Hora por Ingeniero
N/A
*Al momento de realizar el documento
Tamaño del código
Nuevo
LOC
Más probable: 4,500 líneas de código en HTML y ASP
Optimista: 4,200 líneas de código en HTML y ASP
Pesimista: 5,100 líneas de código en HTML y ASP
Valor Esperado = 4,550 líneas de código en HTML y ASP
AELOC
Más probable: 112,500 líneas de código ensamblador
Optimista: 105,000 líneas de código ensamblador
Pesimista: 127,500 líneas de código ensamblador
Valor esperado: 113,750 líneas de código ensamblador
KAELOC
Más Probable: 112.5
Optimista: 105
79
Anexo 8
Pesimista: 127.5
Valor esperado: 113. 7
RehusadoTotal
LOC
Más probable: 10,500 líneas de código en HTML y ASP
Optimista: 9,800 líneas de código en HTML y ASP
Pesimista: 11,900 líneas de código en HTML y ASP
Valor Esperado= 10,616 líneas de código en HTML y ASP
AELOC
Más probable: 262,500 líneas de código ensamblador
Optimista: 245,000 líneas de código ensamblador
Pesimista: 297,500 líneas de código ensamblador
Valor esperado: 265,400 líneas de código ensamblador
KAELOC
LOC
Más Probable: 262.5
Optimista: 245
Pesimista: 297.5
Valor esperado: 265.4
Más probable: 15,000 líneas de código en HTML y ASP
Optimista: 14,000 líneas de código en HTML y ASP
Pesimista: 17,000 líneas de código en HTML y ASP
Valor Esperado = 15, 166 líneas de código en HTML y ASP
AELOC
Más probable: 375,000 líneas de código ensamblador
Optimista: 350,000 líneas de código ensamblador
Pesimista: 425,000 líneas de código ensamblador
Valor esperado: 379,166 líneas de código ensamblador
KAELOC
Más Probable: 375
Optimista: 350
Pesimista: 425
Valor esperado: 379.1
Documentación (# páginas)
Documentación al usuario
Definición/Autorización - 7 p
SRS-11 p
SQAP-7 p
80
Documentación interna
Guía de contacto - 1 p
Análisis de Stakeholders - 1 p
Plan de comunicación - 1 p
Matriz de necesidades de requerimientos - 1 p
Métricas y Estimaciones - 5 p
Total: 34 páginas
Productividad
Productividad en el código
KAELOC / Esfuerzo total = 375 / 490 = O. 76 KAELOC por hora
Productividad en la documentación
Documentación total/ Esfuerzo= 34 / 490 = 0.06 Páginas por hora
Documentación total/ Esfuerzo de documentación = 34 / 42 = 0.8 páginas por hora
*Tomando en cuenta únicamente el tiempo dedicado a la documentación
Calidad
Costo de una calidad pobre
Más probable: 80 h
Optimista: 60 h
Pesimista: 120 h
Valor esperado: 83.3 h
Costo de calidad total
Corrección de Errores + Revisiones = 80 h + 80 h = 160 h
81
Script Base de datos
# MySQL-Front 3.2 (Build 4.8)
/*!40101 SET@OLD_CHARACTER_SET_CLIENT=@@CHARACTER_SET_CLIENT */;
/*!40101 SET @OLD_CHARACTER_SET _RESULTS=@@CHARACTER_SET _RESUL TS */;
/*!40101 SET@OLD_COLLATION_CONNECTION=@@COLLATION_CONNECTION */;
/*!40101 SET CHARACTER SET 'latin1' */;
# Host: localhost Database: taller
#-------------
# Server version 5.0.45-community-nt
CREATE DATABASE 'taller' /*!40100 DEFAULT CHARACTER SET latin1 */;USE 'taller';
#
# Table Objects for table clientes
#
CREATE TABLE 'clientes· (
'idcliente· bigint(9) unsigned NOT NULL auto_increment,
·nombre· varchar(255) default NULL,
·rtc· varchar(15) default NULL,
·ca11e· varchar(255) default NULL,
·colonia' varchar(255) default NULL,
·municipio' varchar(255) default NULL,
·estado' char(5) default NULL,
'pais' char(5) default NULL,
·cp· varchar(5) default NULL,
'telefono · varchar(1 O) default NULL,
'telefono2· varchar(1 O) default NULL,
'fax· varchar(10) default NULL,
·celular' varchar(10) default NULL,
·nexter varchar(15) default NULL,
·mail' varchar(255) default NULL,
·contacto· varchar(250) default NULL,
·medio· varchar(255) default 'O',
·contador' bigint(9) unsigned NOT NULL default 'O',
·total' double unsigned NOT NULL default 'O',
'facturado' double NOT NULL default 'O',
'pendiente· double NOT NULL default 'O',
'fecha' date NOT NULL default '0000-00-00',
·status· char(1) NOT NULL default 'A',
PRIMARY KEY ('idcliente')
) ENGINE=MylSAM AUTO_INCREMENT=11 DEFAULT CHARSET=latin1 ROW_FORMAT=DYNAMIC;
#
# Table Objects for table comentarios
#
CREATE TABLE 'comentarios· (
'idcomentario' bigint(11) NOT NULL auto_increment,
· idorden · bigint(11) NOT NULL default 'O',
'idusuario' varchar(8) default NULL,
·comentario' varchar(255) default NULL,
'fecha' date default NULL,
'hora· time default NULL,
PRIMARY KEY ('idcomentario')
) ENGINE=lnnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=latin1;
82
Anexo 9
#
# Table Objects for table detalleorden
#
CREATE TABLE 'detalleorden· (
'idorden· bigint(11) NOT NULL default 'O',
'iddetalle' int(3) NOT NULL default 'O',
PRIMARY KEY ('idorden','iddetalle')
) ENGINE=lnnoDB DEFAUL T CHARSET=latin1;
#
# Table Objects for table detalles
#
CREA TE TABLE . detalles. (
'iddeta11e· int(3) NOT NULL auto_increment,
·concepto· varchar(255) default NULL,
·categoría· varchar(50) default NULL,
·status· char(1) default NULL,
PRIMARY KEY ('iddetalle')
) ENGINE=lnnoDB AUTO_INCREMENT=7 DEFAULT CHARSET=latin1;
#
# Table Objects for table facturas
#
CREATE TABLE 'facturas· (
'idfactura· bigint(11) unsigned NOT NULL default 'O',
'idusuario· varchar(8) default NULL,
·totar double unsigned NOT NULL default 'O',
·pendiente· double unsigned NOT NULL default 'O',
'fechacreacion· date NOT NULL default '0000-00-00',
'fechaprobpago· date default NULL,
'fechapago· date NOT NULL default '0000-00-00',
·status· char(1) default NULL,
PRIMARY KEY ('idfactura')
) ENGINE=MylSAM DEFAULT CHARSET=latin1 ROW_FORMAT=DYNAMIC;
#
# Table Objects for table facturasactivas
#
CREATE TABLE 'facturasactivas· (
'idfactura· bigint(11) unsigned NOT NULL default 'O',
'idorden· bigint(11) NOT NULL default 'O',
PRIMARY KEY ('idfactura','idorden')
) ENGINE=MylSAM DEFAULT CHARSET=latin1 ROW_FORMAT=FIXED;
#
# Table Objects for table ordenes
#
CREATE TABLE 'ordenes· (
'idorden· bigint(11) NOT NULL default 'O',
'idcliente· bigint(9) NOT NULL default 'O',
'idvehicuI0· bigint(11) NOT NULL default 'O',
'idusuario· varchar(8) default NULL,
'fechaenf date default NULL,
'fechasar date default NULL,
'horaenf time default NULL,
'horasar time default NULL,
·totar double NOT NULL default 'O',
·pendiente· double NOT NULL default 'O',
83
'fechapago· date default NULL,
·status· char(1) default NULL,
'facturada' char(1) default NULL,
PRIMARY KEY ('idorden')
) ENGINE=lnnoDB DEFAUL T CHARSET=latin1;
#
# Table Objects for table ordenesactivas
#
CREATE TABLE ·ordenesactivas· (
'idorden· bigint(11) NOT NULL default 'O',
'idproducto· bigint(9) NOT NULL default 'O',
·cantidad· int(3) NOT NULL default 'O',
'precion· double NOT NULL default 'O',
PRIMARY KEY ('idorden','idproducto·)
) ENGINE=lnnoDB DEFAUL T CHARSET=latin1;
#
# Table Objects for table pagos
#
CREA TE TABLE . pagos. (
'idpago· bigint(11) unsigned NOT NULL auto_increment,
'idorden· bigint(11) unsigned NOT NULL default 'O',
·monto· double unsigned NOT NULL default 'O',
'forma· char(1) default NULL,
'idusuario· varchar(8) NOT NULL,
'fecha· date NOT NULL default '0000-00-00',
·statusf char(1) NOT NULL,
PRIMARY KEY ('idpago·)
) ENGINE=MylSAM AUTO_INCREMENT=15 DEFAULT CHARSET=latin1 ROW_FORMAT=FIXED;
#
# Table Objects for table productos
#
CREATE TABLE ·productos· (
'idproducto· bigint(9) unsigned NOT NULL auto_increment,
·concepto· varchar(250) default NULL,
·categoria' varchar(50) default NULL,
'tipo· char(1) default NULL,
'precio' double unsigned NOT NULL default 'O',
·cantidad· double NOT NULL default 'O',
'horas· double NOT NULL default 'O',
·status· char(1) default NULL,
PRIMARY KEY ('idproducto')
) ENGINE=MylSAM AUTO_INCREMENT=25 DEFAULT CHARSET=latin1 ROW_FORMAT=DYNAMIC;
#
# Table Objects for table usuarios
#
CREA TE TABLE . usuarios. (
'idusuario· varchar(8) NOT NULL default 'O',
'password' varchar(8) default NULL,
·nombre· varchar(255) default NULL,
·ca11e· varchar(50) default NULL,
·colonia' varchar(25) default NULL,
·municipio' varchar(25) default NULL,
·telefono· varchar(10) default NULL,
·celular' varchar(10) default NULL,
'tipo· char(1) default NULL,
·status· char(1) default NULL,
84
'visita· date NOT NULL default '0000-00-00',
PRIMARY KEY ('idusuario')
) ENGINE=MylSAM DEFAULT CHARSET=latin1 ROW_FORMAT=DYNAMIC;
#
# Table Objects for table vehiculos
#
CREATE TABLE ·vehiculos· (
'idvehiculo' bigint(11) NOT NULL auto_increment,
'idcliente· bigint(9) NOT NULL default 'O',
'placas· varchar(20) default NULL,
'tcirculacion · varchar(20) default NULL,
·marca· varchar(30) default NULL,
'tipo· varchar(30) defaultNULL,
·modelo' varchar(5) default NULL,
· color' varchar(30) default NULL,
·status· char(1) default NULL,
PRIMARY KEY ('idvehiculo')
) ENGINE=lnnoDB AUTO_INCREMENT=6 DEFAULT CHARSET=latin1;
/*!40101 SET CHARACTER_SET_CLIENT=@OLD_CHARACTER_SET_CLIENT */;
/*!40101 SET CHARACTER_SET _RESUL TS=@OLD_CHARACTER_SET _RESUL TS */;
/*!40101 SET COLLATION_CONNECTION=@OLD_COLLATION_CONNECTION */;
85
0 .....
o
>C
CD
e
<
= "C ca
"C ·s;
~ u
<(
G)
"C
o
·¡:
ca
"C
e
CI)
cii
o
#Tarea
l
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Nombre de la ta rea
definición de alcance
determ I nar el al canee del proyecto
defl ni r pro ceso~ d aves
definir recursos y requerimientos da ves
definición tennl nada
Análisis/ Reauerimlentos de software
Le.,,antam I entos de reQuerl m I entos técnicos
Sel ecd6n de Dlataforma
1 dentlflcaclón de casos de uso
Desarrollo de ca sos de uso
Definición del tiempo de entrega
Obtener aDrobadón Dara Droceder
Garantl zar recursos requerl dos
Análl sis de St akehol ders
Listado de oroductos dave
Matriz de necesidades
Plan de t0municaci6n
Anállsls terminado
Dlse/lo
Revisión de las especificaciones de Software
Desarrollar especificaciones funcionales
Opciones i:iara Usu arl os sin, pi es
Autentificación
Menu para usuarios nonmales
Rewstro de dientes
Registro de orden de se rvi ci o
Consultas
a1entes
Modificar cliente
Ordenes de servid o
Modificar orden de servido
Eliminar orden de servicio
Servidos
Opciones para Gerentes
Autentificación
Menu para gerentes
Re~stro de Usuarios
Registro /Modificación de servidos
ReRi stro de el i entes
Regl stro de orden de se rvl do
Duración Inicia
0.7S days 20/08/2007 11: 00
2 hrs 20/08/200 711: 00
2 hrs 20/08/200713:00
2 hrs 20/08/200 716: 00
O hrs 20/08/200718:00
6,81 davs 20/08/200 718:00
6 hrs 20/08/200 718: 00
1 hr 21/08/200 717: 00
1 hr 21/08/200 718: 00
16 hrs 22/08/200 711: 00
4hrs 24/08/200713:00
O. S hrs 24/08/200718:00
2 hrs 24/08/200 718: 30
6 hrs 27/08/200712:30
6 hrs 29/08/200 711: 30
6 hrs 29/08/200 718: 30
6 hrs 2,/08/200111:30
o hrs 30/08/2007 16: 30
7.56 davs 30/08/200 716: 30
4hrs 30/08/200 716: 30
s.s days 31/08/200 712: 30
2 davs 31/09/200 712: 30
2 hrs 31/08/200712:30
2 hrs 31/08/200714:30
2 hrs 31/08/200 717: 30
2 hrs 03/09/200 711: 30
1 dav 03/09/200 713: 30
0,25 days 03/09/200 713: 30
2 hrs 03/09/200713:30
0.5 days 03/09/200716: 30
2 hrs 03/09/200 716: 30
2 hrs 03/0:9/200 718: 30
2 hrs 04/09/200 712: 30
3.5 davs 04/09/200 714: 30
2 hrs 04/09/200714:30
2 hrs 04/0:9/200717:30
2 hrs 05/09/200711: 30
2 hrs 05/09/200 713: 30
2 hrs 05/09/200 716: 30
2 hrs OS/09/200 718: 30
Termina
20/08/2007 18: 00
20/08/2007 13: 00
20/08/200715: 00
20/08/2007 18: 00
20/08/200718: 00
30/08/200716: 30
21/08/2007 17: 00
21/08/200718: 00
21/08/2007 19: 00
24/08/2007 13: 00
24/08/200718: 00
24/08/2007 18: 30
27/08/200712: 30
28/08/200711: 30
28/08/200718: 30
29/08/2007 17: 30
30/08/200716: 30
30/08/200716: 30
12/09/200713: 00
31/08/200712: 30
10/09/200714: 30
04/09/200714: 30
31/08/200714: 30
31/08/200717: 30
03/09/200711: 30
03/09/200713: 30
04/09/200714: 30
03/09/2007 U : 30
03/09/200716: 30
04/09/200712: 30
03/09/2007 18: 30
04/09/200712: 30
04/09/200714: 30
10/09/200714: 30
04/09/200717: 30
OS/09/200711: 30
05/09/200713: 30
05/09/200716: 30
05/09/200718: 30
06/09/200712: 30
Predecesor
2
3
4
1
7
8
9
10
11
12
13
14
15
16
17
6
20
23
24
25
26
28
31
32
22
35
36
37
38
39
Recur5o
Edgar
Ed¡¡ar
Edgar
Edgar
Ed¡¡ar
Edgar
Edgar
Ed2ar
Edgar
Ed11ar
Ed¡¡ar
Ed¡¡ar
Edgar
Edgar
Edpr
Edgar
Edgar
Edgar
Edgar
Ed11ar
Ed¡¡ar
Ed¡¡ar
Edgar
Edear
Ed¡¡ar
Ed¡¡ar
Ed¡¡ar
Ed11ar
Ed¡¡ar
Edgar
Ed¡¡ar
I.O
00
#Tarea Nombre de la ta rea
41 Corte de cala
42 Consultas
43 dientes
44 Modificar diente
45 Eliminar diente
46 Ordenes de servl do
47 Modlfl car orden de servl do
48 Eliminar orden de servido
49 Servicios
50 Ventas
51 Corte de caja
52 Revisión de las especif icaciones funcionales
53 Incorporar retroalimentad6n
54 Ob ener aprobad 6n para proceder
55 Diseño completo
56 Desarrollo
57 Modulas
58 Validaciones de ASP y JanScrlpt
59 Opciones para usuarios normales
60 Autentlfl cacl ón
61 Menu de usuarios normales
62 Registro de dientes
63 ReRistro de orden de servido
64 consultas
65 dientes
66 Modificar diente
67 Ordenes de servido
68 Modifl car orden de servl ci o
69 Eliminar orden de servido
70 Servicios
71 Op d enes para gerentes
72 Autentlfl cad ón
73 Menu para 11:erentes
74 Regt stro de usuarl os
75 Registro/ Modlflcad6n de servidos
76 ReRistro de dientes
n ReRistro de orden de servicio
78 Corte de caja
79 Consultas
80 dientes
Durad6n Inicia
2 hrs 06/09/200712:30
1.75 days 06/09/200714:30
0.5 days 06/09/200714:30
2 hrs 06/09/200714: 30
2hrs 06/09/200717: 30
0.5 days 07/09/200711: 30
2 hrs 07/09/200711:30
2 hrs 07/09/200713:30
2 hrs 07/09/200716:30
2 hrs 07/09/200718:30
2hrs 10/09/200712:30
4hrs 10/09/200714:30
8 hrs 11/09/200711:30
0.5 hrs 12/09/200712:30
O hrs 12/09/200713:00
32.25 days 12/09/200713:00
27.5 days 12/09/200713:00
7days 12/09/200713:00
2.38 days 12/09/200713:00
0,5 hrs 12/09/2007 13: 00
0.5 hrs 12/09/200713:30
3 hrs 12/09/200714:00
3hrs 12/09/200718:00
1.5 days 13/09/200713:00
0.38 days 13/09/200713:00
3 hrs 13/09/200713:00
0.75 davs 13/09/200717:00
3 hrs 13/09/200717:00
3 hrs 14/09/200712:00
3 hrs 14/09/200716:00
4.63 days 17/09/200711:00
O.S hrs 17/09/200711:00
0.5 hrs 17/09/200711:30
3 hrs 17/09/200712:00
3 hrs 17/09/200716:00
3hrs 19/09/200711:00
3 hrs 18/09/200714:00
3 hrs 18/09/200718:00
2.63 days 19/09/200713:00
0.75 days 19/09/200713:00
Termina
06/09/2007 14: 30
10/09/2007 14: 30
07/09/2007 11: 30
06/09/2007 17: 30
07/09/2007 11:30
07/09/200716:30
07/09/2007 13: 30
07/09/2007 16: 30
07/09/200718:30
10/09/2007 12: 30
10/09/200714:30
11/09/2007 11: 30
12/09/2007 12: 30
12/09/200713:00
12/09/200713:00
02/11/2007 12; 00
25/10/2007 17:00
24/09/2007 13:00
14/09/2007 19:00
12/09/200713:30
12/09/200714:00
12/09/200718:00
13/09/200713:00
14/09/2007 19:00
13/09/200717:00
13/09/200717:00
14/09/200715:00
14/09/200712:00
14/09/2007 15:00
14/09/2007 19:00
24/09/2007 13:00
17/09/200711:30
17/09/200712:00
17/09/200715:00
17/09/2007 19:00
18/09/2007 14:00
18/09/200718:00
19/09/200713:00
24/09/2007 13: 00
20/09/2007 12: 00
Predecesor
40
41
44
43
47
48
49
50
51
52
53
54
19
60
61
62
63
65
68
69
59
72
73
74
75
76
77
R•cuno
Edgar
Edgar
Edaar
Edgar
Ed¡ar
Ed11:ar
Edgar
Edgar
Edaar
Ed11ar
Ed¡ar
Edaar
Edgar
Edgar
Ed11ar
Edizar
Ed2ar
Ed1m
Ed¡¡ar
Edgar
Ed11:ar
Ed11:ar
Edgar
Edaar
Ed!!ir
Edgar
Edaar
......
00
#Tarea Nombre de la tarea
81 Modifl car cll ente
92 Eliminar diente
83 Ordenes de servi el o
84 Modifl car orden de serv Id o
85 Eliminar orden de servido
86 Servidos
87 Ventas
88 Corte de cal a
89 Fundo nal I dad
90 Opciones para usuarios normales
91 Autentiflcact6n
92 Menu de usuarios normales
93 Rell:I stro de d I entes
94 Registro de orden de se rvl el o
95 Consultas
96 dientes
97 Modifl car di ente
98 Ordenes de servicio
99 Modificar orden de servicio
100 Eliminar orden de servido
101 Servidos
102 Opciones para 11:erentes
103 Autentlflcact6n
104 Menu Dara 11:erentes
105 Rel!i stro de usuarios
106 Registro/ Modlfic.ici6n de servicios
107 Registro de dientes
108 Relli stro de orden de se rvl Ci o
109 Corte de cal a
110 Consultas
111 dientes
112 Modifi carel I ente
113 Eliminar cliente
114 Ordenes de servicio
115 Modifl car orden de servicio
116 Ellmlnar orden de servido
117 Servlci os
118 Ventas
119 Corte de caJ a
120 DI se/'lo fl nal de I a Interfaz
Duradl!n Inicia
3 hrs 19/09/200713:00
3 hrs 19/09/200717: 00
0.75 davs 20/09/200712:00
3 hrs 20/09/200712:00
3hrs 20/09/200716:00
3 hrs 21/09/200711: 00
3 hrs 21/09/200714:00
3 hrs 21/09/200718:00
20.5 days 24/09/200713: 00
6.5 davs 24/09/200713: 00
3 hrs 24/09/200713:00
1 hr 24/09/200717: 00
8 hrs 24/09/200718: 00
8 hrs 26/09/200711: 00
3 davs 27/09/200712:00
1 dav 27/09/200712:00
8 hrs 27/09/200712:00
2days 28/09/200713:00
8 hrs 28/09/200713: 00
B hrs 01/10/2007 14: 00
8 hrs 02/10/200716: 00
14days 03/10/200717: 00
8 hrs 03/10/200717: 00
8 hrs 04/10/200718:00
B hrs 08/10/200711: 00
8 hrs 09/10/200712;00
B hrs 10/10/200713:00
e hrs 11/10/200714:00
8 hrs 12/10/200716:00
7days 15/10/200717:00
2 days 15/10/200717:00
8 hrs 15/10/200717:00
8 hrs 16/10/200718:00
2 davs 18/10/200711:00
e hrs 19/10/200711:00
8hrs 19/10/200712:00
8 hrs 22/10/200713: 00
8 hrs 23/10/200714:00
8 hrs 24/10/200716: 00
12 hrs 25/10/2007 l 7: 00
Termina
19/09/200717:00
20/09/200712: 00
20/09/200719:00
20/09/2007 15: 00
20/09/200719:00
21/09/200714:00
21/09/200718:00
24/09/200713:00
25/10/2007 l 7: 00
03/10/2007 l 7: 00
24/09/2007 l 7: 00
24/09/200718:00
25/09/200719:00
27/09/200712:00
02/10/200715:00
28/09/2007 13: 00
28/09/200713:00
02/10/2007 15: 00
01/10/200714:00
02/10/2007 15: 00
03/10/200717:00
25/10/200717:00
04/10/2007 18: 00
05/10/200719:00
09/10/200712:00
10/10/200713: 00
11/10/2007 14: 00
12/10/200715:00
15/10/2007 l 7: 00
25/10/2007 l 7:00
l 7/10/200719:00
16/10/2007 18: 00
17/10/200719:00
22/10/2007 13: 00
19/10/200712:00
22/10/200713:00
23/10/200714:00
24/10/200715:00
25/10/20071 7: 00
29/10/200714: 00
Predece,or
78
91
80
84
85
86
87
58
91
92
93
94
96
99
100
90
103
104
105
106
107
108
109
112
111
115
116
117
118
119
Re cuno
Ed11:ar
Ed11:ar
Edl!ar
Ed;:ar
Ed11:ar
Edgar
Edgar
Ed;:ar
Ed;:ar
Ed11:ar
Ed11:ar
Edgar
Edp;ar
Ed;:ar
Edizar
Ed;:ar
Ed;:ar
Ed11:ar
Ed11:ar
Edl!ar
Ed¡¡ar
Edgar
Edl!ar
Ed11:ar
Ed11:ar
Ed11:ar
Edgar
Edgar
Ed11:ar
Ed¡¡ar
00
00
#Tarea Nombn, de la tarea
121 Rutinas de impresión
122 carga de datos I ni el al
123 Desarrollo terminado
124 Actualización de documentos
125 Desarrollo de los planes de prueba y ejecucl6n
126 Desarrollo de encuesta de evaluad ón del d lente
127 Desarrollo del manual de operaclOn
128 Pruebas
129 Pruebas por módulo
130 Revisar el codlRo por módulo
131 Evaluarlos componentes del módulo
132 Identificar anomall as por modulo
133 Modlfl car codl go
134 Re -ev;iluar codlgo modificado
135 Pruebas por modulo term lnadas
136 Pruebas por lntewadón
137 Evaluar lntegi-adOn de los modul os
138 lndentlflcar anomall as en el producto
139 Modlfl car oodlgo
140 Re-ev.iluarcodigo modiflc.idCI
141 Pruebas por Integración terminadas
Duración Inicia
22 hrs 29/10/200714: 00
4hrs 01/11/2007 16: O O
Ohrs 02/11/200712;00
10.5 days 02/11/200712:00
48 hrs 02/11/200712: 00
6hrs 13/11/200711: 00
30 hrs 13/11/200718: 00
3.25 days 20/11/200712:00
1.5 days 20/11/200712: 00
2hrs 20/11/200712: 00
2hrs 20/11/200714: 00
2hrs 20/11/200717:00
'4hrs 21/11/200711: 00
2 hrs 21/11/2007 16: 00
Ohrs 21/11/200718:00
1.75 days 21/11/200718:00
2 hrs 21/11/2007 18: O O
2 hrs 22/11/200712: 00
8 hrs 22/11/200714:00
2hrs 23/11/2007 16; 00
Ohrs 23/11/2007 18: 00
Termina Predecasor
O 1/11/200715: 00 120
O 2/11/200712: 00 121
02/11/200712:00 122
20/11/200712:00 56
12/11/:200719: 00
13/11/200718: 00 125
20/11/200712:00 126
23/11/200718:00 124
21/11/200718:00
20/11/:200714:00
20/11/200717:00 130
20/11/200719:00 131
21/11/200715: 00 132
21/11/200718: 00 133
21/11/200718;00 134
2 3/11/200718: 00 129
22/11/200712:00
22/11/200714;00 137
2 3/11/200715: 00 138
23/11/200718;00 139
23/11/200718:00 140
Recurso
Ed11:ar
Edgar
Edgar
Edgar
Edgar
EdRar
Edgar
Ed11:ar
Edgar
Edgar
Edg;ir
Ed11:.ir
Edgar
Edgar
Ed11:ar
Eda:.ir
Edgar
O"I
00
Anexo 11
Manual del sistema
1.- INTRODUCCIÓN
Bienvenido al manual del sistema para la administración de órdenes de servicio, el cual tiene como
objetivo mostrarle el funcionamiento del sistema de una manera sencilla, llevándolo paso a paso por
cada función del sistema.
Con este manual usted aprenderá a crear órdenes de servicio dentro del sistema, consultará
información relacionada con sus clientes y podrá realizar todas las operaciones de administración de
órdenes de servicio que fueron integradas al sistema.
Este manual fue desarrollado como un producto de una práctica profesional del ITESM campus
Querétaro con la empresa NOVOCAR INNOVATIONS SA de CV.
90
1. 1. - Descripción del manual
El manual está divido en capítulos para su fácil comprensión, la primera sección indica la forma en
que se debe accesar al sistema y posteriormente se describen las opciones para los usuarios con
privilegios de "Gerente" y los usuarios "Normales".
Cada función descrita dentro del manual contiene una pantalla igual a la que aparece físicamente en
el sistema para que sea muy sencillo visualizar los pasos que se deben seguir dentro del sistema.
91
2.- ACCESO AL SISTEMA
Para accesar al sistema es necesario primero prender la computadora, una vez que la computadora
ha iniciado debemos buscar en la pantalla un ícono que diga sistema.
Una vez que encontramos el ícono para entrar al sistema damos doble click con el botón izquierdo del
mouse para iniciar el sistema. La primera pantalla que aparece muestra un botón llamado "LOGIN"
que permite conectar al sistema.
BIENVENIDOS!!
'LOGIN j
Al presionar el botón de LOGIN aparece la pantalla que solicita los datos para verificar que usted
pueda utilizar el sistema
92
Usuario: l~I --------'
Password:
'Enlrar ~
Por fu·or iagrese sa aombre de asurio y coatraseia
Donde:
Usuario: Aquí deberá escribir el nombre de usuario que le asigno el administrador del sistema.
Password: Aquí deberá escribir la clave o contraseña que le asigno el administrador del sistema.
Una vez ingresados los dos datos que el sistema solicita se debe presionar el botón "Entrar''.
Si al introducir su nombre de usuario y contraseña aparece el siguiente mensaje de error,
posiblemente no esta introduciendo los datos correctamente, o el nombre de usuario o contraseña
que esta introduciendo no están dados de alta en el sistema. Para corregir el problema acuda con el
administrador del sistema.
Por /a1Jor corrija los errores
)' 1Juel1Ja a llenar los campos f altantes.
• Sa Nombre de Usurio y/o
Password IIO correspoadea.
hte•te nevameate.
Si los datos ingresados fueron correctos usted entrará al sistema y se desplegará un menú en la
pantalla dependiendo del tipo de usuario que le asignó el administrador del sistema.
93
3.- OPCIONES PARA GERENTE
Al accesar al sistema como gerente usted tendrá las siguientes opciones:
Ventas
Alta / Modificación de Empleados
Consulta de Empleados
Alta / Modificación de Servicios
Alta / Modificación de Productos
Alta / Modificación de Detalles de los Vehículos
Consulta de Productos y Servicios Vendidos
Estas opciones se desplegarán en un menú con botones para seleccionar la opción deseada.
ALTA /
MODIFICA C ION
EJ.VIPLEADOS
I'\,... ______ __,
CONSULTA
El\lIPLEADOS
r--______ _
PRODUCTOS Y
SERVICIOS
VENDIDOS
Salir
VENTAS
94
!'-;¡,--------
ALTA /
MODIFICA C ION
SERVICIOS
r-,, ______ _
ALTA /
MODIFICACION
PRODUCTOS
r-...1---------,
ALTA /
MODIFICACIÓN
DETALLES
3.1.- Ventas
Al seleccionar el botón de ventas el sistemadesplegará un menú para escoger la opción deseada:
Alta / Modificación de Clientes
Consulta de Clientes
Esto se debe a que cualquier venta de producto o servicio tiene que ser registrada para algún cliente.
Si el cliente que solicita el servicio ya se encuentra registrado en el sistema se puede buscar dentro
de la consulta de clientes, si es un cliente nuevo es necesario registrarlo en la opción de "Alta /
Modificación de Clientes".
Si no tiene conocimiento sobre sí el cliente ya está registrado o no, se puede realizar primero una
consulta y en caso de una respuesta negativa se puede realizar el registro. Si decide realizar un
registro y resulta que el cliente ya estaba registrado el sistema le avisará el respecto y podrá
continuar con la venta del servicio.
Nuevamente las opciones se despliegan en un menú con botones:
ALTA /
MODIFICACION
CLIENTES
Regresar al Mea• Priacipal
!'-,_ ______ _
95
CONSULTA
CLIENTES
3.2.-Alta I Modificación de Empleados
Al seleccionar este botón el sistema desplegará una pantalla donde podrá capturar toda la
información de los usuarios que pueden accesar al sistema, en esta pantalla también se pueden
realizar cambios a los datos de los usuarios en caso de que así lo requiera.
Altas/Bajas/Cambios de Empleados
Empleado: 1 Seleccione un Vendedor ,vi ! Moslrar j
Nombre:
Calle:
Colonia:
Municipio:
Teléfono:
Tipo:
Uscrld:
Password:
Donde:
'---------------' (Nombre completo)
:========-=--=--=---=---=---=----=----=-----.---------' (Calle y Número)
.___ _____ __,(sólo números; lada-f telc:fono)
~----~ (sólo números; lada+ telefono)
Usuario 0 Gerente o
'-------'I (de 4 a 8 caractéres)
1 (de 4 a 8 caractéres) ---~
~--~, (vuelva a escribir el passwmd)
j Registrar j j Eliminar j
Empleado: Esta opción le permite seleccionar algún usuario registrado para que el sistema le muestre
los datos en caso de que quiera realizar algún cambio. Es necesario seleccionar el usuario deseado y
presionar el botón "Mostrar" para que el sistema despliegue la información. En caso de haber
ingresado a esta pantalla únicamente para registrar un usuario nuevo no requiere utilizar esta opción.
Para ingresar o modificar los datos de un usuario es necesario llenar los campos de texto con la
información requerida y presionar el botón "Registrar".
96
En caso de que quiera eliminar un usuario del sistema, primero debe seleccionarlo y presionar el
botón "Mostrar", una vez que el sistema despliega los datos del usuario puede presionar el botón de
"Eliminar'' para negarle el acceso al Sistema.
Es importante que recuerde que al eliminar un usuario del sistema el nombre de usuario que había
utilizado ese usuario se bloqueará y no podrá ser asignado a ningún otro usuario.
97
3.3.- Consulta de Empleados
En caso de que únicamente quiera consultar los usuarios dados de alta en el sistema puede utilizar
esta opción.
Consulta de Empleados
Usuario: 1 Nombre:
@ Gerente ~ Usuario Teléfono:
[ Buscar ]
Donde:
Usuario: Corresponde al nombre de usuario
Nombre: Corresponde al nombre real del usuario
Teléfono: Corresponde al número telefónico del usuario.
Debe seleccionar el tipo de usuario que desea consultar (Gerente, Usuario normal), este es un
requisito obligatorio.
Los datos anteriores son un filtro para realizar consultas específicas, si no llena ninguno de los
campos de texto correspondientes, al presionar el botón "Buscar" el sistema desplegará todos los
usuarios dados de alta en el sistema que sean "Gerentes", "Usuarios" o "Ambos".
Un ejemplo de una consulta es el siguiente:
98
Imprimir Consuba
Recuerde Configurar la pagina de manera Horizontal
[N·ll•ifh1416 MiMEl&iié
11 ! ADRINil AmlAN YERDIGLB.. ! ,---------,----,--------¡ Geren1I! [ Activo 1,Wl/ax18
~i MECA MECNilICO [ SU CALLE i SU COI..CNA [ SU "1.JNICIPIO [ 44221.04460 [ 4422209953 ! Usuario ¡ Eiminado i 00/00/(XXKJ
(3-- i MECANICO ~ICO ! ! Usuario i Elminado [ 1f,/1l/2fKJ7
En la tabla que aparece con los datos consultados puede dar click en cualquier "ID. Usuario" y lo
llevará directamente a la pantalla de "Alta / Modificación de Empleados" para realizarle cambios al
usuario.
En caso de que requiera imprimir la consulta realizada es necesario presionar el botón de "Imprimir
Consulta" y configurar la impresión de manera Horizontal para que se impriman todos los datos.
99
3.4.- Alta/ Modificación de Servicios
Esta pantalla muestra los servicios dados de alta en el sistema y permite registrar nuevos servicios,
realizar cambios a los servicios que se encuentran en el sistema y eliminar los servicios que ya no se
requieren. Los servicios están segmentados por categorías, por eficiencia el sistema inicialmente
únicamente muestra las categorías, en caso de que quiera ver los servicios asociados a cada
categoría debe presionar el nombre de la categoría que desea consultar:
Regresar al me••
Agrepr senicios
PIEL
~ Predo Tiempo
REPARACIOiil ASIENTO $120 0.5 Mocificar Elimi1ar
REPARACJON ASIENTO DELAN1BW SlRRFICE SUPERICR CE. PA $120 0.5 Modficar Elmi,ar
SERVICIO EXTRA $36 1 Mocificar Elrninar
SERVICIOS DE PIB.. $52 3 Modificar Elini1ar
Si requiere ingresar un nuevo servicio debe presionar en "Agregar Servicios" y se desplegará la
siguiente pantalla donde se solicitan los datos del servicio:
Cerrar esta veatau
1 Seleccione una Categoría ;v:,I Cal:egoria:
Precio: Tiempo:
Regístrar servicio
100
Ingresa la descripción del semcio:
------~ Crear nueva
'-------~ categoria
(lm)
~-----~
Se deben llenar los campos de texto con los datos del servicio, todos los datos son obligatorios, en
caso de que el servicio pertenezca a alguna categoría existente solo es necesario seleccionar dicha
categoría, si el servicio no pertenece a alguna categoría existente, es necesario crear una nueva
categoría para el nuevo servicio. En caso de algún error el sistema le desplegará un mensaje con una
explicación del problema y puede volver intentar registrar un nuevo servicio.
Si lo que requiere es modificar un servicio, en la primera pantalla donde aparecen los servicios dados
de alta en el sistema debe presionar "Modificar".
$52 0.3 Modificar Ennar
Esto abrirá la siguiente pantalla:
CeJT.U" esta veatau
OTROS
Categoría: IVINYL ":ICategoria: IVINYL ¡~nueva
Precio: 152 Tiempo: lo.J l(lm)
Modificar servicio
Donde podrá realizar los cambios necesarios a los datos del servicio. Una vez realizados los cambios
debe presionar el botón de "Modificar Servicio".
En caso de que requiera eliminar algún servicio, en la pantalla donde se despliegan los servicios
dados de alta en el sistema debe presionar en "Eliminar" y el sistema le pedirá la confirmación para
eliminar el servicio seleccionado.
MAS SERVICIOS $696 1
101
3. 5. - Alta / Modificación de Productos
Esta pantalla muestra los productos dados de alta en el sistema que son utilizados al realizar algún
servicio. Permite registrar nuevos productos, realizar cambios a los productos que se encuentran en
el sistema y eliminar los productos que ya no se requieren. Los productos están segmentados por
categorías, por eficiencia el sistema inicialmente únicamente muestra las categorías, en caso de que
quiera ver los productos asociados a cada categoría debe presionar el nombre de la categoría que
desea consultar:
c.i1íiad
9
5
6
8
BOTES
De,cr1J(ión
R.ep-eSD' al meH
Agreprprodactos
Predo
$70
$36
$56
$65
Modb
Mocib
Mocib
Mocib
Ei"*1ar
Ei"*1ar
Ei"*1ar
Ei"*1ar
Si requiere ingresar un nuevo producto debe presionar en "Agregar Productos" y se desplegará la
siguiente pantalla donde se solicitan los datos del producto:
Cemtr esta veatau
Categoria: 1 Seleccione una Categoría ,~~J Categoria:
Precio:
Regislrar producto
102
Ingresa ladesmpción del producto:
~----------. Crear nueva
'-------~ categooa
Se deben llenar los campos de texto con los datos delproducto, todos los datos son obligatorios, en
caso de que el producto pertenezca a alguna categoría existente solo es necesario seleccionar dicha
categoría, si el producto no pertenece a alguna categoría existente, es necesario crear una nueva
categoría para el nuevo producto.
En caso de algún error el sistema le desplegará un mensaje con una explicación del problema y
puede volver intentar registrar un nuevo producto.
Si lo que requiere es modificar un producto, en la primera pantalla donde aparecen los productos
dados de alta en el sistema debe presionar "Modificar".
6 $256
Esto abrirá la siguiente pantalla:
Cenar esta ve.tau
TUBO ESCAPE
Categoria: jrusos .'"J Categoria: jruoos ¡~meva
Precio: 12!i6 Cmcídac:t 16
Modificar produclo
Donde podrá realizar los cambios necesarios a los datos del producto. Una vez realizados los
cambios debe presionar el botón de "Modificar Producto".
En caso de que requiera eliminar algún producto, en la pantalla donde se despliegan los productos
dados de alta en el sistema debe presionar en "Eliminar" y el sistema le pedirá la confirmación para
eliminar el producto seleccionado.
3 $25
103
3.6.-Alta I Modificación de Detalles
Esta pantalla muestra los detalles que presentan los vehículos dados de alta en el sistema. Permite
registrar nuevos detalles, realizar cambios a los detalles que se encuentran en el sistema y eliminar
los detalles que ya no se requieren. Los detalles están segmentados por categorías, por eficiencia el
sistema inicialmente únicamente muestra las categorías, en caso de que quiera ver los detalles
asociados a cada categoría debe presionar el nombre de la categoría que desea consultar:
Repesar al meH
Apepr ••evos detales
EXTERIORES
~
Si requiere ingresar un nuevo detalle debe presionar en "Agregar Nuevos Detalles" y se desplegará la
siguiente pantalla donde se solicitan los datos del detalle:
Cerrar esta veataaa
Categoría: 1 Seleccione una Categoría ,!JI Categoría:
Regislrar detalle
104
Ingresa la descripción del detalle:
~-------, Crear DJJeVa
'----------~categoria
Se deben llenar los campos de texto con los datos del detalle, todos los datos son obligatorios, en
caso de que el detalle pertenezca a alguna categoría existente solo es necesario seleccionar dicha
categoría, si el detalle no pertenece a alguna categoría existente, es necesario crear una nueva
categoría para el nuevo detalle.
En caso de algún error el sistema le desplegará un mensaje con una explicación del problema y
puede volver intentar registrar un nuevo detalle.
Si lo que requiere es modificar un detalle, en la primera pantalla donde aparecen los detalles dados
de alta en el sistema debe presionar "Modificar''.
Esto abrirá la siguiente pantalla:
Cerrar esta veama
Categoria: L_I IN_T_E_RI_O_RE_S ___ _;_,..,-=] Categoria:
Modificar detalle
Desaipcion:
QUEMADA ASIENTOS
DELANTEROS
._IIN_T_ER_I_OR_E_S __ ~I ~:
Donde podrá realizar los cambios necesarios a los datos del detalle. Una vez realizados los cambios
debe presionar el botón de "Modificar Detalle".
En caso de que requiera eliminar algún detalle, en la pantalla donde se despliegan los detalles dados
de alta en el sistema debe presionar en "Eliminar'' y el sistema le pedirá la confirmación para eliminar
el detalle seleccionado.
RAYON IURTA DElNlTERA
105
3. 7.- Consulta de Productos y Servicios Vendidos
Esta pantalla permite realizar consultas de las ventas realizadas por productos o servicios, las
consultas del sistema son dinámicas, es decir que pueden ser tan generales o específicas como
usted requiera.
Consulta de Ventas por Producto y/o
Servicio
Fecha:
O Hoy
@ entre []3 1 C3 / ~I -~I (díalmeslaño)
y c:a1ca,1 l(díalmes/año)
Consultar
Regresar al me•• priacipa)
Categoria Servicios:
D I Todas las Categorías v j
Categoria Productos
D j Todas las Categorías v j
Fecha: Puede especificar un rango de fechas para desplegar una consulta en este intervalo, si
selecciona la opción "Hoy" el sistema desplegara las ventas del día, en caso de que seleccione la
opción "Entre" y no llene ningún campo de la fecha, el sistema no limitará la consulta a ningún rango
de fecha, por lo que desplegará todas las ventas sin importar a que fecha pertenezcan. Es
conveniente recordar que una vez que el sistema tenga mucho tiempo trabajando, una consulta sin
limitar a un rango de fecha puede ser extremadamente larga por el volumen de operaciones
consultadas.
Categorías Servicios: Si selecciona la casilla que se encuentra del lado izquierdo de las opciones de
las categorías el sistema segmentará la consulta de ventas de servicio por categorías. Si además
selecciona una categoría en específico, el sistema limitará la consulta a la categoría seleccionada.
Categorías Productos: Si selecciona la casilla que se encuentra del lado izquierdo de las opciones de
las categorías el sistema segmentará la consulta de ventas de productos por categorías. Si además
selecciona una categoría en específico, el sistema limitará la consulta a la categoría seleccionada.
106
Ejemplos de consultas:
Servicios:
Total de Senidos
SERVICIOS DE PIEL
KEPAKACION ASIENTO DELANn:R.O S
SERVICIO EXl'RA
KEPAKACION ASIENTO
UPAKACION PD'.ZA
OTROS
OTR.A8 UPA VINYL
MAS SERVICIOS
Productos:
Total de Prodactos
ESPIJMA
AIRE COMPRIMIDO
MASBOTES
OTROSBOTES
CHORRO DE BOTES
GAS
Servicios:
PIEL
REPARACION ASIENTO
REPARACION ASIENTO DD.ANTER.O S
SER.VICIOS DE PIEL
VINYL
OTROS
MAS SER.VICIOS
REPARACION PIEZA
OTRAS KEPA VINYL
Productos:
TUBOS
TUBOl:SCAPE
TUBO DE CONDUCCION
TUBO DE CALD'ACCION
TUBO DE CONDENSACION
TUBO DE IIAUDA
MASTDBOS
OTROS TUBOS
Imprimir Consulta
28
3
4
l
7
3
2
l
5
39
3
3
l
2
l
3
lmprimi' Consulta
s
l
1
l
7
1
3
l
1
10
3
1
1
l
1
1
1
En caso de que requiera imprimir la consulta realizada es necesario presionar el botón de "Imprimir
Consulta" y configurar la impresión de manera Vertical para que se impriman todos los datos.
107
3. B. - Alta I Modificación de Clientes
Al seleccionar este botón el sistema desplegará una pantalla donde podrá capturar toda la
información de los clientes que requieren de algún servicio, en esta pantalla también se pueden
realizar cambios a los datos de los clientes en caso de que así lo requiera.
Nombre:
RFC:
Calle:
Colonia:
Municipio:
Estado:
C.P.:
Teléfono:
Teléfono 2:
Fax:
Celular:
Nextd:
Email:
Contacto:
Medio:
Clientes
::===-=--=---=.,-~---_-_-_-_-_-_-_-~----=------=------_-_-~-~(A. Paterno, A.Mab:mo, Nombre o Razon Social)
~-1-_I __ I- '----1 _____,
:=====-=-=--=--=--=--=--=--=--=-.------~<Calle y Número)
'---1 S_e_lec_c_io_ne_u_n_E_sta_d_o ___ =:v jPaís.: 1 Seleccione un País
(sólo mmcro; 5 dígitos)
::==============::::::
:=-=============-=: (sólo números; lada+ teléfono)
(sólo números; lada+ teléfono)
:==============~
:==============~
(sólo mmcros; lada+ tdéfono)
-------~ (sólo números; lada+ teléfono)
-------~ (sólo mímeros; lada+ tdéfono)
~-----------~(ej:nombre@dominio.com)
Registrar Cliente
Para ingresar los datos de un cliente es necesario llenar los campos de texto con la información
requerida y presionar el botón "Registrar Cliente". En caso de que registre un cliente que ya existe, el
sistema le preguntará si desea modificar los datos del cliente con la nueva información.
Una vez que ha registrado el cliente el sistema lo re direccionará a la pantalla donde se muestra el
"Detalle del cliente" donde puede visualizar los vehículos registrados para el cliente, los servicios
activos y pendientes de pago, etc. (La pantalla de "Detalle del Cliente" se explica más adelante).
108
3.9.- Consulta de Clientes
En esta pantalla puede consultar los clientes dados de alta en el sistema.
Nombre
RFC:
Calle:
Colonia:
Muniiq,.io:
Estado:
C.P.:
Teléfono:
Tc1éfono2:
Fax:
Celular:Nc:mi
Emai1:
Contacto:
Medio:
Consulta de Clientes
1-
--~---~~~~~.=;-~-_-_ -_-~-~(completo)
~---~-1~-~
D ~--------------' (Calle y Número)
D
D
O I Cualquier Estado -~-----~v=I OPais: J~c_ua_lq~ui_er_P_aIB _______ --=vl
D
D
D
D
D
D
D
D
D
(sólo número; 5 dígitos)
(sólo números; Jada+ teléfono)
(sólo números; Jada+ teléfono)
(sólo números; Jada+ teléfono)
(sólo IÚl!eros; Jada+ teléfono)
(sólo números; lada+ teléfono)
(ej:-~.com) :::==========================: ......., . .,~........_,
D Va solo ~ eJiminadoc
1 Buscar J
Como se puede observar, por cada parámetro como el Nombre, RFC, Calle, etc., se ubica un campo
de texto y una casilla a su lado izquierdo. La casilla al lado Izquierdo del campo de texto es para
indicarle al sistema que usted desea que despliegue ese dato específico del cliente. En otras
palabras, si no selecciona la casilla al lado izquierdo del campo de texto de Email, el sistema NO
desplegará este dato en la consulta. El único dato que el sistema despliega por default es el Nombre
del cliente.
Los campos de texto sirven para refinar o personalizar una búsqueda, por ejemplo, si usted requiere
consultar todos los clientes que vivan en la colonia "Álamos", es necesario que escriba álamos en el
campo de texto de Colonia y el sistema desplegará todos los clientes que tienen registrada esa
Colonia. De la misma manera para los campos de texto restantes.
La casilla de "Ver Solo Clientes Eliminados" restringe la consulta para que se desplieguen únicamente
los clientes que han sido eliminados del sistema.
109
Un ejemplo de una consulta es el siguiente:
Imprimir Consulta
Recuerde Configmar la pagina de manera Horizontal
~ - Pend1ent"" 1 FFc',a :Je Re~ str::, ¡1 1 CARLOS IIENA ¡mail@son,.CDl'l'I 5
~[ MIGUB. RENDON 1 1 O
9372 9372 l6/11/1!.XJ7 ~.-1 o ___ ,l,_16-/1_1/'100_7 ___ ;...-__ Detale En1il"
l0eta1e 1 Eliminar
íl INLEVO I lo
Ff / SCWECWECWECWE i I O
~I O l '1D/11/1!.XJ7 ~r-1 o---i-¡-30-'--¡1---'-1/'100-7---i----1 eeta1e 1 Eimi1ar 10eta1e ¡ Birrinar
En la tabla que aparece con los datos consultados puede presionar en cualquier Nombre y lo llevará
directamente a la pantalla de "Alta / Modificación de Clientes" para realizarle cambios a los datos del
cliente.
En esta consulta se seleccionó la casilla de Email y por lo tanto el sistema desplegó este dato para
todos los clientes que se consultarán. En caso de que un dato contenga demasiados caracteres, el
sistema restringe la tabla a un tamaño y por lo tanto pudiera presentarse cortada o incompleta la
información. Si esto sucede, puede presionar cualquier dato que este incompleto y el sistema
desplegará en una pantalla aparte la información completa del dato. En este ejemplo se puede
presionar el Mail del primer cliente y el sistema desplegará la información completa del mail.
Los demás datos que el sistema despliega por default son:
Número de servicios realizados al cliente
Monto del total por los servicios realizados al cliente
Monto de lo pendiente de pago por los servicios realizados al cliente
La fecha en que se registró al cliente
La opción de checar los detalles del cliente (Esto lo re-direccionará a la pantalla "Detalle del
Cliente")
La opción de eliminar al cliente del sistema
Un cliente que ha sido eliminado del sistema puede ser reingresado con los mismos datos en
cualquier momento.
Solo el gerente puede eliminar y reingresar al sistema a los clientes.
En caso de que requiera imprimir la consulta realizada es necesario presionar el botón de "Imprimir
Consulta" y configurar la impresión de manera Horizontal para que se impriman todos los datos.
110
3. 1 O. - Detalle del Cliente
Esta pantalla presenta una información detallada de las actividades realizadas con el cliente.
Repesar al aea•
IRazim Social !CARLOS MENA
/Consrmotota1: Js9112 ¡Consmnofacbndo: !s 1114s ¡$9372
Veblculos Registrados:
Ordenes de Servicio Activas:
Ordenes de Servido F'inalizadas Pendientes de Pago:
Ordenes de Servicio Finalizadas Pendientes de Facturar:
Facturas penclentes de pago:
Historial:
Por eficiencia, el sistema no presenta toda la información en una sola pantalla, si requiere visualizar
los vehículos registrados para el cliente, debe presionar "Vehículos Registrados", así sucesivamente
para cada opción.
111
Vehículos Registrados
Vehlculos Registrados:
r· - 1wca·· , ~ .Modeo : i Placas .
[ _______ -~ _ _ _ : ___________ ----~ _________ ___ I '1JXJ7 .. l ----------~ _____ ! -----152.fVG
Agregar Vehículo
Si requiere registrar un nuevo vehículo para el cliente es necesario presionar el botón "Agregar
Vehículo".
Si requiere modificar los datos de algún vehículo registrado es necesario presionar cualquier dato del
vehículo.
Si desea eliminar algún vehículo para el cliente, debe presionar "Eliminar.
En caso de que requiera registrar un nuevo servicio para algún vehículo, debe presionar "Nuevo
Servicio".
Restricciones:
No se pueden eliminar vehículos con servicios activos.
El identificador de cada vehículo es el número de Placa, si hay un cliente que tenga registrado
el mismo número de Placa el sistema no permitirá que se registre nuevamente. En caso de
que requiera asignar el vehículo a un nuevo cliente, es necesario eliminar primero el vehículo
para el cliente anterior y darlo de alta por primera vez con el nuevo cliente.
Para agregar o modificar los datos de algún vehículo el sistema le desplegará la siguiente pantalla
donde podrá capturar la información requerida del vehículo:
112
Cerrar esta ,,.eatau
Marca: 1 Seleccione una Marca v 1
(FORO, GM ... etc)
Tipo: 1 Seleccione un Tipo v 1
(JETIA, FOCUS ... etc)
Placas:
Marca:
Tipo:
Color:
r---------, Registrar DDeVil
~-----~ marca
.---------, Registrar DIJero
~----~tipo
Registrar DDeVO
~-----~ tipo
Si el vehicolo oo tíeoe placas registrar mímem de permiso de circolación
Modelo: 1 Seleccione un modelo v 1
Registrar vehículo
Se deben llenar los campos de texto con los datos del vehículo, todos los datos son obligatorios, en
caso de que la Marca o el Tipo pertenezcan a alguna categoría existente solo es necesario
seleccionar dicha categoría, de lo contrario, es necesario crear una nueva categoría para la Marca o
el Tipo.
Ordenes de Servicio Activas:
Tipo FechaEnt. Hara Ent. Total
FOQJS
Esta tabla despliega las órdenes de servicio que se abrieron en algún momento y que continúan
activas. Nuevamente se pueden modificar la información del vehículo presionando cualquiera de los
datos.
En caso de que quiera entrar a la orden de servicio activa, es necesario presionar el número de
orden. Lo que abrirá la siguiente pantalla:
113
Agregar Prodactos
Onlea de senicio: 16
Regresar al detaDe del clieate
Agregar Servicios Apepr DetaDes del
Velümlo
Cancelar Orden
Total de b onlea: 0.00
Cancelar Orden
Agrepr Coaeatarios
Para agregar algún producto utilizado para el servicio es necesario presionar "Agregar Productos".
Para agregar algún servicio realizado en la orden es necesario presionar "Agregar Servicios".
Para registrar algún detalle que pueda presentar el vehículo es necesario presionar "Agregar Detalles
del Vehículo".
Para agregar algún comentario a la orden de servicio es necesario presionar "Agregar Comentarios".
En caso de que haya abierto alguna orden por error, puede presionar el botón de "Cancelar Orden".
Restricciones:
Como los productos o servicios realizados a un vehículo son registrados en el sistema
después de haberse realizado, una vez que ha agregado un producto o servicio a la orden de
servicio, aún cuando es posible cancelar la orden en cualquier momento, esta acción no implica que
no se haya realizado la orden, por lo que los productos utilizados serán dados de baja del inventario.
El único efecto que tendrá la cancelación de la orden es evitar que se genere un saldo pendiente de
pago hacia elcliente.
Los productos o servicios agregados a una orden de servicio se presentan en diferentes colores para
hacer más sencilla su diferenciación. La siguiente pantalla muestra una orden de servicio con
productos y servicios:
114
Imprimir Orden de Servicio
__ Mod_ilic_ar_Elem_e_n10_s_de_la_Orde_n ___ ] 1 Cancelar Orden
SER\1CIOS
Cantidad Agregar: Descripción
¡ o jREPARACIONPIEZA
Tiempo es1imado: 1 In.
Cantidad Agregar:
¡ o jESPUMA
PRODUCTOS
Descripción
Importe Precio Nuevo
$65.00 1165 1 1
Total: $65.00
Importe Precio Nuevo
S 56.00
1 1
Total: S 56.00
DETALLES DEL VEIDCULO
!QUEMADA ASIENTOS DELANTEROS
COMENTARIOS
Total
$65.00
Total
S 56.00
Comentó: ADRJAN VEROIGua Fecha: 16/01/2008
jFALTA AVJSAR AL CUENTE
Total 4e b onlea:: lll.00
__ M_od_ilic_ar_Be_me_rms_de_la_Orde_n ___ l ! CancelarOrden
Operaciones
Elminar de la Orden
Operaciones
Elminar de la Orden
Elminar de la Orden
H<Q: 10:10:01
Una vez que se agregó un producto o un servicio a la orden de servicio es posible modificar la
cantidad o el precio directamente en la orden de servicio, sin necesidad de ir a la pantalla de
productos o servicios. Para esto se puede utilizar el campo de texto de Agregar donde se puede
modificar la cantidad de productos o servicios en la orden de servicio y el campo de texto de Precio
Nuevo para modificar el precio del producto o servicio en la orden de servicio específica y
presionando el botón de "Modificar Elementos de la Orden".
Cuando la orden de servicio tiene algún producto o servicio se puede imprimir en cualquier momento,
pero cuando presione el botón de "Imprimir Orden de Servicio" el sistema le preguntará si desea
finalizar la orden de servicio. Si acepta finalizar la orden de servicio es imposible agregarle más
productos o servicios y el sistema automáticamente generará un saldo pendiente de pago igual al
monto de la orden de servicio. Si no finalizá la orden de servicio únicamente se imprimirá y quedara
activa para realizar cambios o agregarle elementos.
115
Órdenes de Servicio Finalizadas Pendientes de Pago
Ordenes de Servicio Fina&zitdas Pendientes de Pago:
i tun. Orden I Usuin:I : Total ~ ! Fedla Ent. Fedla Sal. Fedla Pago P.nial ! Todo !
[ 12 [ ~ --- [ $-~ - I $ 139 i- º7ll2/D11 1 07/l2/D17 c=ic:r=J c=J i D -\
[ ---~~-~! ___ ~ -- l ---.:~~~~-L __ --!:~~~-:: _ _e:_~!~-~-L_-:10~~~--: _____ L_J ______ J_ ------r -:1~:_____ _1_:: ___ _[ iJ l
Esta tabla despliega las órdenes de servicio pendientes de pago.
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
Si la fecha del pago que quiere registrar es diferente a la fecha en la que registra el pago es
necesario que llene el campo de Fecha Pago, de lo contrario el sistema registrará como fecha de
pago el día en que realice el registro.
Si el pago que registra no cubre el monto pendiente de la orden de servicio es necesario registrar el
monto del pago realizado en el campo de Parcial, de lo contrario puede seleccionar la casilla Todo y
el sistema registrara un pago por el monto pendiente de la orden automáticamente.
Se pueden registrar pagos a diferentes órdenes de servicio al mismo tiempo, solo llene los campos
requeridos y presione el botón "Pagar''.
Restricciones:
Una vez que se registre un pago no es posible cancelarlo.
116
Órdenes de Servicio Finalizadas Pendientes de Facturar
ordenes de servicio Fina&zadas Pendientes de Facturar:
1 fun.O'den 1 UsalD Total Petdenll! Fecha&rt. FechaSal. Fadlnr:
1
14
1
A[JUM $1l05 $1105 UJ/ll/1007 UJ/l2/21XJ7 D
15 ADRIM $120 $0 lll/ll/1007 10/ll/1007 D
11 Factua si!Jjente:
1 Facuar j 114
Esta tabla muestra las órdenes de servicio finalizadas pendientes de facturar, independientemente de
si están pendientes de pago o no.
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
El sistema automáticamente informa cual es el número de factura siguiente, sin embargo puede
escoger otro número de factura modificando el campo de# Factura Siguiente.
Se pueden facturar diferentes órdenes de servicio en una misma factura, solo es necesario
seleccionar las casillas de las órdenes de servicio que requiere facturar y presionar el botón
"Facturar''.
Restricciones:
No es posible duplicar un número de factura, en caso de que cambie el número de factura y
seleccione uno ya existente el sistema le mandará un aviso de error.
Para poder facturar a un cliente es necesario que estén registrados sus datos fiscales (RFC,
Dirección, etc.).
El número de órdenes de servicio que se pueden facturar en una misma factura dependen del
número de productos o servicios que tenga cada orden de servicio limitadas por el tamaño
impreso de la factura.
El facturar una orden de servicio no afecta la información de los pagos relacionados con dicha
orden de servicio.
117
Facturas Pendientes de Pago
Fitduras pendientes de pztga:
,-~t11 ... ! Permrte . f ... Fed1a ereadan
12 _j ADRIAN
-~----------·-·------
Ordenes asignadas a esta factura:
[ NLril'. Orden ~ -To_tal_-,l~Perden--le-,-Fedla--Ent.--~-Fedla-Sal-. -c---Fedla--Pago----~-Par-dal-. --,Todo --¡
12 flJIJ I flJIJ 1 - Cl7/J2(Jl1J7 l ____ 01_'/12/1flJ1 __ ~_1 ____ ~ ~-J=-l~_i_--·_ 1 _ ¡o¡
Esta tabla presenta las órdenes de servicio que ya fueron facturadas y están pendientes de pago.
Aún cuando en la consulta de órdenes de servicio pendientes de pago aparecen todas las órdenes de
servicio independientemente de si están facturadas o no, esta consulta permite visualizar la
información por factura.
Se pueden realizar pagos a las órdenes de servicio facturadas de la misma manera que en la pantalla
de "Ordenes de Servicio Finalizadas Pendientes de Pago".
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
Si desea puede cancelar cualquier factura presionando "Cancelar'' en la factura correspondiente.
Restricciones:
Aún cuando cancele una factura, el número de factura será bloqueado para que no pueda
volver a ser utilizado, debido a que existe un registro de la existencia de dicha factura y tiene
un estatus de cancelada.
Al cancelar una factura las órdenes de servicio asociadas cambian su estatus a pendientes de
facturar para poder ser facturadas en una nueva factura.
El cancelar una factura no afecta la información de los pagos de las órdenes de servicio
asociadas.
118
Historial
Historial:
fedaa:
ÜHoy
@Entre Ci3J,C2;J ,I (cfa~>
~=~
y ca, ca, 1 (cfa,'nes/aio)
No. Orden:
'------;::==-----------~
Catl!gorias Senlido&: 1 Seleccione una Categor¡:a v J
Catl!gorias ProaJCtos: J Seleccione una Categoria v J
Ordenar por: @ Fedta O Total Üt:Orden Dverl.hk.a,e,b:Totales
[ Consular ]
Esta pantalla permite realizar consultas del historial de órdenes de servicio realizadas para cliente
específico, las consultas son dinámicas, es decir que pueden ser tan generales o específicas como
usted requiera.
Fecha: Puede especificar un rango de fechas para desplegar una consulta en este intervalo, si
selecciona la opción "Hoy" el sistema desplegara las órdenes de servicio del día, en caso de que
seleccione la opción "Entre" y no llene ningún campo de la fecha, el sistema no limitará la consulta a
ningún rango de fecha, por lo que desplegará todas las órdenes de servicio del cliente sin importar a
que fecha pertenezcan. Es conveniente recordar que una vez que el sistema tenga mucho tiempo
trabajando, una consulta sin limitar a un rango de fecha puede ser extremadamente larga por el
volumen de operaciones consultadas.
No. Orden: Puede limitar la consultaa una orden de servicio en específico llenando este campo.
Categorías Servicios: Si selecciona una categoría en específico, el sistema limitará la consulta a la
categoría seleccionada, es decir desplegará únicamente las órdenes de servicio que contengan
servicios de dicha categoría.
Categorías Productos: Si selecciona una categoría en específico, el sistema limitará la consulta a la
categoría seleccionada, es decir desplegará únicamente las órdenes de servicio que contengan
productos de dicha categoría.
Ordenar por: Puede seleccionar si desea ordenar la consulta de acuerdo a la fecha, al monto del total
de las órdenes de servicio o de acuerdo al número de orden de servicio. En cualquiera de los casos el
orden es de menor a mayor.
Ver Únicamente totales: Si selecciona esta casilla la consulta no desplegará a detalle todas las
órdenes de servicio, únicamente desplegara un resumen de los resultados del total de las órdenes de
servicio que cumplen con las restricciones de la consulta.
119
Ejemplo de una consulta sin restricciones del historial:
1 Num. Orden 1 Usuario 1 Total 1 Pendiente 1 FediaEnt. 1 Fedia Sal. 1 FediaPago Fadirada
11 1 AORIAN $3952 $0 1 07/J2f.l007 07/12/1007 lE,/01/2008 s
12 ADRIAN $139 $139 07/J2f.l007 07/J2f.l007 00/00/(XXX) s
13 ADRIAN $1l56 $0 10/J2f}007 10/J2f]007 JE,/01/1008 s
TOTAl..f:5: 8147 139
Ordm:s Canceladas- o
Factan.s Rntindas
Fadllras Fina&zadas· 3
, ...... fadLra I Usaio Total Pmlenle
1
l'edlaCreadon AaDles
1 11 1 MRfM $3952 $0 1 a1/U/D17 e.alis'
Ordenes asignadas a esta factura:
1 Nt..m. Orden 1 Total FediaEnt. FediaSal.
1 11 1 $3952 07/12/1007 07/12/'1JJJ7
l 1un. Factura I U:swrio Total Pendiente Fedia Creacion Aaiones
1 13 1 ADRlAN $1l56 $ O 14/12/1007 Canrelar
Ordenes asignadas a esta factura:
1 Nt..m. Orden 1 Totdl FediaEnt. FediaSal.
1 13 1 $1!.56 10/12/1007 10/l:2f}m7
Total Pendiente Fed,a Creaóon Aaiones
ADRIAN :$139 ·$ l"l'J 14/11./1007 Cancelar
Ordenes asignadas a esta factura:
1 !un. Orden 1 Totdl Fedia Ent . FediaSal.
1 12 $139 07/12/11.X11 l'Jl/rJ,/1001
Total Pamltle
1 TOJAU!i: U41 u,
Fadlras Caocdadas: O
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
Si desea puede cancelar cualquier factura presionando "Cancelar'' en la factura correspondiente.
120
Ejemplo de una consulta con la restricción "Ver Únicamente Totales":
l l'ul.Ord!n I lJilail Tolal FedaEnt.
DM
Fadans RnJiudn
Tolal
1147
121
4.- OPCIONES PARA USUARIO NORMAL
Al accesar al sistema como usuario normal usted tendrá las siguientes opciones:
Alta / Modificación de Clientes
Consulta de Clientes
Consulta de Servicios
Consulta de Productos
Consulta de Detalles de los Vehículos
Estas opciones se desplegarán en un menú con botones para seleccionar la opción deseada.
ALTA /
MODIFICACION
CLIENTES
CONSULTA
SERVICIOS
Sair
CONSULTA
DETALLES
122
CONSULTA
CLIENTES
CONSULTA
PRODUCTOS
4.1.-Alta / Modificación de Clientes
Al seleccionar este botón el sistema desplegará una pantalla donde podrá capturar toda la
información de los clientes que requieren de algún servicio, en esta pantalla también se pueden
realizar cambios a los datos de los clientes en caso de que así lo requiera.
Nombre:
RFC:
CaDc:
Colonia:
Municipio:
Estado:
C.P.:
Teléfono:
Teléfono2:
Fax:
Celular.
Ncxtcl:
Email.:
Contacto:
Medio:
Clientes
~==-=--=--=..-,.:::-_-___:::-___:::-_-___:::-_-_-_-...:;---;:::._-=--=----_-~-~<A. Paterno, A..Matano, Nombre o Razon Social)
~-~1-~---~-._I --~
::===============.-------'(Cale y Número)
._I S_e_lec_c_io_ne_u_n_Esla_d_o ___ ---=· "'.·!País: 1 Seleccione un País
(sólo número; s digitos)
~=============='.
::==============='.
(sólo números; lada+ teléf'ono)
::==============='.
(sólo números; lada+ teléf'ono)
:==============~
(sólo números; lada+ tcléfooo)
~------~ (sólo números; lada+ teléfono)
~------~ (sólo números; lada+ tcléfooo)
~-----------~(cj:nombre@dominio.com)
Regislrar Cliente
... ¡
Para ingresar los datos de un cliente es necesario llenar los campos de texto con la información
requerida y presionar el botón "Registrar Cliente". En caso de que registre un cliente que ya existe, el
sistema le preguntará si desea modificar los datos del cliente con la nueva información.
Una vez que ha registrado el cliente el sistema lo re direccionará a la pantalla donde se muestra el
"Detalle del cliente" donde puede visualizar los vehículos registrados para el cliente, los servicios
activos y pendientes de pago, etc. (La pantalla de "Detalle del Cliente" se explica más adelante).
123
4.2.- Consulta de Clientes
En esta pantalla puede consultar los clientes dados de alta en el sistema.
Nombre
RFC:
Calle:
Colonia:
Municipio:
Estado:
C.P.:
TcléfOJ10:
Tcléfonol:
Fax:
Celular.
Ncxtel:
F.mai1:
Consulta de Clientes
o :=..-=-----=-----~-,=--=====-=-.-~-~--=-=:---' (completo)
o l~~l-~-~-1~-~
0 ::==============-,---------' (Calle y Número)
o ::==============:
o ::======='-----~
O I Cualquier Estado vJ O País: ~I C_ua_lquie_-_r_P_aís _______ ~"'I
0 (sólo IÚDero; 5 dígitos) :=============:::::: o (sólo IIÍlmeros; lada+ teléfono)
o (sólo IIÍlmeros; lada.+ teléfono)
O (sólo mímeros; lada.+ teJi:íom)
o (sólo mneros; lada.+ teléfono)
o (sók> números; lada+ teléfono)
O (ej: IIDJDbre@domüo.com)
~- o
:=========================~
Medio: º'-----------------'
O Ver solo clieatec elimirw1os
! Buscar 1
Como se puede observar, por cada parámetro como el Nombre, RFC, Calle, etc., se ubica un campo
de texto y una casilla a su lado izquierdo. La casilla al lado Izquierdo del campo de texto es para
indicarle al sistema que usted desea que despliegue ese dato específico del cliente. En otras
palabras, si no selecciona la casilla al lado izquierdo del campo de texto de Email, el sistema NO
desplegará este dato en la consulta. El único dato que el sistema despliega por default es el Nombre
del cliente.
Los campos de texto sirven para refinar o personalizar una búsqueda, por ejemplo, si usted requiere
consultar todos los clientes que vivan en la colonia "Álamos", es necesario que escriba álamos en el
campo de texto de Colonia y el sistema desplegará todos los clientes que tienen registrada esa
Colonia. De la misma manera para los campos de texto restantes.
La casilla de "Ver Solo Clientes Eliminados" restringe la consulta para que se desplieguen únicamente
los clientes que han sido eliminados del sistema.
124
Un ejemplo de una consulta es el siguiente:
Imprimir Consula
Recuerde Codigmaa la pagina de manera Horizontal
ÍN-
1
fl CARLOS MENA 5 9372 1244 16/11/1JX)7 Detale
J2 1 MIGlE. RENJON !'--0---ro-~I 0---~! 16-/-11/1JX)--7---~¡ De-tale--.---
íJ/ l'UVO I o ro-, o ¡ '1D/11/1JX)7 1 Detale
J4 ! SCWECWECWECWEI o ro-r-10---i-i 3l-/-11/1JX)--,---~I De-ta-11!-.----
En la tabla que aparece con los datos consultados puede presionar en cualquier Nombre y lo llevará
directamente a la pantalla de "Alta / Modificación de Clientes" para realizarle cambios a los datos del
cliente.
En esta consulta se seleccionó la casilla de Email y por lo tanto el sistema desplegó este dato para
todos los clientes que se consultarán. En caso de que un dato contenga demasiados caracteres, el
sistema restringe la tabla a un tamaño y por lo tanto pudiera presentarse cortada o incompleta la
información. Si esto sucede, puede presionar cualquier dato que este incompleto y el sistema
desplegará en una pantalla aparte la información completa del dato. En este ejemplo se puede
presionar el Mail del primer cliente y el sistema desplegará la información completa del mail.
Los demás datos que el sistema despliega por default son:
Número de servicios realizados al cliente
Monto del total por los serviciosrealizados al cliente
Monto de lo pendiente de pago por los servicios realizados al cliente
La fecha en que se registró al cliente
La opción de checar los detalles del cliente (Esto lo re-direccionará a la pantalla "Detalle del
Cliente")
En caso de que requiera imprimir la consulta realizada es necesario presionar el botón de "Imprimir
Consulta" y configurar la impresión de manera Horizontal para que se impriman todos los datos.
125
4.3.- Detalle del Cliente
Esta pantalla presenta una información detallada de las actividades realizadas con el cliente.
Repesar al aeaa
/Rv.ón Soáal jCARLOS MENA
/Consumo tota1: js 9312 ~ fadmado: Is nMs IPeniirm de Paeo: IS9372
----- ---·----------
Vebiculos Registrados:
Ordenes de servido Activas:
Ordenes de servido Finalizitdas Pendientes de Pago:
Ordenes de servido Finalizadas Pendientes de Facturar:
Facturas pendientes de pago:
Historial:
Por eficiencia, el sistema no presenta toda la información en una sola pantalla, si requiere visualizar
los vehículos registrados para el cliente, debe presionar "Vehículos Registrados", así sucesivamente
para cada opción.
126
Vehículos Registrados
Vehlculos Registrados:
i Ma'ca ¡ ,__, ! ~---¡- Cm i Plaas :-- Opcianes
l~ __ F<JID ____ J____ FOOJS 1 _2D0_7~1 ____ AZL.1. ____ ~_452_.FQ=G__ Emw- 1 IU!wServido
Agregar Vehículo
Si requiere registrar un nuevo vehículo para el cliente es necesario presionar el botón "Agregar
Vehículo".
Si requiere modificar los datos de algún vehículo registrado es necesario presionar cualquier dato del
vehículo.
Si desea eliminar algún vehículo para el cliente, debe presionar "Eliminar.
En caso de que requiera registrar un nuevo servicio para algún vehículo, debe presionar "Nuevo
Servicio".
Restricciones:
No se pueden eliminar vehículos con servicios activos.
El identificador de cada vehículo es el número de Placa, si hay un cliente que tenga registrado
el mismo número de Placa el sistema no permitirá que se registre nuevamente. En caso de
que requiera asignar el vehículo a un nuevo cliente, es necesario eliminar primero el vehículo
para el cliente anterior y darlo de alta por primera vez con el nuevo cliente.
Para agregar o modificar los datos de algún vehículo el sistema le desplegará la siguiente pantalla
donde podrá capturar la información requerida del vehículo:
127
Cenar esta ,·eatua
Marca: 1 Seleccione una Marca v I Marca:
,---------,Reptrar DIJC\'il
~-----~marca
(FORO, GM .. ctc)
Tipo: 1 Seleccione un Tipo v 1
(JETIA, FOCUS ... etc)
Placas:
T1p0:
Cob: Registrar DDe\'O '---------' bpo
Si el vebiculo oo tiene placas registrar !IÚmero de penmso de á-colacióo
Modelo: 1 Seleccione un modelo v 1
Regislrarvehiculo
Se deben llenar los campos de texto con los datos del vehículo, todos los datos son obligatorios, en
caso de que la Marca o el Tipo pertenezcan a alguna categoría existente solo es necesario
seleccionar dicha categoría, de lo contrario, es necesario crear una nueva categoría para la Marca o
el Tipo.
Ordenes de servicio ActiviilS:
Total
1 16 1 .QUAN F<JID 10:53:52
Esta tabla despliega las órdenes de servicio que se abrieron en algún momento y que continúan
activas. Nuevamente se pueden modificar la información del vehículo presionando cualquiera de los
datos.
En caso de que quiera entrar a la orden de servicio activa, es necesario presionar el número de
orden. Lo que abrirá la siguiente pantalla:
128
Auegar Prodlldos
Onlea de senicio: 16
Revesar al detaDe del clie•te
Agre&ar Senicios
Ap-epr DetaDes del
Velücalo
Cancelar Orden
Total de la ordea: 0.00
Cancelar Orden
Ap-epr Comeatarios
Para agregar algún producto utilizado para el servicio es necesario presionar "Agregar Productos".
Para agregar algún servicio realizado en la orden es necesario presionar "Agregar Servicios".
Para registrar algún detalle que pueda presentar el vehículo es necesario presionar "Agregar Detalles
del Vehículo".
Para agregar algún comentario a la orden de servicio es necesario presionar "Agregar Comentarios".
En caso de que haya abierto alguna orden por error, puede presionar el botón de "Cancelar Orden".
Restricciones:
Como los productos o servicios realizados a un vehículo son registrados en el sistema
después de haberse realizado, una vez que ha agregado un producto o servicio a la orden de
servicio, aún cuando es posible cancelar la orden en cualquier momento, esta acción no implica que
no se haya realizado la orden, por lo que los productos utilizados serán dados de baja del inventario.
El único efecto que tendrá la cancelación de la orden es evitar que se genere un saldo pendiente de
pago hacia el cliente.
Los productos o servicios agregados a una orden de servicio se presentan en diferentes colores para
hacer más sencilla su diferenciación. La siguiente pantalla muestra una orden de servicio con
productos y servicios:
129
Imprimir Orden de Servicio
__ Mod_ific_· _ar_E_1em_en1o __ 11 de_la_Orde_n ___ ] 1 Cancelar Orden
SERVICIOS
Cantidad Agregar· Descripción
¡ o IREPARACIONPIEZA
Tiempo estimado: l bn.
Cantidad Agregar: ro 1ESPUMA
PRODUCTOS
Descripción
Importe Precio Nuevo
$65.00 1165 1 1
Tola!: $65.00
Importe Precio Nuevo
$ 56.00
1 1
Tola!: $ S6.00
DETALLES DEL VEWCULO
Total Operaciones
$65.00 Elminar de la Orden
Total Operaciones
$ 56.00 Elminar de Ja Orden
jQUEMADA ASIENTOS DELANTEROS Elmlnar de la Orden
COMENTARIOS
Comentó: ADRJAN VERDJGua Fecha: 16/01/2008 Honl: 10:10:01
!FALTA A VISAR. AL CLIENTE
TeaJ de la onlea: llUI
__ M_od_ific_ar_E_lemenms __ de_la_Orde_n __ l I CancelarOrden
Una vez que se agregó un producto o un servicio a la orden de servicio es posible modificar la
cantidad o el precio directamente en la orden de servicio, sin necesidad de ir a la pantalla de
productos o servicios. Para esto se puede utilizar el campo de texto de Agregar donde se puede
modificar la cantidad de productos o servicios en la orden de servicio y el campo de texto de Precio
Nuevo para modificar el precio del producto o servicio en la orden de servicio específica y
presionando el botón de "Modificar Elementos de la Orden".
Cuando la orden de servicio tiene algún producto o servicio se puede imprimir en cualquier momento,
pero cuando presione el botón de "Imprimir Orden de Servicio" el sistema le preguntará si desea
finalizar la orden de servicio. Si acepta finalizar la orden de servicio es imposible agregarle más
productos o servicios y el sistema automáticamente generará un saldo pendiente de pago igual al
monto de la orden de servicio. Si no finalizá la orden de servicio únicamente se imprimirá y quedara
activa para realizar cambios o agregarle elementos.
130
Órdenes de Servicio Finalizadas Pendientes de Pago
Ordenes de Servicio Finalizildas Pendientes de Pago:
1 tu.Orden Total Pendenle FechaEnt. FedlaSal. i P.wai : Todo
07/l2/1D01 -T 07/l2/1D01 r
1
r-- ~ 1 $139 r- $139 ~ ~
1
º 1
---- --T ,--
ID/U/]JXJ7 ID/U/]JXJ7 1
1
1 --------------------:··-- -
1 14_'-~-
: $ llDS - i uws ~~ - -! -~ --r -ci
------------ --------- ------------------------------ -------- --------------- - ----------- ----------------- --- _I ------ -- !
Esta tabla despliega las órdenes de servicio pendientes de pago.
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
Si la fecha del pago que quiere registrar es diferente a la fecha en la que registra el pago es
necesario que llene el campo de Fecha Pago, de lo contrario el sistema registrará como fecha de
pago el día en que realice el registro.
Si el pago que registra no cubre el monto pendiente de la orden de servicio es necesario registrar el
monto del pago realizado en el campo de Parcial, de lo contrario puede seleccionar la casilla Todo y
el sistemaregistrara un pago por el monto pendiente de la orden automáticamente.
Se pueden registrar pagos a diferentes órdenes de servicio al mismo tiempo, solo llene los campos
requeridos y presione el botón "Pagar".
Restricciones:
Una vez que se registre un pago no es posible cancelarlo.
131
Órdenes de Servicio Finalizadas Pendientes de Facturar
ordenes de servicio Fina&zadas Pendientes de Facturar:
1 ,u,i, Orden 1 LJsuarlo Total Pe11die11te F-echaEnt F-echa Sal. Facturar:
1 14
1 ADRIAN $1105 $1105 10/'12/2007 10/J2(1007 D 1
t 1
15 ADRIAN $120 $0 10/'12/2007 10/'12/2007 D
# Fad!sa siguiente:
[ Faclurar ] 114
Esta tabla muestra las órdenes de servicio finalizadas pendientes de facturar, independientemente de
si están pendientes de pago o no.
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
El sistema automáticamente informa cual es el número de factura siguiente, sin embargo puede
escoger otro número de factura modificando el campo de # Factura Siguiente.
Se pueden facturar diferentes órdenes de servicio en una misma factura, solo es necesario
seleccionar las casillas de las órdenes de servicio que requiere facturar y presionar el botón
"Facturar''.
Restricciones:
No es posible duplicar un número de factura, en caso de que cambie el número de factura y
seleccione uno ya existente el sistema le mandará un aviso de error.
Para poder facturar a un cliente es necesario que estén registrados sus datos fiscales (RFC,
Dirección, etc.).
El número de órdenes de servicio que se pueden facturar en una misma factura dependen del
número de productos o servicios que tenga cada orden de servicio limitadas por el tamaño
impreso de la factura.
El facturar una orden de servicio no afecta la información de los pagos relacionados con dicha
orden de servicio.
132
Facturas Pendientes de Pago
Fncturas pendientes de pago:
Esta tabla presenta las órdenes de servicio que ya fueron facturadas y están pendientes de pago.
Aún cuando en la consulta de órdenes de servicio pendientes de pago aparecen todas las órdenes de
servicio independientemente de si están facturadas o no, esta consulta permite visualizar la
información por factura.
Se pueden realizar pagos a las órdenes de servicio facturadas de la misma manera que en la pantalla
de "Ordenes de Servicio Finalizadas Pendientes de Pago".
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
Si desea puede cancelar cualquier factura presionando "Cancelar'' en la factura correspondiente.
Restricciones:
Aún cuando cancele una factura, el número de factura será bloqueado para que no pueda
volver a ser utilizado, debido a que existe un registro de la existencia de dicha factura y tiene
un estatus de cancelada.
Al cancelar una factura las órdenes de servicio asociadas cambian su estatus a pendientes de
facturar para poder ser facturadas en una nueva factura.
El cancelar una factura no afecta la información de los pagos de las órdenes de servicio
asociadas.
133
Historial
Historial:
fema:
ÜHoy No. Orden:
@Entre ca,ca,1 (d'a~)
v CBJ,[3,:=I ==;Kd'a•faio>
~---.====--------------,,
Categorias Senlicios: 1 Seleccione una Categoría v J
Categanas Procums: 1 Seleccione una Categoría v J
Ordena- por: @ Fedla ÜTotal O# Orden D Ver Uric.anente Totales
1 Consultar ]
Esta pantalla permite realizar consultas del historial de órdenes de servicio realizadas para cliente
específico, las consultas son dinámicas, es decir que pueden ser tan generales o específicas como
usted requiera.
Fecha: Puede especificar un rango de fechas para desplegar una consulta en este intervalo, si
selecciona la opción "Hoy" el sistema desplegara las órdenes de servicio del día, en caso de que
seleccione la opción "Entre" y no llene ningún campo de la fecha, el sistema no limitará la consulta a
ningún rango de fecha, por lo que desplegará todas las órdenes de servicio del cliente sin importar a
que fecha pertenezcan. Es conveniente recordar que una vez que el sistema tenga mucho tiempo
trabajando, una consulta sin limitar a un rango de fecha puede ser extremadamente larga por el
volumen de operaciones consultadas.
No. Orden: Puede limitar la consulta a una orden de servicio en específico llenando este campo.
Categorías Servicios: Si selecciona una categoría en específico, el sistema limitará la consulta a la
categoría seleccionada, es decir desplegará únicamente las órdenes de servicio que contengan
servicios de dicha categoría.
Categorías Productos: Si selecciona una categoría en específico, el sistema limitará la consulta a la
categoría seleccionada, es decir desplegará únicamente las órdenes de servicio que contengan
productos de dicha categoría.
Ordenar por: Puede seleccionar si desea ordenar la consulta de acuerdo a la fecha, al monto del total
de las órdenes de servicio o de acuerdo al número de orden de servicio. En cualquiera de los casos el
orden es de menor a mayor.
Ver Únicamente totales: Si selecciona esta casilla la consulta no desplegará a detalle todas las
órdenes de servicio, únicamente desplegara un resumen de los resultados del total de las órdenes de
servicio que cumplen con las restricciones de la consulta.
134
Ejemplo de una consulta sin restricciones del historial:
Ordenes de Serrido Rali7.adas
Ordenes Finalizadas: 3
Num, Orden Usuario Total Pendiente FechaEnt Fecha Sal. Fecha Pago Fachrada
11 ADRlAN $3952 $0 07/12f}007 07/1l./'EIJ7 16/0'J/1008 s
12 AORIAN $139 $139 07/12f1007 07/12f]JYJ7 00/00/000) s
13 ADRlAN $1056 $0 1D/12f}007 1D /1l./'EIJ7 16/0'J/1008 s
TOTALES: 8147 139
Ordenes Canceladas- O
F acbns Finalizadas: 3
¡ ,un. fadura I Usuario Total
/ 11 i ADRIAN $3952
Pendiente Fecha Cíeacion Aaiones
$0 07/12f}007 Cancelar
Ordenes asignadas a esta factura:
1 Nun. Orden 1 Total FechaEnt. FechaSal.
1 11 1 $3952 07/12/1007 07/12/1007
j Pun. factura j Usuario Total Pendiente FechaCreaóon Aaiones
1 13 ADRIAN $1056 $0 11(1l./'EIJ7 Ca~
Ordenes asignadas a esta factura:
1 Nlln. Orden 1 Total FechaEnt FechaSal.
1 13 $1056 W/12/1007 1D/1l./'EIJ7
j ~ . factlJra 1 Total
1 12 ADRIAN $U9
Pendiente Fecha Creaóon Aaiones
$ H9 11(1l./'EIJ7 Cancelar
Ordenes asignadas a esta factura:
1 NI.In, Orden 1 Total Fecha Ent. FechaSal.
12 1 fU9 07/12/1007 07/12/1007
1 Tot.al Perdenle
u, I _ TOf~---~---'---at4_7_~---'--------
Si desea revisar a detalle cuales fueron los servicios o productos utilizados en la orden de servicio
debe presionar el número de orden de la orden de servicio que quiere consultar a detalle.
Si desea puede cancelar cualquier factura presionando "Cancelar" en la factura correspondiente.
135
Ejemplo de una consulta con la restricción "Ver Únicamente Totales":
TaW
TaW
1147 131
136
4.4.- Consulta de Servicios
Esta pantalla muestra los servicios dados de alta en el sistema.
Los servicios están segmentados por categorías, por eficiencia el sistema inicialmente únicamente
muestra las categorías, en caso de que quiera ver los servicios asociados a cada categoría debe
presionar el nombre de la categoría que desea consultar:
PIEL
OesCJipdÓn
REPARACION ASIENTO
Repesar a1 •e••
REPARACION ASIENTO DELANTERO SUPERFICIE SUPBUOR DEL PA
SERVICIO EXTRA
SERVIOOS DE PIB.
Precio Tiempo
$120 0.5
$120 o.s
$36 1
$52 3
Si requiere visualizar la descripción completa de un servicio debe presionar en el nombre del servicio
y se desplegará la siguiente pantalla donde se muestran todos los datos del servicio:
Cemu esta veatau
Desaipcion:
REPARACION ASIENTO
Categoria: PIEL
Precio: 120 Tiempo:
137
4.5.- Consulta de Productos
Esta pantalla muestra los productos dadosde alta en el sistema que son utilizados al realizar algún
servicio.
Los productos están segmentados por categorías, por eficiencia el sistema inicialmente únicamente
muestra las categorías, en caso de que quiera ver los productos asociados a cada categoría debe
presionar el nombre de la categoría que desea consultar:
TUBOS
Cantidad ~ Precio
6 lUBOESCAPE $256
3 lUBO DE aMJlJCCION $25
12 1UBO DE CALEFACCION $545
lO 1UBO DE OOM:>ENSACION $89
8 1UBO DE SALIDA $85
Si requiere visualizar la descripción completa de un producto debe presionar en el nombre del
producto y se desplegará la siguiente pantalla donde se muestran todos los datos del producto:
Ceff21' esta veataaa
Desaipcion:
TUBO DE CONDENSACION
Categoria: TUBOS
Precio: 89 10
138
4.6.- Consulta de Detalles
Esta pantalla muestra los detalles que presentan los vehículos dados de alta en el sistema.
Los detalles están segmentados por categorías, por eficiencia el sistema inicialmente únicamente
muestra las categorías, en caso de que quiera ver los detalles asociados a cada categoría debe
presionar el nombre de la categoría que desea consultar:
RAYON PUERTA DELANTERA
DESCARAPELADA DE
Regresar al me••
EXTERIORES
DescripdÓn
Si requiere visualizar la descripción completa de un detalle debe presionar en el nombre del detalle y
se desplegará la siguiente pantalla donde se muestran todos los datos del detalle:
Cemll' esta veataaa
Descripcion:
RAYON PUERTA DELANTERA
Categoria: EXTERIORES
139
