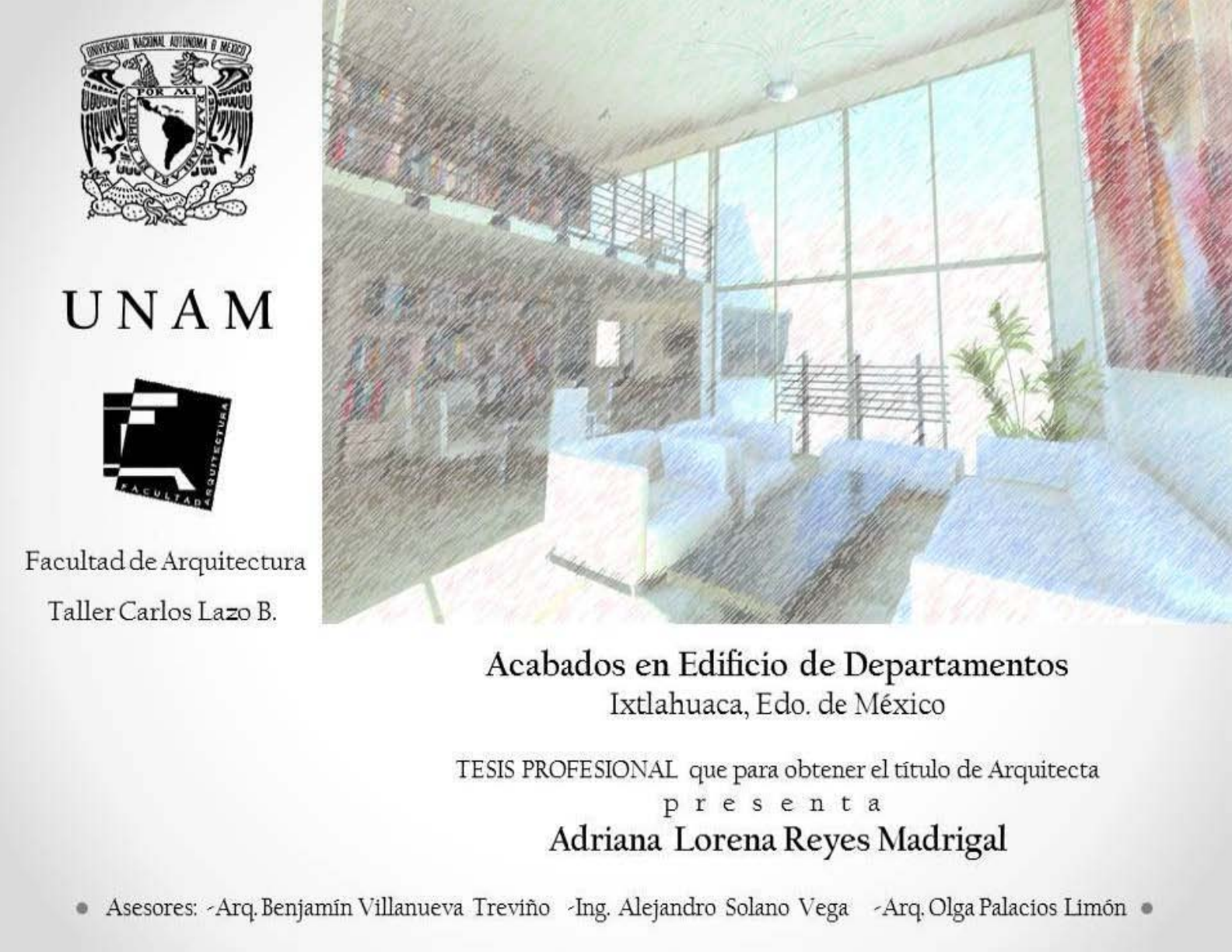

UNAM
Facultad de Arquitectura
Taller Carlos Lazo B.
Acabados en Edificio de Departamentos
Ixtlahuaca, E do. de México
TESIS PROF'ESIONAL que para obtener el titulo de Arquitecta
p r e s e n t a
Adriana Lorena Reyes Madrigal
• Asesores: -Arq. Benjanún Villanueva T reviño -Ing. Alejandro Solano Vega -Arq. Olga Palacios limón •
UNAM
Facultad de Arquitectura
TallerCarlos lazo B.
Acabados en Edilicio de Departamentos
Ixdahuaca, Edo. de México
TESIS PROFESIONAL que para obtener el ótulo de Arquitecta
p r e s e n t a
Adriana Lorena Reyes Madrigal
• Asesore.s: 'Arq Benjamín Villanueva Tre\1ño 'Ing. Alejandro Solano Vega -Arq. OIga Palacios Umón e

UNAM – Dirección General de Bibliotecas
Tesis Digitales
Restricciones de uso

DERECHOS RESERVADOS ©
PROHIBIDA SU REPRODUCCIÓN TOTAL O PARCIAL

Todo el material contenido en esta tesis esta protegido por la Ley Federal
del Derecho de Autor (LFDA) de los Estados Unidos Mexicanos (México).
El uso de imágenes, fragmentos de videos, y demás material que sea
objeto de protección de los derechos de autor, será exclusivamente para
fines educativos e informativos y deberá citar la fuente donde la obtuvo
mencionando el autor o autores. Cualquier uso distinto como el lucro,
reproducción, edición o modificación, será perseguido y sancionado por el
respectivo titular de los Derechos de Autor.





 G R A C I A S . . .


Dios / Por ponerme en este lugar
 Miguel y Elizabeth / Por ser la más grande Inspiración
 Familia / Por siempre estar junto a mi
 Amigos / Por ayudarme siempre
 Fer / Por la enseñanza, apoyo, cariño y confianza
 Cromlech / Por ser mi segundo hogar
 UNAM-Fac. Arquitectura / Por la oportunidad de ser alguien mejor













Í N D I C E



• Introducción ........................................................................ 4

• Objetivos................................................................................ 5

• Justificación............................................................................. 6

• Capítulo I: Análisis del sitio .............................................. 7
1.1 Medio Físico
1.2 Antecedentes Históricos
1.3 Análisis Socio-Demográfico
1.4 Estructura Urbana
1.5 Organización Social

• Capítulo II.- Tipología Arquitectónica.......................... 15

• Capítulo III.- Análogos Edificio de Departamentos.... 18
3.1 Presentación de Análogos
3.2 Comparación de Análogos
3.3 Conclusiones

• Capítulo IV.- Emplazamiento /Terreno ...................... 24
4.1 Ubicación
4.2 Análisis de Terreno

• Capítulo V.- Programa Arquitectónico .................... 28
5.1 Usuario
5.2 Programa Arquitectónico


• Capítulo VI.- Anteproyecto ............................................ 31
 6.1 Esquemas de Zonificación
 6.2 Partido arquitectónico

• Capítulo VII.- Proyecto Ejecutivo .................................. 35
 7.1 Planos Arquitectónicos
 7.2 Planos Estructurales
7.3 Planos de Instalaciones
7.4 Planos de Acabados
7.5 Planos de Cancelería
7.6 Planos de Herrería
7.7 Planos de Carpintería
7.8 Vistas Generales del Edificio
7.9 Vistas Arquitectura Interior
 7.10 Reporte Fotográfico

• Capitulo VIII .- Presupuesto ....................................... 95
8.1 Estimado Obra Negra
8.2 Estimado Obra Blanca y Accesorios
8.3 Resumen Financiero

• Conclusiones ...................................................................... 98

• Referencias/ Bibliografía ............................................... 99









I N T R O D U C C I Ó N

La arquitectura es un lenguaje cuya materia prima es el espacio. Su misión fundamental es generar dichos espacios para satisfacer las
necesidades de sus usuarios, creando obras bellas que proporcionen bienestar, obras funcionales y sólidamente construidas, con materiales
adecuados a su naturaleza, adaptándolos a su momento histórico y lugar geográfico; y que al ejecutarlas denote el dominio del oficio y la técnica
realizándolas dentro del tiempo y el costo planeado.
Ya en la práctica profesional entendemos que la arquitectura también es un acto social, una disciplina y un arte utilitario de servicio y
producción cultural, ligado a problemas económicos y sociales, no únicamente a normas estéticas, creando propuestas que satisfagan las
exigencias vitales que en materia de espacios y objetos habitables, demanden individuos y comunidades de la más amplia diversidad cultural,
económica y regional.
Dentro del campo habitacional encontramos el rubro de la vivienda que por definición es una edificación cuya principal función es ofrecer
refugio y habitación a las personas. Se entiende como una estructura preparada para alojar al individuo o familias de manera permanente;
constituye el escenario donde se desarrolla la vida de sus ocupantes. La historia de la vivienda es inherente a la arquitectura, nacen
simultáneamente y han evolucionado hasta nuestros días, pues no ha dejado de ser el núcleo en donde mora el hombre, donde no solo se guarece
de las inclemencias del tiempo sino que también hoy en día vive el espacio y lo disfruta combinando distintas actividades cotidianas que van
evolucionando junto con él.
Cualquier expresión arquitectónica ejerce un importante proceso de comunicación entre el entorno y sus moradores. Durante el proceso de
diseño resulta imprescindible relacionar la imagen de su composición con los materiales de construcción. La combinación entre colores,
texturas y formas de los recubrimientos y mobiliario será determinantes para generar una obra de calidad que acentué la integración plástica del
espacio, pues la respuesta no sólo se encuentra en vanos y muros, es decir, va más allá de la construcción en si, pues una arquitectura integral
acierta con una adecuación total del espacio; texturas, colores, mobiliario, iluminación se conciben desde un principio y se adaptan al ambiente
configurándolo de la manera más idónea para el usuario y el medio en el que se desarrolla.



O B J E T I V O S

Se plantea desarrollar 3 viviendas enfocadas al sector económico y social de nivel medio, cumpliendo con un esquema de proyecto integral:
• Premisas fundamentales como el confort y seguridad aunadas a la estética y funcionalismo.
• Ser acordes al medio físico y natural, estudiando el sitio, clima, suelo, orientación, infraestructura, tipología y materiales de la región.
• Los factores humanos decisivos como lo son los económicos y sociales.
• Los patrones culturales y de costumbres en la zona y
• Los gustos y preferencias estéticas de los moradores, además de los recursos con los que cuentan.
El objetivo es crear espacios dignos y armónicos para la habitabilidad de tres familias, proponiendo siempre la mejor solución espacial,
funcional, tecnológica y económica. Si la obra creada satisface la necesidad planteada, si se expresa a través de los materiales apropiados, si estos
están bien tratados y por fin, si la totalidad se realiza dentro de una administración adecuada, se podrá afirmar que se logró el propósito.
El enfoque que esta tesis presenta, determina que el documento este orientado más allá del ejercicio del proceso del diseño arquitectónico, se
procura detallar la manera en que se van a generar ambientes interiores en cada espacio del edificio. Elementos como la iluminación, cancelería,
carpintería, herrería, el mobiliario, las texturas y el color se hacen presentes para crear espacios no solo habitables sino confortables.
Dicho documento representa la culminación de la carrera profesional y demuestra lo adquirido durante la trayectoria estudiantil y profesional.






 J U S T I FI C A C I Ó N

El tema a desarrollar surge de una necesidad actual y real presentada por un cliente con determinadas características y condiciones, las cualesresultaran decisivas para el proyecto final. El hecho de cumplir con las demandas de un cliente con necesidades establecidas representa un reto
y proporciona a esta tesis un enfoque de ejecución de obra, originando que sea el producto de la experiencia personal que se ha desarrollado en
el ámbito laboral. Y por una orientación personal hacia la arquitectura de interiores es que dicho documento tenga una visión más puntual y
detallada del proyecto ejecutivo de la obra.
El lugar en donde se encuentra inmerso el proyecto es de una importancia relevante, ya que la obra arquitectónica, independientemente de su
propietario, es un bien social y es aquí donde radica la gran responsabilidad de nuestra profesión. Como arquitectos hacemos un manejo del
espacio y nuestro compromiso es adaptarlo y modificarlo de acuerdo a las necesidades y condiciones socio-culturales y económicas con las que
cuenta el cliente, procurando siempre una sensibilidad acorde al medio y contexto en donde se desarrolla dicha obra. Como tema, la vivienda, ha
sido desde todos los tiempos un quehacer cotidiano y que no termina, pues se ha desarrollado en todas sus expresiones y formas y representa en
la actualidad un interesante y atractivo ejercicio para la arquitectura, tema por excelencia que aún ahora, dentro del siglo XXI sigue planteando
interrogantes tanto de concepto y proyecto como de producción pues la evolución es constante y va de la mano junto a la evolución misma del
hombre.





CAPÍTULO I: ANÁLISIS DEL SITIO


“ Para intervenir en una ciudad primero que nada hay que respetarla, no permitirnos modas ni caprichos y procurar resaltar los
elementos constitutivos de la región”


“ La obra arquitectónica no se experimenta de forma aislada, pertenece a un lugar, a un ahí concreto y a un así particular”



“Atender las necesidades especificas de la región y de sus habitantes, la de reconocer y evaluar sus tradiciones antes de pretender
imponer o importar nuevos valores”

¯ Carlos Mijares Bracho







 1.3 Análisis Socio-Demográfico

• Grupos Étnicos

El municipio cuenta con una amplia presencia de población indígena dado que hay un total de 18,739 habitantes que hablan una lengua indígena,
los cuales representan el 20.06% del total de la población del municipio y el grupo étnico que predomina es el mazahua.


• Evolución Demográfica

 Para el año 2000, de acuerdo con los resultados preliminares del Censo General de Población y Vivienda efectuado por el INEGI, existían en el
municipio un total de 115,548 habitantes, de los cuales 55,135 son hombres y 60,413 son mujeres; esto representa el 48% del sexo masculino y
el 52% del sexo femenino. De acuerdo a los resultados que presento el II Conteo de Población y Vivienda en el 2005, el municipio cuenta
con un total de 126,505 habitantes.


 1.4 Estructura Urbana
• Infraestructura

¯ Servicios Públicos: La cobertura de los servicios públicos, de acuerdo a apreciaciones del ayuntamiento es: agua potable 79%, energía
eléctrica 92%, drenaje 40.6%, seguridad pública 30%, pavimentación 80%.

¯ Medios de Comunicación: Desde hace muchos años han llegado a la cabecera municipal los principales periódicos y revistas del Distrito Federal y de
la capital del estado. Se reciben con claridad las estaciones de radio; en lo que respecta a la televisión, sólo se ven los principales canales. Se
cuenta con el servicio telefónico de LADA y servicio de casetas; de servicio de correos y telégrafos

¯ Vías de Comunicación: Cuenta el municipio con 271 kms. de red carretera, de la cual 18 kms. están pavimentados; 95 kms. revestidos, y 71 kms.
rurales o vecinales.




• Equipamiento

¯ Educación: Existen planteles de enseñanza preescolar, primaria, secundaria, telesecundaria, normal, técnica y centro universitario. El total de
planteles con que cuenta el municipio es de 204, los cuales son atendidos por 1,341 profesores. Asimismo, cuenta con 51,397 alfabetas y 11,965
analfabetas, por lo que el analfabetismo del municipio es de 18%.

¯ Salud: Existen unidades médicas en el municipio y 4 clínicas particulares.


concepto total personal medico consultas externas derechohabientes %
IMSS 1 11 1 4,331 45.6
ISSSTE 1 22 1 2,669 28.1
ISSEMYM 2 1 1 2,497 26.3
ISEM 22 28 17 - -
DIF 4 1 1 - -
TOTAL 30 42 21 9,497 100
 -Tabla de Servicios Médicos según conteo de INEGI 2005


¯ Abasto: En cuanto a los servicios de abasto en el municipio, existe un mercado municipal y se celebra un tianguis de mucha importancia los días
lunes además de 1 rastro, 2 lecherías sociales, 178 molinos de nixtamal, y 12 tortillerías.

¯ Deporte: Existen en el municipio 100 equipos de fútbol con 60 canchas, 25 equipos de basquetbol con 20 canchas, 2 equipos de béisbol con 2
canchas, 2 canchas de squash y 2 de frontones, un estadio y 2 lienzos charros.

¯ Transporte: Además se dispone de una vía férrea que recorre parte del municipio y una estación de ferrocarril, una central camionera.








• Vivienda
De acuerdo a los resultados que presento el II Conteo de Población y Vivienda en el 2005, en el municipio cuentan con un total de 25,367
viviendas de las cuales 24,859 son particulares.
En cuanto a la cobertura de los servicios se observa un rezago importante en cuanto a la cobertura del sistema de drenaje ya que más de la mitad
de las viviendas del municipio carece del servicio, lo cual contrasta con el alto grado de cobertura del servicio de energía eléctrica. Por otra parte
cerca de un tercio de la población del municipio carece de agua potable.
 Como se ha visto el municipio se encuentra en una importante etapa de urbanización, lo cual se nota en la transformación paulatina del tipo de
vivienda ya que las viviendas nuevas se construyen en base a muros de tabique o tabicón con losas de concreto armado y las viviendas de adobe
con techos de vigas y teja son las que se construyeron
en el pasado. De esta manera se observa que en las
localidades de origen mazahua es común ver las
viviendas de tipo tradicional en donde el techo se
combina entre vigas y teja con lámina de asbesto o de
cartón, este tipo de vivienda se distribuye en mayor
proporción con respecto a las zonas de fuerte
crecimiento urbano. Es relevante el hecho de que un
importante número de viviendas (26.8%) cuenta aún
con pisos de tierra, que el número de viviendas (23.9%)
tienen techos de lámina de asbesto y metálica y
finalmente que es considerable el número de casas
(852) con techos de lámina de cartón. Estos tres
elementos en conjunto nos indican los rezagos en
materia de la calidad de vivienda.


-Tabla de materiales predominantes en viviendas particulares según conteo de población y vivienda INEGI 2005

PISOS No. de viviendas %
Tierra 5,840 26.8
Cemento y firme 14,931 68.7
Madera, mosaico y otros
recubrimientos
841 3.9
No especificado 129 0.6
PAREDES
Madera 45 0.2
Adobe 6,346 29.2
Tabique, ladrillo, block, piedra,
cantera, cemento, y concreto
15,172 69.8
No especificado 106 0.8
TECHOS
Lamina de asbesto y metálica 5,186 23.9
Teja 5,186 23.8
Losa de concreto, tabique, ladrillo y
terrado con viguería
10,355 47.6
Lámina de cartón 852 3.9
Otros 162 0.8


 1.5 Organización Social

• Actividad Económica: Principales Sectores, Productos y Servicios

¯ Agricultura: La agricultura es una de las principales actividades del municipio, siendo el maíz el principal producto cultivable. La mayor
parte de la producción se destina al comercio, dado que el 70% de la producción se comercializa y el 30% se destina al consumo interno.

¯ Ganadería: La ganadería también adquiere una gran relevancia, dado que cuenta con un total de 66,408 cabezas de ganado, 18,455 delas
cuales se producen 3,678 miles de litros de leche.

¯ Comercio: El municipio se ha caracterizado por ser un centro eminentemente comercial, dado que existe un total de 1,895 comercios que son
organizados por la unión de comerciantes y tres asociaciones de tianguistas.

¯ Industria: La industria en el municipio no es de gran relevancia, ya que únicamente existen 64 pequeñas industrias, 10 panaderías y 49
molinos de nixtamal entre otros.


• Población Económicamente Activa por Sector
La Población Económicamente Activa del municipio en el año 2000 era del orden de 30,409 personas, este dato refiere a la población de 12 años y
más. La distribución sectorial de la población ocupada muestra una tendencia a la disminución de trabajadores en actividades primarias y el
aumento de personas ocupadas en los sectores secundario y terciario. Las actividades secundarias y terciarias han presentado un aumento
constante, aunque actualmente predomina el sector terciario. Los sectores que mayor población ocupan en orden de importancia son el comercio
al por menor; industrias manufactureras; otros servicios excepto actividades del gobierno; servicios educativos; comercio al por mayor y servicios
de alojamiento temporal y de preparación de alimentos y bebidas.
• Religión

La religión predominante es la católica, con un total del 81% de la población, y en menor proporción es la protestante con diferentes grupos.







CAPÍTULO II: TIPOLOGÍA ARQUITECTÓNICA



“ La arquitectura es el testigo insobornable de la historia, porque no se puede hablar de un gran edificio sin reconocer en él, el
testigo de una época, su cultura, su sociedad y sus intenciones”
¯ Octavio Paz


“ El tiempo tendrá sin remedio efectos importantes sobre la obra arquitectónica; muchos serán incontrolables, algunos podrán
encausarse pero la mayoría deberán al menos preverse”
¯ Carlos Mijares Bracho


“ La arquitectura es la voluntad de la época traducida al espacio”
¯ Mies Van der Rohe






CAPÍTULO III: ANÁLOGOS -EDIFICIO DE DEPARTAMENTOS



“ La casa es una maquina de habitar, pero también es una maquina de emocionar”
¯ Le Corbusier


“ La arquitectura no deriva de una suma de longitudes, anchuras y alturas de los elementos constructivos que envuelven el espacio,
sino dimana propiamente del vacío, del espacio envuelto, del espacio interior , en el cual los hombres viven y se mueven»
¯ Bruno Zevi


“ Hay muchos edificios que son mudos, algunos hablan y otros muy pocos que cantan”
¯ Paul Valery









3.2 Comparativo entre Análogos




a. Planta baja Dúplex y Triplex b. Planta baja dúplex bajo c. Corte longitudinal
 Chilpancingo #17 Tacámbaro #36 Chilpancingo #17


3.3 Conclusiones

Los análogos presentados muestran en sus propuestas de partido arquitectónico que la búsqueda está en la sección, en los dobles espacios y
en los desarrollos de escaleras. Las plantas demuestran resolver con eficacia y escasas dimensiones los programas. Las fachadas se
demuestran más dinámicas, atendiendo a variables formales y compositivas sin salirse de las tipologías que responden a la demanda del
contexto próximo; estos aspectos resultan determinantes para la conceptualización del proyecto.



Los dos proyectos de edificios de
departamentos en dúplex y tríplex que
van de 2 a 4 unidades; fueron
desarrollados en predios no mayores a
150m2. La zonificación de espacios está
pensada en dimensiones necesarias para
familias de 3 a 4 personas. El concepto
resuelto en las dobles alturas y las
circulaciones verticales que realizan un
juego entre exterior e interior, con el
mayor aprovechamiento de la luz natural
gracias a las fachadas de cristal.

¯ Zona de estar
¯ Zona de Servicios
¯ Circulaciones Verticales
¯ Doble Altura


CAPÍTULO IV: EMPLAZAMIENTO / TERRENO



“ Los arquitectos tenemos la manía de la utopía y es porque conocemos tan poco nuestra tierra que ni la queremos”
¯ Fernando Chueca Goitia


“ La Arquitectura es la forma en que el tiempo, el espacio y la luz dialogan entre si y que responden a un entorno”
¯ Miguel Angel Aragones


“Siempre he afirmado que los lugares son más fuertes que las personas; el escenario (es) más que el acontecimiento. Esa posibilidad
de permanencia es lo único que hace al paisaje o a las cosas construidas superiores a las personas”
¯ Aldo Rossi







































Parroquia San Francisco de Asís
Terreno – Edificio de Deptos.
Casa de cultura
Plaza central
Palacio municipal



CAPÍTULO V: PROGRAMA ARQUITECTÓNICO



“ La arquitectura no se mide en alturas, en m2 o en costos… se mide en la diferencia que podemos hacer sobre la vida de los
usuarios”
¯ Anónimo


“El espacio arquitectónico solo cobra vida en correspondencia con la presencia humana que lo percibe”
¯ Tadao Ando


“ La Arquitectura es basicamente un contenedor de algo. Espero que los usuarios disfruten no tanto de la tetera, sino del té”
Yoshio Taniguchi





5.1 Usuario

Para poder determinar las características del proyecto resulta imprescindible analizar al usuario o núcleo de usuarios y las necesidades
específicas de espacio y usos que éstos demandan.

Premisa Básica: El propietario necesita construir un edificio de departamentos para renta además de tener un departamento propio.

Usuario directo: Habitador permanente, Núcleos de familias con un máximo 5 integrantes.

Usuario Indirecto: Habitadores temporales - visitantes


ZONA ACTIVIDAD CARACTERISTICA LOCAL

SOCIAL
Convivir, estar, leer,
descansar, escuchar música,
ver tv, comer.
Accesibilidad, confort, iluminación,
ventilación, aislamiento acústico, articulación
con el jardín, asoleamiento por la mañana,
vistas al exterior, liga con la cocina y estancia.
Estancia, comedor, cuarto de
estudio, cuarto de televisión,
terrazas, salas de juego.

PRIVADA
Estar, leer, descansar,
dormir, vestirse, estudiar,
escuchar música, ver tv.
Privacidad, confort, iluminación, ventilación,
aislamiento acústico, asoleamiento, baño
familiar y liga con closets y vestidores.
Recamaras, estancia, cuarto
de televisión, terraza familiar.

SERVICIOS PRIVADOS
Aseo personal,
almacenamiento, trabajo
doméstico, lavar, planchar,
tender, circular.
Privacidad, iluminación, ventilación,
protección, articulación con los locales
familiares, con patios y el exterior.
Baño familiar, closets, cuarto
de servicio, cuarto de lavado y
planchado, patios, escaleras
de servicio.

SERVICIOS GENERALES
Sanitaria, aseo,
estacionamiento,
circulación.
Accesibilidad, iluminación, ventilación,
articulación con los locales sociales y con el
exterior.
Cocina, toilet, escaleras,
vestíbulo, garaje, jardín.

 -Cuadro de actividades y características generales de elementos de la vivienda








5.2 Programa Arquitectónico
 Diagrama de funcionamiento general


El programa arquitectónico es un listado con el contenido
espacial que requiere un proyecto, y surge de la interpretación e
implementación adecuación del listado de necesidades. La
elaboración debe hacerse de lo general a lo particular, principio
básico en la arquitectura, agrupando siempre actividades a fines
de las áreas del proyecto.

Se determina que sean 3 unidades habitables (departamentos) los
que integren el edificio. Por las condiciones de m2 del predio se
considera pertinente que cada departamento tenga característicasindependientes con diferentes capacidades de número de
usuarios. De tal manera que el Programa Arquitectónico queda
así:















Departamento A M2 Departamento B M2 Departamento C M2
Estancia 10 Estancia 10 Estancia 10
Comedor 12 Comedor 12 Comedor 12
Cocina 8 Cocina 8 Cocina 8
Patio de Servicio 4 Toilet 2 Toilet 2
Recamara 14 Patio de Servicio 6 Patio de Servicio 4
Baño completo 4 2 Recamaras 28 3 Recamaras 42
 Baño completo 4 2 Baño completo 8
 Estudio 8
 Terraza 4
TOTAL M2 52 68 98
Acceso
(Vestíbulo)
Estancia
Comedor
Cocina
Patio de
Servicio
Toilet Recamaras
Vestidores
Baño


CAPÍTULO VI: ANTEPROYECTO


“ En el diseño la comprension intelectual no llega muy lejos sin el apoyo del sentimiento”
¯ William Scott


“El croquis arquitectónico se gesta a partir de la agresiva cópula entre la mano y el papel”
¯ Fernando Rivera Gamboa



“El dibujo es una liberación del arquitecto. No se tienen condicionantes: únicamente el autor debe quedar satisfecho. Trazos
tímidos al principio, rápidos, poco precisos, y después obstinadamente analíticos, por momentos vertiginosamente definitivos. ”
¯ Álvaro Siza Vieira







6.1 Esquemas de Zonificación


 A B C



 VENTAJAS VENTAJAS VENTAJAS
– Orientación Oriente/Poniente – Orientación Oriente/Poniente – Orientación Oriente/Poniente
– Cajón estacionamiento independiente – Cierre hacia el norte –Circulaciones verticales concentradas
 DESVENTAJAS – Vistas interesantes de la mancha urbana – Vistas interesantes de la mancha urbana
– Imposibilita el acceso directo a la calle – Circulaciones verticales concentradas – Acceso directo de calle a departamentos
– Vistas hacia los autos – Acceso directo de calle a departamentos – Radio de giro menor a 90°
– Circulaciones NO centradas DESVENTAJAS
– Volumen superior quita iluminación a P.B. – Radio de giro 90° insuficiente
– Radio de giro 90° insuficiente







6.2 Partido Arquitectónico






















Eje rector
Se opta tomar la opción C, que propone manejar la orientación
Oriente-Poniente, con cierre hacia el noreste de donde
provienen los vientos dominantes. Las escasas dimensiones con
las que cuenta el predio propician buscar alternativas de
solución tanto en la sección, como en las dobles alturas y en el
desarrollo de las circulaciones verticales. Los ejes compositivos
del proyecto desarticulan el plano frontal generando un
dinamismo en la fachada atendiendo de variables tanto
formales como funcionales. El volumen remetido alberga las
áreas sociales y al abrirlos casi en su totalidad se origina la
posibilidad de tener un contacto directo con las visuales que
posee la ubicación del terreno tanto a la catedral del municipio
como a los cerros circundantes de la región. La distribución de
áreas logra que los espacios privados, salas de estar y servicios
se encuentren en los extremos, hacia las fachadas consiguiendo
una ventilación e iluminación natural que se ve favorecida por
los vacíos originados. Las circulaciones verticales se encuentran
concentradas en un cubo principal, el cual está cerrado hacia
los vientos dominantes y que a su vez sirve de fachada.
Eje rector
Planta Baja
Primer Nivel Segundo Nivel
Tercer Nivel
Zona Privada
Zona Social
Servicios
Eje rector
Tercer Nivel
















D3- Propietario
Familia Promedio Estudio
Recamara Ppal.
Baño Ppal.
Terraza
Cocina
Toilet
Recamara
Baño
Cocina
Baño
Recamara Ppal.
Servicio
Estancia-Comedor
Cocina
Baño
Recamara Ppal.
Servicio
Estancia
Comedor
Estancia
Comedor
Estacionamiento
D1- Mínimo
Estudiante ó
Pareja

D2-Familia
Mínima
D1- Mínimo
Estudiante ó
Pareja

D3- Propietario
Familia
Promedio
D2-Familia
Mínima
3 autos
Circulaciones
Verticales
D2-Familia
Mínima
3 autos


CAPÍTULO VII: PROYECTO EJECUTIVO



“ Construir arquitectura legitima es alcanzar el punto medio entre utilidad y belleza; arte e industria”
¯ Immanuel Kant


“Arquitectura es el arte de levantar y decorar los edificios construidos por el hombre, cualquiera que sea su destino, de modo que su
aspecto contribuya a la salud, a la fuerza y el placer del espiritu”
¯ John Ruskin


“ La respuesta no solo se encuentra en vanos y muros, sino dentro de una adecuacion total del mobiliario, colorido y texturas que se
conciben desde el principio y se adaptan al ambiente configurandolo”
¯ Louise Noelle



LISTA DE PLANOS
Numero Nombre del plano clave
7.1 ARQUITECTÓNICOS
01 PLANTA ARQUITECTÓNICA planta baja y primer nivel A-01
02 PLANTA ARQUITECTÓNICA segundo y tercer nivel A-02
03 PLANTA ARQUITECTÓNICA azotea y corte C-C´ A-03
04 CORTES ARQUITECTÓNICOS E- E' / D-D' A-04
05 CORTES ARQUITECTÓNICOS F-F' / F-F' A-05
06 FACHADAS A-07
07 CORTE 1 - 1´ / 2 -2´ CXF
7.2 ESTRUCTURALES
08 CIMENTACION E-01
09 LOSA PLANTA BAJA E-02
10 LOSA DE ENTREPISO E-03
7.3 INSTALACIONES
11 HIDRAULICA planta baja y primer nive IH-01
12 HIDRAULICA segundo y tercer nivel IH-02
13 SANITARIA planta baja y primer nivel IS-01
14 SANITARIA segundo y tercer nivel IS-02
15 ELECTRICA planta baja y primer nive IE-01
16 ELECTRICA segundo y tercer nivel IE-02
17 ILUMINACION planta baja y primer nivel IL-01
18 ILUMINACION segundo y tercer nivel IL-02
19 ILUMINACION detalles IL-02
7.4 ACABADOS
20 PLANTA planta baja ACA-01
21 PLANTA primer nivel ACA-02
22 PLANTA segundo nivel ACA-03
23 PLANTA tercer nivel ACA-04


24 DESPIECES DE PISOS planta baja y primer nivel AP-01
25 DESPIECES DE PISOS segundo y tercer nivel AP-02
26 MONTEAS baño y cocina planta baja MO-01
27 MONTEAS baño y cocina primer nivel MO-02
28 MONTEAS baño y toilet segundo nivel MO-03
29 MONTEAS cocina segundo nivel y baño tercer nivel MO-04
7.5 CANCELERÍA
30 PLANTA planta baja y primer nivel CA-01
31 PLANTA segundo y tercer nivel CA-02
32 DETALLES DCA-01
33 DETALLES DCA-02
34 DETALLES DCA-03
35 DETALLES DCA-04
7.6 HERRERÍA
36 ESCALERA PRINCIPAL rampa 1 HERR-01
37 ESCALERA PRINCIPAL rampa 2 HERR-02
38 ESCALERA PRINCIPAL rampa 3 HERR-03
39 ESCALERA PRINCIPAL rampa 4 HERR-04
40 ALZADOS HERR-05
41 DETALLES HERR-06
7.7 CARPINTERÍA
42 PLANTA BAJA closets-cocinas HERR-01
43 PRIMER NIVEL closets-cocinas HERR-02
44 SEGUNDO NIVEL closets-cocinas HERR-03
45 TERCER NIVEL closets-cocinas HERR-04
46 DETALLES EN PUERTAS HERR-05
47 DETALLES EN COSETS HERR-06
48 DETALLES DE CLOSETS HERR-07







A B
e·
1 -
1-·r-~--' --.....
2 -
-+ e
e
1
D
1
a·
-A
PLANTA BAJA PRIMER NIVEL
UNIVERSIDAD NACIONAL AUTÓNOMA
OEN.;:XICO
SENINARIO DE TITUlACION
ACABADOS EN EDIFICIO DE
DEPARTAMENTOS
"" '"'
1.· lASCOT#.SRIGENSceREtlOtiUJO
2.· lASCOT".SEST...,..O"'l!ASENY:mOS
J .. LOSNIVEt.ESESlNJO...:IOS ENNETROS
+ c.wrnooc N \H
+---- -t --
EDIFICIO DE DEPARTAMENTOS
ARTEAGA# 1
1 XTLAHUACA. EOO. NEX.
MARIA GUADALUPE ARIAS
""" DICIEMSRE 12010 MeTROS
PLANTAS ARO. A-01
B e D
/ I
B'
I~ ." l ~
" -A 3.l1li 1/ ;
I I
PLANTA BAJA PRIMER NIVEL
l-AZOSARREIR 'AU . .ER CAHl..OS CKlNSEfIIlNARIO DE nTULA
.. " ...... ""
"'CONS"'UC,,,';t<
I'1A'"A"'''''
"'.>lII A'
~"
""''''"
"'''''''''''''''''' -,-
""''''>s~''''''
" •. "
.," ". n.
1r.!>O
1 _ l ... cm",,~crNSCOl"'U=
2-' !.ASCO' .... ESl .... O,.,,O,SEN ... ,"""
3_ 1.""NMHS~",""' "''''''',,
~ ""'N.IHIlEI'1S0ll:"""""'"
+ C ...... O""N~U
x.. ~""Tf.
.-
,,,,,,,,,,.0<:0''''
f>ROVECCO<
.~ =_.
+~-~-1>
-----------
ARTEAGA*1
IXTLAHU...cA. Eoo . .... EX.
""",.." .... 0 fIIAR!A GUADALUPE AR1AS
.. cw. OIC IE .... SRE 12010
A-01






A B A B
'"
~ 1 - 1 -
2 2
E+ i
SEGUNDO NIVEL
D
1
B' ...,.
1
1
1
- TÑ --tE'
---
TERCER NIVEL
U NivERSIDAD NACIONAL AUTÓNOM
OC f..I¡;XICO
ACABADOS EN EDIFICIO DE
DEPARTAMENTOS
1.· lASCOT/oS RIGENSCIIREEl OIBUJO.
2 .· l ...SCOTAS ESTNIO.OV'-SENNEffl05
3 .· l0$NJVUU1!$T,o,NDJOQ!SI!N~
.. NP'I' NIVEllliEPISO IE~<NJoOO
+ c~eiO CENM:.L
"><-""""
+--- -- 4-
·-
EDIFICIO DE OEPAATAf..IENTOS
ARTEAGA# 1
IXTLAHUACA, EOO. MEX.
MAR A GUAOALUPE ARlA$
DICIEMBRE /2010 METROS
PLANTAS ARQ. A-02
A B D A
C'
I -l'
F' " -ro-
1 - 1 -
, , ,
2 2
,+ -tE' ,+
, , , ,
SEGUNDO NIVEL
B
C'
-l'
,,j-
-'
,~
' " ,
TERCER NIVEL
UNIVERSIO.o.D NACIONAL AUTÓNOMA
DE I\I~XICO
ACABAOOS EN EDIFICIO DE
DEPARTANENTOS
1· l .... COlJoSRo;;ENSOO""El DIBU.IO
2 ." l .. COT"' [ .,. ..... O"' .... E"~
3." _"""""' ••• .,. .... 0"""" ... '""""'"
+--- ---t
,~
-
EDIFICIO DE DEPAATAMENTOS
ARTEAG.<o.1I1
IXTLAHU1o.CA, Ero. tAEX
MARi ... GUAOAlUPE ARIAS
DICIEfo.IBREI2010
. n ..
=
METROS
PLANTAS ARa A-02






A B D
1----t---L-----~0.•7--i----------,:1
F ' B'
...¡:,
1 -TT~t/t===1=~~~~~+
~~~~~r=====;'===% W/{\0~1~i[F_· ¡
2
+ e
1
1
::t>
AZOTEA
--- 3
CORTE C - e·
y
1
1
1
1
1
1
1
1
1
1
1
1
1
UNivERSIDAD NACIONAL AUTÓNOMA
DEMt:XICO
SE'-IINARIO DE TITULACION
ACABADOS EN EDIFICIO DE
OEPARTANENTOS
"" '"' ~3.211
1.· l'-SCOl...S RGENSOIIREEL OiOOJO
2-l...SCOlAS[SfHIO#Oi\SDia..:~
l .· LO$!ilVUESI!S1HID,t.VQ:5flllolf;lf'iOS
+ cAAIGIOOOtll\t:l
PRQYECTO
utu: • .o.ciON
+-----+
-
EDIFICIO DE DEPARTAMENTOS
AR TEAGA # 1
IXrLAHUACA, EOO. f.IEX
MAR A GUAOALUPE AR1AS
PlANTA/CORTE ARO. A-03
.l.
2
4 -
A B
C'
-1'
"
o
I
,
/ ¡
- L- -1-- - ~ - -'F'~~g-~~'jj!---f,-1
I ¡ I / / / I
1 ---t---l -----¡---L,I--------------- 1
I
~
, J, 1
, / / ¡ 1
rQ\ ¡ /// 1/
~ / l'
P 'i1,' 1 y,
! 1 , 7, - ¡ -r¡- ~
, l '
1 i
¡ 1
AZOTEA
,.
-A
+,.
3
CORTE C -C'
UNlVEHSllJAIl N ,o,cIONAL AUTÓNOf\lA
OEI>.!~X ICO
ACAIIAOOS EN EDIFICIO DE
DEP,lo,RT ... IJENTOS
2." ...... COT"'[.,."'.O "'''' ~~~
3,_ l"" ",...t"" ,,,N<O""""'~ ,.;lROS
.t- ----+
-
EDIFICIO DE DEP.t.RTAIJENTOS
ARIEAGA_ 1
IXT'lAHU,o,cA, (OO. "'EX
'-IAAIA GU .... O ... L-UI'E ARIAS
DK: IIJIIRE /2010
PLIINTAlCOOTE ¡\,RQ A-03






-. NPT .. 10.70
--¡
CORTE E-E·
0
1
0
1
0
1
0
1
CORTE D - o·
UNIVERSIDAD NACIONAl AUTÓNOtAA
DE MÉXICO
SEf.AINARIO DE TITULACION
ACABADOS EN EDIFICIO DE
OEPARTA~ENTOS
"~
'"'
1 ,·LAS COTASR..OENSOilRI:'ElOII!UJO
2.· LASCOTIISESTHIOo'OIISE/UIElROS
3.· LOSfi'\IRESESTHI OIOOS[JiloCTROS
+- -----¡,
r [OIA
-
EDIFICIO OC OCPARTANEN TOS
ARTEAGA tl1
IXTLAHUACA. EOO. NEX
MAR fA GUAOALUPE ARIAS
DICII:MBRI: / 2010 '''" •ETROS
CORTES ARO.
t- NPT' 10.70
---¡
CORTE E - E'
T
I
I
I
1>
I
CORTE O -O'
L' UMVER51llAO NA(:K)NAl Al) róNONA DE ~JÉXICO
FACIATAD DE ARQU ITECT\.IRA
TALLER o..RlOS LAZO BARREJRO
SEMINAAIO DE TITULAClON
ACA8fúX)S EN E()FIClODE
DEP,l,RTA/JENTOS
n.
».
1· L.J.S CO,..sR"''''SOOIOEELOfO.Ul
2 ,· ....... COT"" .81 .... 0 "',," EN"'rnoo
},- lOS ~lVElESESf""O"""'E~r.EmOS
,,~
+----+
-
EDIFICIO DE DEPAATAN ENTOS
ARTEAGA*1
IXTlAHUAC .... EOO. MEX
DICIEMBRE 120\0
COR TE S ARO A-04



C
O
R
T
E
 F
 -
F
·
C
O
R
T
E
 F
-
F
'
U
N
iv
E
R
S
ID
A
D
 N
A
C
IO
N
A
L
 A
U
T
Ó
N
O
M
A

D
E
M
t:
X
IC
O

S
E
'-I
IN
A
R
IO
 D
E
 T
IT
U
L
A
C
IO
N

A
C
A
B
A
D
O
S
 E
N
 E
D
IF
IC
IO
 D
E

O
E
P
A
R
T
A
N
E
N
T
O
S

""

'"
'
~
3
.21
1
1
.·

l'
-S
C
O
l.
..
S
R
G
EN
S
O
II
R
E
E
L
O
iO
O
JO

2
-
l
.
.
.
S
C
O
l
A
S
[
S
f
H
I
O
#
Oi
\
S
D
i
a
.
.
:
~

l.
·
L
O
$
!i
lV
U
E
S
I!
S
1
H
ID
,t
.V
Q
:5
fl
ll
o
lf
;l
f'
iO
S

+
cA
A
IG
IO
O
O
tl
l\
t:
l
PR
Q
YE
C
TO

ut
u;
.o
.c
iO
N

+-
---
-+

-
E
D
IF
IC
IO
 D
E
 D
E
P
A
R
T
A
M
E
N
TO
S

A
R
TE
A
G
A
 #
 1

IX
rL
A
H
U
A
C
A
,
E
O
O
.
f.I
E
X

M
A
R
 A
 G
U
A
O
A
L
U
P
E
 A
R
1A
S

""
" O
IC
IE
M
B
R
E
J
20
10

M
E
TR
O
S

F
M
.
.l.

C
O
R
TE
S
 A
R
O
.
A
-0
5 i 11.
¡s
Qx
1" ~
I ~ ~
l
! ~ , u
~ ,
o o
~ r:
g ~
" Q
6 ~
~ ~
~ '"
~
8~ ". ~ ~
"~ 8" .w
~c
¡
~p~~~~~ ,
!¡k'il!
, !!¡Bdi ~ i ¡: " <
¡I!
~ ~ -
I ! , . ! o,
1;;
o !!
; ~ ~
¡ o"
1
1
o
1; I
I ¡ I
1+
f ~ 1<'
~ ~ ~ 5
;0, !!,i
d! n! ~
+ + ;(
~
~ ~ ! ~
z ~ ~
~ - ..: ~ §
>- .. li' '" ~ '"
~ ~ ~ ~ ~
a ~ ~ .....
~ ~ ~ !
º ~ ~ i!i 2 ..
w I ~
iL
"-
w
i¡;
O
'-'
iL
"-
~
O
'-'
:g
.i:






-
~NPT .. 10.70
~NPT .. 10.70
---¡_
~NPT •8.26
---¡_
1 1 1 1
.. 5.79 1
---¡_
.. 3.02 1
---¡_
ITJJ
~NPT
.NPT
~NPT ."\__
FACHADA ORIENTE FACHADA PONIENTE
UNivERSIDAD NACIONAL AUTÓNOMA
OEMt:XICO
SEMINARIO DE TITULACION
ACABADOS EN EDIFICIO DE
DEPARTAMENTOS
"" '"' ~3.211
1.· l'-SCOl...SRGENSOIIR:EELOiOOJO
2·l'-SCOlA5[Sf,.,IO#O'-S Dia..:~
l .· LO$!ilVUES I!S"I"'IO,t.VQ:5flllolf;lf'iOS
+ cAAIGIOOOtll\t:l
PRQYECTO
utu;.o.ciON
"'""
+-----+
-
EDIFICIO DE DEPARTAMENTOS
AR TEAGA # 1
IXl"LAHUACA, EOO. f.IEX
MAR A GUAOALUPE AR1AS
DICIEMBRE 12010 METROS
FM. .l.
FACHADAS A-06
.r.- NPT < 10.70
.NPT • 10.70
t- NPT [EJ
. NPT
L
< 8.26 I
~NPT' H9 [] L
-;jI- NPT < 5.79
~. NPT
g L
~NPT + 1,02
t- NPT+ 0.30
[TI L
t- IIIPT • 0,30
L
FACHADA ORIENTE
-
I I
J
I
FACHADA PONIENTE
UNlVEHSllJ.o.tJ NACIONAL AUT ÓI\lONA
OEI>.!~X ICO
ACAIIAOOS EN EDIFICIO DE
DEPAATAI>.!E:IIITOS
2,· ...... COT"'[.,.""O "''''~~~
3.· l"" ~,...t",,.,.N<O""""'~~
.t- ----+
-
EDIFICIO DE DEPAATAI>.!ENTOS
ARIEAGA_ 1
IXn,AHUACA, ( oo. N ( X
"'AAIA GUAOAL-UPl; ARlAS
""'" lJ ICIE"'Bf.tEi2010
FACH.O. DAS A-06



Cadanaderematadeconae!O r·c20 250kg/crn2~
CXF 1-1 '
lmpermeabYlzante Festi'MW
Chaflan de manero cemenfO.AI'Btlll 1 4
.NPT -+ 1070
Cadenade remate deC01'1Cf810 f'c•250kg/cm2----·EIF'1\I"f'i\-------~
JuntadeConcralo ~,J
Muro de block 12x20Jo:40 ~~
tmpe~meabMizanteFestner
Chaf1an de mOfl&fO cemento-arena 1·4
.NPT•10.70
CXF _ 2-2'
~
Losa de concreto armado F'c,.250 kg/cm2 ~~~~~~-F~=======~
Trabedeconcretoarmado F'cz250 kg/crn2- -
Aplanado de yeso con acabaclockt pirrb.r'a -----ft-~
Vll'llmex de Comex o slmMar
Aplanadodemorterocam6ntl>ilrén85.1con ----
acabadode sellador 5x1 y pintl.nVinfic:a~
Losa de concreto armado F'c• 250 kg/cm~~~~~j~W?t~f· ~~·::::::::
TreO& de coocretoarmado F'c• 250 kgtcm2- .ttr
Aplaoododoye"'"'"""'bodode,.,.... JUI
Vlnlmell de Comex o slmii<W
Crist lll transparenl8 dBJO el& 6mm n
Canclllwia linea 4 500. VIII" PlllD OCA.01 ----
Muro de block 12lc20:or40----
Piso df! IO§@t a ct!ramica color
Losa de concreto armado F'c=250
Trabede concretoennado F'cz250 kg/cm2------jJ.>
Cristal tra11sparente d~~ro de 6mm ¡ ~T
Cancelarla linea -4 500. Ver ¡::lano OCA-01 ,
Aplanado de yeso con ecatlaclo de pinllX9
Vll'lmex de Comex o sim~ar
c_rlstaltra.nsparenteda-ode6mm~;
Aplanado de mortero cemento-arena s·1 con
&C8tlado de sellador 5x1 y pinhnVJNica Comex
Piso de loseta ceramlca color
60x60cm, adherido con
losa de concreto armado F'c=250 k!,.
Trabedecor'ICreloarmado F'cz250 kgjcm2-----¡j-+
Crist al transparente da-o de 6mm l:J.j_
Cristal transparentadarode&nmm
Cancel&fía linea 4 500. Ver plano OCA~1 ~ i
Apl&nado de yes~ con &ceb&do de~ ~~
Vintmell' de Comelt o Similar
Aplanado de mortero cemento-ar8ne 5-1 con ------j
acabado de sellador S:d y pinb.n Vinilca CorneJo:
Losa de concreto armado F'c.,250
Trabedeconaeto8n'Mdo F'cz250 kg/cm2------jJ.>
Cristal tr&nsparenta daro de Smm ! IIJ
Cristal transparenta daro de &nm Jl1
Cancelerialinea 4 500.1/f!Jf plano DCA~1 ~ :
Vinimell de Comex o simHar ,
Aplaoodo do >••• "'" aoobodo de,.,.... JHI
Apl!loado de mortero cemeotlH!rana 5-1 conl
acat>ado de sellador Sx 1 y pinUa llinlica Comex
Muro de block 12x20x-40 ----11->
Piso de loseta ceramlca COlor beige de-._
60x60cm, adherido con Crest
Firme de coocretoarmado F'c•150 kg/cm2
m:~oll;, "'lectrosoldada 6-6/10-10 éSp.;
concreto armado F'c•250 kgJcm2 lll J
Tepetate compactado al 95% proctor
en capas de 20cm
Terrenonaturel----
Zapata cmida decill'l8l1tlldon F'c,.,250 kg:Jcm2-ll
Plantltlade concr&(Opobre F'c• 100kg:Jcm2---
§ ~
~
X
i
(")
X
71
~
Aplanado de morteto cemento-arena 5·1 con
aca!>ado da selladof 5x1 y pWmn Vlni ica Comalt
Cancel aria linea 1400 Vet planos ele canceleri8
Cristal transparenta darode6mm 1 l:i
Cristal transparent&d8rode6mm -----j7j
Canceleria linea 10,000_ Vflf pi9J1011.decanc&erilll [ 1;;\il
Cristal transparente d/IJO de Smm [ 111
Piso de loseta ce ram ica color ~ge de
60x60cm, adherido con Cresl
Caocelflfi&llnea 10,000. Vflf pi9J1011.decana!leria
-t,-NPT • 5.79
Losa de concretoarm. ado Pe=~.~. '"'. 2 ...Jfr¿.
Traba de conaato8rm8do F'c=250 kg/cm2 -
Apl<~oadodeyesoconacabadodepifliUra ----*"~
Virllmell de Comex o Slmii<W
Aplanado d11 mortera Cllmento-ar8tVI5:1 con ,
acabado de sellador Sx 1 y pinUa lllnl lca Comell'
Caoceleria linea 10,000. Ver plt~nos decanc:'lleria
Cristal uaospareote dara de 6mm i lll:
Crislaltransparentedarod86mm : ll:
Cancel&fia l!nea 10,000. V&f planosdecanceleria
.NPT•l.02
~ ·~· , Piso de loseta ceramica color beige de ::::¡ J
60lt60cm. adherido con
!raba deeoocretoarmado F'cs250 kg:Jcm2-----t\-7
Aplanado da mortera camento-arena 5:1 con Wl
acabado de sellador 5~ 1 y pim.n lllnllca Comex
Firma de concreto armado F'c=150 kg /cm2 con-....
x +
2 ~
;; ~
malla electrosoldada
1 :r 1 1
C_na d<I remata ",,,,,",e,"'"
Junta <le COIla"'"
MUfO ""bI"". t;>:ao..¡¡) ----1[-
t- NPT > ,I)7()
CXF _ 1-1 '
ln<a de conc",to ant'l~d<> :;'~-~"~:O:'~":':~~'~~~~ff~::::::=~ T'ra!>8<le "'>r""lttolmla<lO
A¡>IanOdO <Ie ~800 con ""a!wlo<lll pirIU'B
VIo1Im •• daCom&. o olmilar
A",.n.<lO<Ie rnooMO ". me_ .... S.'= ---_I';¡;~
lIC8b8t1o d<I O8Ilado< 5., ~ pir!II.o".V ....... eorrw..
C<lstal
Piso d .. lo""tft
MWO <leblOC. '~.0----i'
t-NPT >8,26
60x6Ocm, ~~~~~~~~~-;;~f=::::::=1 Lo ... de concreto ant'lado Trabe "a concr&lOarmado
~NPT > 5. 1'9
~
60x6Ocm, "~"'="~~?::~~~~~~~F====~ losa de conc",to ant'lad<>
T'ra!>8 <le concrBlO1InI"IIO<IO
c<¡.tal !raosp..,ant&dllfO<1&6mm ====¡rr
Cane .... ¡. 11 ..... ~ 500, V"' plano !lC.A-Ol
ApI.,."dOd-&y"'ocon • .",tlOdOdOpiMn ----+--11
V;"irn..-.' da Com&~ o limilar
A","n..ooda rnooero""m.~5.'= ---~1111
• .",1>&<10 da '''ladOr 5., ~ piMnVioI ... eorrw..
Piso d .. lo ... tft
Jun!a O. '-~-----IHI
~"'O <le !JI"". '2aO>:40----*"'
~NPT> 302
~~~f:~~~~~-;;~f=::::::=9 60x60cm, los.a d .. concr .. to ant'lad<> T",oo da ooneteto....,...",
()
X .,
~
C<lstal rr.nsparant&dlllO<1&6mm ====:'!l[U
Caoc ..... ;. lioa" ~ 500, V"-"'"OO !lC.A-O,
Muro d. bI",,~ ''''''.0----i'
Piso de loseta <e ram lca coior t>el'le de
60x6Ocm . II<Iherido mn e""",
-;j!. NPT. 030
~
A¡>Ianado d<I ~~:,"Im': ""~~-~'~ ----if-41
A¡>Io na <lo de moo1MO cament<>-er8OlO 5', """ ----el!
"""badO <1ft .... ,.dOr 5. , ~ piMnVioI'" eorrw..
C<rot .. ~""~" ""~~'= ----+-I I ::
"
C<lot31 trMsparaOl&dllfO""6mm ----ti i~
C.ne .... i • • in .... 10,000. V .. 1'1"""""""'""""'"' ----ffiI
"
C<i.lallr8n'p",,,,,t&d_<1&6mrn ----+"~
Apl po.do "" Y':;":;; d~O"-~.~' ''~ -----.-11
Aplonado"" mo.-1ero "."",,,,,,"-,,,5:''''''' ----&1
ae8blldo 0& ... 18dOr 5.1 ~ pinton Vi". ... eorrw..
C.ne .... ¡ • • in.811),OOO V .. pI....,. .... """""orio
CriStallransp"'ram..dorod86mrn ----+iH:
Cane .... i •• lne8 10.000. 'J .. pI"""'<III08"""'orio
~NPT . 3.02
CXF _ 2-2'
"~":'::::::::~;~~:~~~~- ~z===1 ",",m lo"," d ~ concr~!o ant'lftdo
Tra!>lo(lar;oncr&100nnad0 F'c~2S0 ''''m'----~
¡ •
~ ~ ~~ ! ~, "
:1
, o ~ i ~~ , , iH <. ~ ¡ ·0 2 ¡ji ~§
~





MEMORIA ESTRUCTURAL

• Generalidades

La estructura cuenta con cuatro niveles habitables para tres departamentos como se muestra en la siguiente corte:


Estructuración

La estructura estará formada por marcos rígidos en las dos direcciones formados
por columnas y trabes de concreto armado f´c = 250 Kg/cm2

Los muros serán de block de cemento 12x20x40 junteado con mezcla de cemento
arena f´c = 250 Kg/cm2

Para los entrepisos losa plana de concreto armado f´c = 250 Kg/cm2 de 12 cm de
espesor, varillas del número 3 (3/8” ) y 4 ( ½”)

La cimentación se resolvió a base de zapatas corridas de entre 1.20 y 0.80 cm de
ancho con contra trabes de concreto armado y con plantilla d concreto pobre a
una profundidad aproximada de 1.50 m. El diseño de las zapatas se realizó
tomando una capacidad de carga del terreno no mayor a 30 ton/m2.







A B D
2
3
5
PLANTA
UNivERSIDAD NACIONAL AUTÓNOMA
DEMt:XICO
SEfJINARIO DE TITULACION
ACABADOS EN EDIFICIO DE
DEPARTANENTOS
I'Uolfl"A l
PlANIA2
NOTA$'15~001.00.0.
1.· lloSCOlAS[STN~ OJ<O,O.S[ttlrol[lN()S
2 • lAS COTio.S R:(;ENSOORE ELOWJO
~/1 6'
"' 11a '
EDIFICIO DE DEPARTAMENTOS
ARTEAGA# 1
IXTLAHUACA, EOO. MEX.
MARfA GUAOALUPE ARIAS
CI" ENTACION E-01
.l.
2
4
5
TRAIERl
A B e
/
""'"
o
1
r-
11 ---~-
3-=---=---=-~~====*~/'I/l1 -l- = = =T"MI-ho
I 1 --;;;;
I 1
I I
; ¡ ;
ª
i i
• ::mr ~i~:~i,
~ I " I -•• • 2
- _,,:..1
• -c~1 n •
: ~- 3
1 ",---
~4---=--
"
• :q
,
: ¡ 5~--
;
i
r-- i - ¡ el • ~ r •
" 2 : i • f
d • · q •
" ; i 3
,
! ~ ,
• 1 . :-4 3 '.
• •
~ : n
i i
• ;: ,
<- 5
PLANTA
UNlVEHSllJAIl N ,o,cIONAL AUTÓNOf\lA
OEI>.!~X ICO
F.o.cUUAU DE AROUlTECTUf{A
T¡\l. LERCARLOSLAZOBARREIRO ~. "
SHIIN¡\,RiO DE TITUL.J\CiW ~
.... C'O'IlA{)OS EN HlI~IClO DE
DEPARrAfo.IENTOS
rul!
".
00' ..... '--..00(.0,
, . , .... C.<JT.'S["''' ' O'''>S [N''''',.,.
2 · l;,sC01,,"M .()E~"00RE no,""",
H"""
...
....RTEAG .... ' ,
IXHAHUAC .... , EOO. NEX
!\IARI .... GUAOALUPE ARjA!l
OICIEI>JIlRE I ;,>0\0
CIf\lENTACiON E-01


A B e D
·~-F--
' ¡
.,¡ " l+ ;a---
r::::n l
• . .
" i
.
''
2
3
. ¡_ 5
OETAI..l.E2
LOSA PLANTA BAJA
UNivERSIDAD NACIONAL AUTÓNOMA
ACABADOS EN EDIFICIO DE
DEPARTAMENTOS
W2 0CSf'lNH[
ÁR:EA.lii!Rt
NOTA$'15~001.00.0.
1.· lloSCOlAS[STN~ OJ<O,O.S[ttlrol[lN()S
2- LAS COTio.S R:(;ENSOORE ELOWJO
~/1 6'
3 :J /6"
.. 1 1a'
PROYECTO
EDIFICIO DE D EPARTAMENTOS
ft:CHA
ARTEAGA# 1
IXTLAHUACA, EOO. MEX.
MARfA GUAOALUPE ARIAS
OICIEMSRI:: 12010
""""
'''"' MElROS
.l.
STRUCTURAL LOSA PB E-02
A B e
I I " " /
: ,. / " ,. I .. i .. , [ DETlUE2 " , ~
D ; ;
; I ,
¡. 1
• , q E:
: f- -
. ',t -, ----2---
,
!
L1
1 , ~ .
p -,-
,
!I
¡-
, 1 . ¡
OET.tU.E 2
" '~~r~
'If =f"
b_ L·1
LOSA PLANTA BAJA
'''1---'' ~,~"
' I -~n.,
, F.-.cUUAOOEAROUl TECTUf{A
T¡\l. LERCARLOSLAZOBARREIRO 1_
SHI IN¡\,RiO DE TI TUL.J\CiW ~
.... c'o'IlA{)OS EN HlI ~ IClO DE
DEPARrAfo.IEN TOS
~,.
W2 lEmENO "."
"" """,,,"'-"""<lo< .,.
~,~ n.
~., rul!
>'IHll " "" ~" ".
'.,DE""'-"<fE ." _H_ ...... , ......
00' .... . ' --..00(.0,
1.. , .... C.<JT.'S["' ''' O'''>S [N''''',.,.
2 ,· l;,s C01 ,," M .()E~ "OORE ElO""'"
,,, ... 5 " ,,1> :n ao 7
.. 3 1.· 7 " .. " ~ ~ 2~ •
" " 11 " ,U 6" ~a I D
, <1 , ,, . , . 7" "'" ~
, ~ lll ~ :a [] .. ~ .. " , ..
.... RTEAG .... ' ,
IXHA HUAC .... , EOO.NEX
1' •• "" ",,",,,,, !\I ARI .... GUAOALUPE ARjA!l
~CTUR.o.L LOSAP6 1 E-02






e D
... 1 .. 1 .. .. l_1
5
' ;;~ r- 1 .!::: - ¡ 1
' ! .. ~ : :l r ! ~ :
n~~
¡
1-!t--
: i
1
1-il- __! ¡ '~ f-.
¡
¡_.:1_ 2
: i
' '. - i
,
-'
1- ' - 3 ' ¡
1 ..
" i
LOSA PRIMER PISO
""~ m~~
UNivERSIDAD NACIONAL AUTÓNOMA
1 ' !- -~. !,···· DE Mt:XICO
FAC UL TAO DE ARQUITECTURA
TALLER CARLOS LAZO BARRE! RO ¡na
SEfJINARIO DE TITULACION •
ACABADOS EN EDIFICIO DE
DEPARTAMENTOS
NOIAS
loi2T~ 111111
lol2 OO..SI RUCC!Ct4 '"~
PI..AIHA IIAIA '"' I'Uolfl"Al n Y
PlANIA2 "~
~" ~).28
W2 0CSf'lNH[ .. ,
ÁR:EALII!Rt 2!il:;.o.U.Go1"4
NOTA$'15~001.00.0.
1.· lloSCOlAS [STN~ OJ<O,O.S[ttlrol[lN()S
2 • lAS COTio.S R:(;ENSOORE ELOWJO
A~IL AO LA LT '"' C0 2 t .... o o;... c ... ' " ' " ·
2.> ~/1 6' '" , :J /6" , , . 11a ' . , , ~, .... , . :1 1•" 70 '" 7> •o
2 0
2 0
' " ,. ..
'" , ..
20 ,.
• 1' 11 1 ~e oc ' "
7Q 40 .. ..
EDIFICIO DE D EPARTAMENTOS
ARTEAGA# 1
IXTLAHUACA, EOO. MEX.
MARfA GUAOALUPE ARIAS
o
'" , . .
7 .
'"
" ..
AOR IANA L. REYES MADRIGAL
ft:CHA 1 ESC....._.. 1'''"'
OICIEMSRI:: / 2010 1 1:100 MElROS
FM. .L .l.
-;,;UCTURAL LOSA 1N 1 E-03
A B e o ¡ " .. .. '.c. UNlVEHS'lJAIl N ,o,cIONAL AUT ÓNOf\lA OEI>.!~X ICO
I 1 ' " I ; ,
I
, F.o.cUUAU DE AROUl TECTUf{A
,. ), " ..
1
1
'
. ., I . ,
'. 1 L1 T¡\l. LER CARLOS LAZOBARREIRO l.
1 ". " ~1 1:- "i=L ~h t- 1 SHI IN¡\,RiO DE TI TU L.J\CiW ;
,~
, -,
! q . - i · s : • d ! ~ ~
1
; ~ - p ' , - .... c'o'IlA{)OS EN HlI ~ IClO DE ---- , DEPARrAf\lEN TOS ., I '!-- - 'h -1
, - 2--- -.... -, ' - 2 .
"'" , - 1/1 1
" "
, ,
~ i CIlOOO"'IlE'-"""'-'2ICO< •
1
, ~ :
W>x
1((7
1
,
"Ji 1 I • n< .. ' .. .., .. ~t- - "¡--.J: . ! I 3 " " J~ 1 i
---- .--
" · . 1 ! , ~ : " -;;'1 , 1fT "'JI 7' 1
I
~~II - " , ~---- • ; i 3 , , ~t---- -
Vi :~ ~=== ' 1 · ~,. \~ ' 1 = : . ! : , .,,"tI 1 1 1 1 ~ "3---=--=- , - ~ - W2 l EmENO "." 4
1 (
" no
. 3 "" """,,,"'-"""<lo< .,. i F - -:-4 ~.~ n. , ' ~" rul!
I~
., " '~ 11 11 1
' , " >'IHll" n' /
1
~" »"
o 1 1 I 1 1 11,
'''DE'''''-''<fE ." 1 · · • _H_ ...... , ...... . 1 ! ;;t ~ : . ; : , n , , 1 1 I 111 1 1 11 , · 00' ..... '--..00(.0, • K161 ~, " 5--- 'L5 - .. , . , .... C.<JT.'S["' ''' O'''>S [N ''''',.,. 5 '" -H-I ~----L ~--- . i_ 5 2 · l;,sC01,," M .()E~ "00RE no,""", -'1'- ,. --- O> ---
1
.. I -;;:;-'1 -- -g-, I ''''''''''''''''''''''' =
11 ~~.~I ':::"1 LOSA PRIMER PISO .. - -l FV.BE TL . 1 ;: 1 .,:: 1'1-'" lA" CA D E vA" , ~ C Aa " 11 D '1 ..... 'L '"' 0 " .. 'o ' ' " , • .. ~ ,. o' .. , . o' T1'!""' o TL~ ..... ,.; 1 I I IbE .. » , .. ., .. '" · ~ -"- - ... .. .. .. " · ... · ,,~. .. .. . . , . , f'==--~ 1 I 1 1 , ,,, .. " .. .. , t R.lBE l\. r I " ! '" · 31.· .. o. ., .. · 1 1 1 1 I':'~" .. ,7"ID -" ...:.~. ..!.'.- · " " , .. .. '" '. ,. ,. ~ I ~ lO , ,,~ ,. " .. .. " 1 1I~ '"O . , ., lO
~" "T\.' '1 D 11 """'rECfO r"-rtJnr EDI FICIO OC DEPI'JH"'~ENTOS ,. 3d~ ""o.CO< ¡\RTEAG .... ' , '" ,1 g IXHAHUACA, EOO. NEX no 1' •• "" ",,",,,,, '" OnAl.l.E 2
." =r- '''~" ,
_ ..
~ ,
~r
NARIA GUADALUPE ARjA!l 1 .1 1 1 1:'
11 'oo. '1-:: :::1 1 ':: l' 1 '1,0. AUH IAW. l_ ~ \'ES NAOHIGAl. Tl\AIIE 1U
11
H""" .se...... I AC01
1-'" -'1 1 "G'" I -- 'lO'" '1 '~ .... OICIE I>JIl RE / 2010 1:\00 "-I ET f.COS '''''Gl.H' ... , 1 TR.O.I! E Tl I ' 1 1U=n~' 1 ' I' ,~. .. .. .. .0 . ~ ¡'" - _0 1 =i, I -- _'1 STRUCTURI'\L LOSA 1N E-03




MEMORIA HIDRO-SANITARIA


• Generalidades


La instalación hidráulica se efectuará con tuberías de cobre tipo “m” debidamente soldadas y probadas durante 8 hrs. con agua y
7kg/cm2 de presión.

Los diámetros se calcularán por equivalencia hidráulica. Se instalarán válvulas de control para las diferentes columnas de agua en
azoteas y se conectarán los muebles sanitarios con mangueras alimentadoras y válvulas angulares. Excepto las regaderas y/o tinas.

En base al cálculo para determinar la capacidad necesaria de la cisterna se determinó que la cantidad de agua almacenada debería ser de
4 500 litros, dando como resultado un tanque subterráneo de 1.60 x 1.60m con una profundidad de 1.80m
Para definir el número de tanques elevados se realizó el cálculo pertinente en base al número de personas que habitaran el edificio y a los
requerimientos mínimos de servicio de agua potable y se resolvió que son necesarios 2 tinacos de 1100 Lts. del tipo plástico Rotoplast.
Para la instalación sanitaria, emplearemos tubos de PVC sanitario de extremos lisos unidos a conexiones tipo cementar.

El desagüe más pequeño será de 40mm. de diámetro en lavabos y máximo de 100 en inodoros.

Se proponen algunas columnas de ventilación con el objeto de acelerar la descarga de los muebles y evitar una posibilidad remota de
obstrucción en líneas de descarga.










A B e D A B e D
2
4
PLANTA BAJA PRIMER NIVEL
·--z=M~-
UNivERSIDAD NACIONAL AUTÓNOMA
DEMt:XICO
SE'-IINARIO DE TITULACION
ACABAOOS EN EDIFICIO DE
DEPARTAMENTOS
HOTASVSN90LOOIA
1_• LASCOTASESINIOHJASEtiiiiElROS
2.• lMCOTM RIGO l SQl!HI'!EI. OWJO
,.
:;:::::;:;;::::;:;:;::;::;:::::;:;:::::::::::;:;:;;:;:~~~:::;::;:
:Jj
¡¡. ;¡,
fi' fi'
¡¡. ¡¡.
oooo/il
SUBE A TINACO
.7:·.: ... ·
EDIFICIO DE DEPARTAMENTOS
ARTEAGAt/ 1
IXTLAHUACA, EOO. MEX.
MAR A GUAOALUPE ARIAS
ft:CHA
OICIEMBREJ 2010 MEn~s
FM. .l.
INST. HIORAULICA IH-01
A B e o A B
10.47 10.47
2 ' I ~
2 2
"
~
~
" ~ ~ - ::¡
r
4
~
~
t
PLANTA8AJA
e o
PRIMER NIVEL
UNlVEHSllJ.o.tJ NACIONA L AUTÓNOf,lA
OEI>.!~X ICO
SE'-IINARIO DIO mULACION
ACABAOO$ EN EDIFICIO DE
DEPAATAMENTOS
'." ....... CO""H"' ... D,.,""E~..,'''''''
2.- '''''CO''''' "''''''' srn><I'« r.1IUD
::]
~ ~
@ @
~ ~
""a,
"~
SUBE A TINACO
'"
,7'"
H"""
EDIFICIO oc DEP,vnAI>.IENTOS
ARTEAG!'. _ 1
IXHAHUACA, E OO. NEX
MARIA GU.o.o"LUPE A~AS
OICIH.t8RE ¡ 2010
INST HIORAUl ICA IH-01


A B e D A B e D
2 .25
l'l
.;
~
::
8
3
3.01
SEGUNDO NIVEL TERCER NIVEL
UNivERSIDAD NACIONAL AUTÓNOMA
OEMt:XICO
SE'-11NAR10 DE T1TULACION
ACABAOOS EN EDIFICIO DE
DEPARTAMENTOS
HOTASVSN90LOOIA
1_• LASCOTASESINIOHJASEtiiiiETROS
2.• lMCO TAS RIGO l SQl!HI'!EI. OWJO
,.
:;:::::;::;::;::;::;::;::;::;::;:::::;:::::;::;::::::;::;::;:;;:;:~~~::::;::;:
:Jj
¡¡. ;¡,
fi' fi'
¡¡. ¡¡.
oooo/il
SUBE A TINACO
.7:·.: ... ·
EDIFICIO DE DEPARTAMENTOS
ARTEAGAt/ 1
IXTLAHUACA, EOO. MEX.
MAR A GUAOALUPE ARIAS
ft:CHA
OICIEMBR EJ 2010 MErROS
FM. .l.
INST. HIDRAULICA IH-02
2
3
SEGUNDO NIVEL
UNlVEHSIIJ.o.tJ NACIONA L AUTÓNQt,lA
OEI>.I~X ICO
SE'-IINARIO DE mULACION
ACAB"'OOS EN EDIFICIO OE
DEPART ... I>.IENTOS
l ." ,--,,"CO""H", ... D"',,"E~"""""
2." '''-''CO''''' "'''''''srn><I'« r. tIU-D
::]
~ ~
@ @
~ ~
""a,
"~
SUBE A TINACO
'"
.7'"
H"""
EDIFICIO OC DEP .... 'n ... '-IENTOS
ARTE"'G!'.' 1
IXHA HUACA, EOO. NEX
'-IARI ... GUAO"'LUPE ... RlAS
OICIH.t8RE ¡ 2010
INST HIDRAUl ICA IH-02






A B e D A B e D
2
PLANTA BAJA PRIMER NIVEL
UNivERSIDAD NACIONAL AUTÓNOMA
DEMt:XICO
SE'-IINARIO DE TITULACION
ACABAOOS EN EDIFICIO DE
DEPARTAMENTOS
HOTAS V SN90LOOIA
1_• LASCOTASESINIOHJASEtiiiiElROS
2.• lMCO TM RIGO l SQl!HI'!EI. OWJO
EDIFICIO DE DEPARTAMENTOS
ARTEAGAt/ 1
IXTLAHUACA, EOO. MEX.
MAR A GUAOALUPE ARIAS
ft:CHA
OICIEMBREJ 2010
FM.
MEn~s
.l.
INST. SANITARIA IS-01
A B e o
10.47
2 ' I ~
2 2
~
"
~
~
~ . " ~ ..; ~ - :;¡
4
~ ~
~
A t
PLANTA8AJA
A B e o
10.47
2.25
3
PRIMER NIVEL
UNlVEHSllJ.o.tJ NACIONAL AUTÓNOf,lA
OEI>.!~ X ICO
SE'-IINARIO DIO mULACION
ACABAOO$ EN EDIFICIO DE
DEPAATAMENTOS
1." ....... CO""H"' ... D,.,""E~..,'''''''
2." '''''CO''''' "''''''' srn><I'« r.1IUD
H"""
EDIFICIO oc DEP,vnA I>.IENTOS
ARTEAG!'.' 1
IXHAHUACA, E OO. NEX
MARIA GU.o.o"LUPE A~AS
OICIH.t8RE ¡ 2010
INS T. SANITAAlA IS-01






AB e D A B e D
3
SEGUNDO NIVEL TERCER NIVEL
UNivERSIDAD NACIONAL AUTÓNOMA
OEMt:XICO
SE'-11NAR10 DE T1TULACION
ACABAOOS EN EDIFICIO DE
DEPARTAMENTOS
HOTAS V SN90LOOIA
1_• LASCOTASESINIOHJASEtiiiiETROS
2.• lMCO TAS RIGO l SQl!HI'!EI. OWJO
EDIFICIO DE DEPARTAMENTOS
ARTEAGAt/ 1
IXTLAHUACA, EOO. MEX.
MAR A GUAOALUPE ARIAS
ft:CHA
OICIEMBR EJ 2010
FM.
MErROS
.l.
INST. SANITARIA IS-02
A B e D A B e D
2
3
SEGUNDO NIVEL
UNlVEHSIIJ.o.tJ NACION"' L AUTÓNQt,lA
OEI>.I~X ICO
SE'-IINARIO DE mULACION
ACAB"'OOS EN EDIFICIO OE
DEPART ... I>.IENTOS
l ." ,--,,"CO""H", ... D"',,"E~"""""
2." '''-''CO''''' "'''''''srn><I'« r. tIU-D
H"""
EDIFICIO oc DEP .... 'n ... '-IENTOS
... RTE .... G!'.' 1
IXHA HUACA, EOO. NEX
'-IARI ... GUAO"'LUPE .... RlAS
OICIH.t8RE ¡ 2010
INST. SANITARIA IS-02



MEMORIA DE INSTALACIÓN ELÉCTRICA


• Generalidades:


Se contempla iluminación de estancia, comedor, cocina, baños, recamaras, vestidores, pasillos, escaleras, estacionamiento y jardines, así
como tomacorrientes.

El punto de partida es una instalación eléctrica en baja tensión (220/127 V.), totalmente nueva, en base a las necesidades del propietario.

Tomando en cuenta lo anterior se consideran los siguientes puntos:

- Utilización de materiales y elementos eléctricos adecuados y reglamentados por las normas para hacer de la instalación eléctrica un
sistema seguro y no peligroso.

- Ocultar todas las tuberías que contienen conductores para hacer aún más segura la instalación eléctrica, utilizando los materiales
adecuados, cumpliendo también con fines estéticos.

Debido a la complejidad de la instalación, esta deberá ser realizada y supervisada por personal técnico competente.


Se resolvió utilizar tubo Poliflex empotrado, chalupas y cajas de lámina de 5x10 y 10x10; así como cableado anti-flama de calibres 14, 10 y
8 respectivamente. Centro de carga Squard para 12 circuitos balanceados. Mufa y medidores suministrados por la Comisión Federal de
Electricidad.










A 8 e D A 8 e D
"' 2.
2 2 2
..;
A
PLANTA BAJA PRIMER NIVEL
UNivERSIDAD NACIONAL AUTÓNOMA
DEMt:XICO
SE'-IINARIO DE TITULACION
ACABAOOS EN EDIFICIO DE
DEPARTAMENTOS
HOTASVSN90LOOIA
1_• LAS COTASESINIOHJASEtiiiiElROS
2.• lMCO TM RIGO l SQl!HI'!EI. OWJO
Jl S"'-''o'>Cf:H'Tlt) ;'$ W, 1!1'V
D S .ouli."SO IJW, U 7V.
l---O -::~.:::..~ l~PAIIAFl~Ct:I*~A
k;¡ U.'\IJ'AIIADI'It':CCICfi..._DICMCA,o35'N
Ql .... loGO.I'XlftSI:t<:l..lOHCA
• ""'A(loO.(;(IASI:~IllOHCA
(:;;iil 'tAIIlF.~tJtAL~IlRAOON(:A$'1)CAr oo.»o,.t.Sf; )HL0&
lt.rlt-....roRCE ..... \IA.IASZ,:);) AOCNrUSGUC#'lOA
@ ~CDIDOROI!U. CCto,oi.IUtt.: LU2YrU::I'WI. OCU:orrRO
0 C<;HfACfOaJII'I.U'Ol~.OOOttOW, t11'V.I<oOAO'-"'S
,_..,.,... __ .:._~
-·30-tnJr....:>--l
ft:CHA
EDIFICIO DE DEPARTAMENTOS
ARTEAGAt/ 1
IXTLAHUACA, EOO. MEX.
MAR A GUAOALUPE ARIAS
DICIEMBRE 12010 MElROS
FM. .l.
INST. ELECTRJCA IE-01
A B e D A B e D
2 '
2
• • ~ ~ ~
10.03
PLANTA BAJA PRIMER NIVEL
UNlVEHSllJ.o.tJ NACIONAL AUT ÓNOf,lA
OEI>.!~X ICO
SE'-IINARIO DIO m ULACION
ACABAOO$ EN EDIFICIO DE
DEPAATAMENTOS
'." ....... CO""H"' ... D,.,""E~..,'''''''
2." '''''CO''''' "''''''' srn><I'« r.1IUD
e ,,",",,,,,,,,, ... , ""V.
k> ~::::~""""""" " ~w
e ... """""", .. "",-u".o. • . .. """"", .. ~"",
~ T"""''''' '''''"''''''''"''''I>'''''"",,"'F'''''~
T_"" ___ ot~ _
_ . .. _",~,.,, ___ T
EDIFICIO oc DEP,vnA I>.IENTOS
ARTEAG!'. _ 1
IXHAHUACA, E OO. NEX
MARIA GU.o.o"LUPE A~AS
H<Wo
OIC IE I>.!BRE/201O
INS T. ELECTRlCA IE-01






A B e D A B e D
3
SEGUNDO NIVEL
UNIVERSIDAD NACIONAL AUTÓOOMA
DE Mt XICO
SEMINARIO DE TITULACION
ACABADOS EN EDIFICIO DE
OEPARTA/>JENTOS
1.· lASCOTIIS ESI""O.ol)IIS EtUoETROS
2.· ~MCOTMHICOlSOI!~U.Ctll,UO
:Q SALIOAa:rm10nW, 1VV
D ·-·~"'·'"'
1-{l ::~~OOHL»i"-.AAfLIKN:!«H!'f:«NPICrA
k:;¡ ~MI,.ARO.DH"OOONAl DICfiDICA I.:!&W
$ 11~$CHCI.lOHCA
• ...,.~SCICI.lOUCA
IHT'ti'AJPT'OAOlHA~......S bXI ACONfU$eUOO XIA
® NUlKIOROCU. COO.,.AiiADE:LUl YfU:RlACI:l <XtlfKI
0 COI'IT4CT0 DJF>I.(¡(.(:I_NIQ.o()OIIIGW,!21 V. "*"'''-""$
I()(IOtll)t.,.¡;:~~ .. ~~
._......30 CI'I\M ... .. t.o"Ototw.IPT
EDIFICIO OC DEPARTAMENTOS
ARTEAGA.tl 1
IXTLAHUACA. EOO. NEX
MARIA GUAOALUPE ARIAS
A B e o A B e o
2 2
~
" ~ o o
~
3 3
A
SEGUNDO NIVEL
UNlVEHSllJ.o.tJ NACIONA L AUTÓNOf,lA
OEI>.!~X ICO
FACLLrAO DE AI«lUl TECTUIUt.
TAlLLR CARLOS lA.ZO 6ARR~IRO
SEI\IIN.o.R IOOE IITlJLACtON
ACABAOOS EN EDIFICIO DE
DEPAATAI\IENTOS
.. ",,,,ys""""-OOli.
,. '''"C''' ''''."' .... D''''AS. ~ ..,''''''' ,.
l-"'COT""~""J<"<1I,,"'.~OI!lL<l
" . ...,.,.".,.,..,,,'" '''', e ,,",",,,,,,,,, ... , ""V.
K1
_"' ....... WOl __ '~Cf:H'''''.
." ...... .,.
"'
.-__ ~"""""""",.w
",v....,no
• ... """"""' .. ""'-co"'" • ... ~ .. ~"'"
"'
T .. "..,"",."'""""""" • • I>""'''''''"'F ..... ~
•• ",..lRO""" .... "' ...... ,,'''''.<"....., ...... ~
',",Ocao"oounUCCL'ClO'","""O","",
_-...roo"" ... " ...... "".W" ..... .. "".,.
® ~<rmet<O< .. COO ..... "'U""lIIWO<l~ · QOt<TJ.GT()"""" "' __ "" ","'V._"" T_"" ___ ot~ _
_ . .. _",~,.,, ___ T
EDIFICIO oc DEP,vnAI\IENTOS
ARTEAG!'.' ,
IXHAHUACA, EOO. NEX
MARIA GU.o.o"'LUPE A~AS
,~
DICIHIBRE/2010
INS T. ELECrmCA IE-02






A B e D A
2.25
"'
2 2
,¡
w
"'
1l ~ ;:
-w ,.;
b 4
~
~
A A
A
PLANTA BAJA
e D
10 .47
3.88 4.34
2
3
PRIMER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
SENINA.RIO DE TITUt..ACION
A.CABA.OOS EN EDIFICIO DE
DEPAR TAMEN TOS
.,.,...• •·-"'•'• .,..,....,..,...., ...,.~ -· ~ ... .,. .. -...-.... , __ _
·----. ... -... -~­-···-·-· .. .-.... .-... .. ~.
·--··-"·-------.. ot,_»._._ ... ._.._ • ....,..
AArEAGAfl 1
IXf lAHUACA., EOO. N()(
NETROS
ILUNINACION IL-01
A B e D A B e D
10.~7
2.25 ,." O.
•
2
11' 2
~ 2 , ,
:; , , , "",,,,,.,,,",,,,,,,,,,, , , , , ,
~ , ~ ,
~ ,. ,
= ~ , .. , , r· , ,
4 •
3
1-,
~
, -, , .... . ,.., ,
J.
,
k
,.ro
10.03
PLANTA BAlA PRIMER NI VEL






A B e D A B e D
~
::
8 '"' ..;
4
¡;j
..;
A
SEGUNDO NIVEL
3
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
SENINA.RIO DE TITUt..ACION
A.CABA.OOS EN EDIFICIO DE
DEPAR TAMEN TOS
.,.,...••·-"'•'•.,..,....,..,....,...,.~ -· ~ ... .,. .. -...-.... , __ _
·-----... -... -~­-···-·-· .. .-.... .-... .. ~ .
·--··-"·-------.. ot,_»._._ ... ._.._ • ....,..
AArEAGA fl1
IXf lAHUACA., EOO. N()(
PF.t
NETROS
.l.
ILUNINACION IL-02
A B e D A B e D
10.47 10 .• 7
2.25 OO. .~ ,~ ,." .~
• ---~-,¡¡ • • • /" 2 o , , 2 2
I • • I "",,,,,.,,,",,,,,,,,,,,
I
I
~ I " I . • • • I .. ~ ~ ~ I
~ ~ I
I
4
3
t 3
~ ~ • " ,
i , ,
3.01
10.03
SEGUNDO NIVEL TERCER NI\It'L






DETALLE 1
DETALLE TIPO PARA CAJLLO EMPOTRADO EN
MUR0 / 15 2X 28W /3000" /DIMM
r----- lOSA DE ENTRfPISO
MURO
DETALLE 3
DETAll E TIPO PARA CAJUO EMPOTRADO EN
MURO 1 nJBOTS 2 X 28 W /3000"K f[>Uo..\M
TUBO FLUORESCENTE -5
DE 2X2BW/127V 3000"K G l 3.
BALASTRO ELECTRONICO DIMMEABLE
ANGULO '1' x ESPESOR DEl MURO
DETALLE 2
OC Al LE TIPO PARACA..JUO E~OTRAOOEN
MURO/nJBOTS 2 X28W /30::00K/DWM
""~""~:t-:J: --- --
DIMM 1
LUMINAR!() DE EMPOTRAR EN PLAFON PARA
LAMPARA LEO TIPO MR16/ MCA. CONSiRULITA
MOD. C010748
EJE VERTICAL SOBRE EL CENTRO
DE LAS MESAS 1 VERIFICAR~AZO Y co-A.S
EQUIPO RUORESCENTE -s 2X28W 3(XX}"K
OIMM
CA..JllO EN MURO HECHO EN OBRA PARA
ALOJAR EQUIPO
DETALLE 4
DE"" Al LE TIPO PARA SISTEMA FLUORESCENTE TS
2 X 28 W OIMM EABLE / f.NJWADO SOBRt: VIGAS
EXISTEJ'rES
1
1
1
1
'e ,,
1¡
1¡ ,,
:·
VIGA/ ESTRUC"'IJRA EXls-ENTE
BALASTRO ELECTRONICO DIMMEABLE
00
E BLANCO S.M. A. PARA OCULTAR EQUPOS TS PERAL DE ALUMINIO DE 2" X 6 ACABADO
2X28W DIMM.
TUBO A.UORESCENTETS
DE 2X28W/l27V 3ClOO:"K G13.
~
0.25
2 3 6
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
SENINARJO DE TITUt.ACIONA.CABA.OOS EN EDIFICIO DE
DEPAR TAMEN TOS
.,.,...• •·-"'•'• .,..,....,..,...., ...,.~ -· ~ ... .,. .. -...-.... , __ _
·-----... -... -~­-···-·-· .. .-.... .-... .. ~.
·--··-"·-- -----.. ot,_»._._ ... ._.._ • ....,..
AArEAGA fl1
IXf lAHUA.CA., EOO. 1-J()(
PF.t
METROS
.l.
ILUNINACION IL-03
DETALLE 1
DETAllE 11'0 PARA C AJLLO EMI'01'RADO EN
MURO I 15 2 X 28W /3000" I DI.MM
, ---- LOSA DE ENT~
/
'll I O '" M'L~N IGAlERlA. PAAAOC.LJLTAAEQtIPOT5
~
"'---- BALASTRO El ECTROOICO D'oM/IVIlllE
TUBO FLUORESCENTE T5
DE2X'18W/127V :l!lID"K. G 1J
~
~ro
DETALLE 3
DETA.l.tE 11'0 PARA C¡OJLLO EW'OTRADO EN
MURO I T1JSO TS 2 X 28W /3OCIO"I( IDIMM
TUBOFlUORESCENTE T5 --------11_, ,]
DE2X28W/127V 3OOO"K G 1J
BALA$1'RQ ElECTRONICO DiMMEA8lE
ANGULO l' x ESPESOR DEl MURO
MURO DIVISOR1O ---------.-rJ!/l
DETALLE 2
D<AL lE TPO PARA CAR lO EMPOTRADO EN
MURO I ruso T5 2 X 28W /3OOO"K {DIoV.'>\
:t
¡
EJE IIERHCAL 50BREa CENiRO
DE LAS MESAS I VERlACAA iRAlO '( COTK;
EQUPO A.UORESCENTE T5 2X28W 3OCU'K
DIMM
CAJLLO EN MURO HECHO EN OBRA PARA
ALOJAA EQUIPO
rr~"
----+---1:1 T 1
DETALLE 4
DE: AllE 11'0 PARA SISTEMA fLUORESCENTE 15
2 X 28 W DIMMEAIl l E I MON""ADO SOBRE VIGAS
EXlSTENt3
0 ' 56
BALASTRO ELECTROOICO DlM/.lEA8tE
' ....
lo:tk: '~"B~OC"U""~"",
PERFR. DE ALUMINIO DE 2" X 6 AC¡.JJ,f>.OO [~ ~;~;;~, eAA'OC"nAAR>WO'"
\ TUBO FL LJORfSCENTE T5
DE2X28wfl27V :lOOO"K G13.
0 '08






T ABLA DE ACABADOS
B ICCAV.I DESC .. POON
""'-""'""' M -1 REPELLADO
DE MEZCLA
M -3 ~~"lJt.OODE
~ M-5 :~~~--~ ~~:~
:J
2
~ P-6 =s;r ~~!LA~TO~·=)
(fJ
a:
PL-3:~~
(/) OEMEZCLA
UJ
~ PL -4 ~!;,"'NJiOO DE
..:
_J
a.
LOSETA
CERAMICA
1
2 -
4 -
5
"' ::
A B e
1
D
10.47 {
--225-i!----:3.88----,_¡_-----4.34-------11
N
..;
PLANTA BAJA
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
DEPARTAMENTOS
"" '"'
1.· l...SCOIAS R IC€H SOOFEELCWJ0
2.· LASCOI...SESIJ<f!O.OO...SO<WE:IROS
3- LOS N Vl:lES E81oOf4 0 100SEHJoll-¡"MO:S
+ CIW810 1:t:NI\U
~"""'
N EfROS
.l.
ACABAIJOS ACA-01
T ABLA DE ACABADOS
B ! CLJo.\IE!DEec~"ÓN !OC"ENM)I_! rro F0 !OBSERV~S!
~= M - 1 AEPEU .... OO
~~~
~ M-S :m'L",,!,_~ ~~:CA :;:.,':';'!' . .. " -""
:J
;;:
l eLJ..VElo~9C~ lor""MIoONEal Tf'(l leO\.C:<'l l oasERVA~1
~lX"'TO "" .... h.i _l. ....
2 -1 :!~ ~"':::.:= -"'-""""-'::=..
A B e D
I / I
-----'--1 "" 1
1 -Tllt~-~"-'-T~--'·M--~~~::::.~.~::~~~I-r~_
-
t:'l
IBV ~
1 ..... f!31 7!C ¡~~~
1 .!B :{! ~~~
--@l---~' /
I ~ /
1 '---¡ / él
I /
~-1 /
5 - L--"---ll~~~, .o ~~J=~J~~o;"""".oo,~~::::~~-'---1_--
•
4 -r- f---
PLANTA BAJA
ACA~AI.lOS EN ~¡¡OF'ClO DE
OEI'NnAN~"'-OS
1· ""' '''-'''''' . ''''''''-''''''u: ... ''''
2- '''' CO,'' E''_~'''''''"'''''''''''
3 - '''''"'''-Uo"., ... u"",",."""""
--
E,,"fIClO DE D~PAR 1 A"'E"'-OS
ART[AGA' 1
I ){TLAIfJ..cA. EOO. NEX
ACAllADOS 1 AC A-01






T ABLA DE ACABADOS
B ICCAV.I DESC .. POON
""'-""'""' M -1 REPELLADO
DE MEZCLA
M -3 ~~"lJt.OODE
~ M-5 :~~~--~ ~~:~
:J
2
~ P-6 =s;r ~~!LA~TO~·=)
(fJ
a:
PL-3:~~
(/) OEMEZCLA
UJ
~ PL -4 ~!;,"'NJiOO DE
..:
...J
a.
LOSETA
CERAMICA
1
2 -
4 -
5
"' ;:
A B e
1
D
10.47 {
_ _ ,,.-----J~------388----,--;----4.34·-----1:1
1
N
..;
---~3
PRIMER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
"" '"'
1.· l...SCOIAS R IC€H SOOFE EL CWJ0
2.· LASCOI...SESIJ<f!O.OO...SO<WE:IROS
3- LOS N Vl:lES E81oOf4 0 100SEHJoll-¡"MO:S
+ CIW810 1:t:NI\U
~"""'
N EfROS
.l.
ACA-02
T ABLA DE ACABADOS
B I CLJo.\lEIDEec~"ÓN
~= M - 1 AEPEU ... . OO
~~~
A
1
2 -
5
B e
/
-10.~7---;1--
D
PRIMER NIVEL
UNlVERSID,o,o N.o<::ION" L "u rONON
oc IA~X ICO
T.lI.LEH c,oHLOS I.AZO tlAHHE'RO na.
SE""NNl IO DE nn ....... CION ~
ACA~"OOS EN ~¡¡OF'ClO DE
DEI'NnMl~NTOS
l ·LM "'-""".""""""'""U:"'''''
2- '''' CO.'' E''_~'''''''"'''''''''''
3 - ''''' "'''-Uo"., ... u"",",. """""
--
E,,"fIClO DE DEPAR1""'ENTOS
AHT[AGA' 1
I){Tuo,lfJACA. EOO. NEX
P .. ,,,,
ACA-02






T ABLA DE ACABADOS
B ICCAV.I DESC .. POON
""'-""'""' M -1 REPELLADO
DE MEZCLA
M -3 ~~"lJt.OODE
P-2
LOSA. EXlS'l'EN'iE:
P-3~
~ P-6 =s;r ~~!LA~TO~·=)
(fJ
a:
PL-1:.~~
PL-3:~~
(/) OEMEZCLA
UJ
~ PL -4 ~!;,"'NJiOO DE
..:
...J
a.
LOSETA
C ERAAIIC.olo
LOSETA
CEA,&, MICA
LOSETA
CERAMICA
r~"' S M O
1
2 -
4 -
5
"' ::
A B e
1
D
1
10.47
_ _ ,,.-----J:------388------,,----4.34·-----1:1
..; @
1
llE:l
~ N ..;
m
~
:5\
SEGUNDO NIVEL
-
---~3
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1.· l...SCOIAS R IC€HSOOFE EL CWJ0
2.· LASCOI...SESIJ<f!O.OO...SO<WE:IROS
3- LOS N Vl:lESE81oOf4 0 100SEHJoll-¡"MO:S
+ CIW810 1:t:NI\U
~"""'
N EfROS
.l.
ACA-03
T A B L A
B I CLJo.\lE IDEec~"ÓN
~= M - 1 AEPEU .... OO
~~~
DE ACABADOS
I C'-"\lEIDE9C~ IDlMENS!ONEtII T1'O fOLOA IOBSERV~1
§ P-6 :;.~~ t':'!LONATO ::=,
a: P-7 ~':!. ~;r:",~ =;"''''~ ... 0 §-..
1
1
2 - f- r-
5
A B e D
I / I
1 0.~7 ¡
-"~ I ,. ~ 1/
I ~ -
I
I
I ~
I
I
~''.':::::'O :t::L..::"'-.::!LJ~,o.oo, ___ --'
SEGUNDO NIVEL
r--~
- 3
ACA~"'OOS EN ~¡¡OF'C10 DE
DEI'NnMl~NTOS
I·LM"'-""" . """"""'""U:"'''''
2- '''' CO.'' E''_~'''''''"'''''''''''
3- ''''' "'''-Uo'''',..U><lQO'.''''''''''
--
E,,"fIClO DE D~PAR1 "''''ENTOS
ART[AGA' ,
I){Tuo,lfJACA, EOO. NEX
1 ACA-03






T AB L A DE ACABADOS
B ICCAV.I DESC .. POON
""'-""'""' M -1 REPELLADO
DE MEZCLA
M -3 ~~"lJt.OODE
~ M-5 :~~~--~ ~m::~
:J
2
~ P-6 =s;r ~~!LA~TO~·=)
(fJ
a:
PL-3:~~
(/) OEMEZCLA
UJ
~ PL -4 ~!;,"'NJiOO DE
..:
...J
a.
LOSETA
CERA MICA
1
2 -
4 -
5
"' ;:
A B e
1
D
10.47 {
_ _ ,,.-----J~------388----,--;----4.34·-----1:1
N
..;
TERCER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
"" '"'
1.· l...SCOIAS R IC€H SOOFE EL CWJ0
2.· LAS COI ...SESIJ<f! O.OO...SO<WE:IROS
3- LOS N Vl:lES E81oOf4 0 100SEHJoll-¡"MO:S
+ CIW810 1:t:NI\U
~"""'
N EfROS
.l.
ACA-04
T ABLA DE ACABADOS
B I CLJo.\lEIDEec~"ÓN
~= M - 1 AEPEU .... OO
~~~
M-4~~
~ M -S :m'L",,!,_~ ~~:CA
:J
;;:
1
2 -
r , =
4 -
5
A B e D
/ I
-10.~7---;1'----
--"~-¡--~,.o<----,r---~~ __ --ll
---
Iffi @ .. / @
E'l
/
/
Iffi @ /
, , /
Iffi Iffi 6l @ " "
t======~,~·o~=t==~~~~ __ -<, 0."'------'
TERCER NIVEL
UNlVERSID,o,o N.o<::ION"L "u rONON
oc IA ~X ICO
T.lI.LEH c,oHLOS I.AZO tlAHHE'RO na.
SE"" NNl IO DE TITU ..... CION ~
ACA~"OOS EN ~¡¡O F'ClO DE
DEI'NnMl~NTOS
l·LM"'-""" . """"""'""U:"'''''
2- '''' CO.'' E''_~'''''''"'''''''''''
3 - ''''' "'''-Uo"., ... u"",",."""""
--
E,,"fIClO DE DEPAR1 " "'ENTOS
AHT[AGA' 1
I){T ..... IfJACA, EOO. NEX
P .. ,,,,
AC A-04






2 - 2 -
- 3 3
5 - 5 -
PLANTA BAJA PRIMER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
ACABADOS EN EOtFtCIO DE
DEPARTAMENTOS
D,oiOSOt:lll'flroiUEf:llE
M2COf.ST~
J>L..,t,NTA2 "" l't.Af{IA' '"'
foM::A UIH:
mlT~T S MIIOI..OO ..
1.· l ...S COI AS RIC€H SOOFE EL CWJ0
2.· l AS COIAS[S TJ<fi O.OOAS O <WE:IROS
3- l0S N Vl:lE!I [ 81oOf40100SEHJol."lROS
ril"' N'\·U 0:: P~O I(J~N/100
1 CIW8101:t:NI\U. --
ESTANCIAS 102.9Sm2
RECAMARAS 105.1 m2
N EfROS
.L
A.CABA.OOS..PtSOS AP-01
A B e D
!
I 1
2
~ ~~~;:','M~*'
,':,'ó;'
~I
,:i};{\i
-
¡JI; [IJ 11<0 11
I
1'" !" 1-
'Si; ~
0/.1 ~~ ~ I •. C'
~ (!JJ 7ft} 1= t~- t-r-~ 4
U
§j~{6 I[ [
I.~ I
I
5
PLANTA BAJA
A B D
1--_-1-__ 0 .• ,_.;-___ 1
4 -
- 3
PRIMER NIVEL
UNl VERSID'-D .. -.cIONAL ,o,u rONON
oc IA~X ICO
TALLl:H c,ollLOS I..AZO tlARREIRO na.
SE""NAf<iO DE nnJI.."C>ON ~
"'CA~"OOS EN ~¡¡OF'ClO DE
DEI'NnAN~tlTOS
l·LM"'-""" . """"""'""U:"'''''
2 '''' CO,'' E''_~'''''''"'''''''''''
3- '''''"'''-Uo", .. ",u"",",.,.",,,,,
--''''''$)'' ... ''''''''
\ 0"'"'10"""_--
ESTANCIAS 102.951112
RECAMARAS 1(15.1 m2
ART[AGA' 1
I){Tuo,IfJAC", EOO. NEX
Ap·01






---3.01-----t-+
SEGUNDO NIVEL TERCER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1.· l...SCOIAS R IC€HSOOFE EL CWJ0
2.· LASCOI...SESIJ<f!O.OO...SO<WE:IROS
3- LOS N Vl:lES E81oOf40100SEHJoll-¡"MO:S
ril"' H'\·U 0:: P~O I(J~N/100
\ CIW8101:t:HI\U -
ESTANCIAS 102.9Sm2
RECAMARAS 105.1 m2
N EfROS
.L
ACA6AOO$-f>ISOS AP-02
2 -
4
5
A B
I
, '.'"
e
I
I '_~Vl >
1 1
-! r~'7!2:;;"; ' \&
[) --t »,; L':}\~X;i~:
rf-
'1 'tfP¡!E¡f- JJIt-- N
rjI7i~ 6.1- rl!tl--N '-1 F ~ .L ~h n¡¡jj
- NtJ-- fl
-, . 01 I.J rf:.ill
"' ''' <;; /ff::::::f ~
:j]f
i 1. ::--.; T:::::J ""
~.,-Hl o.
I
D
I
~
-
"
-.
-- -
¡
SEGUNDO NIVEL
1
2 -
-
4
5 i
A B
I "."
1--"
1St
'1 fF
~ )O - "
F
t;d
1- !I
f .{::::31
-r
) Si
1/ §j
l.=' I
f----. .. -+-+ o.
[1
e
I
"
Z'2Y:J;·\,r·,~:~WJ r:x'/;" ':" ~ (:/
1
D
I
-
~
!
"
. -
t--¡--
TERCER NIVEL
'. UNl VE RSID,o,oN"'::ION" L .. UrONON
oc IA~X ICO
T.lI.Ll:H c,ol<LOS I..AZO tlARREIRO na.
SE""NN<iO DE nr ......... CION ~
ACA~"OOS EN ~¡¡O F 'ClO DE
DEI'NnMl~tlTOS
1.·LM "'-" "" .""""""'""U:"'''''
2- '''' CO,''E''_~'''''''"'''''''''''
3- ''''' "'''-Uo", .. ",u"",",.,.",,,,,
\ 0"'"'10"" "_ --
ESTANCIAS 102.951112
RECAMARAS 1(15.1 m2
E,,"f IClO DE DEPAR1 ...... ENlOS
ARTLO,GA',
I){Tuo,lfJ.o.c.o.. EOO. NEX
n ,. , ..
Aco.t!AOOS-"'SOS AP-02






BAÑO PLANTA BAJA COCINA PLANTA BAJA
OUBAI
14 PZAS CENEFA
'"
~ I I'OJ 1 1 1 1 ,~
ITI
- 1---
!
- 1---
1 - 1---
= CENEFA ALPACA D PISO \I'!TRONEX , 5X2> 33X4.S . D PISOOUBAJ
33X33
1
D AZULEJO Vll ROMEX
~=
33X45 D "lULEJO 0 U8" - 7 33X60 = ~
1 ti 1 1 1" ~
-
e=~ r JlliJ -1 1 ·~ , 1---1 1 +---1 1--- ~ 1---
{1
1 1
¡
1
n 7- r== 1 1---J l I€J$ J 11 \ 1 1 1--- '=:l(lbJJ ~ -[_ "" _j L ""- _J
1 ! 1
~ 1 1 1} r- r - 1--- 1---~ 1--- - 1--- 1---.-- "" - 1--- 1---
~ 1---
l - 1--- 1---~ J
- 1--- 1---
1 1
L l
~
1
'
!2Ht
G:u
BAÑO PLANTA BAJA COCINA PLANTA BAJA
DUBAI
14 PZAS CENEFA
I
r-
DI i
i'<>i
i
I I
Il t- +-1- = C[~[F'" "'LP...cA t-wª t ,,~ D PISO VlTRO'-I[X J
t- ¡':¡X'5 . D PISO DUII¡t,I n,"
Fe
D .... ULEXI \/l fRO/JEX
33X<5
I==l D AZtJLEJO OUllA! L =00
I
~
I ~
El I I 1"m n
I
~
I
r i= 1 ~ 1
1Illi
,) 1- -
~
C---
$$
{I
1 1 J 1 1
1--
1- l ~(j) J Dfl ,.. .. ~o I * I I I e I I '" •
II ~ I I IJ t- t- +-r-
l
t-t- +-t-
lo I '" I t- t- +-
t-
t- t- +-
1-
J
t-t- +-
1-
I I
I n. I
m.
G.u






.r
L
BAÑO 1 er NIVEL
PERSIA
10 PZAS CENEFA
= CENEFA AlPACA
5X25
D PISO PERSIA
30X30
D AZULL.O PCRSIA. 30X60
,M
o
r----rr-_
' JL--
1
1
1
f#3
T
1
•M•
lL
~
·-
e;= -
COCINA 1er NIVEL
1 12!\2
f----+----+---+~ l
r- - - --¡
{ 1 1111 11 ~~
{ 1 1 1 1 1 11
1
l
1
T
T
T
T
T
L -- _j
BAÑO 1er NIVEL COCINA 1er NIVEL
PERSIA llloZ ;¡(!l~
10 PZAS CENEFA I I 1 1-
=1
lf,¡i!
= CENEFA ""-1' .......
'" D P ISO I'ERSIA
~,~
= J
-D ...... u LEJO PERSlA
~,.
~il ¡¡(Ji I ~ I -o ~ .L:.Y { I I I I I I I ~
11 1 1 1 IJ I I fJ .r Tí IQ Wiw ~ . \ I I ~ ~ , , L h- h El I I I I I I ~ o ,JL I !i= 1"- 111 PWyqJ
• L L O I ~ I '--
I ~ p I -~l 1= -1-
t 1
-1-
'J I w I --I ' ... ' I ,- .-,






TOILET 2do NIVEL BAÑO 2do NIVEL
MINIMON - DURANGO DALMONTE
4 PZAS DECORADAS
¡: r- "'-- --, 1 1~-~ 1 lrr ~ ~·- c:::::::::J CENEFA OAI.AJONTE D CENEFA OURANGO 5X31
30~-41
r==
t-t- D PISO DAL·MONTE ' r== D PISO OURANGO 30X30 30X30
~ f5 D A.c:ULEJO OAI . .-·NONIE D AZULEJO PERSIA 30X<5
30X4 1 L-L-
L
t-t-
fJ
-=-
1 1 1 1 IJ· ¡-- -¡ L_
r~
'\_ 1---:.- 1 l rm 1--ll_ !"---- r---._ 1 _L t--._ 1 ~[¿ h,. 1---- ~ 1 1 J ~!'tdlJf/1 loJ L . lli=< 1\ f--./ 1 1 r-Nf t 11 11 1 11 - '----'----¡ "-'JJ
'"
í 1 1 ~ '
I
~ J ~ t-t--b f-
~ "' ~ f-f- 'fE
L ~ f-f- t-'¡==¡==¡
1 1 !!UA 1
'"
TOILET 2do NIVEL
MINIMON - DURANGO
4 PZAS DECORADAS
D CC N ~F'" OURANClO 3(1, ..
D PISO OURANGO "'"
I :
Lf-+-f*-+-tI
I ""
'"
BAÑO 2do NIVEL
DAlMONTE
fP=FFR
U~
/
¡-
1- r
~
~'-,
l ,.
~ J ~ lL
m






COCINA 2do NIVEL
r
t----- -
,..
- - - - -
i
~
1
D
1---
f--1-----
f--t-
T
13U
1-----
1-----
o
o
o
BAÑO 3er NIVEL
UNE
6 PZAS DECORADAS
D CENEFA LINE 31X63
D PISO U NC
31X31
D AZULEJO LINE 3 1X63
\>----- -~--
1 --1---
hL -" t----.. ~~¡
____f
-
--
~
1\ CJ
-
~
~r
~ 1
J
COCINA 2do NIVEL
r-
O
O
" I-+--+--+-+----H o
r--
:r:
,.. 1
BAÑO 3er NIVEL
Ll NE
6 PZAS DECORADAS
D Cl~EF'" LI~ J1X63
D PISO UNE 31XlI
D ¡O,ZUlEJO U NE J l~63
I
I Ih
1 11
'"
2 w I 1 L L Ll
L~
1-
1/ t-
t--
111 1\
1- ~
t
~~
D
¡-
F¡- R
¡- ¡-
1 ~!!I






A B e
!-----+------10•'7--+/ _______ _
1--2.2>--f----4.00,-----r-----40.3<-----1
2 2
..._____3 ~
5 5
PLANTA BAJA PRIMER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
DEPARTAMENTOS
D,oiOSOt:lll'flroiUEf:llE
N2COf.ST~
J>L..,t,NTA2 "" l't.Af{IA ' '"'
foM::A UIH:
mlT~T S NIIOLOO ..
1.· l ...S COI AS R IC€H SOOFE EL CWJ0
2.· LAS COI...SESIJ<f! O.OO...S O <WE:IROS
3- LOS N Vl:lES E81oOf40100SEHJoll-¡"MO:S
~- ril"' H'\·U 0:: P~O I(J~N/100
+ CIW8101:t:HI\U
~"""'
-=
PF.t
MX>'
NETROS
.l.
CANCEL.ERIA. CA-01
A B e D
2 2
4 4 -
5 5
PLANTA BAJA
A B e
1-_-+-__ 0."._"-1 ___ _
PRIMER NIVEL
UNlVERSID'-D N"::IOw..L ,o,U rONON
oc IA~X iCO
TALLl:H c,ol<LOS I..AZO tlARREIRO na.
SE""NAfl IQ DE TITULACION ~
"'CA~"I.lOS EN ~¡¡OF'ClO DE
DEI'NnAN~"'-OS
l·LM"'-""".""""""'""U:"'''''
2- ''''CO,''E''_~'''''''"'''''''''''
3 - '''''"'''-Uo", .. ",u"",",.,.",,,,,
--
ART[AGA' 1
I ){Tuo,lfJ..cA. EOO. NEX
CA-01






SEGUNDO NIVEL TERCER NIVEL
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
... CABA.OOS EN EOtFtCIO DE
OEPART ... MENTOS
C A.NCElERIA. CA-02
A B
2 2
-1
4 -
5 5
SEGUNDO NIVEL TERCER NIVEL
UNl VERSID,o,o N.o<::ION" L ,o.u rONON
oc IA~X iCO
T.lI.Ll:H c,ol<LOS I..AZO tlARREIRO na.
SE""NNl IQ DE nrU ..... CION ~
ACA~"OOS EN ~¡¡O F'ClO DE
DEI'NnMl~"'-OS
l·LM"'-""" . """"""'""U:"'''''
2- '''' CO, ''E''_~'''''''"'''''''''''
3- ''''' "'''-Uo", .. ",u"",",.,.",,,,,
-
E,,"fIClO DE DEPAR' ...... ENlOS
ARTLO,GA'1
I){TLAIfJ..c.o.. EOO. NEX
CA-02






VISTA EXTERIOR
ESC.1:50
SECCION
ro
PLANTA
·~·.: .. ; ~- ~-;----. ·_·:.- ·.:-.. ~ - - .._..__ ,_ -
?.:·:::_·. . - -~-~ - -- ---~- -
~ - -~.,.,. -.:.:.::;:._ - -
DCA-01 DCA-{)2
UBICACION: Cubo de Fachada, Comedor Planta Baja
ESP: Cancel de aluminio serie 4 500, linea Española, color champagne.
Cristal claro transparente, 6mm
CLAVE
CA-01
VISTA EXTERIOR
ESC.1 :50
PLANTA
DCA-{)6
UBICACION: Baño, Planta Baja
SECCION
DCA-07 DCA-08
ESP: Cancel de aluminio serie 1 400, linea Española, color champagne.
Cristal claro esmerilado, 6mm
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1 · l~COT,O.S R IG(N SOOAEH IM:IUJO
2 .· ~ASCOTASrST.AHOio()AS(Nhl[lli(IS
-
VISTA EXTERIOR
ESC. 1:50
SECCION
;; """'NC1 DY 1--
=k.:i:'lI"iI' : .J.. __
1 : !-ti , ,
UBICACION: Cubo de Fachada, Comedor Planta Baja
ESP: Cancel de aluminio serie 4 500, linea Española, colorchampagne.
Cristal claro transparente, 6mrn
C LAVE
CA-01
VISTA EXTERIOR
ESC. 1:50 SECCION
PLANTA
UBICACION: Baño, Planta Baja
ESP: Cancel de alumin io serie 1 400, linea Española, color champagne.
Cristal claro esmerilado, 6mm
C LAVE
ACA~"OOS EN ~¡¡OF'ClO DE
DEI'NnMl~"'-OS
1· , .. COT"."". ~""""'"
l - , ... = .. , ...... O.., .... '" •• "ROII
. .
E,,"f IClO DE D~PAR 1 ... "'EN1OS
ARTLO,GA"
' ){Tuo,lfJ..c.o.. EOO. NEX
.n .. , ..
DCA-01






VISTA EXTERIOR
ESC.1:50
SECCION
DCA-08
DCA-08
PLANTA
UBICACION: Cuarto de Servicio, Planta Baja
ESP: Cancelde aluminio serie 1 400, linea Española, color champagne.
Cristal claro transparente, 6mm
CLAVE
CA-03
VISTA EXTERIOR
ESC.1 :50
---··---
PLANTA
UBICACION: Recamara, Planta Baja
SECCION
ESP : Cancel de aluminio serie 4 500, linea Española, color champagne.
Cristal claro transparente, 6mm
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1· l~COT,O.S R IG(N SOOAEHIM:IUJO
2 .· ~AS COTASrST.AHOio()AS(Nhl[lli(IS
-
VISTA EXTERIOR
ESC. 1:50
SECCION
PLANTA
1.. .•
DO
~IIIII
UBICACION: Cuarto de Servicio, Planta Baja
DCA-OB
"
DCA-OB
ESP: Cancel de aluminio serie 1 400, linea Española, colorchampagne.
Cristal claro transparente, 6mrn
CLAVE
CA-03
VISTA EXTERIOR
ESC.1:50
UBICACION: Recamara, Planta Baja
SECCION
DCA-04 UFu~ ;."t:..
. '
_ _ _ : I 1-- - -
:~= I JJ ~ ~~.= DCA-09
~r Y '.-·
·"'-' --1 ,~~.~~ _.",...._1j, = =
: I ~_~_
, ,
, ,
" "
C LAVE
ESP: Cancel de aluminio serie 4 500, linea Española, colorchampagne.
Cristal claro transparente, 6mrn CA-04
ACA~"OOS EN ~ ¡¡OF'ClO DE
DEPNnMl~"'-OS
1·, .. COT" ."".~" """'"
l - , ... = .. , ...... O.., .... '" •• "ROII
. .
" ,,"f IClD DE D~PAR 1 ... NEN1OS
"RTLO,GA' ,
I){T uo,lfJ.o.c.o.. EOO. NEX
~ORI~NAl. REYES MADRIGAl
rr_ ,.~
I ~RQS DICIEIABRE 12010 l B
n o; "" ....
. n .. .. ,. oo--OETAlLESDE
CANCELERl A
DCA-02






VISTA EXTERIOR
ESC.1:50
SECCION
.. 1 • •
•oo
~/
DCA-06 ... '••':'; . . :'• .; .......
. •:·~· ....... ..
PLANTA
~
---{ . ......,_ aonoo...._,...._.,
. ~·.~-
. - ....... ~.. - O['f\.111 <lJIOO .. ~
----
DCA-06 DCA-07 DCA-08
UBICACION: Cubo de Fachada, Recamara, Primer Nivel
ESP: Cancel de aluminio serie 1 400, linea Española, color champagne.
Cristal claro transparente, 6mm
CLAVE
CA-05
VISTA EXTERIOR
ESC.1:50
SECCION
PLANTA
~ .. ,_.,· ::::'.::. ~-·~--- ~-.:.=- ·, . .-.,,. :;/ .. ·>.: ~ ~~~::=~- -~-~~~~~ _,.~- =-~ :~·::/-:::: .••,· ~.: =..:."i:.. "'"'..:..~-- •w~~- · . : ·, ·_-.
DCA-01 DCA-02 DCA-01
UBICACION: Baño, Primer Nivel
ESP: Cancel de aluminio serie 4 500, linea Española, color champagne.
Cristal claro esmerilado, 6mm
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1 · l~COT,O.S R IG(N SOOAEH IM:IUJO
2 .· ~ASCOTASrST.AHOio()AS(Nhl[lli(IS
-
DCA-03
VISTA EXTERIOR
ESC. 1:50
SECCION
I
..
~ .. I ..
,
1 I~/ID
PLANTA
~j,--~-z~- l~~- <.~~ ..
~~""-~---~r;':"
DCA~6 DCA~7 DCA~8
I U'''C,'CION.: Cubo de Fachada, Recamara, Primer Nivel
Cancel de aluminio serie 1 400, linea Española, colorchampagne.
Cristal claro transparente, 6mrn
CLAVE
CA-05
VISTA EXTERIOR
ESC.1:50
SECCION
PLANTA
DCA-01
_.~~~~.=-::~ ---
--- --
DCA-02
~-
DCA-01
UBICACION: Baño, Primer Nivel
ESP: Cancel de alumin io serie 4 500, linea Española, colorchampagne.
Cristal claro esmerilado, 6mm
C LAVE
CA·06
1·, .. COT"" ~,(. ~""""'"
l - , ... = .. , ...... O.., .... '" •• "ROII
-
Fl,.
DCA·03






VISTA EXTERIOR
ESC.1:50
SECCION
!
PLANTA
UBICACION: Recamara, Primer Nivel
ESP: Cancel de aluminio serie 4 500, linea Española, color champagne.
Cristal claro transparente, 6mm
CLAVE
CA-07
VISTA EXTERIOR
ESC.1 :50
[ -· . ' - ~
{C
PLANTA
SECCION
-~~ ~- · .· · .. . .~-.:;:-· - ., ... · •. :.::
t- •• . · .. ·~· .. . .
~...:=-:.__- ¡ ~.>:·;f
DCA-03 DCA-02 DCA-01
UBICACION: Cuarto de Servicio, Primer Nivel
ESP : Cancel de aluminio serie 4 500, linea Española, color champagne.
Cristal claro transparente, 6mm
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1· l~COT,O.S R IG(N SOOAEHIM:IUJO
2 .· ~AS COTAS rST.AHOio()AS (Nhl[lli(IS
-
DCA-04
VISTA EXTERIOR
ESC, 1:50
PLANTA
==1
é'}' Jk. - ,,""- _p~_==_J :::; -~: ::-.:. I ,~ ... t-
.::". . _ _ ___ .J _____ _ ___ _
.' ',' ' ,' -~-;;.. ...... ..:.=..- --
DCA-01 DCA-Q2
1 U'''CACIOI' ,: Recamara, Primer Nivel
SECCION
i .v-== DCA-Q9
DCA-Q3
C LAVE
Cancel de aluminio serie 4 500, linea Española, color champagne.
Cristal claro transparente, 6mrn CA-O?
VISTA EXTERIOR
ESC, 1:50
PLANTA
D~
10
DCA-ü3
UBICACION: Cuarto de Servicio , Primer Nivel
DCA-Q4
DCA-10
SECCION
iY-== DCA-Q9
1...,.,=
'e
C LAVE
ESP: Cancel de alumin io serie 4 500, linea Española, color champagne.
Cristal claro transparente, 6mm CA-08
1· , .. COT"."". ~""""'"
l - , ... = .. , ...... O.., .... '" •• "ROII
-
DCA-04






A
1 .3
B
e
104.9
8 .4
4
1
5
. ., . UNIVERSIDAD NACIONAl AUf ÓNONA
. ' DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1 • lA$COTA$ A iG(NSOORf:(l0llt,IJ()
2.· lAS COTASl:S lAHONJASn<h!OliOS
3-Lo:5tiVELUf~N4 1l.<llo:IW~
,,
HERRERIA HERR-01
A
1(101 .9 \
\
\
" \ B \
\
\
"
e
\
\
\
2 345 6
I I I I I
1. ....... C.<;ll ... "'"OC1!>I<,,"""'"
1,- L"'COl ......... O"" .... ,"""'''''"
l. - L""".' ....... " •• o"""' ... """.,.
'''.'.C,qM " ... ,..,""
-~~~~~~~~-~j a
I
I
I
I
I
I
I
ñ . ,.... . ...
HERR-01






4 5
B
e
1• lA$COTA$ A iG(N SOORf: ( l0llt,IJ()
2.· lASCOTASl:Sl AHONJASn<h!OliOS
3-Lo:5tiVELUf~N4 1l.<llo:IW~
P'TR 3' X 1 'h
HERRERIA HERR-02
1 2 3 4 5 6
,
B
e
1. ....... C.<;ll ... "'"OC1!>I< ,, """'"
1,- L"'COl ......... O"" .... ," ""'''''"
l. - L"" ".' ....... " •• o"""' ... """.,.
""' " ~"~. OO()., ""
PTP.,' , , .~
,
,
"
.¡:-;i. '" ...
HERR-02






4 5
B
e
1 • lA$COTA$ A iG(N SOORf: ( l0llt,IJ()
2.· lAS COTASl:Sl AHONJASn<h!OliOS
3-Lo:5tiVELUf~N4 1l.<llo:IW~
P'TR 3' X 1 'h
HERRERIA HERR-03
1 2 3 4 5 6
1. ....... C.<;ll ... "'"OC1!>I<,,"""'"
1,- L"'COl ......... O"" .... ," ""'''''"
l. - L""".' ....... " •• o"""' ... """.,.
""' " ~ " ~. OO()., ""
PTP. I , , .~ 1 1 ~ .! "" ,
B
e
ñ . , ....
HERR-03






4 5
A
1 .3
B
8 .4
e
1 • lA$COTA$ A iG(NSOORf:(l0llt,IJ()
2.· lAS COTASl:SlAHONJASn<h!OliOS
3-Lo:5tiVELUf~N4 1l.<llo:IW~
P'TR 3' x 1 'h ~.&cm
121.2 an
"'~
P'TR 3' X 1'h 1 1003r;m
~~
HERRERIA HERR-04
1 2 345 6
A ""' ... ·..-...oo~
1. ....... C.<;ll ... "'" OC1!>I<,,"""'"
I
1,- L"'COl ......... O"" .... ,"""'''''"
l. - L"" ".' ....... " •• o"""' ... """.,.
l'lR ' 0 X 1 '~- , "l.1""
1(101 .9 l'lR ' 0 X 1 '~- , ' MA=
I
1'lR " ~ " ~. • ".~
l'lR , . X 1 '~- , >12""
1'lR.' ~ " ~ 17.''''
, , PTP. I " .~ 1901 ""
B
"
I SI e
I
I
.¡:-;i. ,,,... • ...
HERR-04






1\ 1~
\ \
'---- \ 1
L_ ,__1 57.
PL.ANT A ARQUITECTÓNICA
1:100
ITJ
VISTA FRONTAL 1:150
(
7. 7
'f. / 0 1
II n7
1 /
81
-
------57.5------- 7. 7.
¡---
¡----
1 1 ~7]
$1 /L __j
VISTA LATERAL 1:150
~I21 . 1
PLANTA ARQUITECTONlCA
1;100
ITJ
VISTA FRONTAL 1,150
=
"
1 +NPT+2.82 '~rlij~~ffi~ rr=11 I
VISTA LATERAL 1,150






BARANDAL TAPANCO 3eRNIVEL
VISTA FRONTAL
ESC. 1:20
420
~----""60'--------1,-·-----"60"------l------'60"'------r·-----"60"-----...¡------"'60'----'l------"60"-----·'l------"60"-----~
Tubo~t;" c«~30ac .aoc~oenesmal'oeedcrSN 1-----.._....;;;;~~~1-----H-----·H•-----If----~
'---.... PTR nrt-
-
PORTON
VISTA FRONTAL
ESC. 1:50
110
11
11 1~
rubodet '"ced 30 badoenesmaltec:olorSI\ 1_-----.........
665
276
PTRdo2><1'~
276
ISOMETRICO
-f--
ISOMETRICO
1 f, ' '[ ' OENtXICO ''~"
1 \ . FACULIAO
TALLER CARLOS LAZO SARREIRO 1 ,_/
SENINARIODETITUt.ACION ~~
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1• lA$COTA$ A iG(N SOORf: (l0llt,IJ()
2.· lASCOTASl:Sl AHONJASn<h!OliOS
- 3- lo:5tiVELUf~N4 1l.<llo:IW~
• tw'T NI\ElOE f>~OTEI'WWOO
Pf'.. ~L .L
~~ ... _ ____ .. 1
DETALLE Ht.KHt.HIA 1 HERR-06
BARANDAL TAPANCO 3eRNIVEL
VISTA FRONTAL
ESC, 1:20
60
IU""""I¡"ct<I_Xl
PORTON
VISTA FRONTAL
ESC, 1:50
60 -¡- 60
_.,-~_.,~
, . , ,j I"
. " " ~
420
60
ISOMETR ICO
60 60 1- 60
PTI' r.l
~ .. , .,_.,~ , , • ,j 1" "" "" ~
1· ..... c.{ll ... "'"OC1!>I<,,"""'"
1," ''''COl ...... ''<O'''' .... ," '''''''''"l. - ,"""" ........ "' o"""' ....... ".,.






planta do ubicacion
osc. 1:200
. ,.
e o
alzado
UBICACION: Cocina, Planta Baja
ESP: MDF de 12 mm dlapado en formica con
bastidores de espesor de 20 y 40 mm
.. .. . "
..
l !
l
!
01 !
alzado
UBICACION: Cocina, Planta Baja
ESP:
corte
MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
clavo:
CL01
1 '"1
corte
UBICACION: Cocina, Planta Baja
ESP: MOF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
. ..
!
l
r-o
~ . ;
.1 ~
·¡
t f--F
alzado
clave:
UBICACION: Cocina, Planta Baja
CL03
ESP: MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
alzado
CL02
..
corte
clave:
CL04
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
... CABA.OOS EN EOtFtCIO DE
OEPART.AJAENfOS
1 • LASCOTAS A IG[ N S OOAE H DI!UJQ
2· LAS COTASEST/fiOioOI'.S [ I'HIETROI!I
3-• LOSNIII1:LES[STM DioOOSWIIETAIDS
-\- C~BIODLNI\ll
"" CORTE
[.E
-
METROS
.l.
CARPI~HERIA CAR-01
l.; I'.~~"~'~~""' ''''''' planta de ubicac lon ',: ." OCIA~XiCO
esc . 1:2GO ... ; .... -: f .-.cU.T"I.lOEA><QUo TIoC TlO'V\
T.lI.Ll:H c,ol<LOS I..AZO tlARREIRO le
, ." ., ., " " ., " SE"""Nl IQ DE nru ..... CION p . ,. ,. I , ,
"
?
ACA~"OOS EN ~¡¡O F'ClO DE ,
~
, ..
OU
, .. DEI'NnMl~"'-OS
),<
~
r- ~ t t t
CROQJCS DELoc;.u""""" ,
r~
- , , / , , ~~~ w '-, , r---o~ , ,
~
,
~ r-
, ,
':t~ dl 1" ~ ~r- I , , ! jer -ji .7 ,
~,
......
lA'/ alzado ",", alzado ''')f'''' '""""-"",, , ,. U'CC'ASR"'""""""'''<xtlUJO
2 - u,sCOT""'HOO"""" Hr.cTROI ... ....., ........
3.. LOI~M' .. ur .... O"""" U< •• :r...,.
UB ICACION: Cocina, Planta Baja clavo:
UBICACION: Cocina, Planla Baja clave: +- "'" "'HDr. ' '''<ll[-.w<)O
ESP: MDF de 12 mm chapado en fonnica con CLOl ESP: MDF de 12 mm dlapado en formica con CL02
-\- C_"''''N'''_
bastidores de espesor de 20 y40 mm bas tidores de espesor de 20 y 40 llYI1 X. _ . ..
'-'DEOO'''' J ,
""""'OC'Cf< -- --- --- -
.. " , " .
"
.. .. .. " ---"'--1-----"'"------- "
, , , ! --- , , ! ....... -, _.- .' , , ! ~-. = - E,,"f IClO DE DEPAR' ...... ENlOS !
~ It < ~ ::::;;;;;
, ~
! ARTLO,GA'1
~ :;;;;
I){TLAIfJ..c.o.. EOO. NEX
~
, . , , --" " . - -, . . - ' AA GUADAlUI'EARI,os M .~
alzado corte alzado ",," ... <.lIl, ....... L RE~S " "IJRt<W. .-DIC' [ .... BRU 20tO ,.~ I ~RQS 1,~
UBICACION: UBICACION :
no; "" ...
Cocina, Planta Baja clave: Cocina, Planta Baja clave: .¡:-:] .. .. ,. , ..
ESP: MDF de 12 mm chapado eo forrnica con CL03
ESP: MDF de 12 mm chapado eo formica con CL04
~
CAR-Ol bastidores de espesor de 20 y 40 mm bastidores de espesor de 20 y40 mm CARPtN"fI':RtA






planta de ubicacion
ese. 1:200
A
alzado
e D
PRWERNN9..
UBICACION: Recamara 2, Primer Nivel
ESP: MDF de 12 mm dlapado en formica con
bastidores de espesor de 20 y 40 mm
UBICACION: Recama Principal, Primer Nivel
ESP:
D
MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
corto
!
l
!
al zado
alzado
clave:
UBICACION: Veslidor Principal, Primer Nível
CL05
ESP: MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
-----:;;- .. ..
j[]
1~ 1--
corte
CLO?
•
!,
c orte
clave:
CL06
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPARTAMENfOS
1 • LASCOTAS A oG[ N S OOAEHDI!UJQ
2- LAS COTASEST/fiOioOI'.S [ I'HIETROI!I
3.• LOSNIII1:LES[STM DioOOS [NIIETAIDS
-\- C~BIODLNI\ll
"" CORTE
[ .E
-
METROS
CARPI~HERIA CAR-02
planta de ublcaclon
esc. 1:2OO
alzado
UBICACION: Recamara 2. Primer Nh'el
ESP: MDF de 12 mm chapado eo fonnica con
bastidores de espesor de 20 y 40 mm
In
111
o
I • I • I
I • I I I
alzado
,
,
,
UBICACION: Recama Principal . pÁ'Tlef Nivel
ESP:
..
D
MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y40 mm
,1
....... --
= -
~
,orto
-
alzado
clave:
UBICACION : Vestidor Principal, Primer Nivel
CL05
ESP: MDF de 12 mm chapado eo formica oon
bastidores de espesor de 20 y 40 mm
..
~-----"'--1----'-"----
j!
I ~ ¡-
",,"
clave:
CL07
•
,orto
clave:
CL06
UNl VERSIO-.o N"::IONAL Au rONON
oc IA~X iCO
TAU.EH c,oHLOS I.AZO tlAHRE'RO na.
SE""NAfl IO DE TITULACION ~
ACA~"'I.lOS EN ~¡¡O F'ClO DE
OEI'NnAN~NTOS
U' CC'ASR"'""""""'''<xtlUJQ
2 · ...... COT .... 'HOO"" ... "'"r.cTROI
3.. lOl ~Ml"UT""O""O""""'''''''
+- "'" "'HDr.""" "-.w<)O
-
AHT[AGA' 1
I){TLAIfJ..c.o.. EOO. NEX
CARPIN"fI':RIA CAR-02






planta de ubicacion
ese. 1:200
1
..
'¡ -·-
. J .. ,
- / -' / ' -!: - ' - ' - "r-.
--
~
--·-- ' / _., __ '
alzado
UBICACION: Vestidor Principal, Segundo Nivel
ESP: MDF de 12 mm dlapado en formica con
bastidores de espesor de 20 y 40 mm
'
! !
!
.. ..
"
..
1 . ..
• 1
.. ..
D
11 t
11 lf
UBICACION: Recamara Principal, Segundo Nivel
ESP: MDF de 12 mm chapado en formica con
baslidores de espesor de 20 y 40 mm
•• 1
. .. .. ' "
¡= !
~ --•
1==
clave:
CL08
: , ,,_ .. n ., -
¡....:,.... ! • ~ ;r- 1--
le'=== ! -- --
1=- ! ;r-- -- / ¡...... f- ..... -' -' - ' \==~= ! -' ' ' -' - ' ' '
corte alzado
UBICACION: Vestidor Principal, Segundo Nivel
ESP: MOF de 12 mm chapado en formca con
bastidores de espesor de 20 y 40 mm
alzado
clave:
CL09
.. .. ..
!
~
! 1
1 1
1 •• 1 .. 1 .. ,. 1
1 11 f
t
01 t 11 1
alzado
UBICACION: Cocina, Segundo Nivel
ESP: MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
. .
corte
!
!
!
!
clavo:
-
CL11
! ! rrt====;¡
J
!k!b===d !o !
corte
1 ; . . ' IUNIVERSIO.AO NACIONAl A.UTÓNONA
1 ""~ :· • ' DE NLXICO
1\. FACULIAOOEARQUtt~CtURA.
TALLER CARLOS LAZO SARREIRO 1 ,_/
SENtNARtOOE TITUt..ACtON ~~
ACABADOS EN EOtFtCIO DE
DEPARTAMENTOS
1 • LASCOTAS AIG[ N S OOAEHDI!UJQ
2- LAS CQT,••:H:ST/fiOioOI'.S [I"HIETROI!I
3.• LOSitiii1:LES[STM DioOOS [NIIETRDS
-\- C~BIOOLrtl\ll
"" CORTE
[.E
--
~100 DE OEPARTANENTOS -
ARTEAGA # 1
IXTL.AHUACA., EOO. NEX.
M ARIA GUAOAUJPE ARIAS
A()RtANA L. REYES MADRIGAl
r,:ro-~~. . \ [SC~ l"x"
DICtENBRE / 2010 1 1"50 METROS
clave: uc GAM ~1"'"",1", -.~.""""","i'L===~J~
CL010 CARPINTERIA
1
CAR-03
planta de ublcaclon
esc. 1:2OO
I • ,.
" -
. I
-
"
- . - -, . .
aludo
UBICACION: Veslidor Prindpal. Segundo Nivej
ESP: MDF de 12 mm chapado eo forrnica con
bastidores de espesor de 20 y 40 nvn
I " .. ..
•
, ,
Ub
c lave:
CL08
~...!!!......r-
.. ..
O
UBICACION: Recamara Pmdpal. Segundo Nivel
ESP:
•• I
F F--F--
MDF de 12 mm chapado en formica con
bas lidores de espesor de 20 y40 mm
.. .. "
,
, , -, . --
H:
. '. -'
--. . .
" .
",rt, alzado
UBICACION: Veslidor Prindpal . Segundo Nivel
ESP: MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
- I
,
alzado
clave:
CL09
.. .
,
,
, In
t I
~ I
alzado
UBICACION: Cocina. Segundo Nivel
ESP: MDF de 12 mm chapado en formica con
baslidores de espesor de 20 y 40 nvn
..
",rt.
D ,
t-
I ~
clave:
CL11
",,"
ACA~"OOS EN ~¡¡O F 'ClO DE
OEI'NnMl~NTOS
jer -ji .7
,. '" CC'AS R"'"OC.""" <xtlUJO
2 · ...... CCT .... 'HOO"" .... ' Hr.cTROI
3.. 'OI ~M' .. UT .... O""O"'H""'''''''
+- "'" "'HDr.""" "-.w<>C
--
E,,"f IClO DE O~PARI""'ENTOS
ART[AGA' 1
I){T LAIfJACA. EOO. NEX
OIC,[ N BRU 20lO u<;':'~ I ~ROS
clave: ¡:-:i .. ..
CL010 CARPINTI':RIA CAR·03






planta d e ubicacion
ese. 1:200
A
•l
e
UBICACION: Recamara Principal, Tercer Nivel
ESP: MDF de 12 mm dlapado en formica con
bastidores de espesor de 20 y 40 mm
alzado
/l' / 1 /
alzado corte
UBICACION: Vestidor Principal, Tercer Nivel
clavo:
UBICACION: Vestidor Principal , Tercer Nivel
ESP: MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
"' .. .
CL 12 ESP: MOF de 12 mm chapado en formica con bastidores de espesor de 20y 40 mm
.. ... ..
-
! -
! -
!
~
clave:
CL14
l
ID 1 l .1;
1-- -f
!
!
1
corte
UBICACION: Recamara Principal, Tercer Nivel
ESP: MDF de 12 mm chapado en formica con
bastidores de espesor de 20 y 40 mm
D
CL13
.. .
'·
~ .
'1
~
i,
J:
alzado
clave:
CL15
UNIVERSIDAD NACIONAl AUf ÓNONA.
DE NLXICO
... CABA.OOS EN EOtFtCIO DE
OEPART.AJAENfOS
1 • LAS COTAS A oG[N S OOAE H DI!UJQ
2- LAS COT.o•o:H :ST/fiOioOI'.S [ I'HIETROI!I
3.• LOSNIII1:LES[STM OioOOS WIIETAIOS
-\- C~BIODLNI\ll
""CORTE
[.E
-
METROS
.l.
CARPI~HERIA CAR-04
l .; I'.~~"~ '~~""' ''''''' ' ,: . " OC IA~XiCO
planta de ublcaclon
... ; .... -: f .-.cU. T"I.lOEA><QUo TIoC TlO'V\
ese. 1:200
T.lI.Ll:H c,ol<LOS I..AZO tlARREIRO le
SE"" " Nl IQ DE nru ..... CION
, ,
7 '; ,. ~~-----r-~ ' " I ACA~"OOS EN ~¡¡O F'ClO DE , ~
'~ " I 1 .. .. .. 1 DEPNnMl~"'-OS , -¡¿s; r- ,1 . CROQJCS DELoc;.u""""" ~ , t-- -- . ~~~ w / •
~t
- .. - --.. . .
':t ~ , ' 1 :;.: .. " .. ~,~ ~/ ',~ /~
~ ~~
, " .' jer "j/ ,7 • ~ I = 1::: ::: 1' " / r-- 11 ' ~~ /' ~ It / \ , ''')f'''' '""""-"",, al¡ado ,ort, alIado , ,. U'CC'ASR"'""""""'''<xtlUJO
TERC ... ....... 2 - u,s COT""'HOO"""" Hr.cTROI
UB ICACION: Vestklor Principal, TercerNilltil
clavo:
UBICACION:
3.. LOI ~M, .. ur""O""""u< •• :r...,.
Ves tidor Principal , Tercer Nivel clave: +- "'" " ' H Dr. ' '''<ll[-.w<)O
ESP: MOF de 12 mm chapado en fonnica con Cl 12
ESP: MDF de 12 mm dlapado en formica con Cl13
-\- C_"''''N'''_
bastidores de espesor de 20 y40 mm bas tidores de espesor de 20 y 40 llYI1 X. _ . ..
'-'DEOO'''' J
""""'OC'Cf< -- --- --- -
I > ..
.. '. ~ ~I I ., :: ~
"" • , f-, ,
ID O
,
f-, , ,
f- ~-t E,,"f IClO DE DEPAR' ...... ENlOS , , ~
1 ~
! ~ -
ARTLO,GA'1
ID O ! t. I){TLAIfJ..c.o.. EOO. NEX -- , ~ -- ' AA GUADAlUI'EARI,os
,~
alzado ,~, alzado
... <.lIl, ....... L RE~S "''''IJRt<W. .-DIC' [ .... BRE I 2010 ,.~ I ~RQS 1,~
UBICACrON: UBICACION :
no; "" ...
Recamara Principal. T eroor Niwl clave:
Recamara Principal. Tercer Niwl
clave: .¡:-:] .. ,. ,. . ..
ESP: MDF de 12 mm chapado eo forrnica con CL14
ESP: MDF de 12 mm chapado e!l formica con CL15
~
bastidores de espesor de 20 y 40 mm bastidores de espesor de 20 y40 mm CARPINTI':RIA
CAR,04






DETALLES DE PUERTA DE TAMBOR
ESC. 1:25
o
oi
0.75
UBICACION: Puerta de Madera. 75 cm
= 9
ESP: Puerta de tambor, con madera de pino
embisagrada a 90" acabado en barniz natural.
clave:
CL04
/1::::::-:.:::::·.::.-·~­
l , ...... ~ .·:. : .. ::.'f ·-~·-~-
PLANTA
0.80
= 9
L_.__ ___ ___,
UBICACION: Puerta de Madera, 80 cm
ESP: fPIIRiMI de tambor, con madera de pino
e mbisagrada a 90° acabado e n barniz natural.
1 ~~=·--
~-··-··-·r.r -=o==--··...,•·-·•-•-
~··~- ~ ' .. >:.·. '. :·.: . j ALZADO
clave:
CL06
p . . ·:·--4
1 UBICACION:
1 ESP:
0.90
L_.__ ____ __.
Puerta de Madera, 90 cm
~~RilA! de tambor, con madera de pino
embisagrada a 90" acabado en barniz natural.
clave:
CL07
1 ; _ . ' [UNIVERSIDAD NACIONAl AUTÓNONA
1 ""~ :· • ' DE NLXICO
1\. FACULIAOOEARQUit~CtURA.
TALLER CARLOS LAZO SARREIRO 1 ,_/
SENINARIOOETITUt.ACION ~~
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1- LASCOTAS A IGEN SOOAEHDI!UJQ
2- LAS COT.o•o:H:ST/fiOioOI'.S EI'HIETROI!I
3.• LOSNIII1:lESESlM DHJOS[NKTRDS
-\- C~BIOOLNI\ll
""CORTE
[.E
~100 DE DEPARTMIENlOS -
ARTEAGA # 1
IXTL.AHUACA., EOO. MEX.
M ARIA GUADAUJPE ARIAS
AORIAN.A L- RCY'CS ~AORIGAl
r,:ro-u. _ ¡ csc~ \"x"
DICICN BRC / 2010 1 1:25 METROS
CARPi r-H ERIA
PUERTAS
.L .l.
1 CAR-05
DETALLES DE PUERTA DE TAMBOR
Ese. 1:25
015
-•
UBICAcrON: Puerta d6 Madera, 75 cm
ESP: Poorta de tambor, CQIl madera de pino
embisagrnda a 90' acab<ldo en barniz natul<ll.
clave:
Cl04
PLANTA
0.00
.-1-1 ---1
-=> •
UBrCACION: Puerta de Madera, 80 cm
ESP: II'jijl!\o de tambor, con madera de pino
embisagrnda a 90' acabado en bamiz natul<ll.
clave:
Cl06
r---"O..,oo,-_
-=> •
UBICAcrON: Puerta de Madera. 90 cm
ESP: I'jijl!\o de tambor, 0C>I1 madera de pino
embis<l'¡lrada a 90' acabado en bamiz natural
clave:
Cl07
ACA~"OOS EN ~¡¡OF'ClO DE
OEPNnMl~NTOS
U'CC'AS R"'""""""'''<xtlUJO
2 · ..... COT .... 'HOO""""'" r.cTROI
3.. lOl ~Ml"UT""O""O". ""'''''''
+- "'" ... nDr.""""-.w<)O
E,,"f IClO DE D~PAR I"'-'ENTOS
ART[AGA' 1
I){T uo,lfJACA. EOO. '-'EX
DIC'[ .... BRU 201O 1:Z5 I ~ROS
CARP! I'<TERIA
PUERTAS
CAR-OS






VISTA EN PLANTA
ESC. 1:10
loADF de 12 mm CIUipadoQI"I for'tiWcA
Bastidor de madeni da 40mm
Brida aomada pan~ atornillar
Tubo cromado de 1" para colgar
NOF 12 mmjaqueaoo en blanco ;wa cap-a
VISTA LATERAL
ESC. 1: 20
"' "' N
so;
"' ~
+----
so;
~
1
1
_____/
/
- __/
f6
~
/
/
~
- ,______
62
/
~
~
VISTA FRONTAL
ESC. 1:20
1
-
122
244
60
r
L
244
- 122
""'"""'"m"""'do"""m~
MDF oe 12 mm<:Mp$(10enfon'1'18110!1 ------.........
+----
'-....._
B<lda cr~"""'~""'"'""~ l uboctOm&<JOde1"P!W8CI:li9<W __/
MOF12mmla..,..do~O•~--... ~
--
~
1 1
1 1 1 1 1 1
60
ISOMETRICO
ESC. 1:25
62
r
L
UNIVERSIDAD NACIONAl AUf ÓNONA
DE NLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1• lA$COTA$ AiG(NSOORf: (l 0 llt,IJ()
2.· lAS COTASl:S l AHONJASn<h!OliOS
3-Lo:5tiVELUf~N4 1l.<llo:IW~
MEfROS
.l.
DETIULE CARP!N 1 ERIA CAR-06
VISTA EN PLANTA
ESC. 1:1 0
.... DF 'l m"'_oo.., blanoo;tOfllcajononl
VISTA LATERAL
ESC. 1: 20
~
¡g¡
~ ~ N
~
V
~
,- f--/
~ V ~
~
V
- t--
~
N
62
1/
VISTA FRONTAL
ESC.1 :20
1- 122
~
"'OF.,. ' Zmm-.,..., .... /oo"tMI<a __
-"---~
~
... OF 'Z ............. _ .. "'._ ..... cajononI
fl 11
¡ 1 11
244
00
244
I
B ... _.,.m_ .. .a.wn~
"-
/
'"""""""'- ".,._.,..,....~
~
1
.
[[1
1
11 1 1 1
00
ISOMETRICO
ESC. 1:25
1
62 -
UNlVERSID,o,o N"'::ION"L ,o.u rONON
OC IA~X ICO
T.lI.LEH c,oHLOS L..O.ZO B.O.HRE'RO na.
SE"" NNI 'O DE nrU ..... CION ~
ACA~"OOS EN ~¡¡OF'ClO DE
OEI'Nn-"N~NTOS
, ...... C.{ll ... "'"OC1!>I<,,""""'"
l .· ''''COl .... ' .... O'''' .... ,"'''''''''"
l. · ',,"".""'''''''' 0'''''''''''''''''''
E,,"fIClO DE DEP,I.Rl " "'ENTOS
AHT[,o.GA' t
I){T ..... IfJACA. EOO. NEX
CAR-06






VISTA EN PLANTA
ESC. 1:10
Bastida de madera d8 40mm
NOF de 12 mm c ha pado en
_/
-g
NOF 12 mmjaquaaoo en blanco pan~ ca;ooera
VISTA LATERAL
ESC. 1: 20
60
5l
r-
"' ~
e-
5l
1
1
1
1
1
1
1
/
__./
-
75,5
V
¡---......__
VISTA FRONTAL
ESC. 1:20
[ -
11
242 -- -
121 -j-
242
90 75,5
N OF da 12 m m chapadoenfarn8ica _/ ~---_/
MDF 12 mmlaqueado ao blanco paracajonln
121
-·l
1
~
ISOMETRICO
ESC. 1:25
5l Ba~tidOf de madera de 40mm /
"' .., N "' ~
5l
J\1 0f'de 12mmchapadoenbmaic:a ~
MDF de 12 mm chapado en for .,.~
MOF 12mmlli0Uftado a jlt ancopamcajonenll
11 -.
~4 bl81'100pólfAca,oner1'1 ---.
-¡
UNIVERSIDAD NACIONAl AUf ÓNONA
DE MLXICO
ACABADOS EN EOtFtCIO DE
OEPART ... MENTOS
1 • lA$COTA$ A iG(NSOORf:(l0llt,IJ()
2.· lAS COTASl:S lAHONJAS n <h!OliOS
3-Lo:5tiVELUf~N4 1l.<llo:IW~
N EfROS
.l.
DETIULE CARP!N 1 ERIA CAR-07
VISTA EN PLANTA
Ese. 1:10
,---./
NDF ... 12 mmd1 oporo .. f<:<.-::.
V
f---'
~
NDF I2 m"';_"".., .. ~~-
VISTA LATERAL
Ese. 1: 20
60
~
~
~
~
~
¡--
755
V
t--
VISTA FRONTAL
Ese. 1:20
~-
242
'" 1-
242
90 75,5
V
NDF"" 2mmo .. .,.oo",--" ~ NDFde I2 mmo"poOO"'--" ~
NDF I2 m".;_"".., ... ""' ..... cop.....
'"
~
ISOMETRleo
Ese. 1:25
~ S'''idor'''_do.¡()oo,~
'¡D~ ... , Zmmo .. poOO..,brn<oiao ~
~ ~ MDFdoI2mmd1 • .,.oo .. f< ¡..~ N
.""' ..... 00;0.-.
t--
... ""'''''"'*''''''''
~
"---L
1
,/
1· ...... c.{ll ... "'"OC1!>I<,,"""'"
Z.· ''''COl ..... '''O'''' ... ,"'''''_
l. ' ',,"".""'''''''' 0'''''''''''''''''''
CAR-07






 - Vista Baño P.B. -Vistas Cocina P.B.7.10 Reporte Fotográfico





















CAPÍTULO VIII: PRESUPUESTO



“ La fantasia siempre interviene, pero invariablemente basada en el conocimiento de los materiales ”
¯ Robert William Scott


“En materiales de contrucción no hay material viejo, son tan nuevos el aluminio y concreto como el adobe y ladrillo, lo que es
nuevo es la manera de usarlos”
¯ Ignacio Diaz Morales


“ Escucha al hombre que trabaja con sus manos. El sera capaz de mostrarte la mejor manera de hacer las cosas ”
¯ Louise Kahn






8_1 PRESUPUESTO ESTIMADO OBRA NEGRA
OBRA NUEVA 288m2
COSTOS DE OBRA NEGRA
partida cantidad unidad costo IMPORTE PARCIALES
ESTIMADO
PERMISOS Y LICENCIAS $ 18,000_00
Licencia de Construcción 1.00 m2 16,000.00 $ 16,000.00
Sindicato de Trabajadores 1.00 lte 2,000.00 $ 2,000.00
PRELIMINARES $ 15,500.00
Demolición 50.00 m2 250.00 $ 12,500.00
Trazo y Nivelación 120.00 m2 25.00 $ 3,000.00
CIMENTACION $ 68,990.00
Excavación 62.00 m3 110.00 $ 6,820.00
Rellenos y Compactaciones 54.00 m2 95.00 $ 5,130.00
Comentación 62.00 m2 920.00 $ 57,040.00
ESTRUCTURA $ 569.110.00
Columnas y Trabes 410.00 rol 550.00 $ 225,500.00
Castillos 81.00 rol 250.00 $ 20,250.00
Muros y Divisiones 446.00 m2 280.00 $ 124,880.00
Losas 306.00 m2 580.00 $ 177,480.00
Cisternas LOO !te 21,000.00 $ 21,000.00
ALBAÑILERIA $ 64,140.00
Firmes m.oo m2 180.00 $ 20,340.00
Azoteas 73.00 m2 600.00 $ 43,800.00
IMPERMEABILIZACIÓN 73.00 m2 210.00 $ 15,330.00 $ 15,330.00
1NST ALACION ELECTRICA $ 66,720.00
Instalación Eléctrica 130.00 sal 480.00 $ 62,400.00
Teléfono e lnterfón 9.00 sal 480.00 $ 4,320.00
INSTALACION HIDROSANITARIA $ 174,300.00
Hidrahulica 45.00 sal 2,100.00 $ 94,500.00
Sanitaria 27.00 sal 2,100.00 $ 56,700.00
Gas ll.OO sal 2,100.00 $ 23,100.00
SUBTOTAL OBRA NEGRA $ 992,090.00
HONORARIOS 15% $ 148,813.50
TOTAL DE OBRA NEGRA CON INSTALACIONES $ 1,140,903.50
COSTO POR M2 DE CONSTRUCCIÓN obra negra $ 3,961.47
8.1 PRESUPUESTO ESTIMADO OBRA NEGRA
OBRA NUEVA 288 m2
COSTOS DE OBRA NEGRA
partida cantidad unidad costo IMPORTE PARCIALES
ESTIMADO
PERMISOS Y LICENCIAS $ 18,000.00
Ucencia de Construcción 1.00 m2 16,000.00 $ 16,000.00
Sindicato de Trabajadores 1.00 Ite 2,000.00 $ 2,000.00
PRELIMINARES $ 15,500.00
Demolición 50.00 m2 250.00 $ 12,500.00
Trazo y Nivelación 120.00 m2 25.00 $ 3,000.00
CIMENTACION $ 68,990.00
Excavación 62.00 m3 110.00 $ 6,820.00
Rellenos y Compactaciones 54.00 m2 95.00 $ 5,130.00
Comemación 62.00 m2 920.00 $ 57,040.00
ESTRUCTURA $ 569,1l0.00
Columnas y Trabes 410.00 ml 550.00 $ 225,500.00
Castillos 81.00 ml 250.00 $ 20,250.00
Muros y Divisiones 446.00 m2 280.00 $ 124,880.00
Losas 306.00 m2 580.00 $ 177,480.00
Cisternas l.OO Ite 21,000.00 $ 21,000.00
ALBAÑ1LERIA $ 64,140.00
Firmes 113.00 m2 \80.00 $ 20,340.00
Azoteas 7100 m2 600.00 $ 43,800.00
IMPERMEABILIZACIÓN 7100 m2 210.00 $ 15,330.00 $ 15,330.00
INSTALACION ELECTRICA $ 66,720.00
Instalación 8éctrica 130.00 sal 480.00 $ 62,400.00
T eJéfono e Interfón 9.00 sal 480.00 $ 4,320.00
INSTALACION HlDROSANIT ARIA $ 174,300.00
Hidrahulica 45.00 sal 2,100.00 $ 94,500.00
Sanitaria 27.00 sal 2,100.00 $ 56,700.00
Gas U.OO sal 2,100.00 $ 23,100.00
SUBTOTAL OBRA NEGRA $ 992,090.00
HONORARIOS 15% $ 148,813.50
TOTAL DE OBRA NEGRA CON INSTALACIONES $ 1,140,903.50
COSTO POR M2 DE CONSTRUCCiÓN obra negra $ 3,961.47




8.2 PRESUPUESTO ESTIMADO OBRA BLANCA Y ACABADOS
OBRA NUEVA 288 m2
OBRA BLANCA Y ACABADOS
partida cantidad unidad costo IMPORTE PARCIALES
ESTIMADO
ACABADOS $ 415,770.00
Pisos 278.00 m2 370.00 $ 102,860.00
Zoclos 198.00 ml 160.00 $ 31,680.00
Lambrines baños y cocinas 175.00 m2 370.00 $ 64,750.00
Aplanados exteriores, baños, cocinas 537.00 m2 140.00 $ 75,180.00
Boquillas y remates 245.00 ml 60.00 $ 14,700.00
Yeso 545.00 m2 120.00 $ 65,400.00
Pintura 1,020.00 m2 60.00 $ 61,200.00
CARPINTERIA $ 179,600.00
Puertas 11.00 pza 3,300.00 $ 36,300.00
Closets 7.00 lte 20,000.00 $ 140,000.00
Chapas y Herrajes U.OO Ite 300.00 $ 3,300.00
HERRERIA Y CANCELERIA $ 359,740.00
Puerta de Garage 1.00 pza 35,000.00 $ 35,000.00
Aluminio y Ctistal UO.OO m2 1,500.00 $ 165,000.00
Canceles de baño 4.00 pza 6,000.00 $ 24,000.00
Barandales 19.30 m2 1,800.00 $ 34,740.00
Puertas exteriores 3.00 pza 4,500.00 $ 13,500.00
Escalera Principal 1.00 pza 80,000.00 $ 80,000.00
Escalera Marina 1.00 pza 6,000.00 $ 6,000.00
Cubierta Ducto Instalaciones 1.00 pza 1,500.00 $ 1,500.00
MUEBLES Y ACCESORIOS $ 172,200.00
Lamparas y Accesosrios 130.00 pza 300.00 $ 39,000.00
Interfón 4.00 pza 2,500.00 $ 10,000.00
w.c. 5.00 pza 2,000.00 $ 10,000.00
Lavabo 5.00 pza 1,000.00 $ 5,000.00
Regaderas 4.00 pza 800.00 $ 3,200.00
Cocina Integral 3.UU Ite 35,UUU.00 $ lU5,UUU.UU
SUBTOTAL obra blanca y acabados $ 1,127,3JO.00
HONORARIOS 15% $ 169,096.50
TOTAL OBRA BLANCA Y ACABADOS $ 1,296,406.50
8.3 RESUMEN FINANCIERO
PROYECTO EJECUTIVO 5% valor de la obra $ 12l,865.50
TOTAl GENERAL $ 2,559,175.50
COSTO POR M2 TOTAL DE OBRA REAUZADA $ 8,886.03




C O N C L U S I O N E S



El desarrollo de la presente tesis constituye, en términos académicos, la culminación de la carrera profesional; y aunado a ello, este ejercicio
refleja el inicio de la experiencia en la vida laboral. La arquitectura que aquí se expone muestra ser una proyección de la vida misma, con
conocimiento esencial de problemas biológicos, sociales, emocionales, técnicos y económicos de un cliente con necesidades concretas.
Responde como un estímulo que incita a vivir, recorrer y experimentar los espacios y ambientes creados, demostrando cabalmente el manejo
y comprensión global e integral de la disciplina, de su contexto e historiedad como ejercicio de la práctica arquitectónica, empleando las
herramientas de conocimiento que durante este apasionante proceso se ha adquirido











“Hemos trabajado con la esperanza de que nuestra labor coopere en la gran tarea de
dignificar la vida humana por los senderos de la belleza y contribuya a levantar un dique
contra el oleaje de la deshumanización y vulgaridad”

 Luis Barragán





REFERENCIAS / BIBLIOGRAFÍA


• Monografía de Ixtlahuaca, Edo. de México. Sánchez Blas, Joaquín. Estudio Histórico de la Zona Mazahua. Biblioteca Mexiquense del
Bicentenario. 2008
• Información General del Municipio de Ixtlahuaca, Edo. de México
 http://e-local.gob.mx/work/templates/enciclo/EMM15mexico/municipios/15042a.html
• Plan Municipal de Desarrollo Urbano de Ixtlahuaca, Edo. de México 2003
http://seduv.edomexico.gob.mx/planes_municipales/ixtlahuaca/doc-ixtlahuaca.pdf
• Programa de Ordenamiento Ecológico Local del Municipio de Ixtlahuaca, Edo. de México
http://ixtlahuaca.gob.mx/ixtlabita/introduccion.php
• Programa de Ordenamiento Ecológico Local del Municipio de Ixtlahuaca, Edo. de México 2008
http://ixtlahuaca.gob.mx/ixtlabita/docs/caracter.pdf
• Plano de Uso de Suelo según Plan de Desarrollo Urbano
 http://seduv.edomexico.gob.mx/planes_municipales/ixtlahuaca/E-2A%20Layout1%20%281%29.pdf
• Tipologías Arquitectónicas. Articulo Revista Web http://www.arqhys.com/contenidos/arquitectonicas-tipologias.html Dra. Arq. Eva Acosta
• Miquel Adrià, Felipe Leal, Teddy Cruz, Julio Gaeta. Higuera + Sánchez. Arquine + Editorial RM 2005
• Arnal, Luis. Reglamento de Construcciones para el Distrito Federal. Trillas, 2003
• Neufert, Ernst. El Arte de Proyectar en Arquitectura. Ediciones G. Gill. 1998
• Fonseca, Xavier. Las Medidas de una Casa – Antropometría de la vivienda. Editorial Pax México. 2002
• Lista de Precios de Mano de Obra del Sindicato Único de Trabajadores de la Construcción del D.F. Año 2012


http://e-local.gob.mx/work/templates/enciclo/EMM15mexico/municipios/15042a.html
http://seduv.edomexico.gob.mx/planes_municipales/ixtlahuaca/doc-ixtlahuaca.pdfhttp://ixtlahuaca.gob.mx/ixtlabita/introduccion.php
http://ixtlahuaca.gob.mx/ixtlabita/docs/caracter.pdf
http://seduv.edomexico.gob.mx/planes_municipales/ixtlahuaca/E-2A%20Layout1%20%281%29.pdf
http://www.arqhys.com/contenidos/arquitectonicas-tipologias.html
	Portada
	Índice
	Introducción
	Objetivos
	Justificación
	Capítulo I. Análisis del Sitio
	Capítulo II. Tipología Arquitectónica
	Capítulo III. Análogos-Edificios de Departamentos
	Capítulo IV. Emplazamiento / Terreno
	Capítulo V. Programa Arquitectónico
	Capítulo VI. Anteproyecto
	Capítulo VII. Proyecto Ejecutivo
	Capítulo VIII. Presupuesto
	Conclusiones
	Referencias/Bibliografía
