(NI: 0613)
Caderno 02
Física 03
Tópico 04
vestibulares
Questão 05
Nível: fácil
Assunto: 5.24.56
a) “A” representa o trabalho realizado; “B” representa o
calor cedido pela fonte quente e “C” o calor rejeitado
para a fonte fria.

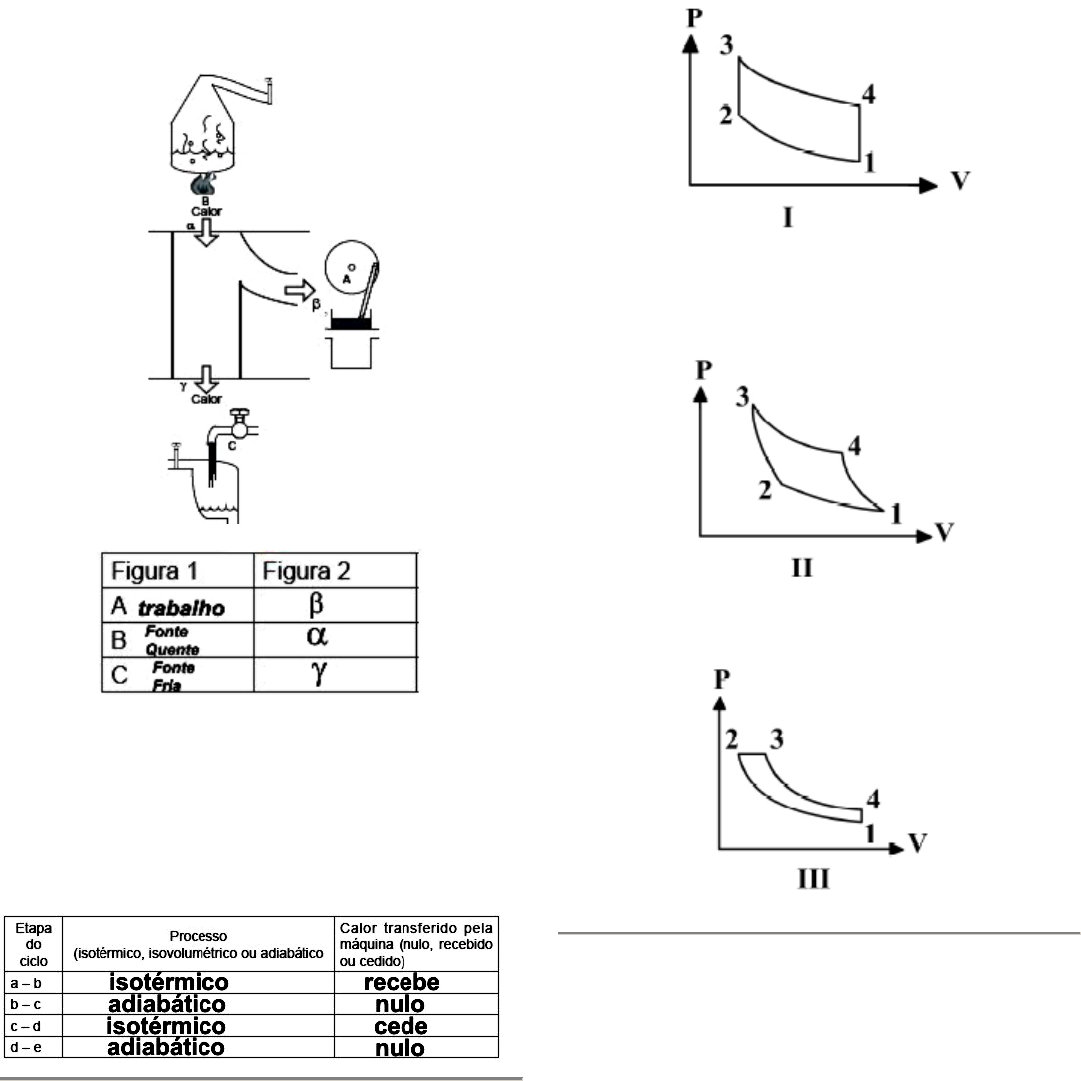

Veja o esquema representativo abaixo:
Preenchendo a tabela temos:
As etapas reversíveis do ciclo de Carnot são:
Isotérmicaadiabáticaisotérmicaadiabática
Caso seja uma máquina térmica que opera no sentido
horário, ou seja, parte do calor cedido pelo sistema é
para realizar trabalho e outra parte é rejeitada para
fonte fria temos quanto ao calor transferido pela máqui-
na:
Recebenulocede nulo
Portanto a tabela fica:
(NI: 0614)
Caderno 02
Física 03
Tópico 04
vestibulares
Questão 06
Nível: fácil
Assunto: 5.24.56
Vemos que a I tem duas isométricas, ou seja, não vari-
am o volume (ciclo de Otto): de 41 e 23
Vemos na II que esta se assemelha ao ciclo de Carnot,
embora não seja possível assegurar visivelmente que:
3-4 isotérmica 4-1 adiabática
1-2 isotérmica e 2-3 adiabática
Porém, é bem razoável a afirmativa.
Vemos na figura III que existe um processo isobárico 23
e outro isométrico 41 (Diesel)
Resposta letra (e)
