Exerćıcio 1 (E1.1)
1. Defina, sucintamente, o que é um sistema digital e suas
principais caracteŕısticas.
2. Descreva, resumidamente, os principais elementos ne-
cessários para a conversão de informações analógicas
para digitais.
3. Apresente, sucintamente, as etapas necessárias para a
conversão entre as bases numéricas tipicamente utiliza-
das em sistemas digitais.
4. Utilizando a técnica do complemento de 2, efetue as
seguintes operações:
a) 1101110 - 101110
b) 1001100 - 110101
c) 1011,110 - 110,001
d) 10001,001 - 101,111
5. Quantos bits são necessários para codificar:
a) 30 elementos
b) 155 elementos
c) 310 elementos
d) 835 elementos
6. Os endereços das posições de memória de um computa-
dor são números binários que identificam cada posição
da memória onde um byte é armazenado. O número de
bits que constitui um endereço depende da quantidade
de posições de memória. Visto que o número de bits
pode ser muito grande, o endereço é especificado em
hexa em vez de binário.
a) Se um computador tem 32 bits de endereço, quan-
tas posições diferentes de memória ele tem?
b) Quantos d́ıgitos hexa são necessários para repre-
sentar um endereço de uma posição de memória?
c) Qual é o endereço, em hexa, da posição de
memória número 512?
d) Qual o número da posição de memória quando o
endereço é 0xF0F0?
7. Converta para a representação de números em ponto
flutuante, padrão IEEE 754, precisão simples, os se-
guintes números reais:
a) 13,13
b) 32,125
c) 128,015625
d) 230,5

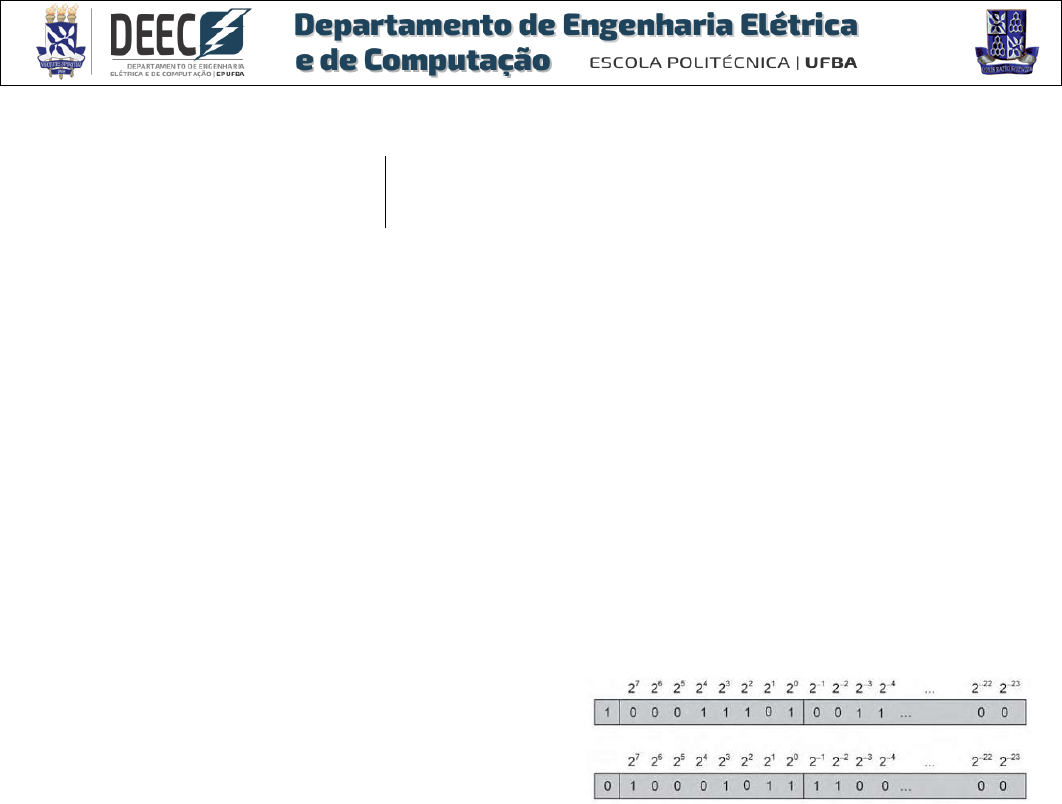

8. Converta em decimal os valores representados no
padrão IEEE 754:
9. Determinada planta industrial dispõe de um CLP (Con-
trolador Lógico Programável) reponsável, dentre outras
funções, pelo controle de temperatura de tanques que
armazenam produtos inflamáveis. Certo dia, a IHM
(Interface Homem Máquina) deu defeito e você pre-
cisa verificar se a temperatura se encontra dentro de
valores operacionais permisśıveis, para em seguida aci-
onar um sistema de refrigeração, caso necessário. Para
isso, você acessa a memória do dispositivo em endereço
conhecido e recupera a temperatura atual através de
um registrador de 32 bits que mantém dados de tem-
peratura de acordo com o padrão IEEE 754, precisão
simples.
a) Sabendo-se que uma situação perigosa deve ser
detectada a partir de 40◦ C, qual providência deve
ser tomada ao ler 0x42340000 ?
b) Sabe-se que para atuar um sistema de refri-
geração externa é preciso armazenar o valor de-
cimal 125,125 em um outro registrador, obtenha
tal valor de acordo com o referido padrão.
10. Froneça uma breve descrição dos recursos de memória
do sistema computacional que você utiliza nas aulas
remotas.
