Universidade do Vale do Sapucaí
Engenharia de Controle e Automação
	Disciplina: Instrumentação e Controle
	Período: 6º
	Professor(a): Hulisses Boneti Marcon
	Data: 24/09/21
	Nome do(a) aluno(a):
	Matrícula:
	Nota da atividade:
	Data da Entrega: 24/09/21
	Nota Revisada:
ATIVIDADE - Calibração de manômetros:
Esta prática consiste em desenvolver técnicas e habilidades no manuseio com instrumentos indicadores de pressão, estes que estão presentes em vários pontos dos processos industriais. Lembramos que por se tratar de trabalho com duto pressurizado, devemos tomar os devidos cuidados para que não ocorra acidentes.
O Equipamento

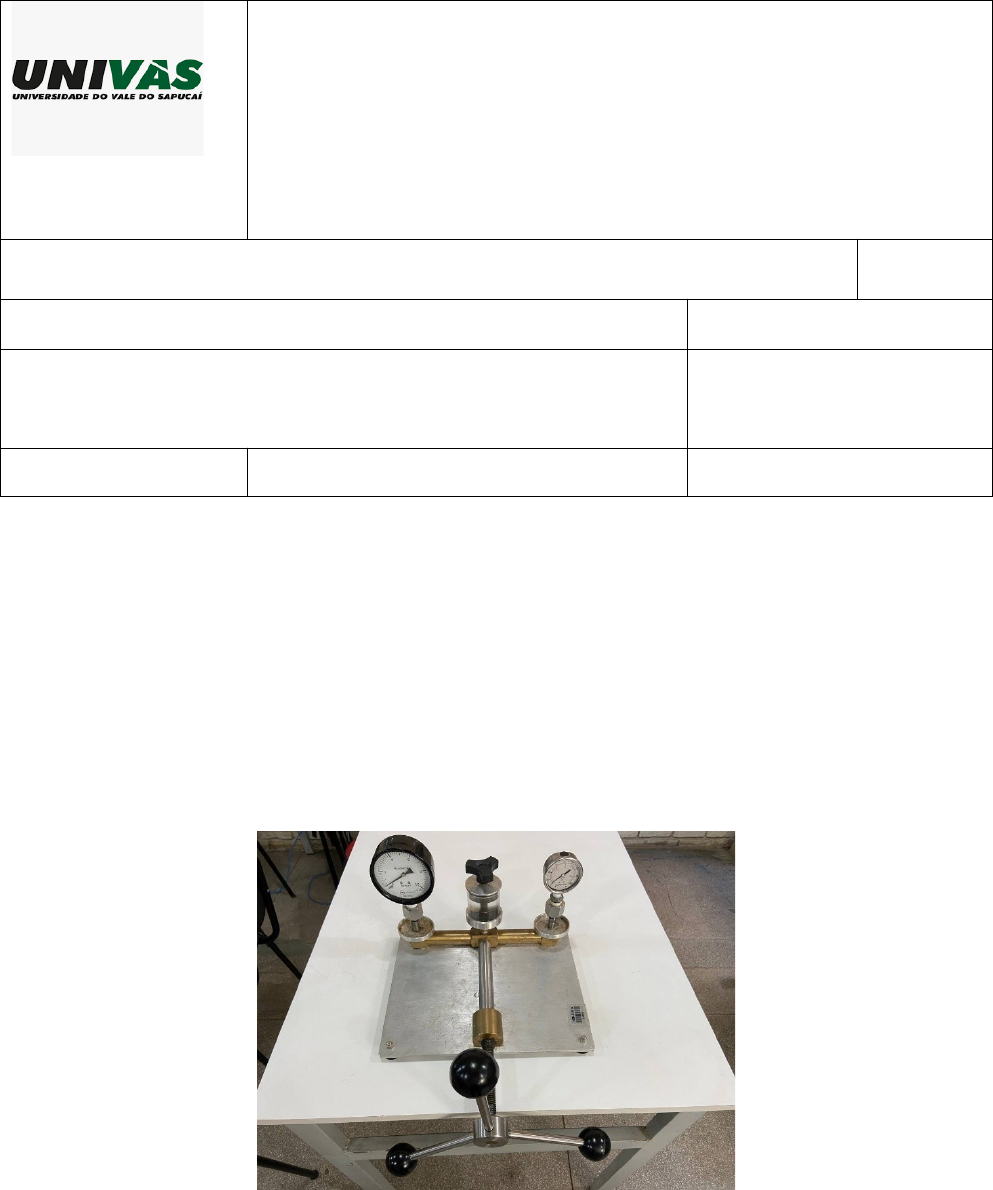

Figura 1 - Bomba de calibração de equipamentos de pressão.
- A bomba de calibração possui dois manômetros. Do lado direito, um manômetro padrão. Do lado esquerdo, o manômetro que você irá calibrar.
Planilha de Calibração
Faça uma verificação inicial do manômentro em teste anotando os valores para cada faixa definida no Quadro 1.
Exemplo:
	Leitura Ascendente:
Manômetro Teste
3,2 kgf/cm2
Manômetro Padrão
2 kgf/cm2
	Leitura Descendente:
Manômetro Padrão
2 kgf/cm2
Manômetro Teste
3,1 kgf/cm2
	Valor aplicado
	Leitura ascendente
	Leitura descendente
	Histerese
	Kgf/cm2
	%
	Kgf/cm2
	Erro Kgf/cm2
	% span
	Kgf/cm2
	Erro Kgf/cm2
	% span
	Kgf/cm2
	%span
	2
	20
	3,2
	1,2
	12%
	3,1
	1,1
	11%
	0,1
	0,1
Fórmulas:
Valor Aplicado = span x percentual
Erro = Valor de Teste – Valor Padrão
%span = 100 x (Erro / span)
Agora é sua vez:

	Ao ver esse símbolo, você deve OBSERVAR o instrumento indicado.

	Ao ver esse símbolo, você deve CALCULAR o valor.
	Faixa de Medida (Range):
	Limite Inferior =
	Limite Superior =
	Unidade =
	Alcance (span):
	Limite Superior – Limite Inferior =
Procedimentos:
1.1. Gire levemente o volante da bomba no sentido horário até o manômetro padrão sair do 0 kgf/cm². Cuidado: enquanto estiver em giro horário, não gire reversamente.
1.2. Continue girando até atingir os valores conforme a coluna 1 do quadro 1 e anote os valores obtidos no manômetro de teste na coluna 2 (leitura ascendente).
1.3. Agora chegamos no valor máximo (ascendente).
1.4. Igualmente ao passo 2, gire levemente o volante da bomba no sentido anti-horário, conforme os valores da coluna 1 do quadro 1 e anote os valores obtidos no manômetro de teste na coluna 3, até atingir o 0 kgf/cm².
	Coluna 1
	Coluna 2
	Coluna 3
	Coluna 4
	Valor Padrão
Manômetro Padrão
	Leitura ascendente
Manômetro Teste
	Leitura descendente
Manômetro Teste
	Histerese

Kgf/cm2
	%

Kgf/cm2

Erro Kgf/cm2

% span

Kgf/cm2

Erro Kgf/cm2

% span

Kgf/cm2

% span

	0









	20









	40









	50









	60









	80









	100








Quadro 1: Valores coletados da leitura inicial (sem ajustes).
Memória de Cálculo:
Calibração do Manômetro Teste
1. Para proceder com ajustes necessários ao instrumento siga os tópicos abaixo:
1.5. Zere a pressão do sistema, usando como referência a medida do Manômetro Padrão em 0.
1.6. Com o saca-ponteiros retire o ponteiro do manômetro teste.
1.7. Recoloque o ponteiro posicionando-o no ponto zero marcado na caixa do manômetro teste. Esta operação é simples pois o ponteiro possui encaixe conico basta posicioná-lo dando uma leve pressionada em direção ao eixo.
Verificando a calibração
	Valor Padrão
Manômetro Padrão
	Leitura ascendente
Manômetro Teste
	Leitura descendente
Manômetro Teste
	Histerese

Kgf/cm2
	%

Kgf/cm2

Erro Kgf/cm2

% span

Kgf/cm2

Erro Kgf/cm2

% span

Kgf/cm2

% span

	0









	20









	40









	50









	60









	80









	100








Memória de Cálculo:
Finalização
Agora que a calibração já foi feita, você deverá descalibrar novamente o manômetro teste. Para isso, retire novamente o ponteiro e coloque num valor diferente.
