1

DM4610/DM4615 – RG Profile via OLT
Quick Reference – Rev 1.1
www.datacom.ind.br
Overview
Este documento tem o objetivo de demonstrar o procedimento de
configuração do profile GPON RG Profile (Residential Gateway), o
qual possibilita criar profiles para aplicação dos parâmetros de
PPPoE, IP Fixo, DHCP, Bridge e WLAN diretamente a ONU DM984-
420 e DM984-422, sem a necessidade de configuração da própria
ONU.

Cenário de Referência

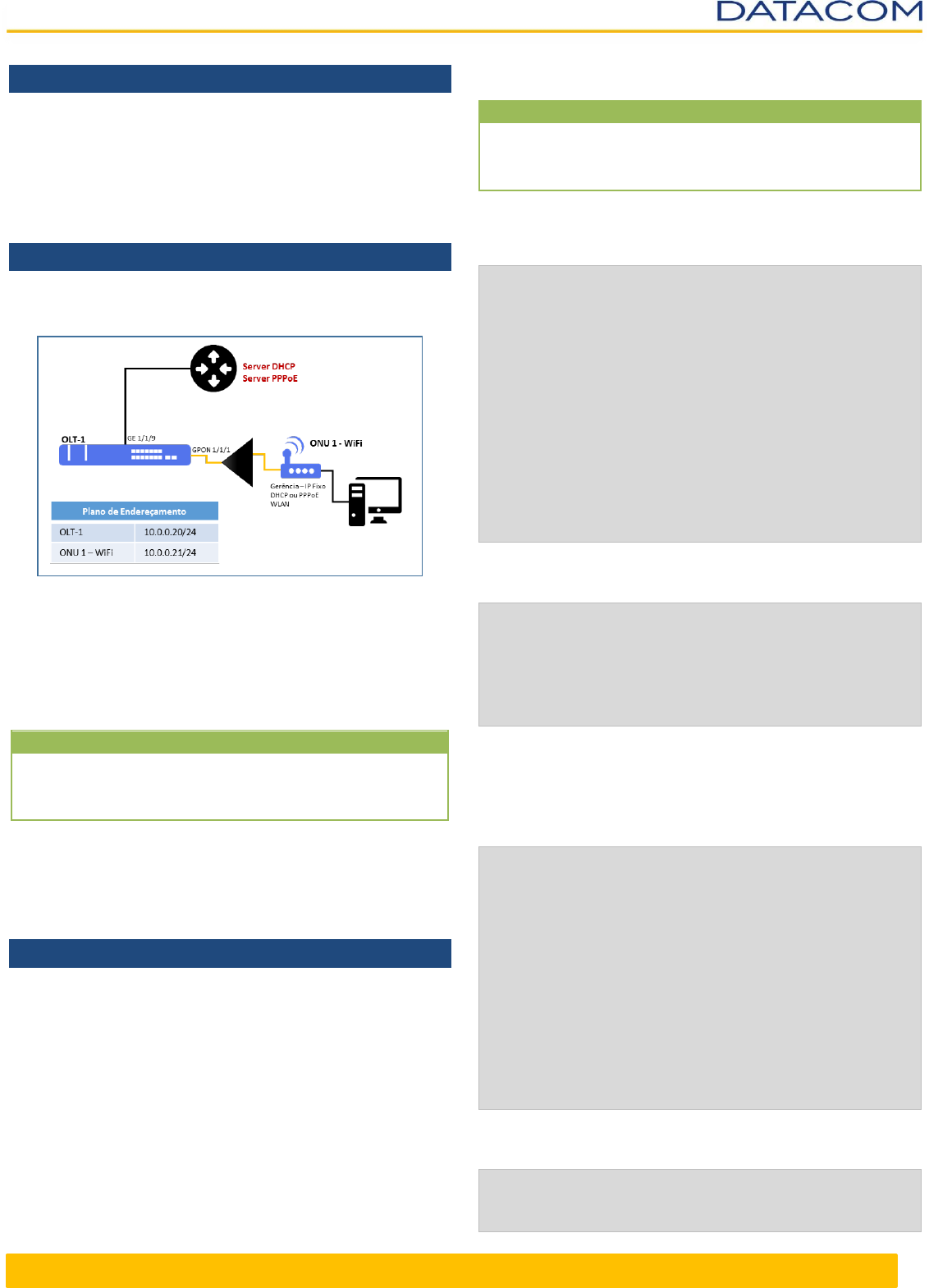

A figura 1 ilustra o cenário utilizado para demonstração de todas as
configurações envolvidas.


Figura 1 – Cenário de Referência
A ONU DM984-422 (Router/WiFi) é identificada pelo nome ONU1–
WiFi na topologia.

Os firmwares utilizados nos equipamentos do cenário de referência
são descritos na tabela 1.

MODEL FIRMWARE VERSION
OLT DM4610 4GPON/8GPON 4.2
OLT DM4615 16 GPON 4.2
ONU DM984-42x 4.0.4
Tabela 2 - Versão de firmware

Todos os modelos de OLT possuem a mesma sintaxe de comandos,
independente da sua capacidade de portas GPON.

Configurações
Para a demonstração será considerado que há conectividade entre
o PC e a OLT através da interface MGMT ou da porta console para
a realização das configurações.

A ONU obrigatoriamente deverá estar com a versão 4.0.4.

Todos os profiles gpon obrigatórios, service vlan e service-port já
estão configurados na OLT e os serviços disponíveis no seu line-
profile abrangem PPPoE ou DHCP, IP Fixo para gerência e Bridge.
Em caso de dúvidas, consulte a documentação Datacom.

Os IDs escolhidos para as VLANs são apenas ilustrativos e deve ser
substituído pelo ID utilizado em sua rede, bem como os endereços
IP informados.

SERVIÇO VLAN
Gerência 4094
PPPoE 2612
DHCP 2809
Tabela 2 – VLANs
Para a configuração de um RG Profile para PPPoE com WLAN:

config
 profile gpon rg-profile PPPoE_Wlan_Router_WiFi
 wan-pppoe-connection PPPoE-clientes
 auth-type auto
 firewall
 nat
 username usuario-pppoe
 password senha-pppoe
 vlan-mux vlan 2612 cos 0
 wlan wl0
 ssid custom DATACOM-PPPoE
 network-auth open
 top
 interface gpon 1/1/1
 onu 1
 rg-profile PPPoE_Wlan_Router_WiFi
 top
commit

Caso seja necessário trocar o usuário e a senha do PPPoE, utilize:

interface gpon 1/1/1
 onu 1
 rg-profile PPPoE_Wlan_Router_WiFi
 rg-profile-override-settings
 wan-pppoe-connection PPPoE-clientes username <novo-
usuario-pppoe> password <nova-senha-pppoe>
 top
commit

O usuário do PPPoE pode conter até 64 caracteres e o password até
32 caracteres.

Para a configuração de um RG Profile para DHCP com WLAN:

config
 profile gpon rg-profile DHCP_Wlan_Router_WiFi
 wan-ip-connection DHCP-clientes
 ipv4 dhcp
 firewall
 nat
 primary-dns 10.0.0.20
 vlan-mux vlan 2809 cos 0
 wlan wl0
 ssid custom DATACOM-DHCP
 network-auth open
 top
 interface gpon 1/1/1
 onu 1
 rg-profile DHCP_Wlan_Router_WiFi
 top
commit

Para a configuração de um RG Profile para IP Fixo com WLAN:

config
 profile gpon rg-profile IP_Fixo_Router_WiFi
 wan-ip-connection IP-Fixo-cliente
 ipv4 static default-gateway 10.0.0.20

2

DM4610/DM4615 – RG Profile via OLT
Quick Reference – Rev 1.1
www.datacom.ind.br
 no firewall
 nat
 vlan-mux vlan 4094 cos 0
 wlan wl0
 ssid custom DATACOM-IP-FIXO
 network-auth open
 top
 interface gpon 1/1/1
 onu 1
 rg-profile IP_Fixo_Router_WiFi
 rg-profile-override-settings
 wan-ip-connection IP-Fixo-cliente ipv4 static address
10.0.0.21/24 default-gateway 10.0.0.20
 top
commit

Para a configuração de um RG Profile para a entrega de um serviço
em formato Bridge:

config
 profile gpon rg-profile Bridge_Router
 wan-bridge-connection Bridge-cliente
 vlan-mux vlan 2809 cos 0
 wlan wl0
 ssid custom DATACOM-BRIDGE
 network-auth open
 top
 interface gpon 1/1/1
 onu 1
 rg-profile Bridge_Router
 top
commit

Para todos os RG profiles com WLAN configurado, também é
possível personalizar a senha do WiFi, conforme a seguir. Destaca-
se que no profile RG a WLAN deve estar configurada com um
método de autenticação não aberto.

config
 profile gpon rg-profile WLAN
 wlan wl0
 ssid custom DATACOM-WLAN
 network-auth wpa2-psk
 wpa-encryption aes
 wpa-passphrase senha-wifi
 interface gpon 1/1/1
 onu 1
 rg-profile WLAN
 rg-profile-override-settings
 wlan wl0 wpa-passphrase nova-senha-wifi
 top
commit

O SSID pode conter até 32 caracteres e o wpa-passphrase até 63
caracteres.

Caso seja realizado o reset via botão da ONU, ao inicializar, as
configurações do RG profile serão aplicadas novamente.

O RG Profile sobrescreve qualquer configuração realizada na ONU
através da interface web.

Dentro de um único RG profile também podem ser associados
simultaneamente wan-pppoe-conection, wan-ip-connection, wan-
bridge-connection e wlan.

Verificações
Para verificar as informações da OLT e da ONU provisionadas, uti-
lize as sintaxes:

show interface gpon 1/1/1 onu 1
show running-config interface gpon 1/1/1 onu
show running-config profile gpon rg-profile
show pppoe intermediate-agent sessions interface gpon 1/1/1
show allowed-ip
show mac-address-table

Observações
 Não há interoperabilidade com modelos de ONUs de outros
fabricantes;
 As configurações para a ONU DM984-422 (WiFi/Router) são as
mesmas para o modelo DM984-420 (Router);
 Para verificar as configurações dos profiles e de VLANs consulte a
documentação Datacom.
