Disc.: ELETRÔNICA DIGITAL
Aluno(a): LETHICYA SILVA SANTOS 201902284712
Acertos: 10,0 de 10,0 24/04/2021
Acerto: 1,0 / 1,0

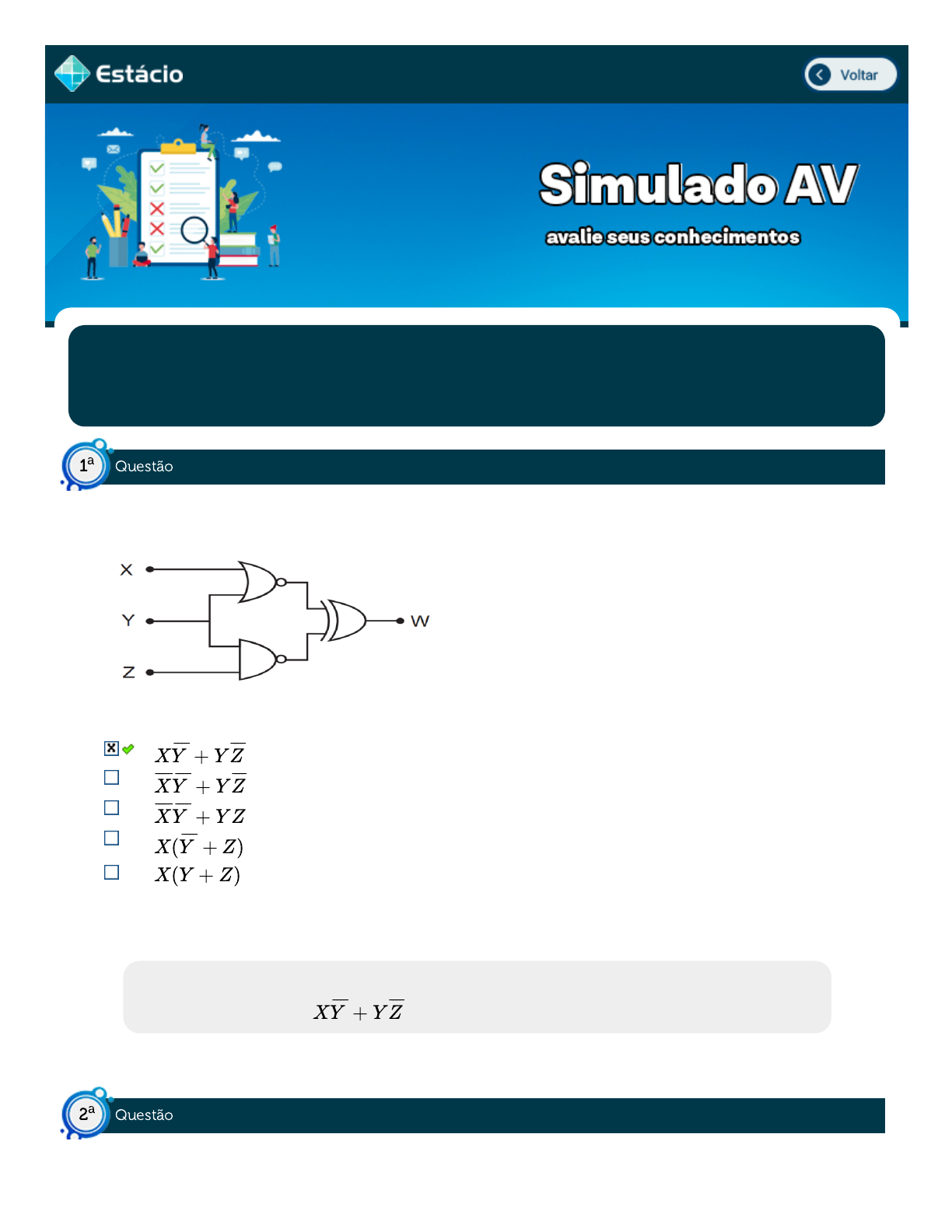

A figura ilustra o circuito digital que gera o sinal W a partir dos sinais binários X, Y e Z. A
expressão booleana do sinal W em função de X, Y e Z é:


Respondido em 24/04/2021 13:47:15
Explicação:
A resposta correta é:
Acerto: 1,0 / 1,0
Considere o circuito representado na figura abaixo, composto de duas portas lógicas, P1 e
P2, cada uma com duas entradas.
X
¯̄¯̄
Y + Y
¯̄¯̄
Z
¯̄̄ ¯̄
X
¯̄¯̄
Y + Y
¯̄¯̄
Z
¯̄̄ ¯̄
X
¯̄¯̄
Y + Y Z
X(
¯̄¯̄
Y + Z)
X(Y + Z)
X
¯̄¯̄
Y + Y
¯̄¯̄
Z
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/8
O arranjo possui a seguinte tabela verdade:
As seguintes portas lógicas, quando posicionadas respectivamente em P1 e P2, atendem à
tabela verdade proposta da seguinte forma:
NAND e NOR.
 AND e XOR.
OR e NOR.
XOR e AND.
OR e NAND.
Respondido em 24/04/2021 13:47:32
Explicação:
A resposta correta é AND e XOR.
Acerto: 1,0 / 1,0
A expressão da saída do circuito a seguir, F, é:
 Questão3
a
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/8

Respondido em 24/04/2021 13:47:48
Explicação:
A resposta correta é:
Acerto: 1,0 / 1,0
A figura, a seguir, ilustra um multiplexador de 4 entradas para 1 saída e o mapa de
Karnaugh a ser implementado para o sinal W através do circuito. Os sinais S1 e S0 são as
entradas de controle do integrado, onde S1 representa o bit mais significativo. O bloco
tracejado deverá conter os circuitos que conectarão os sinais de X e Y às entradas do
multiplexador. A fim de reproduzir o mapa de Karnaugh, qual é a expressão booleana do
circuito que será conectado ao pino IP2?
F   =
¯̄¯̄
C
¯̄¯̄
BA + CB
¯̄¯̄
A
F   =
¯̄¯̄
CB
¯̄¯̄
A + CB
¯̄¯̄
A
F   =
¯̄¯̄
BA
F   = C
¯̄¯̄
BA
F   = C(
¯̄¯̄
B + A)
F   =
¯̄¯̄
BA
 Questão4
a
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/8

Respondido em 24/04/2021 13:55:09
Explicação:
A resposta correta é:
Acerto: 1,0 / 1,0
Seja o circuito abaixo com as entradas expressas pela tabela:
A sequência da saída de até é:
¯̄¯̄¯̄¯̄¯̄¯̄¯̄¯
X ⊕ Y
X
¯̄¯̄
Y
XY
X ⊕ Y
X + Y
X ⊕ Y
Q t1 t5
 Questão5
a
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/8
Indeterminado, 1, 0, 0 e 0
Indeterminado, 0, 1, 1 e 1
1, 0, 1, 1 e 0
0, 0, 1, 0 e 0
 1, 1, 1, 1 e 0
Respondido em 24/04/2021 13:50:42
Explicação:
A resposta correta é: 1, 1, 1, 1 e 0.
Acerto: 1,0 / 1,0
No circuito apresentado na figura, os valores de nos instantes , e são
respectivamente:

1, 0 e 1
0, 1 e 1
0, 1 e 0
1, 1 e 0
 0, 0 e 1
Respondido em 24/04/2021 13:48:53
Explicação:
A resposta correta é: 0, 0 e 1.
Acerto: 1,0 / 1,0
Assinale a alternativa correta:
Q t1 t2 t3
 Questão6
a
 Questão7
a
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/8
Os multivibradores biestáveis são muito utilizados para gerar sinais de relógio (clock).
O multivibrador astável pode ser utilizado para guardar informação.
Os multivibradores biestáveis se dividem em regatilháveis e não regatilháveis.
 O multivibrador monoestável tem um estado estável, no qual pode permanecer indefinidamente.
Os flip-flops são multivibradores monoestáveis.
Respondido em 24/04/2021 13:52:25
Explicação:
Resposta correta: O multivibrador monoestável tem um estado estável, no qual pode permanecer indefinidamente.
Acerto: 1,0 / 1,0
Contadores são circuitos digitais amplamente utilizados para a manipulação de dados e são construídos a partir da
ligação de flip-flops em cascata. A figura a seguir mostra um exemplo de contador.
Em relação a contadores digitais, considere as afirmativas a seguir:

I - O contador assíncrono tem um sinal de clock único externo aplicado a todos os estágios ao mesmo tempo.
II - O valor máximo de contagens que um contador que utiliza 4 flip-flops pode atingir é 32.
III - É possível fazer a contagem de valores que não sejam potências de 2 combinando contadores comuns com
portas lógicas conhecidas.

É(são) correta(s) APENAS a(s) afirmativa(s):
II e III
 III
I e II
I
II
Respondido em 24/04/2021 13:51:49
Explicação:
Resposta correta: III
Acerto: 1,0 / 1,0
 Questão8
a
9a
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 7/8
Um engenheiro está projetando um detector de poluição atmosférica e precisa utilizar
uma memória com capacidade de armazenar 27 valores distintos, os quais serão
correlacionados posteriormente a qualidade do ar. O sistema realiza 3 medições diárias
(de manhã, à tarde e à noite) e deve ser capaz de guardar os resultados de pelo menos 1
semana na memória. Sabendo que o número de posições na memória é sempre uma
potência de 2, determine a capacidade mínima, em bits, da memória a ser utilizada nesse
projeto:
180 bits
1024 bits
128 bits
 160 bits
32 bits
Respondido em 24/04/2021 13:53:44
Explicação:
Resposta correta: 160 bits
Acerto: 1,0 / 1,0
A figura abaixo ilustra as funções dos diferentes terminais de contato de um circuito
integrado de memória semicondutora e a tabela de descrição das funções de cada
terminal.
Marque a alternativa que completa corretamente as lacunas assertivas a seguir.
O circuito integrado de memória apresentado possui uma matriz com _________
diferentes posições de memória, tamanho da palavras de dados de ______ bits,
totalizando uma capacidade de armazenamento de __________________ bits e é uma
memória do tipo ___________.
1024 / 7 / 7168 / RAM
2048 / 8 / 7168 / RAM
 2048 / 8 / 16384 / RAM
2048 / 7 / 14336 / ROM
1024 / 8 / 8192 / ROM
Respondido em 24/04/2021 13:49:52
 Questão
 Questão10
a
24/04/2021 Estácio: Alunos
https://simulado.estacio.br/alunos/ 8/8
Explicação:
Resposta correta: 2048 / 8 / 16384 / RAM
