1ª Avaliação Bimestral - Período Letivo: 2016/I - Data: 07 de abril de 2016.

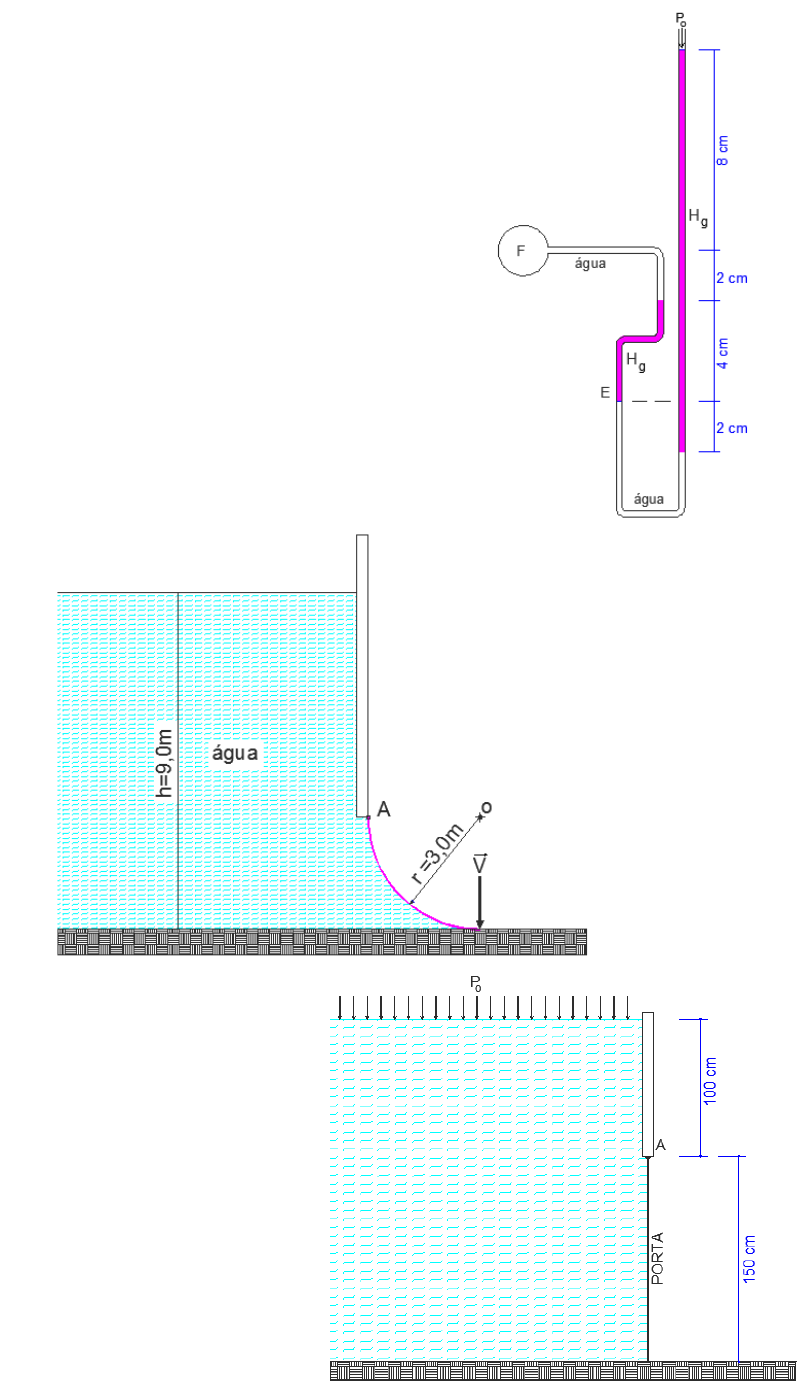

Questão 01 (1,5 pontos). Calcular qual o valor da pressão relativa que
estará ocorrendo no ponto F da tubulação que conduz agua mostrada
na figura. Adotar como peso especifico do mercúrio Hg sendo de
γ=13600 kgf/m3. Resposta em kgf/m2.
Questão 02 (1,2 ponto). Faça a conversão, isto é, calcule qual o valor
da pressão de 25,825 mca em: atmosferas, mm de Hg, kgf/cm2,
kgf/m2, bar, pascal (Pa). Usar g=9,81 m/s2
Questão 03 ( 1,3 ponto). A tensão de cisalhamento, σw , num camada
depende da distância (x) em relação à borda de ataque do objeto,
da massa especifica (ρ), da viscosidade (μ) do fluido e da velocidade
de corrente do escoamento U. Obtenha os grupos adimensionais
que se vinculam a essa força de cisalhamento.
Questão 04 ( 3,0 ponto). Qual será o valor da força Vertical (V)
resultante necessária que deverá ser aplicada na comporta do
desenho para ela permanecer fechada, cuja extensão tem um total de
4,0 m? A articulação da comporta fica no ponto A. (Resposta em
kgf).


















Questão 05
(2,5 ponto): Uma porta com 1,00m de largura e
1,50m de altura localiza-se numa das paredes
verticais plana de um grande tanque dágua. A
porta tem uma articulação na sua borda
superior, a qual ficará a 1,00 de profundidade
abaixo do nível dágua do tanque. A pressão
atmosférica atua na parte externa da porta e na
superfície dágua. Determinar qual a resultante
das forças hidrostáticas em kN que age nessa
porta e qual a profundidade em que se encontra
o seu ponto de atuação.
