RESISTÊNCIA DOS MATERIAIS II

ALUNA: Marcilene Pedreira

ESTUDO DIRIGIDO

Critério de Ruptura de Mohr


 Teoria de Mohr–Coulomb é um modelo matemático que descreve a resposta de materiais
frágeis como concreto e a tensão cisalhante bem como tensão normal. A maior parte dos materiais
clássicos de engenharia seguem de alguma forma esta regra em, pelo menos uma porção de seu
envelope de falha cisalhante. De forma geral a teoria se aplica a materiais para os quais a resistência
à compressão excede em muito a resistência à tração.
 O círculo de Mohr é usado para determinar quais as tensões principais que produzirá esta
combinação de tensão cisalhante e normal, e o ângulo do plano no qual isto ocorrerá. De acordo com
o princípio da normalidade a tensão na falha será perpendicular à linha descrevendo a condição de
fratura.
 A envoltória de Mohr, sendo de trabalhosa construção experimental, tem pouca utilidade
prática, servindo apenas para introduzir o conceito de verificação da resistência. Outros critérios, mais
fáceis de estabelecer, foram introduzidos para materiais frágeis e materiais dúcteis. Mas, antes de
apresentá-los, é preciso definir o que se entende por tensão equivalente.

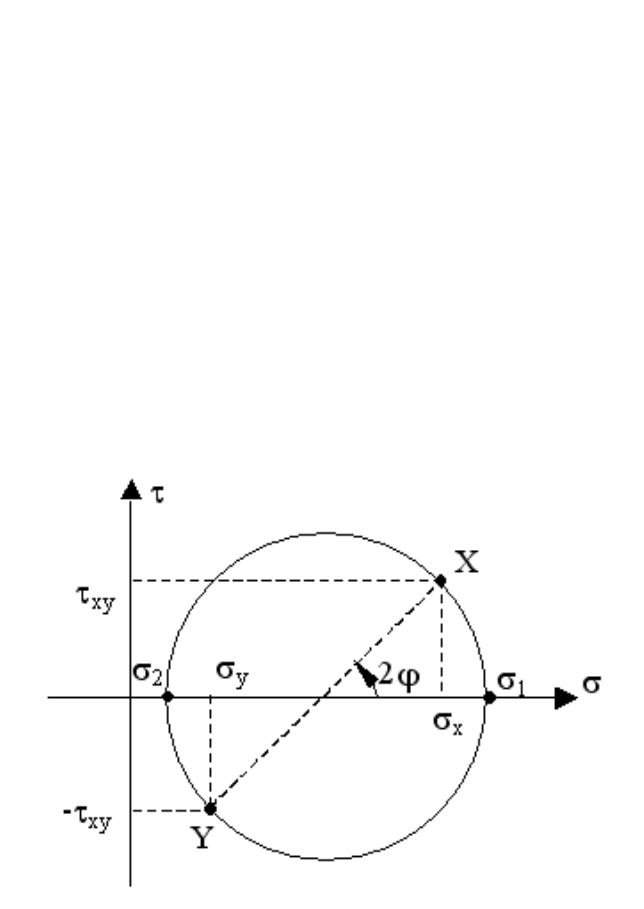

Segue abaixo a figura que descreve o círculo de Mohr:



















 A ruptura é um estado de tensões arbitrário, o qual é escolhido na curva tensão x deformação,
dependendo do critério de ruptura escolhido. Independente do critério de ruptura, em geral trabalha-
se com o conceito de Envoltória de ruptura (ou de resistência) a qual define o lugar geométrico dos
estados de tensão na ruptura. Assim sendo, estados de tensão inferiores aos da envoltória
correspondem a situações de estabilidade.
Critério de Mohr: a ruptura ocorre quando no plano de ruptura a combinação das tensões normais e
cisalhantes é tal que a tensão de cisalhamento é máxima; isto é. Esta combinação de tensões, avaliada
através do círculo de Mohr, resulta numa em uma envoltória curva que circunscreve os círculos
correspondentes à ruptura.


Critério de Mohr-Coulomb: este critério é assume que a Envoltória de Mohr é definida por uma linha
reta. É importante observar que para um determinado solo, a Envoltória de Ruptura varia em função
do tipo de ensaio, como por exemplo:

 condições de drenagem
 velocidade de ensaio (argilas)
 direção do ensaio
 trajetória de tensões
 compacidade da amostra

Abaixo podemos ver a figura de ruptura de Mohr:
