LISTA DE EXERCÍCIOS DE TENSÃO NORMAL E CISALHANTE

Prévia do material em texto

MECÂNICA E RESISTÊNCIA DOS MATERIAIS
Lista de Exercícios 11: Resistências dos Materiais: Tensão Normal e Cisalhante
Profª Fernanda Valim

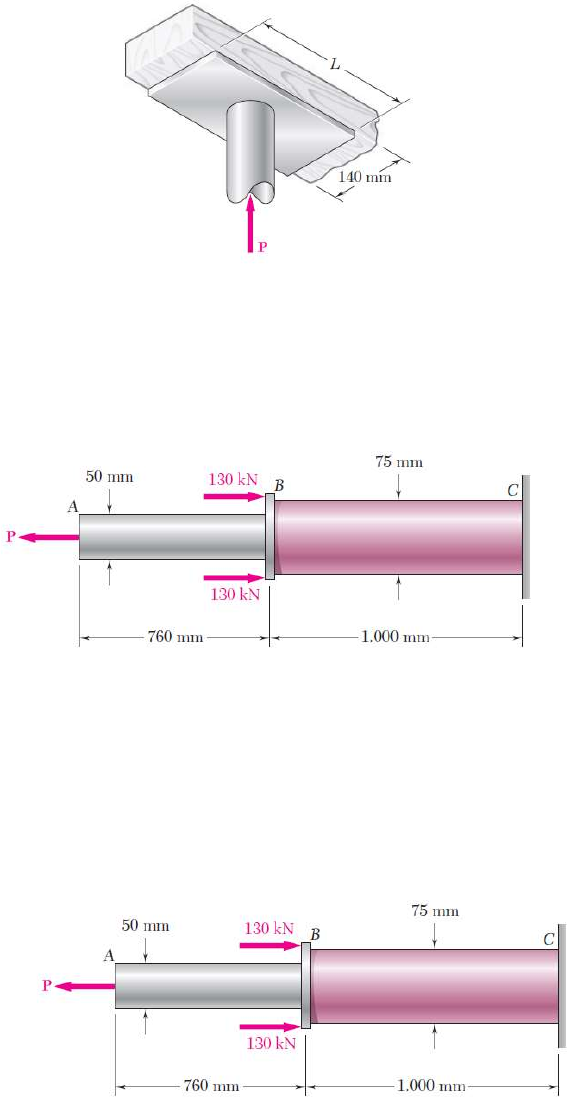

1. A força axial na coluna que suporta a viga de madeira mostrada na figura é P=75 kN.
Determine o menor comprimento L admissível para a chapa de contato para que a tensão
normal na madeira não exceda 3,0 Mpa.


2. Duas barras cilíndricas de seção transversal cheia AB e BC são soldadas uma à
outra em B e submetidas a um carregamento conforme mostra a figura. Determine
a intensidade da força P para a qual a tensão normal de tração na barra AB é duas
vezes a intensidade da tensão de compressão da barra BC.



3. Conforme a figura a seguir, sabendo que P = 177,9 kN, determine a tensão normal
média no ponto médio da
a) barra AB
b) barra BC



4. Na estrutura de aço mostrada na figura é utilizado um pino de 6 mm de diâmetro
em C e são utilizados pinos de 10 mm de diâmetro em B e D. O limite da tensão
de cisalhamento é 150 MPa em todas as conexões, e o limite da tensão normal é
400 MPa na barra BD. Sabendo que se deseja um coeficiente de segurança de 3,0,
determine a maior carga P que pode ser aplicada em A. Note que a barra BD não
é reforçada ao redor dos furos dos pinos.


5. Resolva o problema anterior supondo que a estrutura foi reprojetada para utilizar
pinos com diâmetro de 12 mm em B e D e nenhuma outra alteração foi feita.

6. As componentes de madeira A e B devem ser unidas por juntas de madeira
compensada que serão totalmente coladas às superfícies em contato. Como parte
do projeto da junção, e sabendo que a folga entre as extremidades das
componentes deve ser 6 mm, determine o comprimento L mínimo permitido para
que a tensão de cisalhamento média na cola não exceda 700 kPa.




7. A carga P aplicada ao pino de aço é distribuída para o suporte de madeira por uma
arruela anelar. O diâmetro do pino é de 22 mm e o diâmetro interno da arruela é
de 25 mm, sendo este ligeiramente maior que o diâmetro do orifício. Determine o
menor diâmetro externo d admissível da arruela, sabendo que a tensão normal
axial no pino de aço é de 35 MPa e a tensão média de contato entre a arruela e a
madeira não pode exceder 5 MPa.



8. No suporte mostrado na figura, a parte superior do elemento ABC tem 9,5 mm de
espessura e as partes inferiores têm 6,4 mm de espessura cada uma. É utilizada
resina epóxi para unir as partes superior e inferior em B. O pino em A tem 9,5 mm
de diâmetro e o pino usado em C tem 6,4 mm de diâmetro. Determine
a) tensão de cisalhamento no pino A,
b) a tensão de cisalhamento no pino C,
c) a maior tensão normal no elemento ABC,
d) a tensão de cisalhamento média nas superfícies coladas em B
e) (e) a tensão de esmagamento no elemento em C.
