Lista de exercícios em duplas – Entregar no dia da Avaliação

Assunto: PARAFUSOS

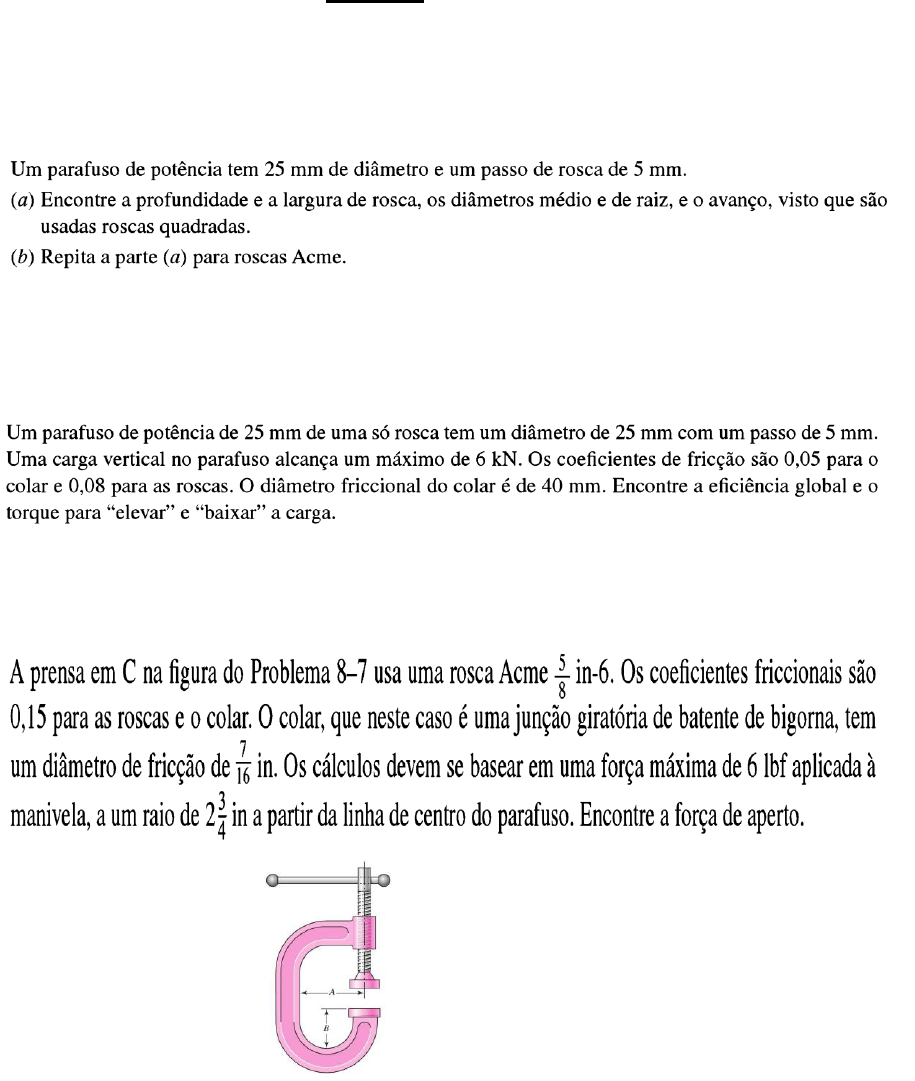

Exercício 1

Resp.: a) profundidade e largura – 2,5mm; dm = 22,5 mm; dr = 20 mm; l = p =
5mm; b) iguais.


Exercício 2

Resp.: TR= 16,23 N.m; TL = 6,622 N.m; e = 0,294


Exercício 3

 Resp.: F = 170 lfb










Exercício 4

Resp.: a) 1,25 in; b) 1,109 in; c) 0,4375 in; d) 1,5465 in….1,75 in; e) ld = 0,5 in lt
= 0,609 in.


Exercício 5

Resp.: a) 34 mm; b) 31,5 mm; c) 12,8 mm; d) 44,3 mm….50 mm; e) ld = 16 mm
lt = 15,5 mm.


Exercício 6

Resp.: 1,11 ; 1,08












Exercício 7

Resp.: a) 476 N.m; b) Fb = 136,9 kN Fm = 116,9 kN






Exercício 8
Duas placas, uma de aço e a outra de ferro fundido, estão engastadas por
parafuso de porca ½ in – 20 UNF x 1 ½ in SAE grau 5 com ½ in N de diâmetro
de arruela frontal.
a) Determine Km para as placas de aço e ferro fundido;
b) Determine Km considerando duas placas de aço;
c) Usando a Eq. 8-23, determine Km para duas placas de aço e compare
com o resultado da letra (b);
d) Determine Kb.

Resp.: a) K1 = 30,80 . 106 lbf/in; K2 = 285,5 . 106 lbf/in; K3 = 14,15 . 106 lbf/in;
Km = 9,378 . 106 lbf/in
b) Km = 14,64 . 106 lbf/in
c) Km = 14,92 . 106 lbf/in
d) Kb = 3,69 . 106 lbf/in











Exercício 9





Resp.: n = 4,73





Exercício 10

Quando o problema se refere ao problema 8-22, entenda-se que é o problema
9.
Resp.: n = 5,84







Exercício 11
Na figura para o problema 8-20, os parafusos de porca tem um diâmetro de ½
in e a placa de cobertura é de aço, com D = ½ in. O cilindro é de aço fundido,
com espessura de 5/8 in e um módulo de elasticidade de 18 Mpsi. A arruela de
½ in da SAE a ser usada sob a porca tem um diâmetro externo de 1,062 in e
0,095 in de espessura. Encontre as rigidezes do parafuso de porca e dos
membros, bem como a constante de junção C.

Resp.: Kb = 3,936 Mlbf/in; Km = 10,79 Mlbf/in; C = 0,267




Exercício 12

9

Resp.:Fl = 4 kN; M = 2.400 N.m; Fll A = FllB = 37,5 kN; Fo = 4 kN;
τ = 334 MPa; σ = -393 MPa; I = 1,48.106 mm4; σ = 110 MPa
