LISTA DE EXERCÍCIOS COMPLEMENTARES

Disciplina: ESTÁTICA DAS ESTRUTURAS
Professor: Guilherme Cardoso

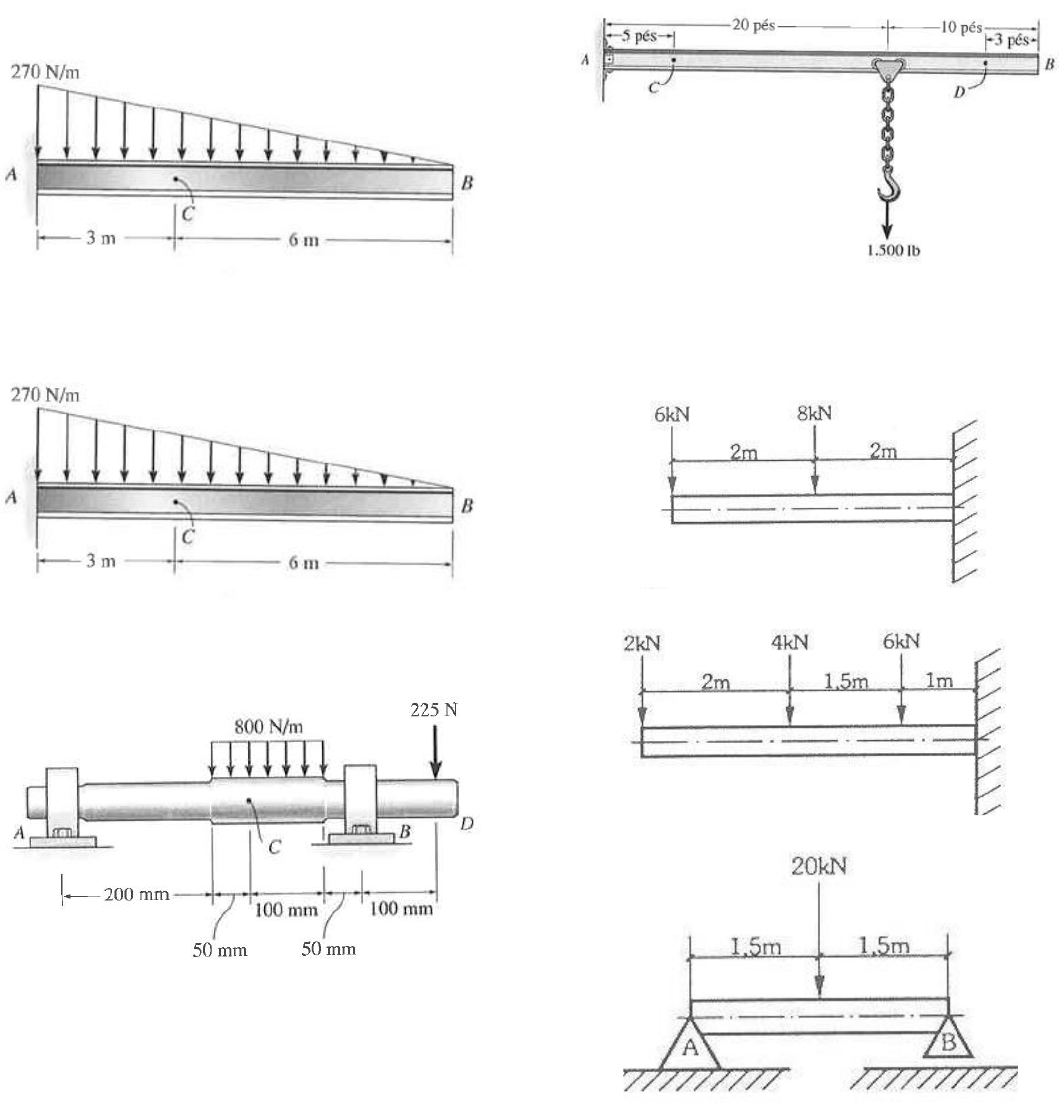

1. Determinar as reações no ponto A da viga
apresentada na figura a seguir.


2. Determinar as resultantes das cargas internas
que atuam na seção transversal em C da viga
indicada na figura a seguir.


3. Determinar a resultante das cargas internas
que atuam na seção transversal em C do eixo de
máquina apresentado na figura a seguir.


4. A viga AB está presa na parede e tem peso
uniforme de 80 lb/pé. Se o carrinho suporta uma
carga de 1500lb, determinar a resultante das
cargas internas que atuam nas seções
transversais dos pontos C e D.



5. Contruir os diagramas dos solicitantes para as
seguintes configurações:

a)

b)

c)




d)

e)

f)

6. Contruir os diagramas dos solicitantes para as
seguintes configurações:
a)

b)



c)


d)

e)

f)


g)


h)








i)


j)


k)


l)



















































































GABARITO:

1) RAH = 0; RAV = 1,215kN; Ma=3,645kNm.
2) VC = 540N; Mc = 1,08kNm.
3) VC = 58,75N; Mc = 6.687,5 N.mm.
4) VC = 3500 lb; Mc = 47500 lb.pés.; VD = 240
lb; Md = 360lb.pés.
5)








6)
