Construção e Funcionamento de Indutores

Prévia do material em texto

Construção de indutor
Bruno Bordignon e Thomas Gomes de Sá Carvalho
Departamento de Engenharia Elétrica – Universidade Tecnológica Federal do Paraná
Campus Curitiba – Av. Sete de Setembro, 3165 Rebouças – 80230-901 – Curitiba – PR - Brasil
e-mail:brunobordignon@alunos.utfpr.edu.br e thomascarvalho@alunos.utfpr.edu.br

 Este relatório mostra como é o funcionamento de indutores atráves da construção de um indutor
e atráves de medições feitas com uma ponte RLC. A partir de alterações em um indutor já pronto
foi possível ver como o número de espiras pode alterar o valor da indutância. Além disso, também
foi possível rever alguns aspectos teóricos acerca dos indutores. Os indutores são de extrema
importância pois tem muitas aplicações para a engenharias, como em transformadores por
exemplo.



Introdução
O indutor é um elemento usado em circuitos que
tem a função de acumular energia através de um campo
magnético e impedir variações na corrente elétrica.
Os indutores também são usados para formar um
transformador, além disso, também são muito
utilizados como filtro do tipo passa baixa (que exclui
sinais de alta frequência).

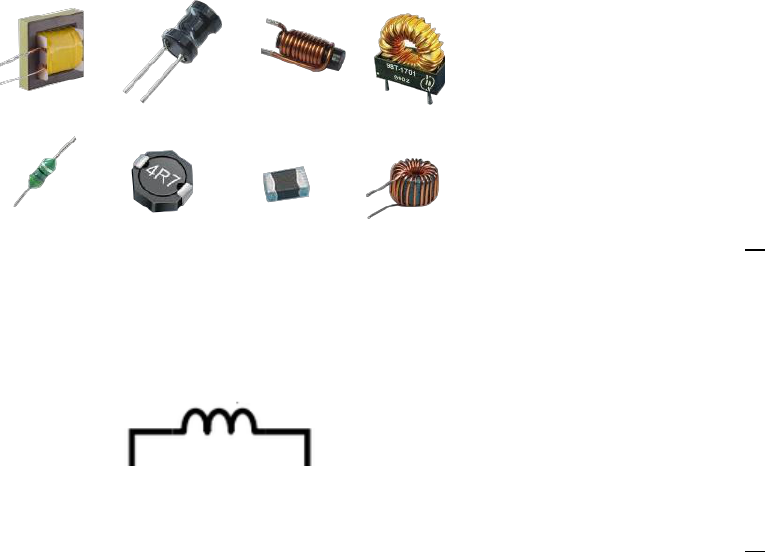

Figura 1 – Exemplos de indutor

 A figura 1 mostra exemplos de indutores dos mais
variados tipos

- Indutores em circuitos elétricos

Figura 2 – Simbologia de indutor em circuitos elétricos

 A figura 2 é um exemplo da simbologia do indutor
em circuitos elétricos.
 Essas características são obtidas através de um
condutor metálico enrolado em uma bobina, que ao
receber corrente elétrica variável, induz uma voltagem
no condutor de sentido contrário aquela que está
originalmente passando, segundo a lei de Lenz.






- A propriedade da Indutância

A indutância é o parâmetro usado, nos circuitos
elétrico/eletrônico/digital para descrever a
característica do indutor. A indutância é usada para
calcular a voltagem induzida por um campo magnético
devido a uma corrente de valor variável, que atravessa
os fios da bobina de um indutor.
A unidade da indutância é o henry (H), em
homenagem ao cientista Joseph Henry, grande
estudioso do fenômeno da auto-indutância
eletromagnética.

- Voltagem induzida

Quando uma corrente elétrica atravessa um indutor,
induz uma voltagem em seus terminais.
O valor dessa voltagem, no sentido da queda de
potencial, é dado por:

𝑉 = 𝐿
𝑑𝑖
𝑑𝑡


A unidade da indutância é o henry (H), em
homenagem ao cientista Joseph Henry, grande
estudioso do fenômeno da auto-indutância
eletromagnética.

- Corrente que atravessa um indutor e potência no
indutor

Tendo:

𝑉 = 𝐿
𝑑𝑖
𝑑𝑡

Temos:

𝑉𝑑𝑡 = 𝐿𝑑𝑖

∫ 𝑉𝑑𝑡
𝑡
𝑡0
= 𝐿 ∫ 𝑑𝑖
𝑖(𝑡)
𝑖(𝑡0)



Assim, a corrente no indutor é:

𝑖(𝑡) = 𝑖(𝑡0) +
1
𝐿
∫ 𝑉𝑑𝑡
𝑡
𝑡0


Sabendo que

𝑃 = 𝑉𝑖

𝑃 = 𝑉 [𝑖(𝑡0) +
1
𝐿
∫ 𝑉𝑑𝑡
𝑡
𝑡0
]

- Energia armazenada em um indutor

Sabendo que:

𝑃 =
𝑑𝜔
𝑑𝑡
= 𝑖𝑣 = 𝐿𝑖
𝑑𝑖
𝑑𝑡

Temos:

𝑑𝜔 = 𝐿𝑖𝑑𝑖
Integrando:

∫ 𝑑𝜔
𝜔
0
= 𝐿 ∫ 𝑑𝑖
𝑖
0


Portanto, a energia no indutor é:

𝜔 =
𝐿𝑖2
2

- Associação de indutores

Em série:


Figura 3 – Associação de indutores em série
 A figura 3 mostra a associação de indutores em série,
que pode ser calculada pela fórmula a seguir:

𝐿𝑒𝑞 = 𝐿1 + 𝐿2 + ⋯ + 𝐿𝑛

Em paralelo:


Figura 4 – Associação de indutores em paralelo
 A figura 4 mostra a associação de indutores em série,
que pode ser calculada pela fórmula á seguir:

1
𝐿𝑒𝑞
=
1
𝐿1
+
1
𝐿2
+ ⋯ +
1
𝐿𝑛

Objetivos
 Este relatório tem como objetivos:
1. Descrever a montagem de um indutor;
2. Comprovar a correspondência da teoria já vista
com a prática
Materiais utilizados

Tabela 1 – Lista de materiais
Item Quantidade Descrição
01 1 Núcleo de ferrite NEE-40
/17/12-3560-IP12R
02 1 Carretel CE-40/17/12-
1/12-BAQ
03 - Fio de cobre AWG
27
04 1 Ponte RLC
05 1 Placa de circuito impresso
furada
06 2 Bornes banana
07 1 Ferro de solda

 Na tabela 1 temos uma relação de todos os materiais
que foram necessários para a realização deste
experimento.

Construção do indutor
Por falta de material, foi utilizado um indutor
já pronto, o qual havia sido construído por outros
alunos em semestres anteriores, sendo assim, o
indutor não foi construído pela equipe.
A equipe apenas modificou o número espiras,
diminuindo-o para mudar a indutância, além
disso a equipo também soldou o indutor em uma
placa de circuito impresso furada onde também
foram soldados dois bornes para facilitar a
ligação com o restante do circuito. O indutor já
pronto está nas figuras abaixo.


 Figura 5 - Vista superior do indutor


Figura 6 - Vista lateral do indutor

As figuras 5 e 6 mostram o indutor já pronto e
soldado na placa assim como os bornes.

Coleta de dados práticos
Após o indutor estar pronto, foi obtido o valor da
indutância e o valor de 𝑅𝑖 com o auxílio de uma ponte
RLC. Este valor encontra-se na imagem abaixo.


Figura 7 – Medida da indutância
A figura 7 nos mostra o valor da indutância
que é de 22mH e de 𝑅𝑖 que é de 2,59Ω. O dado
encontrado está na tabela abaixo

Tabela 2 – Dados práticos
Dado Valor
Indutância 22mH
𝑅𝑖 2,59Ω

A tabela 2 acima apresenta os dados que foram
medidos no indutor com o auxílio de uma ponte
RLC.

Questões a serem respondidas

1 – Quais são as especificações do fio fornecido?

O fio utilizado foi o AWG 27, com as
seguintes especificações:

Diâmetro do fio esmaltado: 0,360mm.
Secção: 0,102mm²
Peso por km: 0,923kg/km
Ohms por km:169Ω/km
Corrente máxima:0,306A

2 – Quais são as especificações do núcleo de ferrite?

Como foi informado no item “Construção do indutor”,
o indutor não foi construído pela equipe, portanto não
é possível conseguir as especificações do núcleo de
ferrite, o que faz com que não seja possível responder
essa questão.

3 – Qual é a função do entreferro?

O entreferro tem duas funções nos indutores:

-Sem entreferro a indutância é proporcional apenas à
permeabilidade do núcleo, que é um parâmetro
extremamente dependente da temperatura e do ponto
de operação. A adição do entreferro introduz uma
relutância muito maior que a relutância do núcleo
fazendo com que o valor de L seja praticamente
insensível às variações na permeabilidade do núcleo.

-A adição de entreferro permite que o indutor opere
com valores maiores de corrente no enrolamento sem
que ocorra saturação do núcleo, conforme pode ser
observado na figura 8 abaixo:

Figura 8 - efeito do entreferro na saturação do núcleo

A figura 8 mostra como o entreferro tem efeito sobre
a saturação do núcleo.

4 – Determine o circuito equivalente do indutor a
baixas frequências.


Figura 9 - Circuito de indutor a baixas frequências

A figura 9 mostra como é o circuito do indutor a
baixas frequências, e o valores de
𝑅𝑖, 2,59Ω, e 𝐿𝑖, 22mH, estão presentes na tabela 2, com
isso, o circuito pronto está na figura abaixo


Figura 10 - Circuito de indutor a baixas frequências com os
valores

A figura 10 mostra como é o circuito do indutor abaixas frequências já com os valores.

5 – Determine o circuito equivalente do indutor a
altas frequências.


Figura 11 - Circuito de indutor a baixas frequências

A figura 11 mostra como é o circuito do indutor a
baixas frequências, e o valores de
𝑅𝑖, 2,59Ω, e 𝐿𝑖, 22mH, estão presentes na tabela 2, e o
valor de 𝐶𝑖 vem da equação:

𝐶𝑖 =
𝐶𝑒𝑠𝑝𝑖𝑟𝑎
𝑁 − 1


Sendo N o número de espiras e 𝐶𝑒𝑠𝑝𝑖𝑟𝑎:

𝐶𝑒𝑠𝑝𝑖𝑟𝑎 =
𝜋2𝐷𝜀0
ln (
𝑝
2𝑟 +
√(
𝑝
2𝑟)
2
− 1)


Como não temos os valores de N e p, o valor do
capacitor não pode ser calculado.

Substituindo estes valores na equação temos:


Figura 12 - Circuito de indutor a baixas frequências com os
valores

A figura 12 mostra como é o circuito do indutor a
altas frequências já com os valores.


6 – Compare o número de espiras teórico e o número
de espiras prático.

Como foi informado no item “Construção do
indutor”, o indutor não foi construído pela equipe,
portanto não é possível conseguir o número de espiras, o
que faz com que não seja possível responder essa
questão.

7 – Como influi o valor da indutância do indutor na
ondulação da corrente da carga em conversores CC-
CC.

A ondulação da corrente tende a ser reduzida com o
aumento da indutância da carga.



2,59Ω
22mH
2,59Ω
22mH
𝐶𝑖
Resultados e discussões

Como foi mostrado neste relatório, o indutor
funcionou de forma correta e com valores satisfatórios
e de acordo com a teoria.
Conclusão
Após a análise das medições, chegamos à
conclusão que o indutor que foi utilizado operarou
da forma esperada.
Por meio das desta prática foi possível
entender melhor funcionamento e como é
construído um indutor

Referências
- ERICKSON, Robert W.; MAKSIMOVIC,
Dragan. Fundamentals of power electronics. New York:
Kluwer Academic, 2001.
- MOHAN, Ned; UNDELAND, Tore M.;
ROBBINS, William P. Power
electronics: converters, applications, and design,
New York: John Wiley,1995.
- AHMED, Ashfaq. Eletrônica de Potência;
Editora: Prentice Hall, 1a edição, 2000.
