LISTA DE EXERCÍCIOS 2 – MÉTODO DAS FORÇAS
Teoria das Estruturas II

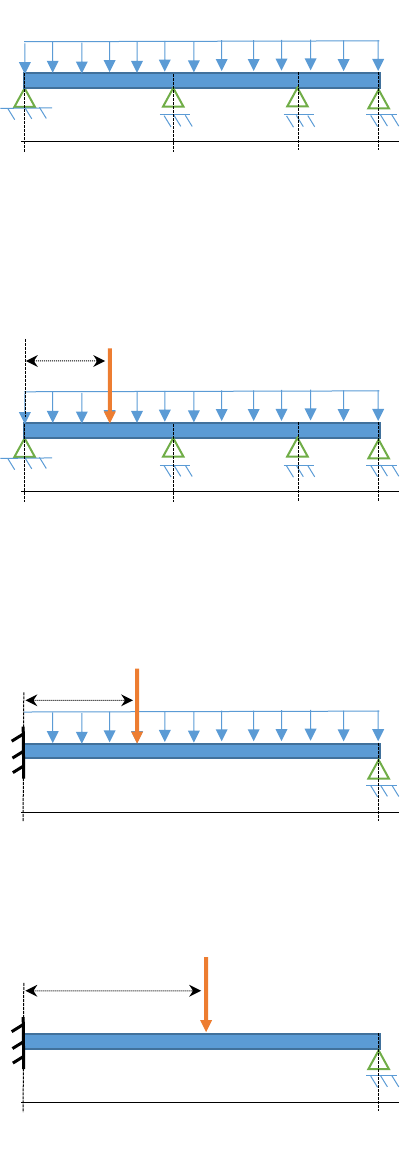

1 - Calcule as reações de apoio da viga hiperestática representada pela Figura 1.









2 - Calcule as reações de apoio da viga hiperestática representada pela Figura 2.
Trace os diagramas de momento fletor.










3 - Calcule as reações de apoio da viga hiperestática representada pela Figura 3.
Trace os diagramas de momento fletor.









4 - Calcule as reações de apoio da viga hiperestática representada pela Figura 4.









4kN/m
6m 4m 2m
2kN/m
4m 4m 3m
Figura 1
6kN
Figura 2
3kN/m
7m
10kN
Figura 3
2m
2m
4m
150kN 2m
Figura 4
5 - Trace os digramas de esforços solicitantes da viga contínua da Figura 5.









6 - Calcule as reações de apoio da viga hiperestática representada pela Figura 6.










7 - Calcule as reações de apoio da estrutura hiperestática representada pela Figura 7.











8 - Através do Método das Forças, calcular a reação de apoio do nó 4 da treliça
abaixo. Considere os nós como rótulas perfeitas. Todas as barras têm inércia EA. A
redundante escolhida foi a reação vertical do nó 4. Note que os esforços normais nas
barras foram fornecidos. As barras são identificadas pelos seus nós iniciais Ni e nós
finais Nf. Na tabela abaixo: N0 são os esforços nas barras para os carregamentos
originais (sem a reação redundante) e N1 são os esforços para uma força unitária
para cima aplicada no nó 4 (sem a reação redundante).

6m 4m
Figura 5
2kN/m
m
4kN/m
m
6m 4m
Figura 6
2kN/m
m
3kN/m
m
5m 4m
4kN/m
m 2kN/m
m
4m
20kN
Figura 7
10kN/m
m
1m
1m

Tabela de Deflexões em Vigas





GABARITOS:
1) X1 = 25,36 e X2 = 9,64
2) X1=13,53 e X2 = 6,46
3) X1=8,98
4) X1=46,875
5) X1=74,25
6) X1=13,17 ; X2=15,78 e X3 = 15,90
7) X1=25,5
8) X1 = 2,923
