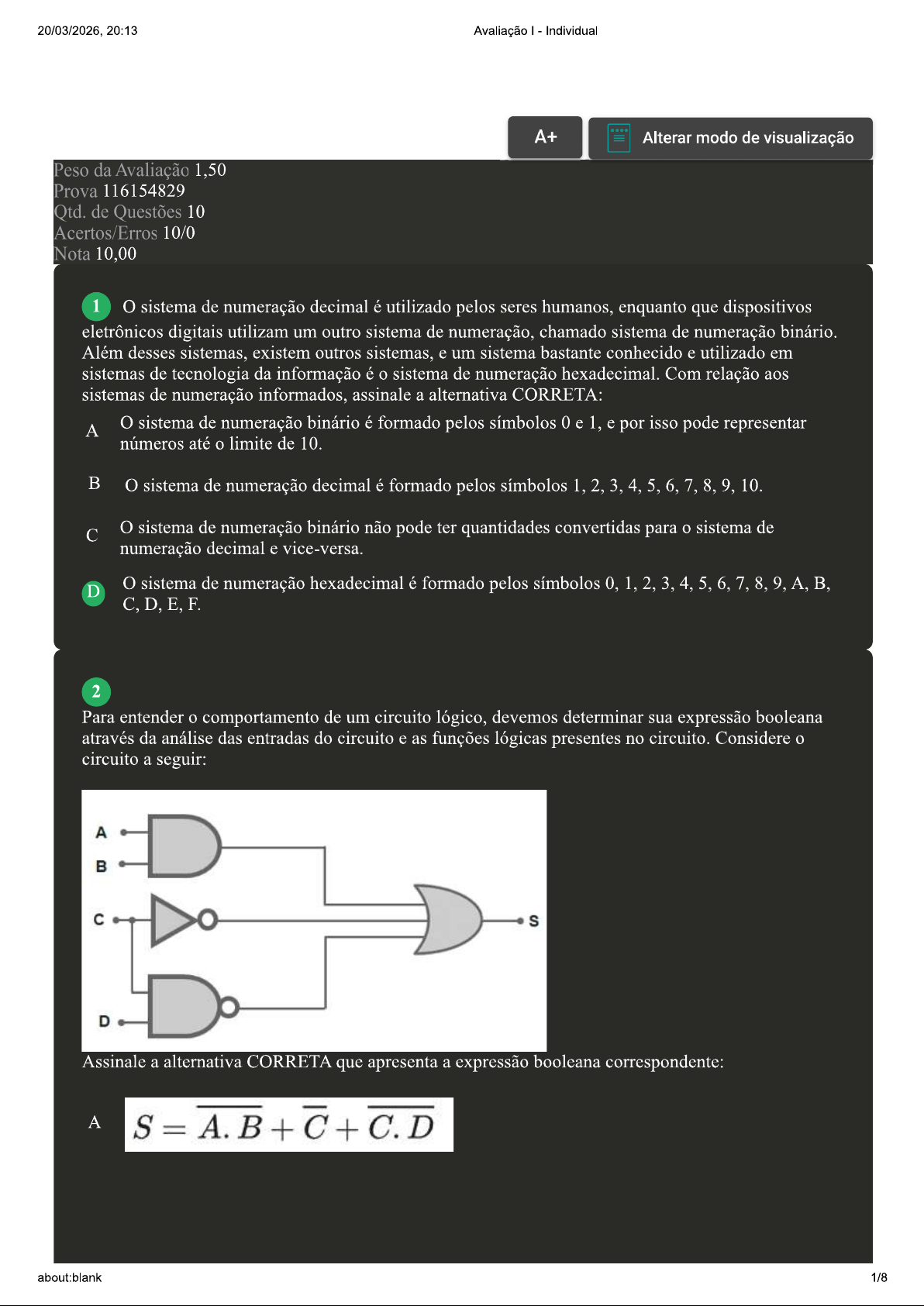

20/03/2026, 20:13 Avaliação I - Individual A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 116154829 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 sistema de numeração decimal é utilizado pelos seres humanos, enquanto que dispositivos eletrônicos digitais utilizam um outro sistema de numeração, chamado sistema de numeração binário. Além desses sistemas, existem outros sistemas, e um sistema bastante conhecido e utilizado em sistemas de tecnologia da informação é o sistema de numeração hexadecimal. Com relação aos sistemas de numeração informados, assinale a alternativa CORRETA: A sistema de numeração binário é formado pelos símbolos 0 e 1, e por isso pode representar números até o limite de 10. B sistema de numeração decimal é formado pelos símbolos 1, 2, 3, 4, 5, 6, 7, 8, 9, 10. sistema de numeração binário não pode ter quantidades convertidas para o sistema de numeração decimal e vice-versa. D sistema de numeração hexadecimal é formado pelos símbolos 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F. 2 Para entender o comportamento de um circuito lógico, devemos determinar sua expressão booleana através da análise das entradas do circuito e as funções lógicas presentes no circuito. Considere o circuito a seguir: A S D Assinale a alternativa CORRETA que apresenta a expressão booleana correspondente: A S about:blank 1/820/03/2026, 20:13 Avaliação I - Individual B D 3 Os equipamentos eletrônicos podem ser constituídos por sistemas e circuitos analógicos ou digitais, podendo também ser constituídos por ambos, simultaneamente. Nos sistemas analógicos, uma quantidade é representada através de uma variação contínua de um sinal ou variável. Já nos sistemas digitais, uma quantidade é representada por dígitos, e estes não possuem uma variação contínua, mas em níveis predeterminados dentro de uma faixa aceitável. Nesse contexto, acerca dos circuitos e sistemas analógicos e digitais, analise as sentenças a seguir: I- Circuitos digitais permitem maior precisão na representação de valores e maior exatidão na informação tratada. II- Circuitos analógicos permitem maior armazenamento de informações e de forma facilitada em relação aos circuitos digitais. III- Circuitos digitais permitem ações programadas com muita facilidade, através de um conjunto de instruções armazenadas. Assinale a alternativa CORRETA: A As sentenças II e III estão corretas. B As sentenças I e III estão corretas. Somente a sentença II está correta. D As sentenças I e II estão corretas. 4 Z = ABC + ABD + ABC + CD + BD Considere a expressão booleana e determine a expressão simplificada correspondente. Sobre o exposto, assinale a alternativa CORRETA: A B+CD. B C+BD. about:blank 2/820/03/2026, 20:13 Avaliação I - Individual B+C. D CD. 5 [Laboratório Virtual Circuito com Lógica Booleana] Através da realização da prática, ao selecionar o circuito integrado com portas AND (SN 74HC08N) e realizar a ligação dos cabos, é possível verificar o comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o LED só acenderá se as chaves estiverem de acordo com o circuito integrado. Para auxiliar no experimento, utilize o roteiro do laboratório. Com relação ao momento em que o LED é aceso, assinale a alternativa CORRETA: A Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender quando a chave 0 estiver fechada e a chave 1 estiver aberta. B Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender quando as duas chaves estiverem fechadas. Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender quando a chave 0 estiver fechada e a chave 1 estiver aberta. D Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender quando as duas chaves estiverem fechadas. 6 As operações ou funções lógicas propostas pela álgebra booleana são implementadas na prática através da utilização das Portas Lógicas, que são elementos da Eletrônica Digital. As portas lógicas secundárias são aquelas que desempenham as funções lógicas NAND, NOR, XOR e XNOR. Considerando as portas lógicas secundárias, associe os itens, utilizando o código a seguir: I- Porta lógica NAND (NE). II- Porta lógica NOR (NOU). III- Porta lógica XOR (XOU). IV- Porta lógica XNOR (XNOU). A saída dessa porta lógica terá nível lógico 0 (zero) se pelo menos uma das entradas tiver nível lógico 1. A saída dessa porta lógica terá nível lógico 1 (um) quando as duas entradas tiverem os seus valores lógicos iguais. A saída dessa porta lógica terá nível lógico 1 (um) quando as duas entradas tiverem os seus valores lógicos diferentes. A saída dessa porta lógica terá nível lógico 1 (um) se pelo menos uma das entradas tiver nível lógico Assinale a alternativa que apresenta a sequência CORRETA: about:blank 3/820/03/2026, 20:13 Avaliação I - Individual A I - III - IV - II. B I IV - III II. II III - IV I. D II IV - III - I. 7 [Laboratório Virtual - Circuito com Lógica Booleana] Através da realização da prática, ao selecionar o circuito integrado SN 74HC08N e realizar a ligação dos cabos, é possível verificar o comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o LED só acenderá se as chaves estiverem de acordo com o circuito integrado. Para auxiliar no experimento, utilize o roteiro do laboratório. Com relação à porta lógica que é utilizada no circuito integrado do experimento (SN 74HC08N), assinale a alternativa CORRETA: Porta E (AND) A A c Porta E (AND) A c Porta OU (OR) A c about:blank 4/820/03/2026, 20:13 Avaliação I - Individual Porta NÃO (NOT) D A A 8 Na álgebra booleana, criada em 1854, as variáveis admitem somente dois valores (0 ou 1). Os teorema de De Morgan são muito utilizados para auxiliar na simplificação de expressões booleanas. primeiro teorema de De Morgan afirma que "o complemento do produto é igual à soma dos complementos". Com relação à expressão booleana que representa o primeiro teorema de De Morgan, analise na figura as opções apresentadas, e depois assinale a alternativa CORRETA: Opção 1: Opção 2: Opção 3: Opção 4: A A opção 2 representa o primeiro Teorema de De Morgan. B A opção 1 representa o primeiro Teorema de De Morgan. A opção 4 representa o primeiro Teorema de De Morgan. D A opção 3 representa o primeiro Teorema de De Morgan. 9 Um circuito lógico digital pode ter o seu comportamento ou funcionamento representado por expressões booleanas utilizando operações lógicas sobre as variáveis de entrada e obtendo a saída ou resposta desse circuito. funcionamento de um circuito ou sistema digital também pode ser descrito utilizando uma tabela verdade. about:blank 5/820/03/2026, 20:13 Avaliação Individual Observe a tabela verdade, obtenha a expressão Booleana, e então classifique V para as sentenças verdadeiras e F para as falsas: A C S 0 0 0 1 0 1 0 1 0 1 1 1 0 1 0 0 1 1 0 1 1 1 1 0 0 1 1 1 0 A expressão booleana obtida a partir da tabela verdade pode ser: ( ) A expressão booleana obtida a partir da tabela verdade pode ser: S = ABC + ABC + ABC + ABC ( ) A expressão booleana obtida a partir da tabela verdade pode ser: A expressão booleana obtida a partir da tabela verdade pode ser: Assinale a alternativa que apresenta a sequência CORRETA: A V-V-F-F. - B F-V-F-V. F-F-V-V. D V-F-V-F. q 967330-EEA121-OBTER EXPRESSÃO BOOLEANA (V ou F)Clique para baixar o anexo da questão 10 A eletrônica digital baseia-se em circuitos formados por portas lógicas digitais conectadas entre si, executando uma função pré-determinada. Pode-se dizer que as portas lógicas NÃO-E, NÃO-OU, X- OR e X-NOR são composições das três portas lógicas básicas (E, OU e NOT). As portas NÃO-E about:blank 6/820/03/2026, 20:13 Avaliação I - Individual (NAND) e NÃO-OU (NOR) são portas chamadas também de portas autossuficientes, porque conseguem implementar as funções de outras portas, a partir de arranjos corretamente projetados. Com base na autossuficiência das portas NAND e NOR, analise as sentenças a seguir: Analise as sentenças: I- arranjo de portas NAND, abaixo, executa a função de uma porta AND. AB AB A II- arranjo de portas NAND, abaixo, executa a função de uma porta OR. A III- arranjo de portas NOR, abaixo, executa a função de uma porta AND. A+B A+B A IV- arranjo de portas NOR, abaixo, executa a função de uma porta NAND. A A A+B = AB Assinale a alternativa CORRETA: A As sentenças II e III estão corretas. B As sentenças I e II estão corretas. As sentenças III e IV estão corretas. D As sentenças I e IV estão corretas. about:blank 7/820/03/2026, 20:13 Avaliação I - Individual q EEA121 AUTOSSUFICIÊNCIA NAND-NOR (An Sentenças)Clique para baixar o anexo da questão Imprimir about:blank 8/8
