Um circuito que utiliza amplificadores operacionais é o amplificador operacional inversor. Esse
circuito, mostrado na figura a seguir, necessita de realimentação para poder controlar e estabilizar seu
ganho de tensão total.

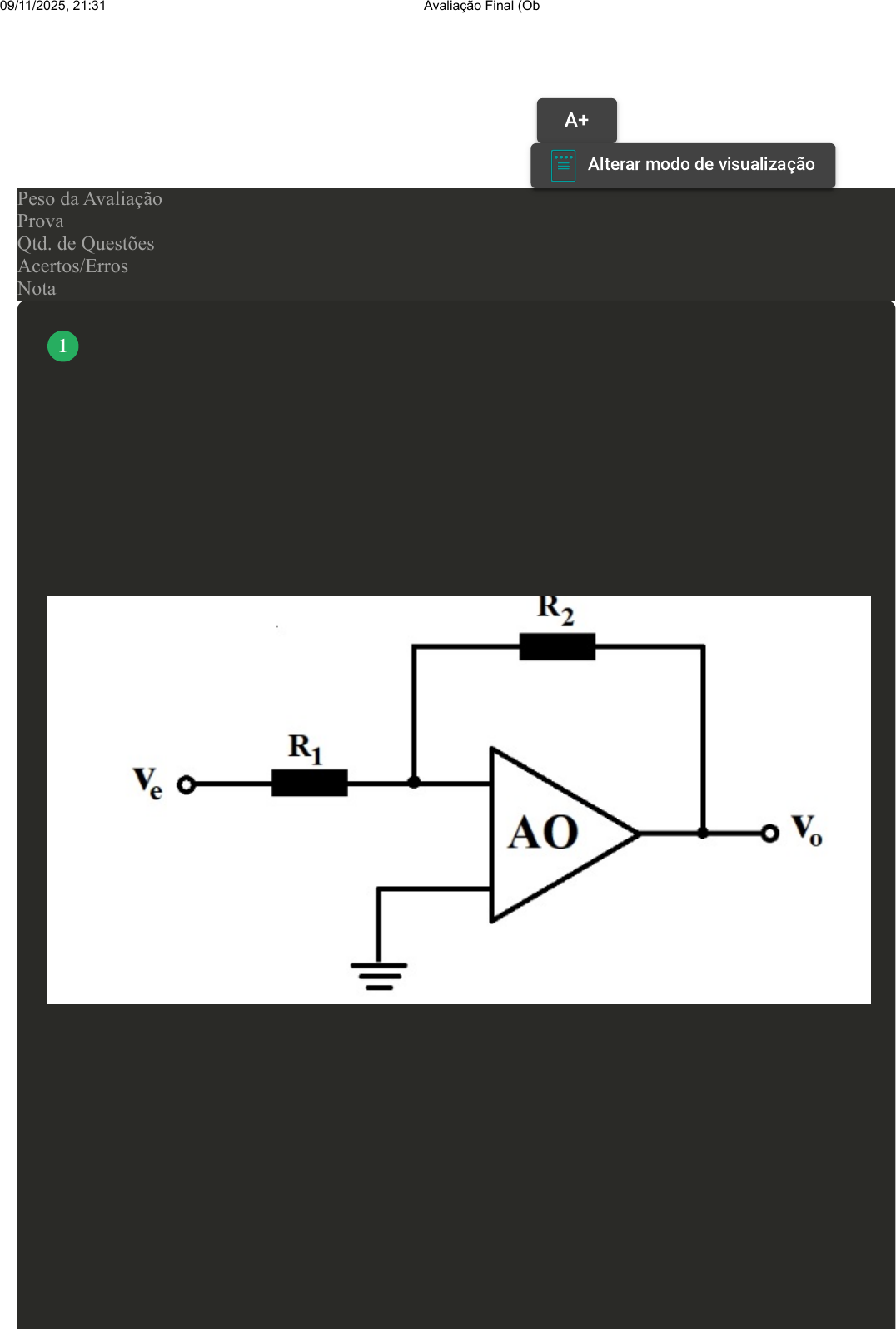

Figura - Circuito amplificador operacional inversor

Fonte: adaptado de: MALVINO, A. P.; BATES, D. J. Amplificadores Operacionais. In: MALVINO, A.
P.; BATES, D. J. Eletrônica. 8. ed. McGraw Hill Brasil, 2016. v. 2. cap. 16. p. 666-709.
Examine as afirmativas a seguir sobre o amplificador operacional inversor:
I. O circuito utiliza realimentação negativa.
 VOLTAR
A+
Alterar modo de visualização
1
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 1/11
II. O sinal de saída apresenta defasagem de 180° em relação ao sinal de entrada.
III. O ganho de tensão do circuito pode ser calculado pela equação A=-R2/R1.

É correto o que se afirma em:
A I e II, Apenas.
B II e III
C I, II e III.
D I, apenas.
Em um amplificador operacional comparador, um sinal de tensão de 4 V foi introduzido no terminal
da entrada inversora, enquanto o terminal da entrada não inversora foi aterrado. O sinal de saída do
amplificador operacional comparador foi medido, com o respectivo valor de -7 V.
Considerando as informações apresentadas, analise as afirmações considerando V para verdadeiro e F
para falso.
( ) O comparador é do tipo inversor com referência nula.
( ) A tensão de referência do amplificador comparador é 7 V.
( ) O comparador é do tipo não inversor com referência não nula.
( ) A tensão de alimentação do amplificador operacional é ±7 V.

2
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 2/11
Assinale a afirmativa que contempla corretamente a sequência:
A V, V, V, F.
B V, F, F, V.
C V, V, F, F.
D F, V, V, F.
Quando é dito que um amplificador operacional atingiu a saturação, significa que o dispositivo
atingiu um nível de tensão de saída fixo, podendo ser um valor máximo ou mínimo, em que a
amplitude do sinal não pode ser variada, mesmo que a tensão de entrada seja aumentada (ou
diminuída), causando uma distorção na tensão de saída. Nesses dispositivos, pode ocorrer a saturação
positiva e a saturação negativa.

Fonte: adaptado de: PERTENCE JÚNIOR, A. Conceitos fundamentais. In: PERTENCE JÚNIOR, A.
Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman,
2015. cap. 2. p. 15-35.
Considerando as informações apresentadas, analise as afirmativas a seguir:

I. A saturação positiva é benéfica para o sinal de saída.
II. A saturação é prejudicial, pois resulta na distorção do sinal na saída do amplificador operacional.
III. A saturação positiva ocorre quando a tensão de saída atinge o valor máximo permitido de tensão.
IV. A saturação negativa ocorre quando a tensão de saída atinge o valor mínimo permitido de tensão.
3
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 3/11

É correto o que se afirma em:

A I e IV, apenas.
B I, II e III, apenas.
C II, III e IV, apenas.
D III e IV, apenas.
Sobre a taxa de subida SR (do inglês, slew rate), Sedra e Smith (2011, p. 60) afirmam que “se um
sinal de entrada for aplicado e demandar uma resposta de saída com taxa maior que o valor
especificado para o SR, o Amp Op não atuará como especificado”.

Fonte: SEDRA, S. A.; SMITH, K. C. Amplificadores Operacionais. In: SEDRA, S. A.; SMITH, K. C.
Microeletrônica. 5. ed. Pearson Prentice Hall, 2011. cap. 2. p. 38-87.
Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas:

I. A análise da taxa de subida de um amplificador operacional é fundamental.

PORQUE
4
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 4/11

II. O sinal de saída apresentará distorções se a frequência do sinal de entrada for maior do que a
suportada pelo amplificador operacional.

A respeito dessas asserções, assinale a opção correta:
A A asserção I é uma proposição falsa e a II é uma proposição verdadeira.
B A asserção I é uma proposição verdadeira e a II é uma proposição falsa.
C As asserções I e II são verdadeiras, e a II é uma justificativa correta da I.
D As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I.
Um amplificador diferencial tem CMRR de 90, quando o resistor ligado a seu emissor tem valor 10
kΩ. Sua impedância de entrada é de 30 kΩ. Com base no exposto, analise as sentenças a seguir:
I- A resistência de entrada do projeto é de 10 kΩ.
II- O ganho do transistor é 135.
III- A resistência de entrada do projeto é de 15 kΩ.
Assinale a alternativa CORRETA:
A Somente a sentença III está correta.
B As sentenças I e III estão corretas.
5
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 5/11
C Somente a sentença II está correta.
D As sentenças II e III estão corretas.
Além dos filtros passivos, existem os filtros ativos, que possuem em seus circuitos não só resistores,
capacitores e indutores, mas também utilizam amplificadores operacionais. Os dois grupos de
circuitos apresentam suas vantagens e desvantagens, sendo necessária uma análise para descobrir qual
o melhor filtro para uma determinada utilização.

Fonte: adaptado de: PERTENCE JÚNIOR, A. Filtros ativos I: Fundamentos. In: PERTENCE
JÚNIOR, A. Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre:
Bookman, 2015. cap. 7. p. 141-158.


Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas:
I. Os filtros ativos são mais complexos do que os filtros passivos.

PORQUE

II. Os filtros ativos necessitam de fonte externas para alimentação dos amplificadores operacionais.
Revisar Conteúdo do Livro
6
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 6/11

A respeito dessas asserções, assinale a opção correta:
A A asserção I é uma proposição verdadeira e a II é uma proposição falsa.
B As asserções I e II são verdadeiras, e a II é uma justificativa correta da I.
C As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I.
D A asserção I é uma proposição falsa e a II é uma proposição verdadeira.
Duas características importantes dos amplificadores operacionais (AO) são a frequência de corte e a
taxa de atenuação. A primeira é definida como o valor da frequência, na qual o sinal de saída do
amplificador começa a ser atenuado. A segunda é definida como a taxa, na qual o dispositivo atenua o
sinal de entrada do amplificador, ocorrendo acima do valor da frequência de corte.

Fonte: adaptado de: PERTENCE JÚNIOR, A. Conceitos fundamentais. In: PERTENCE JÚNIOR, A.
Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman,
2015. cap. 2. p. 15-35.
Considerando o exposto, analise as afirmativas a seguir:

I. Se o AO apresenta uma frequência de corte alta e uma taxa de atenuação alta, este é mais adequado
para amplificar sinais de frequência alta.
II. Se o AO apresenta uma frequência de corte baixa e uma taxa de atenuação alta, este é mais
adequado para amplificar sinais de frequência alta.
7
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 7/11
III. Se o AO apresenta uma frequência de corte alta e uma taxa de atenuação baixa, este é mais
adequado para amplificar sinais de frequência alta.
IV. Se o AO apresenta uma frequência de corte baixa e uma taxa de atenuação baixa, este é mais
adequado para amplificar sinais de frequência baixa.

É correto o que se afirma em:
A I, II e III, apenas.
B II e III, apenas.
C III e IV, apenas.
D I e IV, apenas.
Os filtros ativos possuem o amplificador operacional como elemento central, o qual é combinado com
elementos resistivose capacitivos. Quando comparado com os filtros passivos, os filtros ativos
possuem componentes menores e um menor custo. Os filtros ativos possuem diferentes
comportamentos dependendo de sua ordem. Com relação aos filtros ativos, analise as sentenças a
seguir:
I- O decaimento o filtro de segunda ordem é o triplo do de primeira ordem.
II- Quanto maior a ordem de um filtro, mais próximo ele está de um filtro ideal.
III- Os filtros de primeira ordem têm uma equação característica descrita por uma equação linear.
Assinale a alternativa CORRETA:
Revisar Conteúdo do Livro
8
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 8/11
A As sentenças II e III estão corretas.
B As sentenças I e II estão corretas.
C Somente a sentença III está correta.
D Somente a sentença II está correta.
O rise-time, ou tempo de subida, é uma importante característica dos amplificadores operacionais, que
define o tempo que o sinal de saída do dispositivo leva para variar de 10 a 90% do seu valor final. O
tempo de subida Tr (em microssegundos, s) pode ser calculado a partir da seguinte equação:

Tr=0,35/BW
 em que BW é a largura de banda do amplificador operacional (em Megahertz, MHz).

Fonte: adaptado de: PERTENCE JÚNIOR, A. Conceitos fundamentais. In: PERTENCE JÚNIOR, A.
Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman,
2015. cap. 2. p. 15-35.
Considerando o exposto, analise as afirmativas a seguir:

I. Quanto menor BW, maior Tr, e mais rápida é a resposta do amplificador operacional.
II. Quanto maior BW, menor Tr, e mais rápida é a resposta do amplificador operacional.
9
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 9/11
III. Quanto menor BW, maior Tr, e mais devagar é a resposta do amplificador operacional.
IV. Quanto maior BW, menor Tr, e mais devagar é a resposta do amplificador operacional.

É correto o que se afirma em:
A I e IV, apenas.
B II e III, apenas.
C III e IV, apenas.
D I, II e III, apenas.
Um cliente necessita de um dispositivo que amplifique um sinal de tensão, e que a tensão de saída
amplificada esteja em fase com a tensão de entrada. Outro critério que deve ser atendido é que a
tensão de saída seja 13 vezes maior do que a tensão de entrada.
Considerando as informações apresentadas, avalie as afirmativas a seguir:
I. O ganho de tensão do amplificador, em dB, é de 22,28 dB.
II. O circuito deve utilizar o amplificador operacional não inversor.
III. O circuito, além de necessitar de um amplificador operacional, pode ser construído com resistores
de 1 kΩ e 12 kΩ.
IV. O circuito, além de necessitar de um amplificador operacional, pode ser construído com resistores
de 10 kΩ e 130 kΩ.
10
09/11/2025, 21:31 Avaliação Final (Objetiva) - Individual
about:blank 10/11

É correto o que se afirma em:
A III e IV, apenas.
B II e IV, apenas.
C I, apenas.
D I, II e III, apenas.
