AV1 ATIVIDADE CONTEXTUALIZADA – FUNDAMENTOS DA
MECÂNICA DOS SÓLIDOS E DE RESISTÊNCIA DOS
MATERIAIS


Luiz Felipe de Sousa Batista
01678923
Engenharia Civil

Você é um(a) engenheiro(a) e recebe a proposta de realizar um
dimensionamento de uma viga conforme descreve a questão:

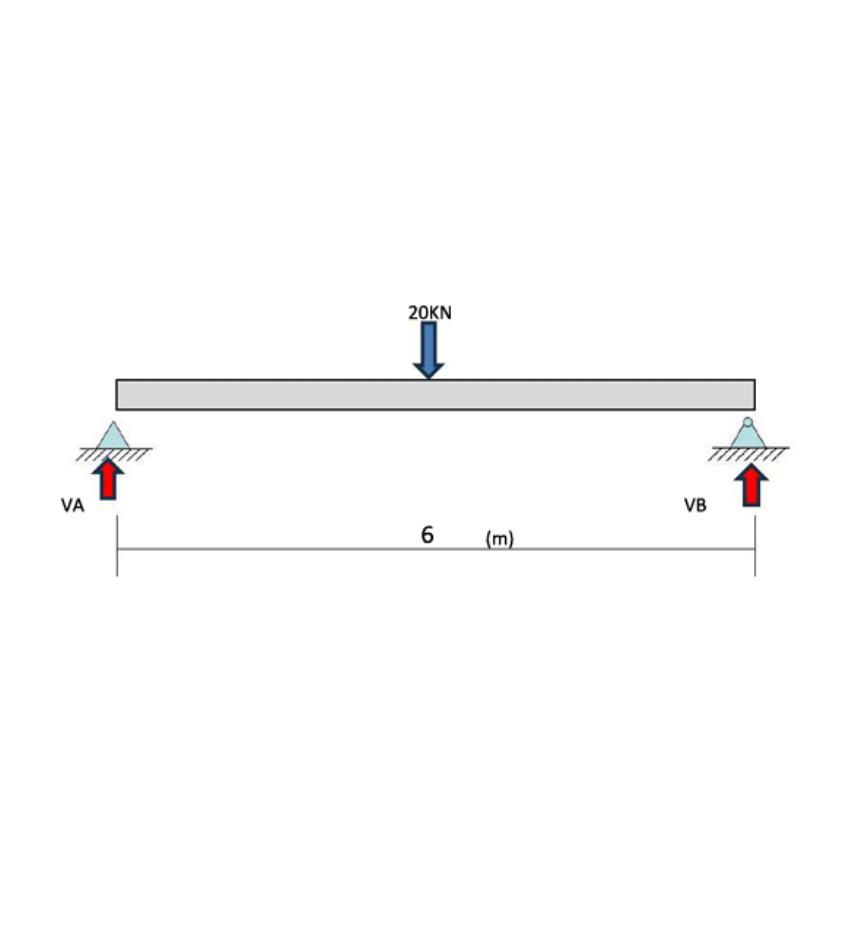

Uma viga biapoiada de 6m de comprimento suporta uma carga concentrada de
20KN aplicada no centro da viga. Determine o momento fletor máximo e o
esforço cortante na viga.

Dados:
Comprimento da viga (L): 6m
Carga concentrada (P): 20KN = 2000N







RESPOSTAS: Mmáx= 30.000 Nm e V= 10.000 N

*OBSERVAÇÃO: Para início de cálculo no enunciado foi dado o valor da
carga concentrada (P) de forma errada, pois 20 KN equivale a 20.000 N e
não 2.000 N como está no enunciado, 1 KN é igual a 1.000 N desta forma
20KN é equivalente a 20.000 N (20 x 1000 = 20.000 N).


1- REAÇÕES NOS APOIOS:
Como a carga está no centro e a viga é simétrica, as reações nos apoios
(RA e RB) serão iguais:

RA = RB = P/2 = 20.000/2 = 10.000 N ou 10KN





2- MOMENTO FLETOR MÁXIMO (Mmáx)
O Momento fletor máximo ocorre no centro da viga, exatamente onde a
carga está aplicada, para uma viga biapoiada com carga concentrada no
meio:

Mmáx= (P x L) /4 = (20.000 x 6) /4 = 30.000 Nm ou 30 KNm



3- ESFORÇO CORTANTE MÁXIMO (V)
Logo à esquerda do ponto de aplicação da carga, o esforço cortante é
igual à reação no apoio:

V = RA = 10.000 N

Logo à direita do ponto de aplicação da carga:

V= RA – P = 10.000 – 20.000 = -10.000 N

Ou seja o esforço cortante Máximo é de 10.000 N ou 10KN


RESULTADO FINAL:

Momento fletor máximo= 30.000 Nm ou 30KNM
Esforço cortante máximo= 10.000 N ou 10KN


DIAGRAMA DE ESFORÇOS CORTANTES E DE MOMENTO FLETOR:
