 Automação de Processos Industriais (/aluno…
Av2 - Automação de Processos Industriais
Sua avaliação foi confirmada com sucesso
Colaborar  
(/notific
×
Informações Adicionais
Período: 03/02/2025 00:00 à 10/03/2025 23:59
Situação: Cadastrado
Tentativas: 2 / 3
Pontuação: 1200
Protocolo: 1081668854
Avaliar Material
1)
a)
b)

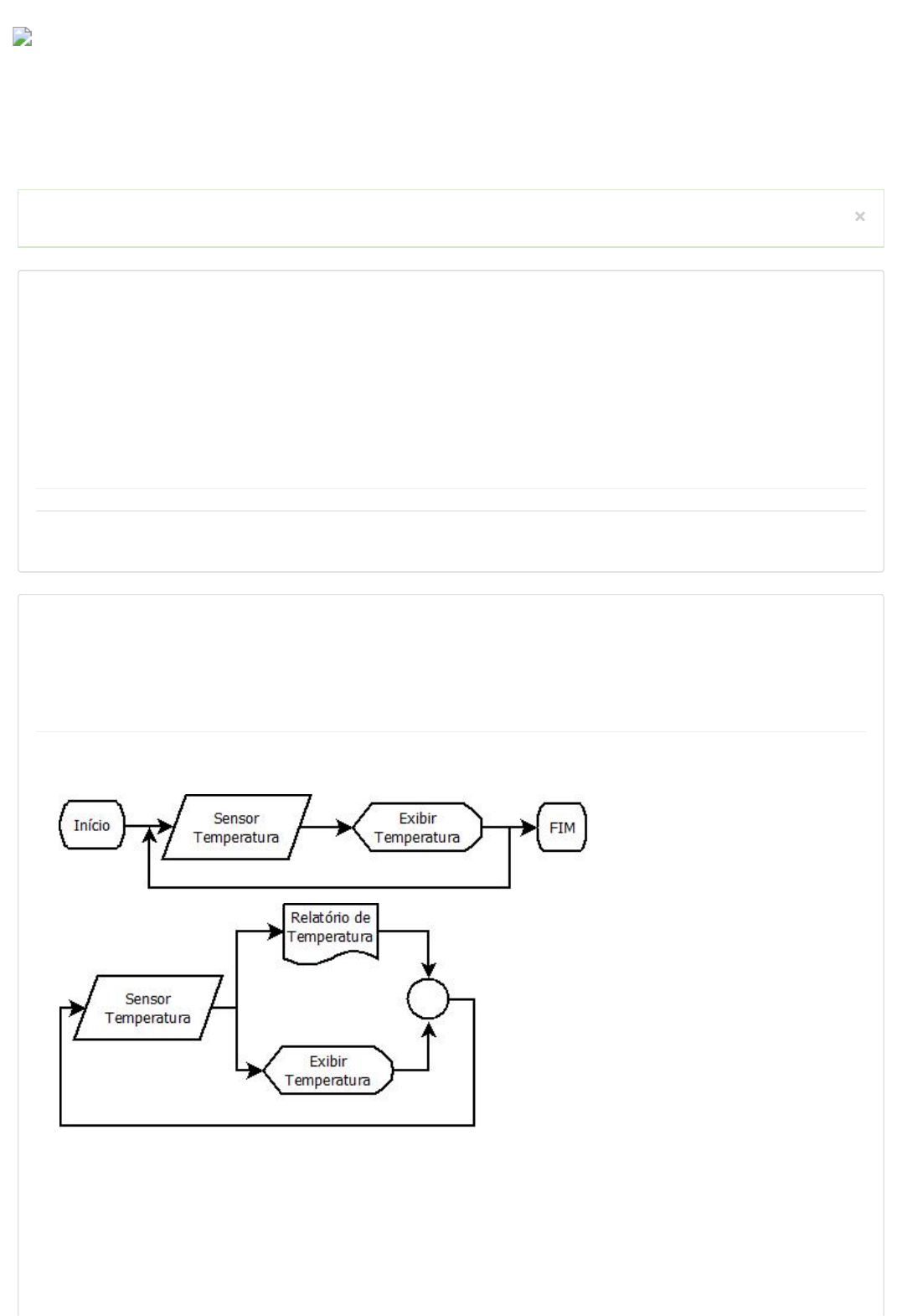

Um sistema de supervisão é utilizado para monitorar a temperatura de uma caldeira a todo instante. Esta
temperatura deve ser enviada para o sistema de monitoração e ainda deve ser exibida em um display, para que você
saiba quanto está medindo, para que intervenha, caso seja necessário.
Qual das alternativas melhor demonstra um diagrama de blocos para realizar este sistema simples de supervisão?
Alternativas:
22/02/2025, 09:05 Colaborar - Av2 - Automação de Processos Industriais
https://www.colaboraread.com.br/aluno/avaliacao/index/3440024306?atividadeDisciplinaId=17876811&finalizada=true 1/4
https://www.colaboraread.com.br/aluno/timeline/index/3440024306?ofertaDisciplinaId=2337372
https://www.colaboraread.com.br/aluno/timeline/index/3440024306?ofertaDisciplinaId=2337372
https://www.colaboraread.com.br/notificacao/index
https://www.colaboraread.com.br/notificacao/index
https://www.colaboraread.com.br/notificacao/index
javascript:void(0);
c)
d)
e)
2)
a)
b)
c)
d)
e)
3)
Alternativa assinalada
Um processo de fabricação complexo, composto por um extenso chão-de-fábrica e um sistema supervisório,
exige a utilização de um CLP para ser controlado, realizando a comunicação de dados entres os níveis de produção.
Porém, este processo não pode ser programado por LADDER, visto que sua complexidade é muito grande. Foi
determinado que seria então, programado via texto estruturado. Porém, no início da programação, percebeu-se que
o algoritmo ficaria extenso e complexo demais.
Avaliando o texto-base e, com os conhecimentos adquiridos nesta unidade, qual seria a melhor solução para tal
problema?
Alternativas:
O ideal seria utilizar um sistema de lista de instruções, uma vez que esta traria um ganho em relação ao
tamanho do algoritmo.
O melhor para este caso seria utilizar uma programação por diagrama de blocos funcionais
aliado ao texto estruturado, o que permitiria reduzir o algoritmo e facilitar a sua visualização.
Alternativa assinalada
Pensando em programação, podemos dizer que a complexidade do texto estruturado torna o sistema inviável,
portanto, o mesmo deveria ser reorganizado.
O ideal seria trazer um sistema mais simplificado, de forma a poder programa-lo via LADDER.
O correto é estruturar o programa com GRAFCET antes de iniciar a programação em LADDER.
Podemos dizer que uma variável do sistema é um elemento intrínseco do mesmo, pois independentemente de
ser medida ou não, ela está presente, enquanto uma entrada é um elemento gerado, já que sem um instrumento de
medida capaz de captar a variável e gerar um sinal, a entrada não existiria.
22/02/2025, 09:05 Colaborar - Av2 - Automação de Processos Industriais
https://www.colaboraread.com.br/aluno/avaliacao/index/3440024306?atividadeDisciplinaId=17876811&finalizada=true 2/4
a)
b)
c)
d)
e)
4)
a)
b)
c)
d)
e)
5)
O texto nos diz sobre a correlação entre variáveis e entradas do sistema, mas será que podemos dizer o mesmo de
variáveis e saídas?
Assinale a alternativa correta:
Alternativas:
Sim, uma vez que as variáveis são saídas do controlador.
Não, pois as saídas são elementos intrínsecos do sistema assim como as variáveis.
Sim, já que as variáveis manipuladas e as saídas são a mesma coisa.
Sim, pois as saídas do sistema são elementos gerados pelo controlador. Alternativa assinalada
Não, pois variáveis e saídas não podem ser relacionadas.
O GRAFCET tem uma formação constituída por etapas, transições e ligações orientadas. As etapas podem ser
divididas em três tipos:
As _________, como o próprio nome já denota, são as primeiras etapas do diagrama, representadas através de um
quadrado ou retângulo duplo.
As ____________ são aquelas que compõem o diagrama, formando o corpo lógico e determinando as ações que serão
realizadas.
Já as ____________ são menos usadas, mas não menos importantes. São utilizadas para facilitar a visualização de
diagramas mais complexos ou muito extensos. Estas etapas são formadas por subdiagramas.
Assinale a alternativa que completa as lacunas apresentadas pelo texto.
Alternativas:
Etapas Regulares, Etapas Iniciais e Etapas de Chamada, respectivamente.
Etapas Iniciais, Etapas Regulares e Etapas de Chamada, respectivamente. Alternativa assinalada
Etapas Iniciais, Etapas de Chamada e Etapas Regulares, respectivamente.
Etapas Iniciais, Etapas Normais e Etapas de Sub-rotina, respectivamente.
Etapas Iniciais, Etapas Regulares e Etapas de Subdiagramas, respectivamente.
O diagrama GRAFCET tem a função de estruturar a lógica de programação para facilitar a visualização por parte
do desenvolvedor, permitindo que se tenha um documento para arquivo, já o LADDER deve ser usado para se
elaborar o algoritmo de controle.
De acordo com o texto-base e sabendo que o LADDER é uma linguagem baseada em diagramas lógicos de relês,
tem-se as afirmativas:
I - A linguagem LADDER usa de degraus para ser estruturada e por isto leva este nome.
II - A linguagem LADDER deve ser elaborada por pessoas especializadas, pois é uma linguagem de programação
complexa.
III – Podemos dizer que a linguagem LADDER é simples e intuitiva, o que possibilita sua utilização por qualquer
pessoa envolvida no processo.
IV – Os diagramas LADDER não podem conter blocos de comando, podendo ser apenas estruturado usando seus
símbolos padrões.
Analisando as afirmativas, assinale a alternativa correta:
22/02/2025, 09:05 Colaborar - Av2 - Automação de Processos Industriais
https://www.colaboraread.com.br/aluno/avaliacao/index/3440024306?atividadeDisciplinaId=17876811&finalizada=true 3/4
a)
b)
c)
d)
e)
Alternativas:
Apenas as afirmativas I, II e III estão corretas.
As afirmativas I, II, III e IV estão corretas.
Apenas as afirmativas I e III estão corretas. Alternativa assinalada
Apenas as afirmativas II e IV estão corretas.
Apenas as afirmativas II, III e IV estão corretas.
