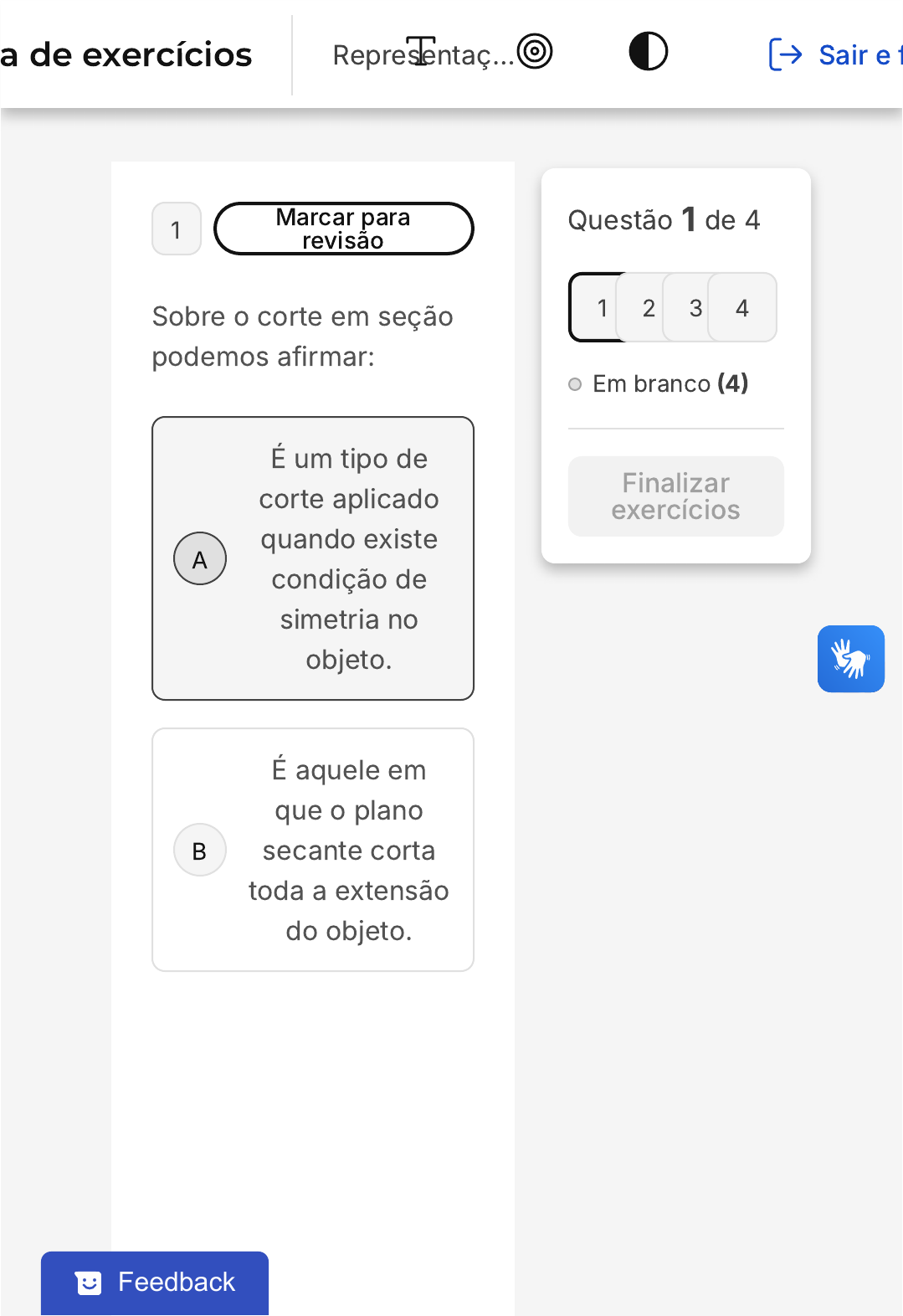

Sobre o corte em seção
podemos afirmar:
É um tipo de
corte aplicado
quando existe
condição de
simetria no
objeto.
É aquele em
que o plano
secante corta
toda a extensão
do objeto.
Questão 1 de 4
Em branco (4)
1 2 3 4
Finalizar
exercícios
a de exercícios Representaç… Sair e f
Feedback
C
D
E
Quando a
seção é
desenhada
sobre a vista,
utiliza-se linha
tracejada
grossa.
Quando a
seção é
desenhada fora
da vista,
deslocada,
deve estar
ligada à vista
cortada por
uma linha traço
e ponto fina
(estreita).
Para delimitar a
parte "cortada"
do objeto com
relação ao
restante da
vista, usa-se
uma linha de
ruptura (linha
fina irregular).
2
Marcar para
revisão
Analise as sentenças a
seguir referentes aos
conceitos de corte:
I. O corte é um recurso
de desenho técnico que
facilita a representação
de objetos com detalhes
presentes em seu
interior.
II. Na vista em corte, o
objeto é cortado por um
plano secante imaginário
e a parte anterior ao
plano é vista pelo
observador, que muda
de posição para olhar o
objeto cortado.
III. A porção sólida do
objeto, cortada pelo
plano secante, é
indicada na vista em
corte pela presença de
hachuras, internas às
arestas cortadas pelo
plano.
IV. Existem vários tipos
de corte: corte pleno,
meio corte, corte em
A
B
C
D
E
desvio, corte parcial e
seção.
Estão corretas, apenas:
I e IV
I, III e IV
I e II
II e IV
I, II e IV
3
Marcar para
revisão
Sobre o corte em desvio
podemos afirmar:
A
B
É aplicado
quando os
detalhes
presentes no
objeto não
podem ser
cortados por
um único plano
secante em um
corte pleno.
Os planos
secantes são
sempre
paralelos ou
perpendiculares
entre si, não
podendo o
desvio ser feito
em outro
ângulo.
C
D
Da mesma
forma que no
corte pleno,
linhas
tracejadas
devem ser
colocadas na
vista em corte,
havendo
sobreposição
entre essas
linhas e as
hachuras.
No caso da
utilização de
planos
concorrentes
sucessivos, o
ângulo formado
entre os planos
em desvio deve
ser sempre
menor do que
90°.
E
As hachuras
não estão
presentes em
todas as faces
em contato com
os planos
secantes.
4
Marcar para
revisão
Analisando as condições
obrigatórias e
necessárias na
representação de cortes,
podemos afirmar,
EXCETO:
A
B
A posição do
plano secante é
indicada com
linha mista:
traço e ponto
fina (estreita)
com extremos
em linha
contínua larga.
As setas junto
das linhas
contínuas
grossas
indicam a
visualização do
observador do
corte, que deve
ser a mesma
posição
adotada para a
vista
ortográfica que
está sendo
substituída.
C
D
Abaixo de cada
corte deve ser
colocada a
nomenclatura
do corte (por
exemplo:
CORTE A-A).
Nas vistas em
corte sempre
são
representadas
arestas
invisíveis, ou
seja, a
sobreposição
entre hachuras
e linhas
tracejadas é
permitida e
recomendada.
