Prova Final P3 MECÂNICA ESTÁTICA

Prévia do material em texto

...
Página inicial Disciplinas e Espaços GRADUAÇÃO A DISTÂNCIA 2024 2024-3
Mecânica Estática - 2024_03_EAD_B Avaliações Prova Final
Questão 1
Ainda não respondida
Vale 1,00 ponto(s).

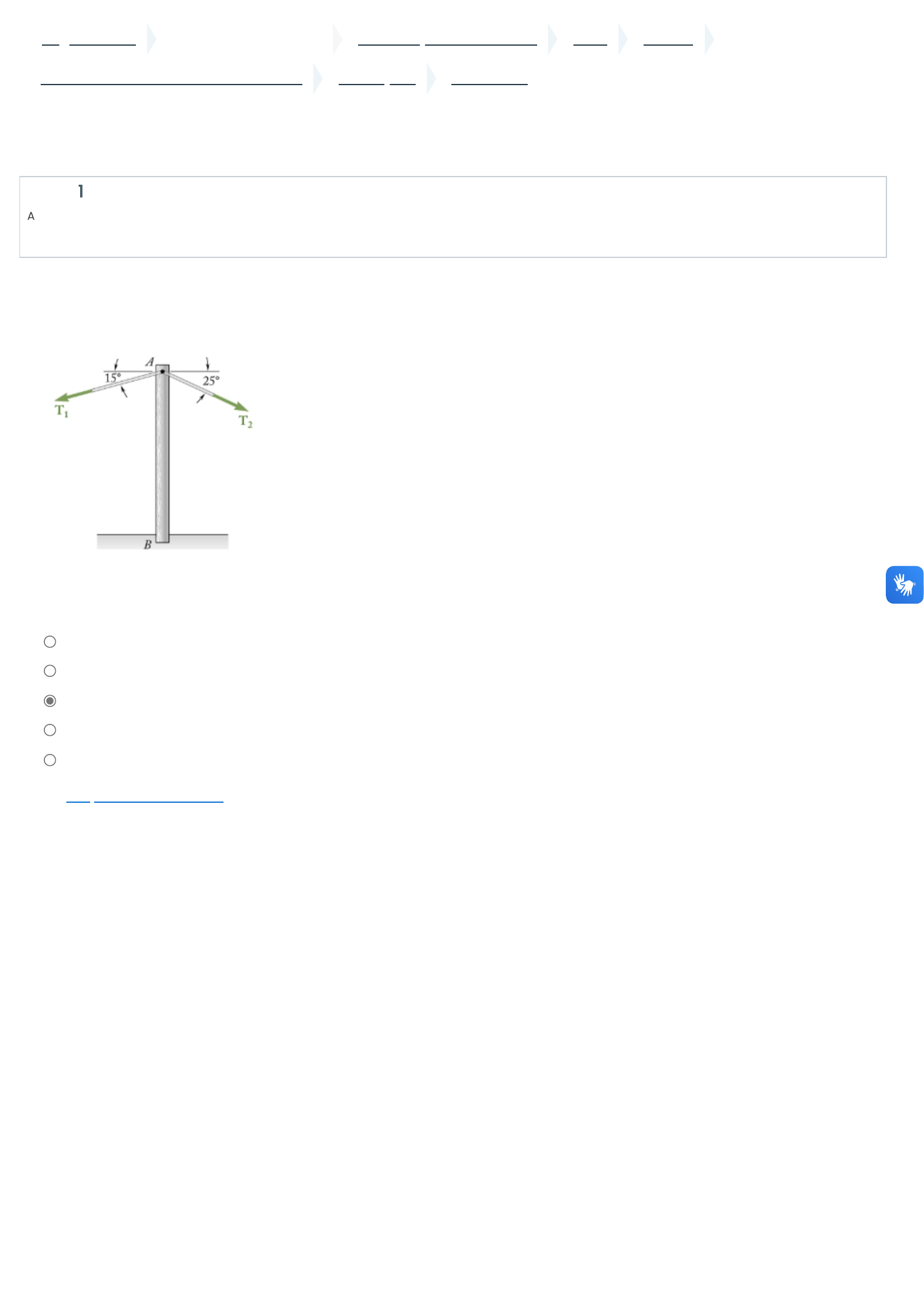

Um cabo de telefone está preso a A no poste AB. Sabendo que a tração no lado esquerdo do cabo T1 = 800 N e que a
tração que ocorre do outro lado vale T2= 1 kN, determine a intensidade e direção da força resultante.
Escolha uma opção:
a. Fr= 123,13 N e θ = -78,02º
b. Fr= -643,69 N e θ = 78,02º
c. Fr= 643,69 N e θ = -78,02º
d. Fr= 643,69 N e θ = -67,11º
e. Fr= 123,13 N e θ = -101,98º
Limpar minha escolha
https://ava.candidomendes.edu.br/moodle/
https://ava.candidomendes.edu.br/moodle/course/index.php?categoryid=8
https://ava.candidomendes.edu.br/moodle/course/index.php?categoryid=175
https://ava.candidomendes.edu.br/moodle/course/index.php?categoryid=185
https://ava.candidomendes.edu.br/moodle/course/view.php?id=15054
https://ava.candidomendes.edu.br/moodle/course/view.php?id=15054&section=4
https://ava.candidomendes.edu.br/moodle/mod/quiz/view.php?id=509425
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
Questão 2
Ainda não respondida
Vale 1,00 ponto(s).
Questão 3
Ainda não respondida
Vale 1,00 ponto(s).
Dada a seção transversal ilustrada abaixo, calcule o centroide.
Escolha uma opção:
a. X= 24,23 mm e Y=42,23 mm
b. X= 36 mm e Y=24,23 mm
c. X= 42,23 mm e Y=22,5 mm
d. X= 42,23 mm e Y=24,23 mm
e. X= 9,23 mm e Y=14,23 mm
Limpar minha escolha
Para a viga ilustrada na figura, determine o maior esforço cortante e o maior momento fletor que atuam no material.
Escolha uma opção:
a. Esforço cortante máximo: 22,5 kN; Momento fletor máximo: 19,8 kN*m.
b. Esforço cortante máximo: 50,5 kN; Momento fletor máximo: 19,8 kN*m.
c. Esforço cortante máximo: 50,5 kN; Momento fletor máximo: 39,8 kN*m.
d. Esforço cortante máximo: 22,5 kN; Momento fletor máximo: 39,8 kN*m.
e. Esforço cortante máximo: 39,8 kN; Momento fletor máximo: 50,5 kN*m.
Limpar minha escolha
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
Questão 4
Ainda não respondida
Vale 1,00 ponto(s).
Questão 5
Ainda não respondida
Vale 1,00 ponto(s).
Uma força horizontal de 3 kN é aplicada no pino A da estrutura mostrada na figura. Determine as forças que ocorrem
nos elementos AB e CD.
Escolha uma opção:
a. Fab= 7,8 kN (saindo do elemento) e Fcd= 5,2 kN (entrando no elemento).
b. Fab= 5,2 kN (saindo do elemento) e Fcd= 5,2 kN (saindo do elemento).
c. Fab= 5 kN (entrando no elemento) e Fcd= 5 kN (entrando no elemento).
d. Fab= 5 kN (saindo do elemento) e Fcd= 5 kN (saindo do elemento).
e. Fab= 5,2 kN (saindo do elemento) e Fcd= 7,8 kN (entrando no elemento).
Limpar minha escolha
Dois elementos estruturais B e C estão aparafusados a uma braçadeira A conforme indicado na figura. Sabendo que
os elementos estão em tração e que P = 10 kN e Q = 15 kN, determine graficamente a intensidade, a direção e o
sentido da força resultante exercida sobre a braçadeira.
Escolha uma opção:
a. Fr= 20,06 kN e θ = 71,22º
b. Fr= -20,06 kN e θ = 101,22º
c. Fr= 20,06 kN e θ = 21,22º
d. Fr= 27,12 kN e θ = 21,22º
e. Fr= 27,12 kN e θ = 71,22º
Limpar minha escolha
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
Questão 6
Ainda não respondida
Vale 1,00 ponto(s).
Questão 7
Ainda não respondida
Vale 1,00 ponto(s).
Um cilindro de 200 kg está pendurado por meio de dois cabos AB e AC, presos ao topo de uma parede vertical. Uma
força horizontal P perpendicular à parede segura o cilindro na posição mostrada na figura. Determine a intensidade
de P e a tração em cada cabo.
Escolha uma opção:
a. P=1402N; Tab= 235N; Tac=1238N.
b. P=1402N; Tab= 1238N; Tac=235N.
c. P=235N; Tab= 1238N; Tac=1402N.
d. P=1238N; Tab= 1402N; Tac=235N.
e. P=235N; Tab= 1402N; Tac=1238N.
Limpar minha escolha
Uma força vertical de 500 N é aplicada na extremidade de uma alavanca que está ligada a um eixo em O, conforme
a figura. Determine o momento da força de 500 N em relação a O.
Escolha uma opção:
a. Momento de 150 Nm no sentido horário.
b. Momento de 150 Nm no sentido anti-horário.
c. Momento de 250 Nm no sentido horário.
d. Momento de 300 Nm no sentido horário.
e. Momento é nulo.
Limpar minha escolha
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
Questão 8
Ainda não respondida
Vale 1,00 ponto(s).
Questão 9
Ainda não respondida
Vale 1,00 ponto(s).
A estrutura representada na figura sustenta parte do teto de um pequeno edifício. Sabendo que a tração no cabo é
150 kN, determine a reação na extremidade fixa E.
Escolha uma opção:
a. Ex= 80,0 kN; Ey= 200 kN; Me= 110,0 kN*m.
b. Ex= 200,0 kN; Ey= 90 kN; Me= 180,0 kN*m.
c. Ex= 90,0 kN; Ey= 200 kN; Me= 110,0 kN*m.
d. Ex= 90,0 kN; Ey= 200 kN; Me= 180,0 kN*m.
e. Ex= 80,0 kN; Ey= 100 kN; Me= 180,0 kN*m.
Limpar minha escolha
A figura a seguir apresenta um elemento de uma máquina formada por barras. Sabendo que os pontos B e C são
pinos, determine as componentes internas y do ponto B e C.
Escolha uma opção:
a. By= 2400N e Cy=2400N.
b. By= 1200N e Cy=3600N.
c. By= 1200N e Cy=0N.
d. By= 0N e Cy=3600N.
e. By= 3600N e Cy=1200N.
Limpar minha escolha
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
https://ava.candidomendes.edu.br/moodle/mod/quiz/attempt.php?attempt=619564&cmid=509425
Questão 10
Ainda não respondida
Vale 1,00 ponto(s).
Calcule o centro de gravidade da figura abaixo:
Escolha uma opção:
a. X= 2,401 cm e Y=1,636 cm
b. X= 0,912 cm e Y=2,25 cm
c. X= 1,636 cm e Y=0,912 cm
d. X= 0,912 cm e Y=2,401 cm
e. X= 0,651 cm e Y=1,636 cm
Limpar minha escolha
