FÍSICA - Eletrodinâmica
IM
PR
IM
IR
Voltar Avançar
29
GA
BA
RI
TO

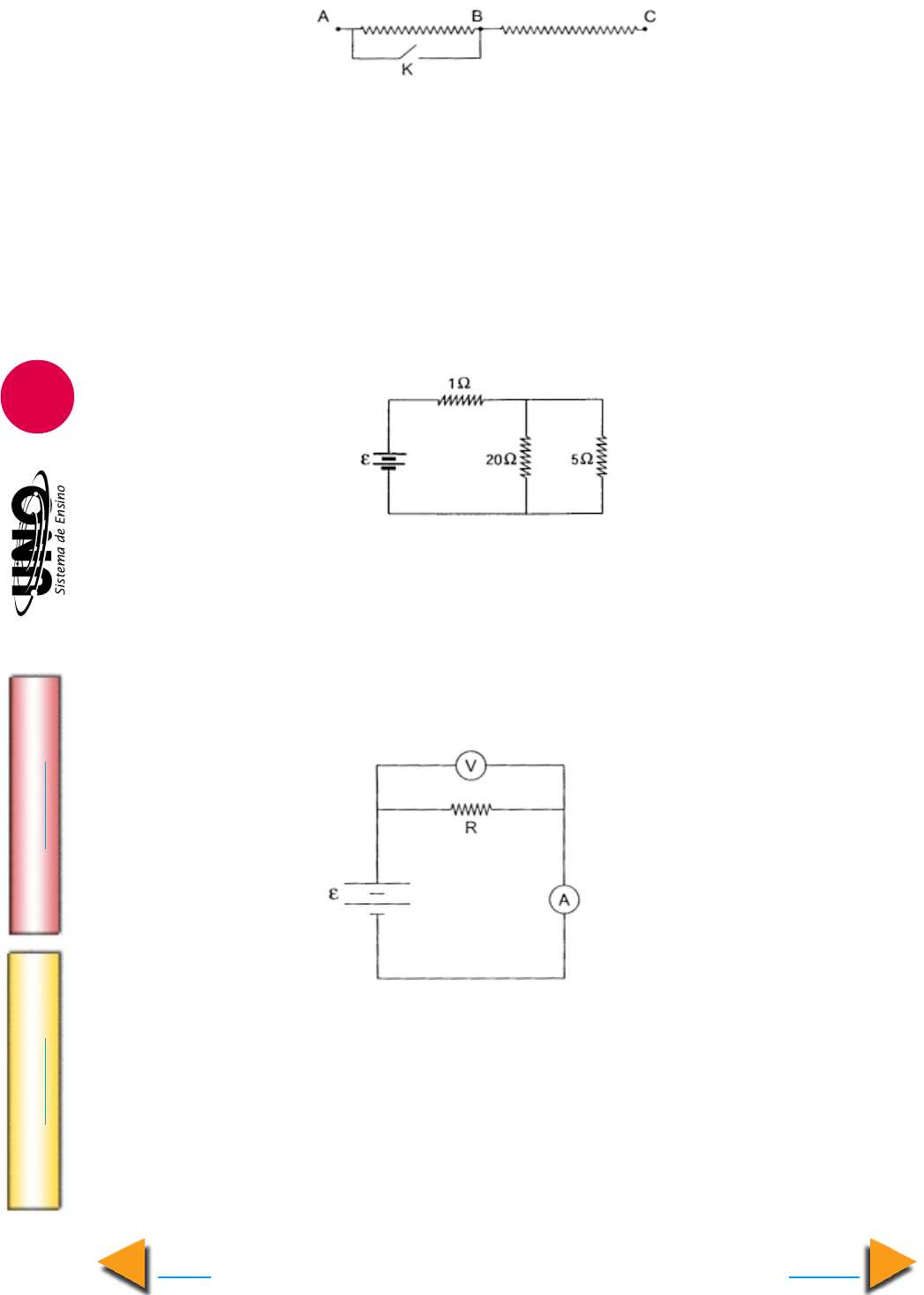

98. Vunesp A figura representa esquematicamente o circuito interno de um chuveiro elétrico
cujos valores nominais são: 220V; 4400W/6050W. Os terminais A e C são ligados à ten-
são da rede e a chave K, quando ligada, coloca o trecho AB em curto.
Pode-se afirmar que as resistências elétricas dos trechos AC e BC desse fio são, em ohms,
respectivamente de
a) 19 e 15.
b) 13 e 11.
c) 11 e 8,0.
d) 8,0 e 5,0.
e) 3,0 e 2,0.
99. Mackenzie-SP No circuito ao lado, a corrente elétrica que passa pelo resistor de 20 Ω tem
intensidade 0,4 A. A força eletromotriz e do gerador ideal vale:
a) 12 V
b) 10 V
c) 8 V
d) 6 V
e) 4 V
100. Vunesp No circuito da figura, a fonte é uma bateria de fem ε = 12 V, o resistor tem
resistência R = 1000 Ω, V representa um voltímetro e A um amperímetro.
Determine a leitura desses medidores:
a) em condições ideais, ou seja, supondo que os fios e o amperímetro não tenham resistên-
cia elétrica e a resistência elétrica do voltímetro seja infinita.
b) em condições reais, em que as resistências elétricas da bateria, do amperímetro e do
voltímero são r = 1,0 Ω, R
A
 = 50 Ω e R
V
 = 10000 Ω, respectivamente, desprezando
apenas a resistência dos fios de ligação.
(Nos seus cálculos, não é necessário utilizar mais de três algarismos significativos.)
FÍSICA - Eletrodinâmica
IM
PR
IM
IR
Voltar Avançar
30
GA
BA
RI
TO
101. Mackenzie-SP Na associação ao lado, a d.d.p. entre as armaduras do capacitor de 4 µF é:
A
20 Ω
8 Ω
20 Ω
30 Ω
H G F E
B C
C
60 V
D
9 V
5 ηF
2 Ω
a) 3,0 V
b) 4,5 V
c) 6,0 V
d) 9,0 V
e) 13,5 V
102. UEMS A carga armazenada pelo capacitor do circuito é:
a) 4,0.10–8 C
b) 4,5.10–8 C
c) 3,0.10–7 C
d) 4,0.10–9 C
e) 4,5.10–6 C
103. UFGO
Um estudante encontrou, em um laboratório de eletricidade, o circuito acima. Utilizando
instrumentos de medidas apropriados, ele verificou que o capacitor C estava carregado, e
que
( ) a resistência equivalente do circuito era 15,5 Ω.
( ) a corrente entre os pontos C e F era nula.
( ) a ddp entre os pontos A e B era igual a ddp entre os pontos D e E.
( ) a potência dissipada pelo resistor de 30 Ω era menor do que a potência dissipada
pelo resistor de 20 Ω situado entre os pontos B e G.
FÍSICA - Eletrodinâmica
IM
PR
IM
IR
Voltar Avançar
31
GA
BA
RI
TO
104. UFMT Sabe-se que é proibido colocar painéis metálicos embaixo das linhas de alta
tensão. O motivo para essa proibição é que
(01) quando o painel é erguido paralelo ao fio, o fluxo do campo magnético, gerado pela
corrente elétrica que passa pelo fio, induz uma corrente elétrica no painel, podendo
causar a morte das pessoas que estiverem em contato com o painel.
(02) quando o painel é erguido perpendicular ao fio, o fluxo do campo magnético, gerado
pela corrente elétrica que passa pelo fio, induz uma corrente elétrica no painel, po-
dendo causar a morte das pessoas que estiverem em contato com o painel.
(04) quando o painel é erguido paralelo ao fio, o fluxo do campo elétrico, gerado pela
corrente elétrica que passa pelo fio, induz uma corrente elétrica no painel, podendo
causar a morte das pessoas que estiverem em contato com o painel.
(08) quando o painel é erguido perpendicular ao fio, o fluxo do campo elétrico, gerado
pela corrente elétrica que passa pelo fio, induz uma corrente elétrica no painel, po-
dendo causar a morte das pessoas que estiverem em contato com o painel.
(16) a corrente elétrica induzida no painel é uma corrente contínua, podendo, por esse
motivo, causar a morte das pessoas que estiverem em contato com o painel.
Dê, como resposta, a soma das alternativas corretas.
105. UFBA O circuito esquematizado abaixo, percorrido pela corrente i, compõe-se de uma
fonte de tensão U, uma chave disjuntora CH, um voltímetro V, três amperímetros, A
1
, A
2
e A
3
, e quatro lâmpadas iguais, L
1
, L
2
, L
3
 e L
4
, cada uma delas com resistência elétrica
ôhmica igual a R. Admite-se que a resistência elétrica dos fios de ligação é desprezível e
que os medidores são ideais.
Sendo assim, conclui-se:
(01) A queda de tensão provocada pelo conjunto das quatro lâmpadas equivale à provoca-
da por uma única
lâmpada de resistência elétrica igual a
5 R
 Ω.
(02) A leitura de A
1
 é igual à soma das leituras de A
2
 e A
3
.
(04) A resistência interna do voltímetro é infinitamente pequena.
(08) A leitura de A
2
 é a mesma de A
3
.
(16) A potência dissipada pela lâmpada L
1
 é igual a Ri2.
(32) Abrindo-se a chave CH, a intensidade luminosa de L
3
 diminui.
Dê, como resposta, a soma das alternativas corretas.
3
A1
A2
A3
L1
L2
U
i
L4 CH
L3
