Universidade do Oeste de Santa Catarina – Unoesc – Campus Chapecó
Curso de Engª Civil Resistência dos Materiais I 3ª Fase – 2016/1
Profa. Elisane
Tensões e Deformações

1. Como se define Tensão Admissível?
2. A Lei de Hooke é válida para qual fase do diagrama tensão-deformação?
Explique o que ocorre com o material nesta fase.
3. Qual a relação do coeficiente de Poisson com a deformação de uma barra?

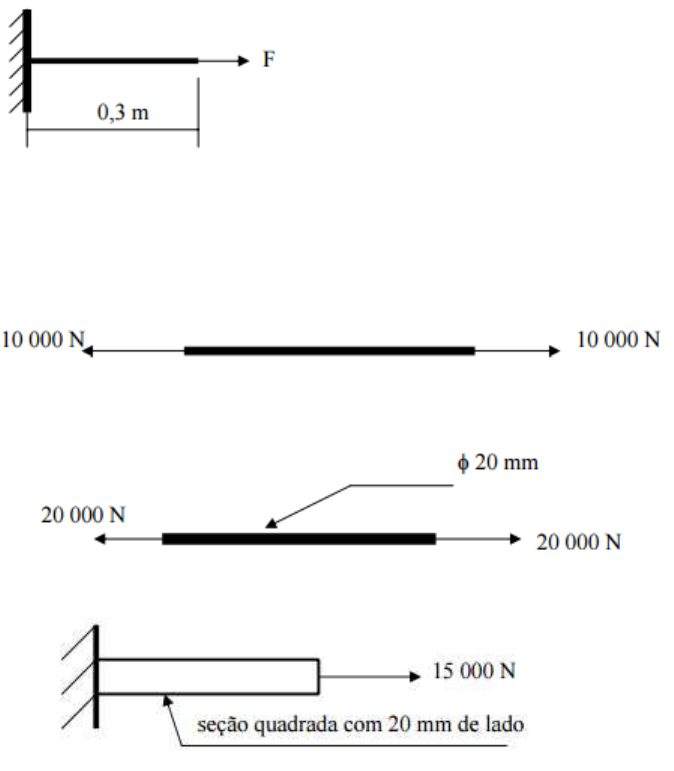

4. Calcule a deformação elástica que acontece em um tirante que está submetido
a uma força de tração de 8 000 N. O tirante tem seção circular constante cujo
diâmetro vale 6 mm, seu comprimento é 0,3 m e seu material tem módulo de
elasticidade valendo 2,1 x 105 N / mm2 .

5. No esquema abaixo desejamos calcular o alongamento elástico do cabo de
aço que está sob tração. O comprimento do cabo é de 2 metros, o material do
cabo tem módulo de elasticidade 2,1 x 105 N /mm2 e o diâmetro desse mesmo
cabo é de 20 mm.

6. Calcule a tensão que acontece nos tirantes dos seguintes esquemas:
a) Tirante com seção circular.

b) Tirante com seção quadrada.

c) Tirante de seção retangular.

7. Calcular o diâmetro de um tirante que sustente, com segurança, a carga
descrita no esquema abaixo. O material do tirante tem limite de escoamento a
tração de 600 N / mm2 Vamos utilizar 2 como coeficiente de segurança.

8. Calcular a tensão no pino que une as duas chapas do esquema abaixo. O
diâmetro do pino é 15 mm.

9. Calcular a tensão de cisalhamento que acontece no pino (peça a, abaixo) que
tem 20 mm de diâmetro.

10. Calcular o diâmetro do rebite para unir, com segurança as duas chapas do
esquema abaixo: O material do rebite tem limite de escoamento à tração de
600 N/ mm2 . Usaremos coeficiente de segurança 3.


11. A barra da figura é constituída de 3 trechos: trecho AB=300 cm e seção
transversal com área A=10cm2 ; trecho BC=200cm e seção transversal com
área A=15cm2 e trecho CD=200cm e seção transversal com área A=18cm2 é
solicitada pelo sistema de forças indicado na Figura. Determinar as tensões e
as deformações em cada trecho, bem como o alongamento total. Dado
E=21.000 kN/cm2 .

12. Uma barra de seção circular com 50 mm de diâmetro, é tracionada por uma
carga normal de 36 kN. Determine a tensão normal atuante na barra.






13. Uma barra de alumínio de possui uma secção transversal quadrada com 60
mm de lado, o seu comprimento é de 0,8m. A carga axial aplicada na barra é
de 30 kN. Determine o seu alongamento. Eal = 0,7x103 MPa.






14. Calcular a tensão máxima produzida no entalhe representado pelo furo de
diâmetro d = 14 mm, sendo a carga de
tração P = 20 kN.

15. Selecionar o material indicado para a peça apresentada abaixo, submetida a
carga de tração de 120kN. As dimensões
indicadas são:
Raio de arredondamento = 5 mm
e = 15 mm
b = 50 mm
B = 60 mm
A questão 5 requer análise do diagrama a
seguir:















16. A força axial na coluna de madeira é suporte da viga de madeira é P=7,5 kN.
Determine o menor comprimento L da placa para que a tensão não exceda 3,0
Mpa.

17. Duas hastes cilíndricas sólidas AB e BC estão soldadas em B como mostra a
figura a seguir. A haste AB possui um diâmetro igual a d1=30 mm e a haste BC
possui o diâmetro de d2=50 mm. Encontrar a tensão normal em AB e AC:


18. Descreva as quatro regiões e cada ponto do diagrama tensão-deformação a
seguir.


19. Calcular o alongamento total de um fio de cobre com diâmetro 2 mm e
comprimento 50 cm quando lhe é aplicada uma carga de 20 kg. Sabendo-se
que: L=50 cm; E=1200000 kg/cm2;


20. Calcular o encurtamento dos pés da mesa em figura. Sabendo-se que L=80 cm
e E=2000000 Kg/cm2


21. Um fio de comprimento 30 cm e diâmetro 1 mm foi submetido ao
ensaio de tração e com uma carga de 40 Kg obteve-se um
alongamento total de 0,08 cm. Calcular o alongamento unitário,
alongamento porcentual, tensão e módulo de elasticidade.

22. Duas forças são aplicadas ao suporte da figura.
a ) Sabendo-se que a barra de controle AB é feita de aço com tensão
última de 600 MPa, determinar o diâmetro da barra para que o
coeficiente de segurança seja de 3,3;
b) O pino no ponto C é feito de aço com tensão última a cisalhamento
de 350 MPa. Determinar o diâmetro do pino C que leva a um coeficiente de
segurança ao cisalhamento de valor 3,3;
c) Determinar a espessura necessária das chapas de apoio em C, sabendo-se
que a tensão admissível para esmagamento do aço utilizado é de 300 MPa.



23. A figura abaixo mostra um diagrama Força-Alongamento de um ensaio de
tração simples. A barra tem seção transversal circular (d = 30 mm) e
comprimento inicial (referência) igual a 800 mm. Calcule:
a) a tensão (ou limite) de proporcionalidade (σP);
b) a tensão (ou limite) de escoamento (σY);
 c) a tensão última (σU);

24. Calcule o módulo de Young (Ε) da barra do problema anterior (23).

Obs.: Estudar os exemplos resolvidos é importante para desenvolver uma
maior afinidade com o conteúdo.
Não esqueça de estudar os slides.
Bom estudo!
