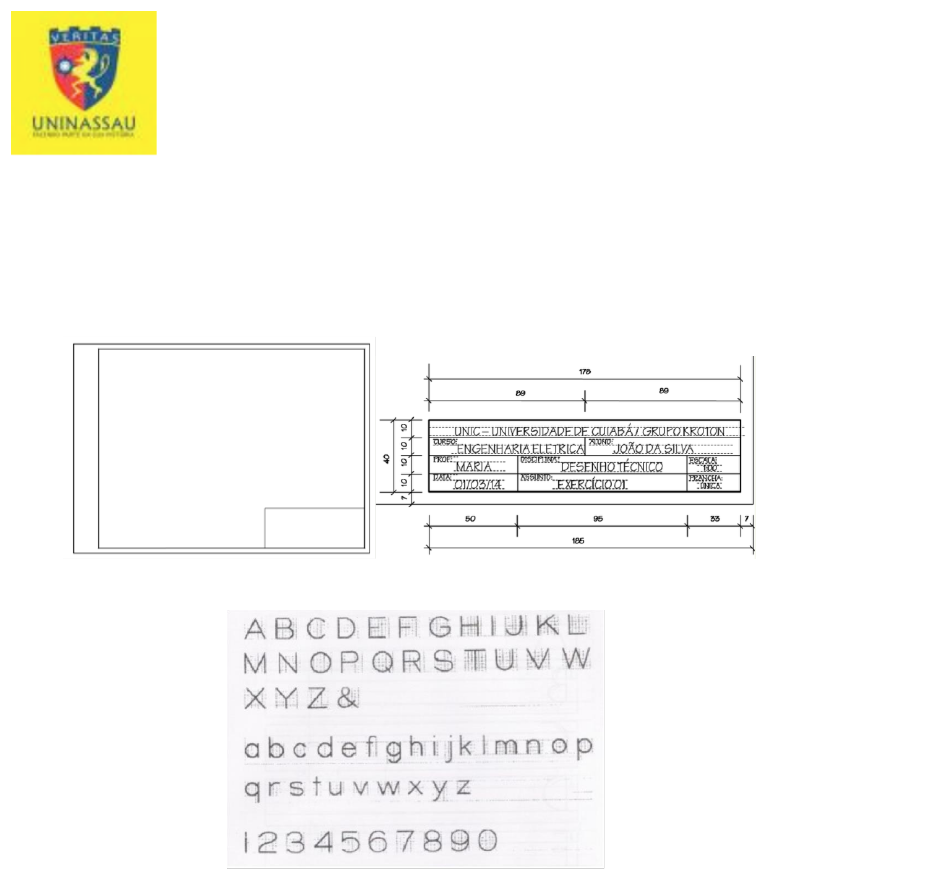

<p>UNINASSAU CAMPINA GRANDE</p><p>CURSO DE ARQUITETURA E URBANISMO</p><p>DISCIPLINA: Desenho Arquitetônico</p><p>Período: 2°</p><p>Semestre: 2024.2</p><p>Professora: Lizia Agra</p><p>EXERCÍCIOS UNIDADE 1</p><p>A seguir estão listados os os procedimentos que devem ser seguidos no exercício.</p><p>● Desenvolvimento da margem e carimbo (adaptando as informações do exemplo do carimbo à</p><p>disciplina).</p><p>● Caligrafia Técnica: Todas as informações textuais devem utilizar a caligrafia ténica.</p><p>EXERCÍCIO 1 - Representação Projetual: Planta Baixa: Desenhar as plantas baixas (térreo e primeiro</p><p>pavimento) do edifício a seguir, na escala indicada e, após, cotar os desenhos.</p><p>Planta baixa do térreo : desenhar na escala 1/50</p><p>Planta baixa pavimento superior: desenhar na escala 1/50</p><p>EXERCÍCIO 2: Representação de esquadrias e demais detalhes do edifício: considerar as especificações</p><p>de esquadria a seguir para representar as portas e janelas do edifício da planta trabalhada na aula anterior.</p><p>● O edifício tem cobertura em telha canal e é circundado por um beiral de 0,7m.</p><p>● Seguir as especificações de esquadrias da tabela a seguir:</p><p>DADOS DAS ESQUADRIAS DE PORTA</p><p>Código Dimensão Tipo</p><p>P1 2 x 0,5 x 2,10 Porta de abrir de duas folhas</p><p>P2 0,7 x 2,10 Porta de abrir</p><p>P3 0,6 x 2,10 Porta de abrir</p><p>P4 0,8 x 2,10 porta de abrir</p><p>P5 2 x 0,5 x 2,10 Porta de correr de duas folhas</p><p>DADOS DAS ESQUADRIAS DE JANELA</p><p>Código Dimensão Altura do peitoril Tipo</p><p>J1 2,5 x 1,5 1,0 Janela de correr de 4 folhas móveis</p><p>J2 1 x 1,5 2,0 Janela de correr de 2 folhas móveis</p><p>J3 0,8 x 0,8 1,6 Janela guilhotina</p><p>J4 1 x 1 1,2 Janela de correr de 2 folhas móveis</p><p>J5 2 x 1,2 1,3 Janela de correr de 2 folhas móveis</p><p>J6 1,5 x 1 1,3 Janela de correr de 2 folhas móveis</p><p>J7 1 x 1 1,6 Janela pivotante</p><p>J8 1,5 x 1,2 1,2 Janela de correr de 2 folhas móveis</p><p>J9 2 x 1,2 1,2 Janela de correr de 4 folhas móveis</p><p>J10 1,5 x 1,2 1,2 Janela de correr de 3 folhas móveis</p><p>Indicação das esquadrias em planta:</p><p>EXERCÍCIO 3: Representação de mobiliário – Em folha A3 VEGETAL, sobrepor as pranchas com as</p><p>plantas baixas e representar o layou de todos os ambientes, além de duas espécies vegetais no terreno.</p>
