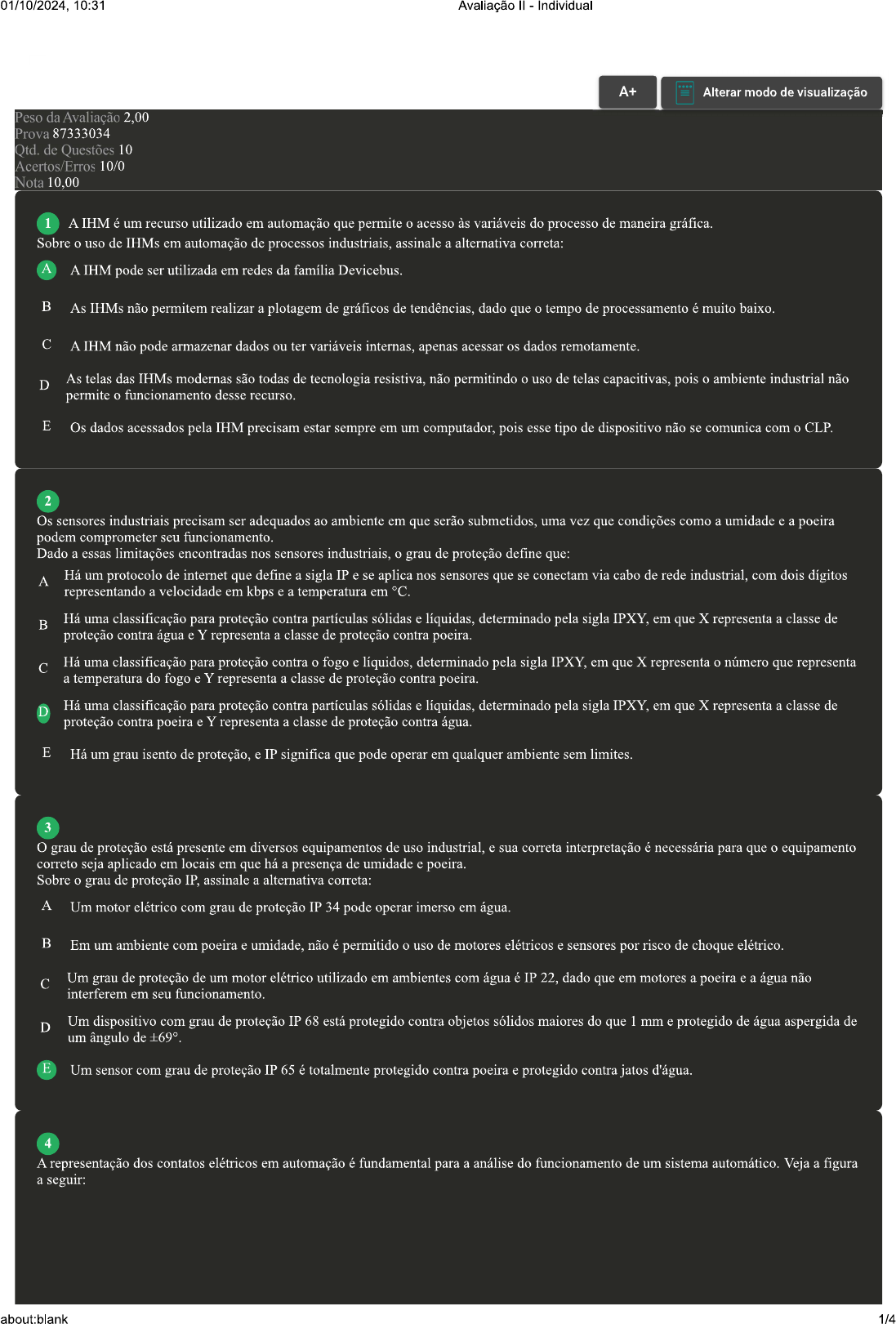

<p>01/10/2024, 10:31 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 87333034 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 A IHM é um recurso utilizado em automação que permite acesso às variáveis do processo de maneira gráfica. Sobre uso de IHMs em automação de processos industriais, assinale a alternativa correta: A IHM pode ser utilizada em redes da família Devicebus. B As IHMs não permitem realizar a plotagem de gráficos de tendências, dado que tempo de processamento é muito baixo. C A IHM não pode armazenar dados ou ter variáveis internas, apenas acessar os dados remotamente. D As telas das IHMs modernas são todas de tecnologia resistiva, não permitindo uso de telas capacitivas, pois ambiente industrial não permite funcionamento desse recurso. E Os dados acessados pela IHM precisam estar sempre em um computador, pois esse tipo de dispositivo não se comunica com CLP. 2 Os sensores industriais precisam ser adequados ao ambiente em que serão submetidos, uma vez que condições como a umidade e a poeira podem comprometer seu funcionamento. Dado a essas limitações encontradas nos sensores industriais, grau de proteção define que: A Há um protocolo de internet que define a sigla IP e se aplica nos sensores que se conectam via cabo de rede industrial, com dois dígitos representando a velocidade em kbps e a temperatura em °C. B Há uma classificação para proteção contra partículas sólidas e líquidas, determinado pela sigla IPXY, em que X representa a classe de proteção contra água e Y representa a classe de proteção contra poeira. C Há uma classificação para proteção contra fogo e líquidos, determinado pela sigla IPXY, em que X representa número que representa a temperatura do fogo e Y representa a classe de proteção contra poeira. Há uma classificação para proteção contra partículas sólidas e líquidas, determinado pela sigla IPXY, em que X representa a classe de proteção contra poeira e Y representa a classe de proteção contra água. E Há um grau isento de proteção, e IP significa que pode operar em qualquer ambiente sem limites. 3 O grau de proteção está presente em diversos equipamentos de uso industrial, e sua correta interpretação é necessária para que equipamento correto seja aplicado em locais em que há a presença de umidade e poeira. Sobre grau de proteção IP, assinale a alternativa correta: A Um motor elétrico com grau de proteção IP 34 pode operar imerso em água. B Em um ambiente com poeira e umidade, não é permitido uso de motores elétricos e sensores por risco de choque elétrico. C Um grau de proteção de um motor elétrico utilizado em ambientes com água é IP 22, dado que em motores a poeira e a água não interferem em seu funcionamento. D Um dispositivo com grau de proteção IP 68 está protegido contra objetos sólidos maiores do que 1 mm e protegido de água aspergida de um ângulo de E Um sensor com grau de proteção IP 65 é totalmente protegido contra poeira e protegido contra jatos d'água. 4 A representação dos contatos elétricos em automação é fundamental para a análise do funcionamento de um sistema automático. Veja a figura a seguir: about:blank 1/4</p><p>01/10/2024, 10:31 Avaliação Individual INTERRUPTOR ABERTO INTERRUPTOR FECHADO (a) (b) Fonte: adaptado de: Automação Florianópolis: Arqué, 2023. Sobre a figura de dois estados de uma botoeira, assinale a alternativa correta: O contato (a) indica que em estado de repouso contato é normalmente aberto. e para mudar de estado é preciso que nível lógico igual a "1" seja aplicado. B O contato (a) indica que em estado de repouso contato é normalmente aberto, e para mudar de estado é preciso que nível lógico igual a "0" (zero) seja aplicado. C A botoeira é normalmente fechada, se representada pelo contato da letra (b), estado que para ser alterado requer nível lógico zero aplicado à variável que a representa. D Ao pressionar a botoeira em (b), ela passa de normalmente aberta para normalmente fechada. E O contato (b) representa um contato normalmente fechado que ao analisar a lógica de um processo é representado pelo nível lógico igual a 1. 5 As IHMs são dispositivos capazes de interfacear dados entre processo industrial e os usuários, que requer hierarquia de acesso para visualização, edição e controle de ações do processo. Sobre uso de IHMs em ambiente industrial, analise as afirmativas a seguir: I. Os dados do processo passam primeiro pela IHM e depois pelo CLP. II. As IHMs não podem se comunicar por meio de protocolos de rede industrial. pois é compatível apenas com protocolos de redes corporativas. III. O acesso aos parâmetros do processo depende de comunicação entre a IHM e CLP, em que os dados são mapeados na memória e disponibilizados para os demais dispositivos remotos. É correto que se afirma em: A I. II e III. B apenas. C I, D II e III. apenas. I e II. apenas. 6 A robótica industrial é um campo da engenharia que se dedica ao design, construção e aplicação de robôs em processos de fabricação. Esses robôs são programados para realizar tarefas repetitivas, perigosas ou complexas com alta precisão e consistência. Utilizados em diversas indústrias, os robôs industriais aumentam a produtividade, melhoram a qualidade dos produtos e reduzem os custos operacionais. Com avanço das tecnologias, como inteligência artificial e aprendizado de máquina, os robôs industriais estão se tornando mais versáteis e capazes de tomar decisões em tempo real. Fonte: adaptado de: JUNIOR, J. H. C. G. Robótica industrial: fundamentos, tecnologias, programação e simulação. São Paulo: Editora 2014. A utilização de um robô pode contribuir para aumento da produtividade em um processo de manufatura, entretanto, sua viabilidade depende de análise em vários aspectos. Sobre a utilização de robôs em processos de manufatura, assinale a alternativa correta: A Os robôs movidos a gasolina são mais eficientes do que os robôs movidos a diesel. sendo os principais modelos utilizados na indústria automotiva. A modelagem de robôs e seus movimentos dependem de análise complexa e programação específica, com ciclos de manutenção organizados, que dependem de mão de obra qualificada. C Os processos de batelada podem utilizar robôs, já os processos contínuos não, devido às limitações de uso dessa tecnologia. D A programação dos robôs e sua manutenção podem ser realizados por qualquer pessoa, mesmo sem instrução, pois sua filosofia operacional é extremamente simplificada. E Os robôs são altamente produtivos e podem ser implementados em qualquer processo de manufatura, pois sua manutenção é desnecessária considerando as tecnologias utilizadas em sua construção. about:blank 2/4</p><p>01/10/2024, 10:31 Avaliação Individual 7 Os sistemas de automação contam com diferentes arquiteturas que levam em consideração número de entradas e saídas de tal forma que sua complexidade e número de possibilidades está vinculada a essas características. Veja a figura a seguir: (a) (b) ENTRADA SAÍDA ENTRADAS SAÍDAS (c) (d) ENTRADAS SAÍDA ENTRADA SAÍDAS Fonte: adaptado de: GENTILIN, Automação Industrial. Florianópolis: Arqué, 2023. De acordo com a figura, analise as afirmativas a seguir: I. O sistema MIMO pode ser exemplificado na figura (a), em que há uma entrada e uma saída. II. O sistema representado na figura (d) é denominado MISO, pois apresenta múltiplas entradas e múltiplas III. O sistema de automação que possui uma saída e múltiplas entradas é caracterizado pelo exemplo da figura (c) e recebe a denominação IV. As figuras (c) e (d) são exemplos de sistemas de automação em que número de saídas é maior e menor do que número de respectivamente. É correto que se afirma em: A I e II, apenas. B II. III e apenas. III. apenas. D II e IV, apenas. E I. II e III. apenas. 8 Em um processo de automação industrial a arquitetura de controle está baseada em entidades de entrada. controle e conforme a figura a seguir: CONTROLADOR ENTRADAS SAÍDAS PROCESSAMENTO Fonte: adaptado de: F.A. Automação Industrial. Florianópolis: Arqué, 2023. De acordo com essa estrutura, analise as afirmativas a I. As entradas do sistema automático são representadas por sensores, e a saída. por computadores. II. As válvulas e os atuadores pneumáticos são exemplos de elementos de entrada e respectivamente. III. O controlador processa os dados da entrada e atua nas saídas conforme a lógica das instruções previstas em seu programa de controle. IV. O processamento do sistema de controle utiliza CLP ou sensores inteligentes, enquanto as saídas independem do estado dos sensores para serem atuadas. É correto o que se afirma em: A I e apenas. B III, apenas. C II, III e IV. apenas. D II e IV, apenas. I, II e III, apenas. about:blank 3/4</p><p>01/10/2024, 10:31 Avaliação Individual 9 Em uma fábrica de motores elétricos. uma linha de produção de eixos utiliza sensores de proximidade indutivos para detectar a presença dos elementos ao longo do processo de corte e usinagem, em linha isenta de poeira e umidade. Um engenheiro analisou o processo e constatou que um dos sensores estava apresentando falhas e ao substituí-lo por um novo a falha persistia. De acordo com relato e considerando que a falha está na detecção de peças nesse sensor, conforme a explicação da origem do defeito. analise as afirmativas a seguir: I. O grau de proteção do sensor está incorreto para a aplicação implicando em sua falha. II. O sensor não é capaz de detectar metal. pois correto para esse tipo de material é o sensor capacitivo. III. A distância entre a face de detecção do sensor e a peça está maior do que a distância máxima de detecção definida para esse modelo. IV. A falha está associada ao alinhamento do emissor e do receptor, pois esse tipo de sensor possui duas partes formando uma barreira magnética. É correto que se afirma em: III, apenas. B e IV. apenas. C I e apenas. D I. II. III e E I. II e III. apenas. 10 Um sensor industrial submetido a ambiente em que há a presença de água e poeira passou a apresentar mau pois seu grau de proteção não era adequado ao ambiente que fora submetido. Sobre tema grau de proteção IP, assinale a alternativa correta: A Os sensores submersos são de grau de proteção IP 45. B O grau de proteção não protege contra poeira, apenas contra água. O sensor deve ter grau de proteção capaz de restringir a entrada de partículas sólidas e líquidas de acordo com ambiente em que será utilizado, conforme normas nacionais e internacionais. D Os motores elétricos não têm grau de proteção IP. E A sigla IP remete ao grau de impureza do sensor. Imprimir about:blank 4/4</p>
