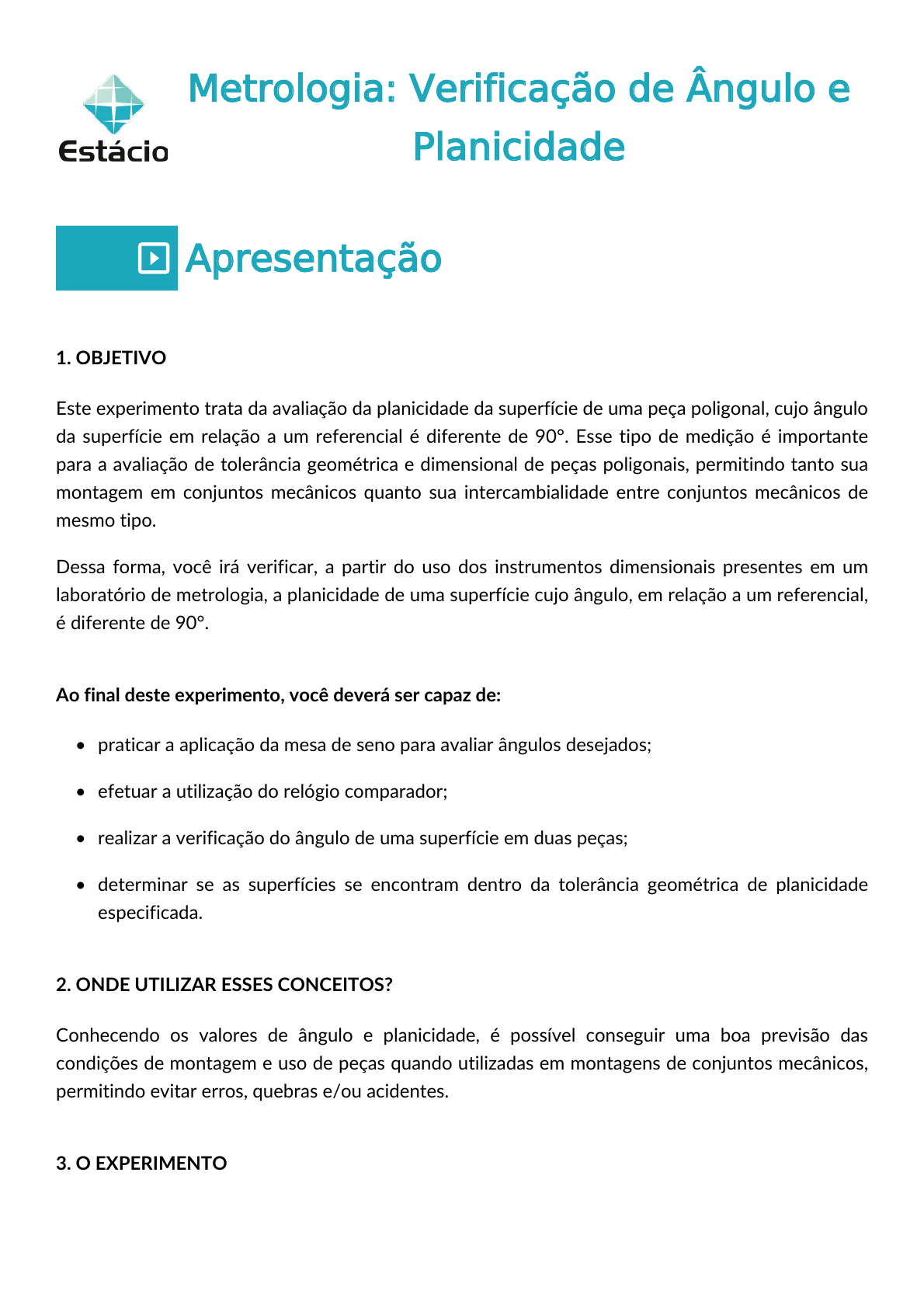

<p>Metrologia: Verificação de Ângulo e</p><p>Planicidade</p><p>Apresentação</p><p>1. OBJETIVO</p><p>Este experimento trata da avaliação da planicidade da superfície de uma peça poligonal, cujo ângulo</p><p>da superfície em relação a um referencial é diferente de 90°. Esse tipo de medição é importante</p><p>para a avaliação de tolerância geométrica e dimensional de peças poligonais, permitindo tanto sua</p><p>montagem em conjuntos mecânicos quanto sua intercambialidade entre conjuntos mecânicos de</p><p>mesmo tipo.</p><p>Dessa forma, você irá verificar, a partir do uso dos instrumentos dimensionais presentes em um</p><p>laboratório de metrologia, a planicidade de uma superfície cujo ângulo, em relação a um referencial,</p><p>é diferente de 90°.</p><p>Ao final deste experimento, você deverá ser capaz de:</p><p>praticar a aplicação da mesa de seno para avaliar ângulos desejados;•</p><p>efetuar a utilização do relógio comparador;•</p><p>realizar a verificação do ângulo de uma superfície em duas peças;•</p><p>determinar se as superfícies se encontram dentro da tolerância geométrica de planicidade</p><p>especificada.</p><p>•</p><p>2. ONDE UTILIZAR ESSES CONCEITOS?</p><p>Conhecendo os valores de ângulo e planicidade, é possível conseguir uma boa previsão das</p><p>condições de montagem e uso de peças quando utilizadas em montagens de conjuntos mecânicos,</p><p>permitindo evitar erros, quebras e/ou acidentes.</p><p>3. O EXPERIMENTO</p><p>A partir do ângulo especificado do plano a ser analisado na peça poligonal, serão escolhidos os</p><p>blocos-padrões necessários para a montagem da mesa de seno no ângulo correto de avaliação. Em</p><p>seguida, com a peça posicionada sobre a mesa de seno, o relógio comparador será posicionado</p><p>sobre a superfície da peça e terá seu valor zerado. A partir disso, será realizada uma varredura da</p><p>superfície, medindo o valor obtido em diferentes pontos ao longo da superfície. Ao final, a</p><p>diferença entre os menores e os maiores valores obtidos será o erro de planicidade, que deverá ser</p><p>avaliado estando dentro ou não do aceitável (tolerância de planicidade especificada). O mesmo</p><p>procedimento deve ser repetido para a segunda peça.</p><p>4. SEGURANÇA</p><p>Dentro de um laboratório é necessária a utilização de jaleco para lidar com peças mecânicas, além</p><p>de óculos de segurança por se tratar de um ambiente industrial.</p><p>5. CENÁRIO</p><p>Em um laboratório de metrologia dimensional haverá uma mesa de seno. Após ajuste do ângulo da</p><p>peça por meio do uso de blocos-padrões, uma peça será posicionada sobre a mesa. Com a</p><p>utilização de um relógio comparador, será realizada uma verificação sobre a superfície da peça que</p><p>se encontra sobre a mesa de seno, de forma a obter os valores de oscilação percebidos no relógio</p><p>para cálculo do erro de planicidade da superfície analisada.</p><p>Bons estudos.</p><p>Sumário teórico</p><p>Acesse o sumário:</p><p>LABORATÓRIO DE METROLOGIA</p><p>VERIFICAÇÃO DE ÂNGULO E PLANICIDADE</p><p>ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO</p><p>CEP: 40260-215 Fone: 71 3272-3504</p><p>E-mail: contato@algetec.com.br | Site: www.algetec.com.br</p><p>VERIFICAÇÃO DE ÂNGULO E</p><p>PLANICIDADE</p><p>Os sistemas de tolerância dimensional e geométrica trabalham em conjunto</p><p>para a elaboração de projetos, assim como para o correto funcionamento de máquinas.</p><p>O uso combinado desse dimensionamento é dado pela sigla GD&T (do inglês</p><p>geometrical and dimensional tolerance, que significa, em português, dimensionamento</p><p>geométrico e toleranciamento), sendo usado por projetistas para minimizar efeitos</p><p>entre a peça estar corretamente confeccionada em termos dimensionais, porém com</p><p>condições que não permitem sua combinação com outras (AGOSTINHO; RODRIGUES;</p><p>LIRANI, 2020).</p><p>As tolerâncias geométricas são classificadas como sendo de forma, posição e</p><p>batimento. Na tolerância de forma, a tolerância de planicidade corresponde a uma</p><p>tolerância máxima entre dois planos paralelos sobre a superfície de uma peça (Figura</p><p>1). Então, por exemplo, quando há um equipamento de elevado grau de planeza, sua</p><p>superfície macrogeométrica tem poucas variações e, portanto, possui grande contato</p><p>com outras peças (AGOSTINHO; RODRIGUES; LIRANI, 2020).</p><p>LABORATÓRIO DE METROLOGIA</p><p>VERIFICAÇÃO DE ÂNGULO E PLANICIDADE</p><p>ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO</p><p>CEP: 40260-215 Fone: 71 3272-3504</p><p>E-mail: contato@algetec.com.br | Site: www.algetec.com.br</p><p>Figura 1 – Variação de planicidade. Fonte: Vilseke et al. (2018)</p><p>Há alguns instrumentos para inspeção de grandeza de ângulo. O transferidor de</p><p>grau tem resolução de 1 grau, sendo ideal para aplicações de traçagem e em</p><p>caldeiraria. O goniômetro de precisão tem resolução de 5 minutos, sendo, assim, um</p><p>instrumento que garante melhores condições de medição em peças fresadas e que</p><p>passaram por processo de retificação.</p><p>No entanto, ao avaliar com elevada precisão e confiabilidade o valor do ângulo</p><p>de uma peça, a mesa de seno é utilizada. Esse instrumento é usado sobre um</p><p>desempeno de granito e consiste em uma mesa articulada, conforme visto na Figura 2.</p><p>Para posicionar a mesa com precisão, são empilhados blocos-padrões para que, com o</p><p>valor conhecido da altura e da sua hipotenusa (distância entre os cilindros), obtenha-</p><p>se o valor do seno e, por consequência, o ângulo com precisão de segundos (LIRA,</p><p>2015).</p><p>LABORATÓRIO DE METROLOGIA</p><p>VERIFICAÇÃO DE ÂNGULO E PLANICIDADE</p><p>ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO</p><p>CEP: 40260-215 Fone: 71 3272-3504</p><p>E-mail: contato@algetec.com.br | Site: www.algetec.com.br</p><p>Figura 2 – Mesa de seno. Fonte: Shutterstock.</p><p>Uma vez montada a mesa de seno com o valor nominal do ângulo a ser</p><p>verificado, a peça é posicionada sobre ela. Esse posicionamento leva a uma teórica</p><p>correção do ângulo e, consequentemente, a um paralelismo entre a superfície do</p><p>bloco e o desempeno de granito. Com o uso de um relógio comparador, um</p><p>instrumento que avalia variações relativas quando zerado em uma posição inicial</p><p>(Figura 3), é possível realizar a inspeção da tolerância geométrica de planicidade.</p><p>Figura 3 – Relógio comparador. Fonte: Shutterstock.</p><p>LABORATÓRIO DE METROLOGIA</p><p>VERIFICAÇÃO DE ÂNGULO E PLANICIDADE</p><p>ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO</p><p>CEP: 40260-215 Fone: 71 3272-3504</p><p>E-mail: contato@algetec.com.br | Site: www.algetec.com.br</p><p>REFERÊNCIAS BIBLIOGRÁFICAS</p><p>AGOSTINHO, O. L.; RODRIGUES, A. C. S.; LIRANI, J. Tolerância, ajustes, desvios e</p><p>análise de dimensões: princípios de engenharia de fabricação mecânica. 2. ed. São</p><p>Paulo: Blucher, 2020.</p><p>LIRA, F. A. Metrologia dimensional: técnicas de medição e instrumentos para controle</p><p>e fabricação industrial. São Paulo: Érica, 2015.</p><p>VILSEKE, A. J. et al. Desenho técnico mecânico. Porto Alegre: Sagah, 2018.</p><p>Roteiro</p><p>Acesse o roteiro:</p><p>Pré Teste</p><p>1)</p><p>Na etapa de projetos, algumas considerações devem ser contempladas para que haja a</p><p>correta condição de montagem, mesmo que os valores da tolerância dimensional estejam</p><p>corretos.</p><p>Entre as tolerâncias geométricas de forma, qual delas tem relação com a superfície e seu</p><p>ângulo?</p><p>A) Planicidade.</p><p>B) Concentricidade.</p><p>C) Batimento.</p><p>2)</p><p>Tolerância geométrica é uma linguagem gráfica, composta por símbolos e utilizada em</p><p>desenhos de projetos mecânicos.</p><p>Qual é o símbolo de tolerância de planicidade?</p><p>A)</p><p>B)</p><p>C)</p><p>3)</p><p>A resolução é a menor indicação de um instrumento de medição.</p><p>Qual é o instrumento com resolução de medição de ângulo de 5 minutos?</p><p>A) Paquímetro.</p><p>B) Micrômetro.</p><p>C) Goniômetro.</p><p>4)</p><p>Na etapa de projetos, uma peça deve ser elaborada considerando todas as variações que um</p><p>processo de fabricação possa ter.</p><p>Com base nisso, o que significa GD&T?</p><p>A) Critérios de acabamento superficial.</p><p>B) Instruções de fabricação de peças.</p><p>C) Uso combinado de tolerância geométrica e dimensional.</p><p>A medição de ângulos com precisão é importante na rotina de metrologistas e inspetores de</p><p>medidas. Sendo assim, há diversos equipamentos em um laboratório de metrologia5)</p><p>dimensional.</p><p>Qual é o instrumento mais indicado para a medição com precisão de ângulos (tolerância de</p><p>segundos)?</p><p>A) Mesa de seno.</p><p>B) Goniômetro.</p><p>C) Escala.</p><p>Experimento</p><p>Acesse o laboratório:</p><p>Conteúdo interativo disponível na plataforma de ensino!</p><p>Pós Teste</p><p>1) Na etapa de projetos, algumas considerações devem ser contempladas para que haja a</p><p>correta condição de montagem, mesmo que os valores da tolerância dimensional estejam</p><p>corretos.</p><p>Entre as tolerâncias geométricas de forma, qual delas tem relação com a superfície e seu</p><p>ângulo?</p><p>A) Planicidade.</p><p>B) Concentricidade.</p><p>C) Batimento.</p><p>2) Tolerância geométrica é uma linguagem gráfica, composta por símbolos e utilizada em</p><p>desenhos de projetos mecânicos.</p><p>Qual é o símbolo de tolerância de planicidade?</p><p>A)</p><p>B)</p><p>C)</p><p>3) A resolução é a menor indicação de um instrumento de medição.</p><p>Qual é o instrumento com resolução de medição de ângulo de 5 minutos?</p><p>A) Paquímetro.</p><p>B) Micrômetro.</p><p>C) Goniômetro.</p><p>4) Na etapa de projetos, uma peça deve ser elaborada considerando todas as variações que um</p><p>processo de fabricação possa ter.</p><p>Com base nisso, o que significa GD&T?</p><p>A) Critérios de acabamento superficial.</p><p>B) Instruções de fabricação de peças.</p><p>C) Uso combinado de tolerância geométrica e dimensional.</p><p>5) A medição de ângulos com precisão é importante na rotina de metrologistas e inspetores de</p><p>medidas. Sendo assim, há diversos equipamentos em um laboratório de metrologia</p><p>dimensional.</p><p>Qual é o instrumento mais indicado para a medição com precisão de ângulos (tolerância de</p><p>segundos)?</p><p>A) Mesa de seno.</p><p>B) Goniômetro.</p><p>C) Escala.</p>
