Como Fazer um Projeto Eletrico Residencial

Prévia do material em texto

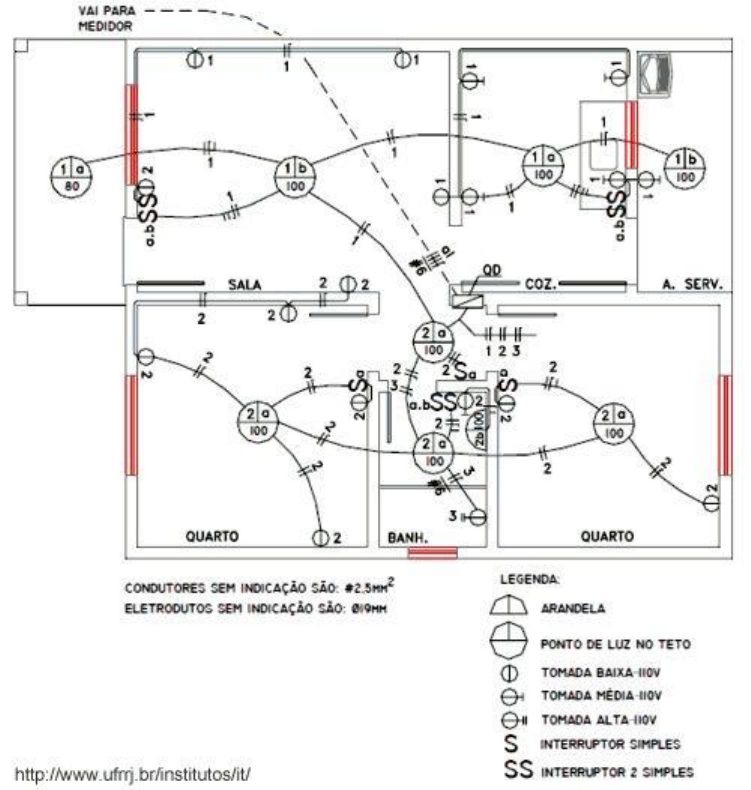

<p>Projeto elétrico Residencial</p><p> Planta Baixa</p><p> Esquemas Unifilar</p><p> Memorial Descritivo</p><p> Memorial de Cálculos</p><p>1. Previsão de carga</p><p>“A previsão de carga deve obedecer às prescrições da NBR 5410:2004, item 9.5.2”</p><p>Lembrando que as situações aqui apresentadas são para atender o mínimo exigido para NBR 5410.</p><p> Condições para se estabelecer a quantidade mínima de pontos de iluminação.</p><p> Prever pelo menos um ponto de luz no teto, comandado por um interruptor de parede.</p><p> Condições para estabelecer a potência mínima de iluminação.</p><p>Regra Área Potencia</p><p> Para área igual ou inferior a 6m²</p><p>o Atribuir um mínimo de 100VA</p><p><= 6m² 100VA</p><p> Para área superior a 6m²</p><p>o Atribuir um mínimo de 100VA para os</p><p>primeiros 6m², acrescido de 60VA para</p><p>cada aumento de 4m² inteiros.</p><p>> 6m² 100VA + 60VA a cada 4m²</p><p>inteiros</p><p>Obs: a NBR 5410:2004 não estabelece critérios para iluminação de áreas externas em residências, ficando a decisão</p><p>por conta do projetista e do cliente.</p><p>2. Prevendo a carga de iluminação de planta residencial.</p><p>Dependência Dimensões</p><p>área (m²)</p><p>Potência de Iluminação</p><p>(VA)</p><p>Sala 3,25 x 3,05 =</p><p>9,91</p><p>9,91m² - 6m²</p><p>= 3,91m²</p><p>100VA</p><p>Cozinha 11,43m² 11,43- 6 =</p><p>5,43</p><p>160VA</p><p>3. Condições para se estabelecer a quantidade mínima de Tomadas de Uso Geral (TUG’s)</p><p>As TUG’s não se destinam a ligação de equipamentos específicos e nelas são sempre ligados aparelhos moveis ou</p><p>portáteis.</p><p>Ex: Batedeira, furadeira, aspirador de pó, secador de cabelo etc.</p><p>Local Área Quantidade mínima de TUG’s</p><p>Cômodos ou dependências < 6m² 1</p><p>Cômodos ou dependências > 6m² 1 a cada 5m de perímetro</p><p>Cozinha, copa - 1 a cada 3,5m de perímetro</p><p>Varandas e garagem - 1</p><p>Banheiro - 1</p><p>Obs: em diversas aplicações, é recomendável prever uma quantidade de tomadas de uso geral maior do que o</p><p>mínimo calculado, evitando-se, assim, o emprego de extensões e benjamins (tês) que além de desperdiçarem</p><p>energia, podem comprometer a segurança da instalação.</p><p>4. Tomadas para Uso Geral</p><p>a. Condições para se estabelecer a potência mínima de tomadas de uso geral (TUG’s)</p><p>Banheiros - Atribuir, no mínimo, 600VA por</p><p>tomada, até 3 tomadas.</p><p>- Atribuir 100VA para as tomadas</p><p>excedentes.</p><p>Cozinhas</p><p>Copas</p><p>Área de Serviço</p><p>Lavanderias</p><p>Demais cômodos ou dependências</p><p>Atribuir, no mínimo, 100VA por</p><p>tomada</p><p>5. Tomada de Uso Específico (TUE’s)</p><p>São destinadas a ligação de equipamentos fixos e estacionários como é o caso de:</p><p> Ar-condicionado</p><p> Torneira elétrica</p><p> Maquina de lavar e secar</p><p>a. A quantidade de TUE’s é estabelecida de acordo com o número de aparelhos de utilização que irão</p><p>estar fixos em uma dada posição no ambiente.</p><p>Obs: Quando usamos o termo “tomada” de uso especifico, não necessariamente queremos dizer que a</p><p>ligação do equipamento a instalação elétrica irá utilizar uma tomada. Em alguns casos, a ligação poderá ser</p><p>feita, por exemplo, por ligação direta (emenda) de fios ou por uso de conectores.</p><p>6.1 Condições para se estabelecer a potência de Tomadas de Uso Específico (TUE’s)</p><p>a. Atribuir a potência nominal do equipamento a ser alimentado.</p><p>Ex. se na cozinha terá uma torneira elétrica, deve atribuir a potência em Watts (W) da torneira.</p><p>6. Estabelecendo a quantidade mínima de TUG’s e TUE’s</p><p>Ver</p><p>item</p><p>Depen-</p><p>dência</p><p>Dimensões Quantidade Mínima</p><p>Área (m²) Perímetro (m) TUG’s TUE’s</p><p>4.b Sala 9,91</p><p>(3,25 x 2) + (3,05 x 2) =</p><p>12,6</p><p>5m + 5m + 2,6m =12,6m</p><p>1 + 1 + 1 = 3</p><p>--</p><p>4.c</p><p>Cozinha 11,43 (3,75 x 2) + (3,05 x 2) =</p><p>13,6</p><p>3,5 + 3,5 + 3,5 + 3,1 = 13,6m</p><p>1 + 1 + 1 + 1 = 4</p><p>1 Torneira elétrica</p><p>1 Geladeira</p><p>7. Prevendo as cargas de tomadas TUE’s e TUG’s</p><p>Dependência</p><p>Dimensões Quantidade Previsão de Carga</p><p>Área (m²) Perímetro (m) TUG’s TUE’s TUG’s TUE’s</p><p>Sala 9,91 12,6 3 - 300VA --</p><p>Cozinha 11,43 13,6 4 2 1900VA</p><p>Torneira = 2500W</p><p>Geladeira = 500W</p><p>Total = 3000W</p><p>8. Tabela com os resultados obtidos</p><p>Dependência</p><p>Potência Iluminação</p><p>(VA)</p><p>TUG’s TUE’s</p><p>Potência</p><p>(VA)</p><p>Potência (W)</p><p>_____VA x 1 =_______W _____VA x 0,8 = ______W _____W</p><p>Total das potências (W)________________</p><p>9. Levantamento da Potência Total</p><p>Calculo da potência ativa de iluminação e tomadas de uso Geral TUG’s e TUE’s</p><p>Calculo da potência ativa de</p><p>iluminação e TUG’s</p><p>Iluminação</p><p>Fator de potência adotado = 1,0</p><p>Ex. Potência de Iluminação 1800VA</p><p>1800 x 1,0 = 1800W</p><p>TUG’s</p><p>Fator de potência adotado = 0,80</p><p>Ex. Potência de tomadas TUG’s 6900VA</p><p>6900 x 0,8 = 5520W</p><p>Em função da potência ativa (W) total prevista para a residência é que se determina:</p><p> O tipo de fornecimento,</p><p> A tensão de alimentação,</p><p> Padrão de entrada</p><p>10.1 Concessão Iguaçu</p><p>Na área de concessão da Iguaçu energia, segundo o Manual de Baixa Tensão 2017, item 6.2, determina os</p><p>seguintes critérios:</p><p>10.2 Concessão CELESC</p><p>Na área de concessão da CELESC, segundo o Manual de Baixa Tensão 2015, item 5.3, determina os seguintes</p><p>critérios:</p><p>15KW</p><p>Monofásico 2 fios</p><p>1 fase</p><p>1 neutro</p><p>25KW</p><p>Bifásico 3 fios</p><p>2 fase</p><p>1 neutro</p><p>75KW</p><p>Trifásico 4 fios</p><p>3 fase</p><p>1 neutro</p><p>11 Divisão de cargas</p><p>Alguns critérios para divisão de cargas são estabelecidos pela norma NBR 5410 e devem ser seguidos.</p><p> Prever circuitos de iluminação separados dos circuitos de tomadas de uso geral.</p><p> Prever circuitos independentes, exclusivos para cada equipamento com corrente nominal ou superior</p><p>a 10A.</p><p> Circuitos de iluminação e TUGs com potência maior que 2200VA deve ser dividido, para não</p><p>sobrecarregar os condutores.</p><p>12 Cálculo de Corrente Nominal do Circuito</p><p>P = Potência</p><p>E = Tensão</p><p>I = Corrente</p><p>I = P/E</p><p>Exemplo:</p><p>I = 520/220</p><p>Corrente nominal do circuito</p><p>é: 2,36A</p><p>Seção dos condutores</p><p>Obs: A NBR 5410 estabelece no mínimo:</p><p> Condutor 1,5mm para iluminação</p><p>(respeitando o limite de corrente do</p><p>condutor) “15,5 A”.</p><p> 2,5mm para tomadas TUG’s “21 A”.</p><p>Circuitos</p><p>Local</p><p>Potência</p><p>Corrente</p><p>Nominal</p><p>(A)</p><p>nº de</p><p>circuitos</p><p>agrupados</p><p>Seção dos</p><p>condutores</p><p>(mm²)</p><p>Disjuntor</p><p>nº Tipo</p><p>Quantidade</p><p>Potencia</p><p>(VA)</p><p>Total</p><p>Corrente</p><p>nominal</p><p>1</p><p>Ilum. Sala 1 x 100VA</p><p>520</p><p>2,36A 4</p><p>1,5mm</p><p>Ilum. Dorm. 1 1 x 160VA</p><p>Ilum. Dorm. 2 1 x 160VA</p><p>Ilum. Banheiro 1 x 100VA</p><p>2</p><p>TUE</p><p>Chuv.</p><p>Banheiro 5500W</p><p>5500W</p><p>25A</p><p>1</p><p>6mm</p><p>3</p><p>TUE</p><p>Torn.</p><p>Cozinha 5000W</p><p>5000W</p><p>4</p><p>TUG Sala 300VA</p><p>1800VA</p><p>8,18A</p><p>Area S. 1200VA</p><p>Dorm1 300VA</p><p>5</p><p>6</p><p>7</p><p>8</p><p>13 Calculo da Potência do Circuito de Distribuição.</p><p>Através do Circuito de distribuição a energia é levado do Medidor até o Quadro de distribuição.</p><p>a) Soma-se os valores das potencias ativas de Iluminação e tomadas de uso geral (TUG’s).</p><p>Ex:</p><p>b) Multiplica-se o valor calculado (6600W) pelo fator de demanda correspondente a esta potência</p><p>Ex:</p><p>OBs:</p><p>Fator de demanda representa uma porcentagem do quanto das potências previstas serão utilizadas</p><p>simultaneamente na instalação.</p><p>Nem todas as lâmpadas e tomadas são utilizadas ao mesmo tempo.</p><p>c) Multiplicam-se as potências de tomadas de uso especifico (TUE’s) pelo fator de demanda</p><p>correspondente.</p><p>O fator de demanda para as TUE’s é obtido em função do número de circuitos de TUE’s previsto no</p><p>projeto.</p><p>d) Somam-se os valores das potencias ativas de iluminação, de TUG’s e de TUE’s já corrigidos pelos</p><p>respectivos fatores de demandas.</p><p>e) Divide-se o valor obtido pelo fator de potência médio de 0,95, obtendo-se assim o valor da</p><p>potência do circuito de distribuição.</p><p>f) Calculo da Corrente do Circuito de Distribuição</p><p>14 Dimensionamento dos condutores e Disjuntores</p><p>Dimensionar os condutores elétricos é determinar a secção dos condutores em mm².</p><p>Para efetuar o dimensionamento dos condutores e dos disjuntores do circuito alguma etapas devem ser</p><p>seguidas:</p><p>a) Consultar a planta com a representação gráfica da fiação e seguir o caminha que cada circuito</p><p>percorre, observando qual trajeto tem o maior numero de circuitos que se agrupa com ele.</p><p> O maior agrupamento para cada um dos circuitos do projeto se encontra em destaque na</p><p>planta a seguir</p><p>Simbologia</p>
