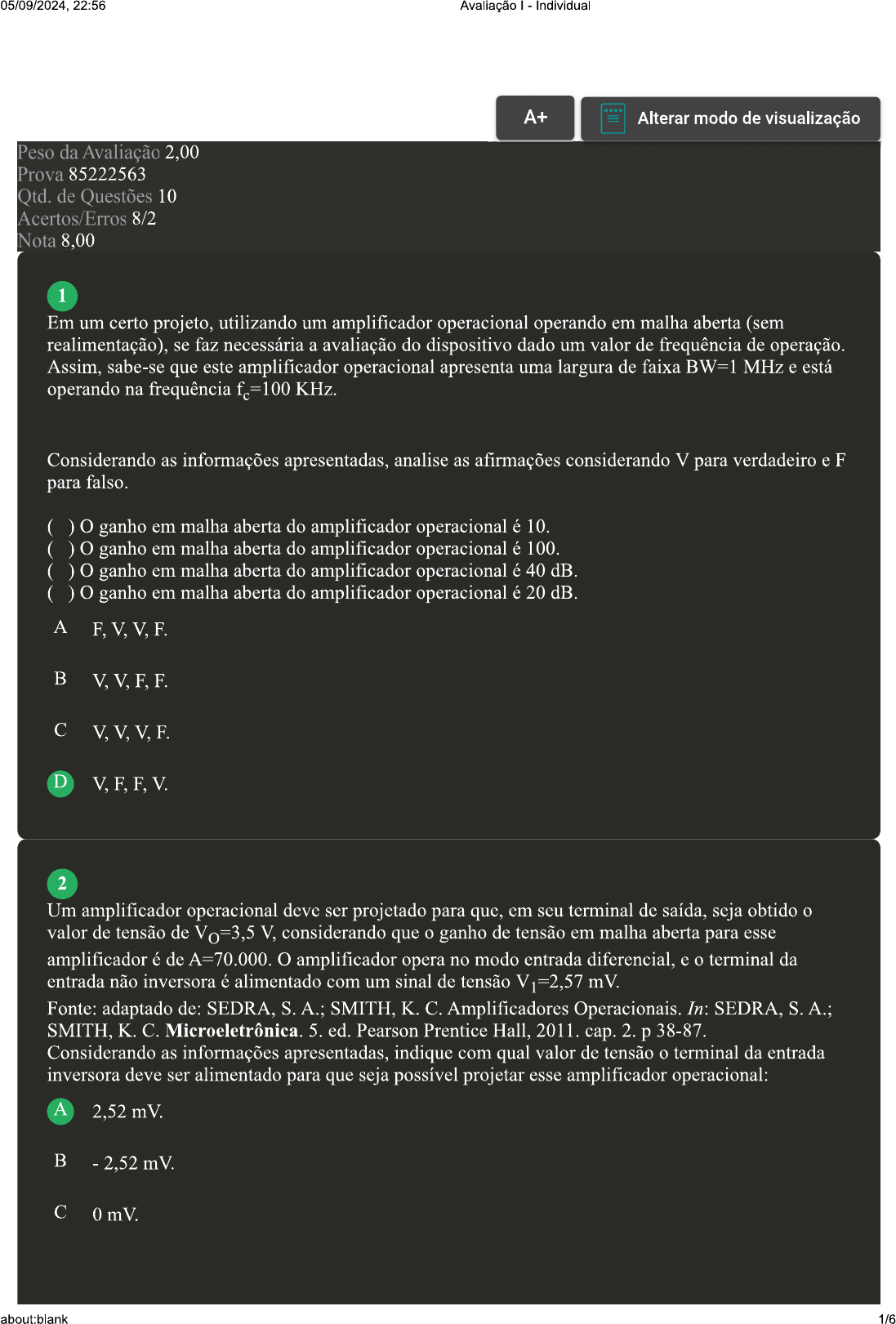

<p>05/09/2024, 22:56 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 85222563 Qtd. de Questões 10 Acertos/Erros 8/2 Nota 8,00 1 Em um certo projeto, utilizando um amplificador operacional operando em malha aberta (sem se faz necessária a avaliação do dispositivo dado um valor de frequência de operação. Assim, sabe-se que este amplificador operacional apresenta uma largura de faixa BW=1 MHz e está operando na frequência Considerando as informações apresentadas, analise as afirmações considerando V para verdadeiro e F para falso. ( ) O ganho em malha aberta do amplificador operacional é 10. ( ) O ganho em malha aberta do amplificador operacional é ( ) O ganho em malha aberta do amplificador operacional é 40 dB. ( ) O ganho em malha aberta do amplificador operacional é 20 dB. A B C D 2 Um amplificador operacional deve ser projetado para que, em seu terminal de saída, seja obtido valor de tensão de V, considerando que ganho de tensão em malha aberta para esse amplificador é de A=70.000. O amplificador opera no modo entrada diferencial, e terminal da entrada não inversora é alimentado com um sinal de tensão mV. Fonte: adaptado de: SEDRA, S. A.: SMITH, K. C. Amplificadores Operacionais. In: SEDRA. S. A.: SMITH, K. C. 5. ed. Pearson Prentice Hall, 2011. cap. 2. p 38-87. Considerando as informações apresentadas, indique com qual valor de tensão terminal da entrada inversora deve ser alimentado para que seja possível projetar esse amplificador operacional: A 2,52 mV. B 2,52 C about:blank 1/6</p><p>05/09/2024, 22:56 Avaliação Individual D 3 Um amplificador operacional pode apresentar dois modos de operação diferentes: malha aberta e malha fechada. A diferença primordial entre estes dois modos é que, no segundo, há a realimentação do sinal de saída à entrada do dispositivo, enquanto que no primeiro não há realimentação. Fonte: adaptado de: TEIXEIRA, H. T.; TAVARES, M. Amplificadores Operacionais (amp-op). TEIXEIRA, H. T.: TAVARES, M. Eletrônica analógica. Londrina: Editora e Distribuidora Educacional S.A., 2018. cap 4. p. 193-246. Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas: I. O sinal de saída de um amplificador operacional em configuração malha aberta não é comparado com a entrada original. PORQUE II. O sinal de saída do amplificador operacional pode ser controlado e estabilizado utilizando a realimentação negativa. A respeito dessas asserções, assinale a opção correta: A As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I. B A asserção I é uma proposição falsa e a II é uma proposição verdadeira. C A asserção I é uma proposição verdadeira e a II é uma proposição falsa. D As asserções I e II são verdadeiras, e a II é uma justificativa correta da I. 4 Duas características importantes dos amplificadores operacionais (AO) são a frequência de corte e a taxa de atenuação. A primeira é definida como valor da frequência, na qual sinal de saída do amplificador começa a ser atenuado. A segunda é definida como a taxa, na qual dispositivo atenua sinal de entrada do amplificador, ocorrendo acima do valor da frequência de corte. Fonte: adaptado de: PERTENCE A. Conceitos fundamentais. In PERTENCE A. Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman, 2015. cap. 2. p. 15-35. Considerando exposto, analise as afirmativas a seguir: I. Se AO apresenta uma frequência de corte alta e uma taxa de atenuação alta, este é mais adequado para amplificar sinais de frequência II. Se AO apresenta uma frequência de corte baixa e uma taxa de atenuação alta, este é mais adequado para amplificar sinais de frequência alta. III. Se AO apresenta uma frequência de corte alta e uma taxa de atenuação baixa, este é mais adequado para amplificar sinais de frequência alta. IV. Se AO apresenta uma frequência de corte baixa e uma taxa de atenuação baixa, este é mais adequado para amplificar sinais de frequência baixa. É correto que se afirma em: about:blank 2/6</p><p>05/09/2024, 22:56 Avaliação Individual A III e IV, apenas. B IV, apenas. C II e III, apenas. D I, II e III, apenas. 5 Os amplificadores operacionais, como qualquer outro circuito, podem sofrer com ruídos, sendo estes sinais elétricos indesejáveis que afetam negativamente sinal original. Quando considerada nos amplificadores operacionais, a realimentação negativa ajuda a reduzir ruído na entrada e na saída do dispositivo. Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas: I. A realimentação negativa resulta em um aumento da qualidade do sinal de saída. PORQUE II. A realimentação negativa reduz a sensibilidade do amplificador operacional ao ruído de entrada. A respeito dessas asserções, assinale a opção correta: A A asserção I é uma proposição falsa e a II é uma proposição verdadeira. B As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I. As asserções I e II são verdadeiras, e a II é uma justificativa correta da I. D A asserção I é uma proposição verdadeira e a II é uma proposição falsa. 6 O tempo de subida de um amplificador operacional é uma medida importante que caracteriza desempenho desse dispositivo, sendo essa medida definida como tempo que sinal de saída leva para variar de 10% a 90% do seu valor máximo. O tempo de subida pode ser calculado a partir da seguinte equação: Tr=0,35/BW em que Tr é medido em microssegundos (s) e BW é a largura de banda do amplificador operacional (em Megahertz, MHz). Fonte: adaptado de: PERTENCE A. Conceitos fundamentais. In: PERTENCE A. Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman, 2015. cap. 2. p. 15-35. Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas: I. Quanto maior for a largura de banda do amplificador operacional, mais rápida é a resposta do amplificador. PORQUE about:blank 3/6</p><p>05/09/2024, 22:56 Avaliação Individual II. Quanto maior for a largura de banda do amplificador operacional, maior é tempo de subida. A respeito dessas asserções, assinale a opção correta: A As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I. B A asserção I é uma proposição falsa e a II é uma proposição verdadeira. A asserção I é uma proposição verdadeira e a II é uma proposição falsa. D As asserções I e II são verdadeiras, e a II é uma justificativa correta da I. Revisar Conteúdo do Livro 7 Quando um amplificador operacional está operando no modo em malha fechada, são possíveis duas configurações: com realimentação positiva e com realimentação negativa. Na primeira, ocorre a realimentação do sinal de saída à entrada positiva do amplificador, resultando em uma soma entre os sinais de entrada e de saída. Já na segunda temos a realimentação aplicada à entrada negativa do amplificador operacional. Fonte: adaptado de: PERTENCE A. Conceitos fundamentais. In: PERTENCE A. Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman, 2015. cap. 1. p. 3-14. Considerando as informações apresentadas e os conhecimentos sobre amplificadores em malha fechada, analise as afirmativas a seguir: I. Na realimentação positiva, a saída é reaplicada à entrada inversora. II. Na realimentação positiva ocorre uma diminuição do sinal de saída. III. Na realimentação negativa, a saída é reaplicada à entrada inversora. IV. Na realimentação negativa ocorre a diminuição da diferença entre os sinais de saída e de entrada, e circuito apresenta maior estabilidade com menor distorção do sinal. É correto que se afirma em: A I, II e III, apenas. B II e IV, apenas. C I, apenas. D III e IV, apenas. 8 A imagem anexa representa circuito equivalente do amplificador operacional. Considerando que circuito representa um amplificador operacional ideal, os valores de Rin, Rout e AVo, associe os utilizando código a seguir: about:blank 4/6</p><p>05/09/2024, 22:56 Avaliação - Individual RIN ROUT SAIDA VE Avo VE + I- Infinito. II- Zero. ( ) AVo. ( ) Rout. ) Rin. Assinale a alternativa que apresenta a sequência CORRETA: A I - II - I. B C I - II - II. D II - I - II. 9 O objetivo dos amplificadores operacionais é que estes apresentem alto ganho e largura de banda ampla. O ganho de tensão em malha aberta é obtido a partir da curva de resposta em malha aberta em relação à frequência, sendo este ganho variável com aumento da frequência. Já ganho de tensão em malha fechada, resultado pela realimentação do amplificador operacional, pode ser analisado a partir da curva de resposta em malha fechada em relação à frequência. Com a realimentação, ganho de tensão é diminuído, porém se torna mais estável e preciso. Fonte: adaptado de: BOYLESTAD, L. Amplificadores Operacionais. In: R.: NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. Prentice-Hall do Brasil, 2013. cap. 10. p. 505-540. De acordo com as informações apresentadas e os conceitos de ganho em malha aberta e em malha fechada em amplificadores operacionais, analise as afirmações considerando V para verdadeiro e F para falso. ( O ganho em malha fechada permanece constante em uma faixa de frequência maior do que para ganho em malha aberta. A curva de resposta em malha fechada em relação à frequência pode ser utilizada para avaliar a estabilidade do amplificador operacional em altas frequências. A curva de resposta em malha aberta em relação à frequência pode ser utilizada para avaliar a estabilidade do amplificador operacional em baixas frequências.</p><p>05/09/2024, 22:56 Avaliação Individual Assinale a afirmativa que contempla corretamente a sequência: A V, V, F. B V, F. F, V. C V, V, F. D Revisar Conteúdo do Livro 10 Ao se tratar de realimentação em um circuito, possuímos um sinal de saída sendo adicionado à entrada. Nos amplificadores, isso pode ser feito por meio da realimentação positiva ou a realimentação negativa. Em cada uma dessas duas configurações circuito irá possuir um comportamento diferente. Seguindo conceito de realimentação negativa (RN) em amplificadores operacionais, classifique V para as sentenças verdadeiras e F para as falsas: ( ) RN aumenta ganho de tensão e diminui a largura de banda em relação à malha aberta. ( ) O terra virtual é um caso específico da RN. ( ) Um amplificador operacional em RN possui sinal de saída defasado em 180° em relação ao de entrada. Assinale a alternativa que apresenta a sequência CORRETA: A V F - F. B C D Imprimir about:blank 6/6</p>
