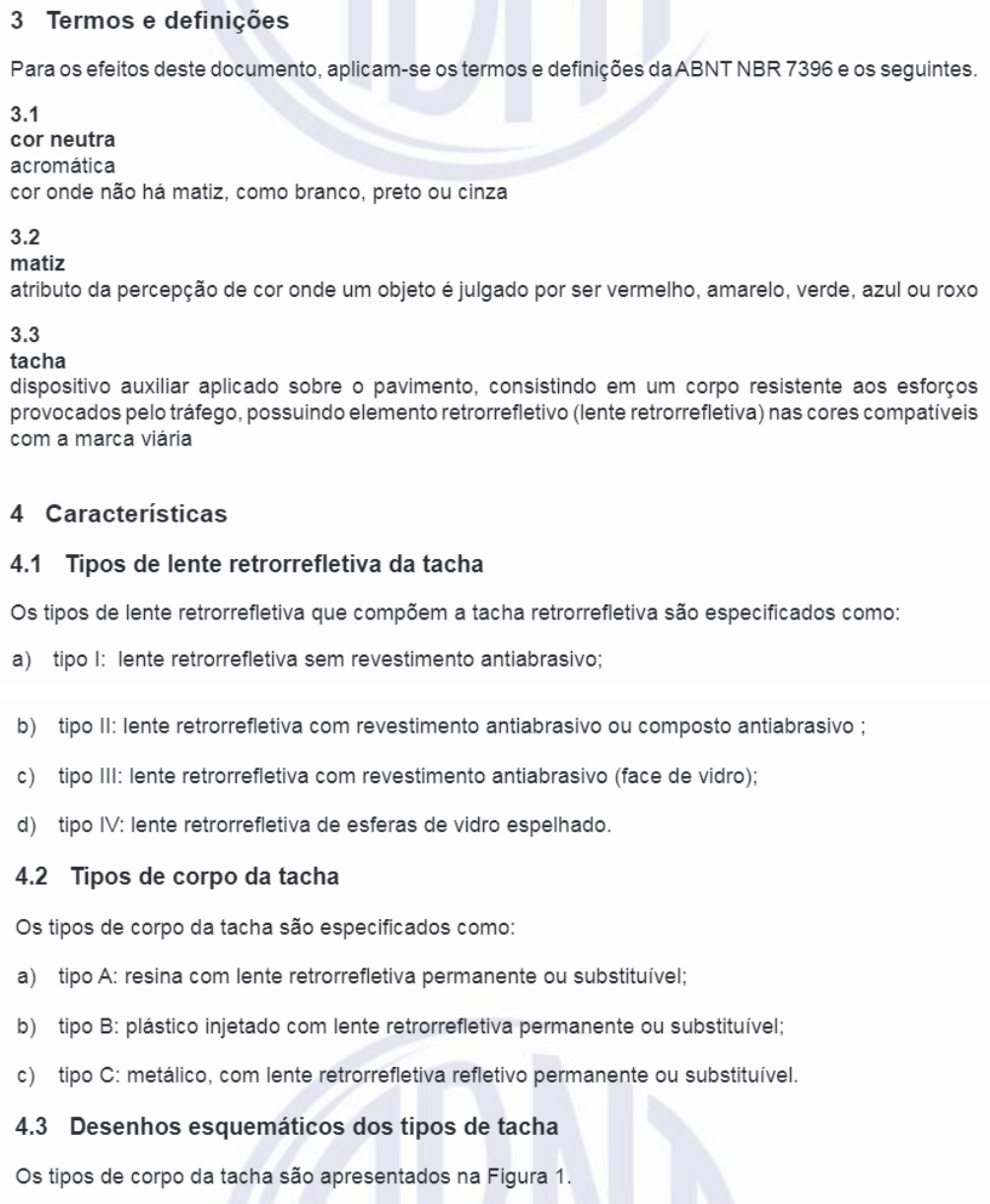

<p>3 Termos e definições Para os efeitos deste documento, aplicam-se os termos e definições da ABNT NBR 7396 e os seguintes. 3.1 cor neutra acromática cor onde não há matiz, como branco, preto ou cinza 3.2 matiz atributo da percepção de cor onde um objeto é julgado por ser vermelho, amarelo, verde, azul ou roxo 3.3 tacha dispositivo auxiliar aplicado sobre pavimento, consistindo em um corpo resistente aos esforços provocados pelo tráfego, possuindo elemento retrorrefletivo (lente nas cores compatíveis com a marca viária 4 Características 4.1 Tipos de lente retrorrefletiva da tacha Os tipos de lente retrorrefletiva que compõem a tacha retrorrefletiva são especificados como: a) tipo I: lente retrorrefletiva sem revestimento antiabrasivo; b) tipo II: lente retrorrefletiva com revestimento antiabrasivo ou composto antiabrasivo c) tipo III: lente retrorrefletiva com revestimento antiabrasivo (face de vidro); d) tipo IV: lente retrorrefletiva de esferas de vidro espelhado. 4.2 Tipos de corpo da tacha Os tipos de corpo da tacha são especificados como: a) tipo A: resina com lente retrorrefletiva permanente ou b) tipo B: plástico injetado com lente retrorrefletiva permanente ou c) tipo C: metálico, com lente refletivo permanente ou substituível. 4.3 Desenhos esquemáticos dos tipos de tacha Os tipos de corpo da tacha são apresentados na Figura 1.</p><p>Dimensões em quando não especificado Corpos A e B (com pino) Corpos A e B (sem pino) Parte exposto do jocima do 22 5/16" com 96 96 Demento de 130 130 Corpos A e B (com base) Corpo C 96 96 130 130 do do pavimento) 20 130 Versão com de Elemento de (tipo base 3/8" 5/8" NOTA Os formatos do corpo da tacha são meramente ilustrativos, podendo variar de acordo com o fabricante, respeitando as características apresentadas nesta Norma Figura 1 - Desenhos e formatos do corpo da tacha</p><p>5 Requisitos 5.1 Características Os requisitos da tacha são estabelecidos na Tabela 1. Tabela 1 Requisitos das tachas Tacha Tipo de lente III IV Material do corpo A, B ou C Polimérico com Polimérico com revestimento Esferas revestimento Material da lente Polimérico antiabrasivo ou de vidro antiabrasivo composto espelhado (face vítrea) antiabrasivo Altura da parte exposta: mínima de 1,7 cm e máxima de 2,2 cm as protuberâncias de apoio inferiores, caso presentes); Dimensional Largura (maior dimensão paralela à face que contém a lente mínima de 9,6 cm e máxima de 13,0 cm; Comprimento: mínimo de 7,4 cm e máximo de 11,0 cm. Pino Caso presente, seguir descrito em 5.2.2 Refletância inicial Tabelas 4 e 5 Cor Atender ao estabelecido em 5.4 Refletância após Manter pelo menos 80 % da refletância das Tabelas 4 e 5 20 L de abrasivo A lente não pode apresentar trincas, quebras ou Resistência ao delaminação que permitam penetração de água de modo que a impacto e penetração seja inferior à estabelecida em 5.3, quando ensaiada de água conforme 6.4 Todas as tachas devem apresentar o nome do fabricante em seu corpo, Identificação em relevo e em local após a sua aplicação 5.2 Elementos de fixação 5.2.1 Sem elementos Tachas sem pino(s) ou base, fixadas apenas por meio químico. 5.2.2 Fixação por pino(s) As tachas podem apresentar um ou mais elementos de fixação, desde que sejam respeitadas as informações apresentadas na Tabela 2.</p><p>Tabela 2 Fixação por pino(s) Tipos Características Aplicação Metálico galvanizado 0 5/16" a 0 1/2" Comprimento exposto: entre Parafuso tipo cabeça francesa 30 mm e 40 mm, com rosca Corpos A e B em toda a extensão Perpendicularidade: 90° + 2° em relação à base da tacha Cilíndrico, cônico ou prismático com aletas ou ranhuras 0 (circunscrito): entre 3/8" Fundido em mesmo material e 5/8" Corpo B e C do corpo Comprimento exposto: entre 30 mm e 50 mm Perpendicularidade: 90° + em relação à base da tacha 5.2.3 Fixação por base de incrustação As tachas podem ser fixadas por base de incrustação, desde que sejam respeitadas as informações apresentadas na Tabela 3. Tabela 3 Fixação por base de incrustação Tipos Aplicação Cilindrico ou cônico, com Base de mesmo material do aletas ou ranhuras corpo 0 máximo de 130 mm Corpos A. B e C Altura da base: 25 mm + 5 mm 5.3 Coeficientes de intensidade luminosa (Ri) Os coeficientes mínimos iniciais de intensidade luminosa da lente retrorrefletiva da tacha, medidos conforme devem estar de acordo com as Tabelas 4 e 5. Tabela 4 - - Lente retrorrefletiva tipo (independentemente do tipo de corpo utilizado) Ângulo de Ângulo de Coeficiente de intensidade luminosa observação incidência mcd/lux graus graus Branco Amarelo Vermelho Verde Azul 0,2 0 280 167 70 93 26</p><p>Tabela 5 - Lente tipos II, III e IV (independentemente do tipo de corpo utilizado) Ângulo de Ângulo de Coeficiente de intensidade luminosa observação incidência mcd/lux graus graus Branco Amarelo Vermelho Verde Azul 0,2 0 400 220 90 120 34 5.4 Cor das lentes As lentes da tacha devem ter as cores avaliadas em concordância com a ASTM E811, no ângulo de observação de e no ângulo de entrada de 0°. ângulo de abertura entre a fonte de luz e o receptor deve ser de 6 min. As coordenadas cromáticas devem estar dentro dos limites apontados na Tabela 6. Branco Tabela 6 - Coordenadas cromáticas CIE 1931 Amarelo Amarelo Azul Vermelho Ponto (cristal) (âmbar) lima-limão y y X y X y X y 1 0,310 0,348 0,039 0,320 0,424 0,620 0,320 0,415 0,435 2 0,453 0,440 0,160 0,320 0,559 0,439 0,668 0,330 0,415 0,568 3 0,500 0,440 0,160 0,240 0,609 0,390 0,734 0,265 0,540 0,435 4 0,500 0,380 0,183 0,218 0,597 0,390 0,680 0,255 0,540 0,568 5 0,440 0,380 0,088 0,142 6 0,310 0,283 Cor do corpo da tacha corpo da tacha tipo A e tipo B deve ser nas cores branca, amarela, vermelha, verde ou azul, sendo permitida a utilização de neutra. corpo da tacha tipo C deve manter a cor natural do material. A cor do corpo da tacha não pode conflitar com a demarcação horizontal que a complementa. 6 Métodos de ensaio Os ensaios descritos em 6.1 a 6.5 não são válidos para os componentes da tacha individualmente [apenas o corpo ou pino(s) ou lente(s) 6.1 Exame visual e qualitativo As tachas não podem apresentar</p><p>As tachas não podem apresentar pino oxidado. corpo da tacha deve apresentar o nome do fabricante em relevo e, opcionalmente, o tipo do produto. Caracteriza-se lente com revestimento vítreo aquela que resiste à tentativa de marcação, pressionando-se contra ela uma ponta metálica aquecida ao ponto de 6.2 Resistência à abrasão Este método determina a resistência à abrasão de tachas para sinalização horizontal por ação de um fluindo em queda livre, por um 6.2.1 Aparelhagem A aparelhagem necessária para realização do ensaio é a seguinte: a) abrasimetro (conforme a Figura 2); b) abrasivo: microesferas de vidro com no mínimo na faixa granulométrica 30-50 Dimensões em milímetros 235-10 A 100+2 abrasivo em quedo livre fluxo perpendicular Conduto de do à lente DETALHE A Figura 2 - Construção e montagem típica do abrasimetro de tachas 6.2.2 Preparação da amostra Garantir que a lente esteja limpa. Caso necessário, efetuar a limpeza conforme 6.5.2. 6.2.3 Procedimento deve ser realizado a 25 °C + 5 °C.</p><p>Colocar a tacha no suporte do respeitando o posicionamento determinado do desenho da Figura de modo que fluxo do abrasivo caia perpendicularmente sobre a área da lente Deixar que 20 L de abrasivo escoem pelo Retirar a tacha e avaliar a refletância conforme 6.5. A tacha deve atender às especificações da Tabela 1 (manutenção de pelo menos da refletância inicial especificada em 5.3). 6.3 Resistência à compressão A tacha deve suportar uma carga de acordo com a Tabela 7. em função do seu tipo do corpo, e continuar atendendo aos requisitos estabelecidos em 5.3. quando conforme 6.3.2. Tabela 7 Carga Corpo tipo A Corpo tipo B Corpo tipo C 15 000 15 000 000 6.3.1 Aparelhagem equipamento utilizado deve aplicar uma carga continua e sem A máquina deve ser equipada com dois pratos planos de aço que acomodem todo corpo da tacha, com espessuras suficientes para evitar deformações durante ensaio. prato inferior deve apresentar furos que acomodem tachas com pinos, com folga não superior a 5 mm no 6.3.2 Procedimento A velocidade de ensaio deve ser regulada a 15 mm/min + 5 mm/min. Para tachas de corpo tipo a inferior da tacha deve ser plana e isenta de irregularidades ou pontos que possam favorecer o acúmulo de Para tanto, a não pode apresentar protuberâncias maiores que mm em qualquer ponto, conforme a Figura 3. 01 Figura 3 - Desenho esquemático da avaliação de existência de pontos de acúmulo de tensão Caso a dimensão encontrada seja superior ao especificado, laboratório deve promover o desbaste por método compatível, para manter a planicidade e integridade da tacha.</p><p>Aplicar uma pré-carga de 100 10 kgf na tacha e parar a máquina para eliminar todas as folgas do A partir da aplicar uma carga conforme a Tabela 7. com tolerância de 100 kgf. Caso haja ruptura da tacha, interromper a tomando nota do valor da carga no instante da ocorrência. Avaliar a tacha quanto ao dimensional, a qual deve atender aos requisitos de 5.1. Avaliar a tacha quanto à refletância conforme a qual deve atender aos requisitos de 5.3. 6.4 Resistência ao impacto e penetração de água 6.4.1 Aparelhagem A aparelhagem necessária para realização do ensaio é a seguinte: a) b) dardo com cabeça de 0 e massa total de 190 g 10 g: c) recipiente com volume que permita a submersão da d) água e corante azul de metileno de solução na proporção 6.4.2 Preparação da amostra Acondicionar a tacha em estufa a 65 °C 2 durante 60 min 5 min. 6.4.3 Procedimento Impactar cada lente da tacha com dardo, no intervalo máximo de 1 min após a remoção da amostra da estufa, a uma altura de 457 mm + 1 mm, perpendicularmente a uma das extremidades (direita ou conforme o da Figura 4. Regiões de impacto do dardo Figura 4 - Regiões de impacto em tachas com lentes tipos I, II, III e IV Para o ensaio de impacto, cada lente deve estar na horizontal e aderida ao corpo da tacha. Tachas com duas lentes (bidirecionais), devem ser impactadas sequencialmente.</p><p>a tacha imediatamente no recipiente com água mais corante à temperatura de 23 °C I 2 °C. por 10 1 min; Fazer a avaliação da refletância em cada lente da tacha conforme anotando os resultados, onde cada lente da tacha deve atender aos requisitos de 5.3. 6.5 Coeficiente de intensidade luminosa (Ri) 6.5.1 Aparelhagem A aparelhagem necessária para realização do ensaio é um para tachas com ângulo de incidência de 0° e com ângulo de observação de em concordância com a ASTM E1696. deve ser referenciado conforme orientações do aparelho ou o padrão de referência deve possuir certificado de calibração vigente. 6.5.2 Preparação da amostra Para avaliação da refletância inicial, deve-se garantir que a lente esteja livre de sujidades. Limpar a lente da tacha sob água corrente, com pincel macio e detergente neutro, garantindo a remoção de particulas sólidas como poeira e residuos do ensaio de Secar a tacha por completo com ar comprimido. 6.5.3 Procedimento Posicionar o na tacha, garantindo a geometria de medição especificada. Não é permitida a mudança do posicionamento angular da Efetuar a aquisição do coeficiente de intensidade luminosa (refletância) seguindo o procedimento do aparelho, manual de instruções e/ou seu menu interativo. Repetir procedimento descrito anteriormente e realizar nova leitura; se a diferença entre as duas leituras for maior que 10 %, realizar uma terceira medição. 6.5.4 Expressão dos resultados o coeficiente de intensidade luminosa (Ri) a ser considerado é a média aritmética das</p>
