Autorizando a ONU via UNM2000.

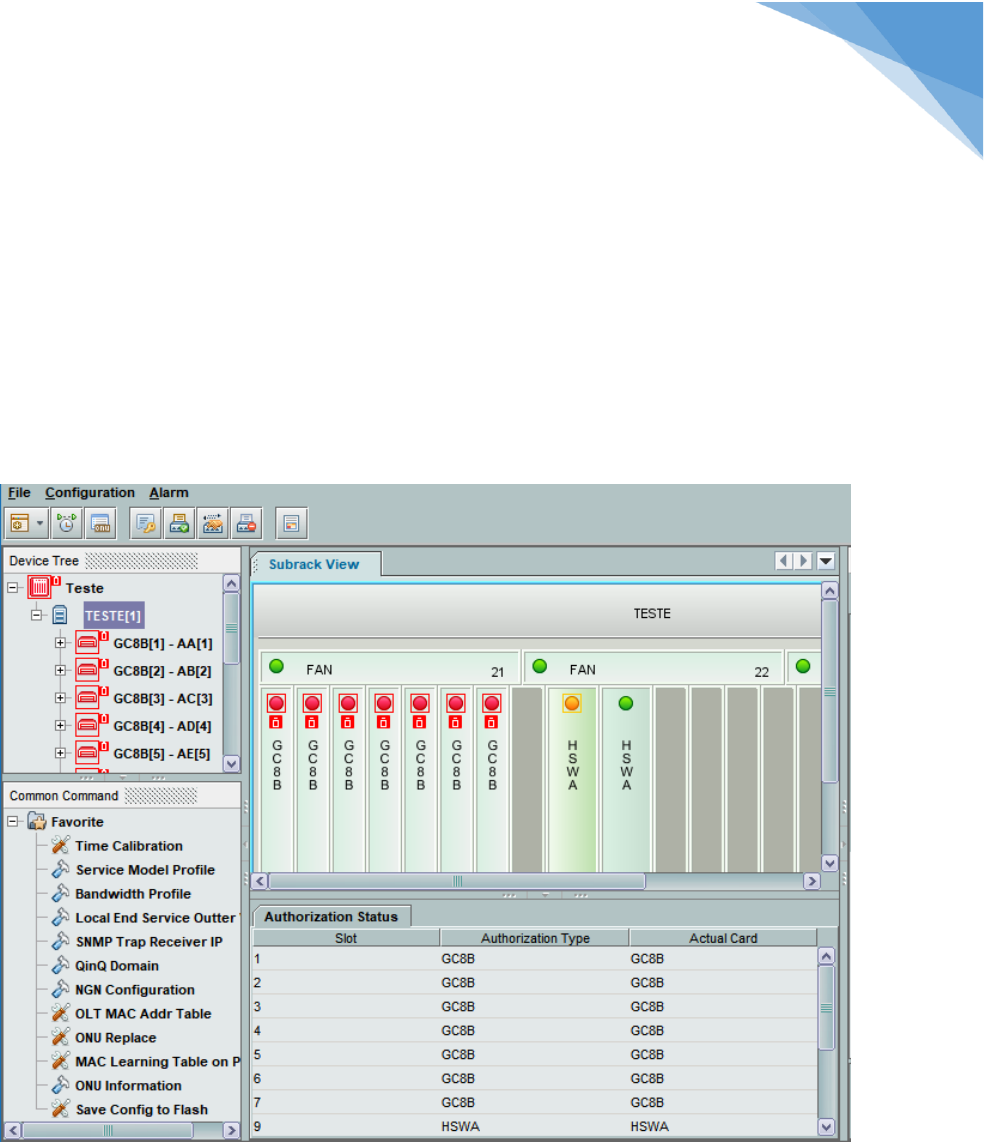

Clique na OLT desejada duas vezes e irá aparecer a OLT e suas placas:









TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

2



No menu superior do painel central da OLT em “Configuration”, clique na
opção:
“ONU Authetication”.



Na nova tela que irá abrir, selecione a aba inferior a opção:
“PON Port Authentication Mode”.



TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

3
Nesta opção podemos selecionar a forma que as ONUs serão autenticadas nas
portas PON.

PHYSIC_ID AUTHENTICATION: Essa forma é a mais utilizada, pois é onde a
OLT faz a autenticação da ONU através de “serial number”; string formada por
iniciais da fabricante + parte do endereço MAC principal.
PASSWORD AUTHENTICATION: Essa forma, precisamos definir uma senha
através da interface web da ONU ou também via telnet. Pois essa senha será
utilizada para fazer a autenticação da ONU na OLT.
SN:LOID AUTHENTICATION: Similar ao PASSWORD AUTHENTICATION,
porem é definido além de uma senha, também precisa ser definido um usuário.
NO AUTHENTICATION: Caso o layer 1 e parte do layer 2 da comunicação entre
a ONU e a OLT estiver OK, a mesma é autenticado sem a necessidade de nossa
intervenção.

Logo depois de definir a forma que a ONU irá autenticar na OLT, clique com
botão na opção:
“Obtain Unauthorized ONU”.

Na barra superior do painel principal.


TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

4


Em seguida selecione o card. (placa) que deseja autorizar a ONU e depois clique
em OK.


Serão listadas todas as ONUs conectadas na OLT e que ainda estão aguardando
autorização.
Selecione as ONUs desejadas e depois clique na opção:
“Add to the ONU Authority List”.



TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

5
Obs. Não se esqueça de selecionar a opção correta conforme o modo de
autenticação definido anteriormente (nesse caso especifico a opção é: “as
Physical ID Authentication Mode Added to the Whitelist”).
Em seguida já podemos ver, as ONUs autorizadas, já implementadas.



Agora vamos listar as ONUs:

Clique no botão na opção:
“ONU List” da barra superior do painel principal.

Teremos a lista geral de todas ONUs autorizadas.




TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

6





Conforme clicamos no card. ou na porta PON na árvore de objetos do lado
esquerda, a lista é filtrada.

Obs. Após todos os procedimentos realizados acima, temos que salvar as
configurações na flash da OLT, conforme os próximos passos a seguir:
















TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

7

Salvando as configurações na FLASH.

Na arvore de objetos, onde consta todas as placas inclusive a placa de gerencia.
Clique com botão direito ou duas vezes sobre a placa de gerencia:
Entrar na opção “Card Service Config”.







TECH WAY CONSULTING
Tech Way Consulting
CNPJ: 27.744399/0001-71
Endereço: Rua Juiz de Fora, Nº 662 – Bairro: Vila Virginia
Itaquaquecetuba – SP / CEP: 08673060
Telefone: (11) 94787.4102
E-mail: thabata@techwayconsulting.com.br

8


No sub-menu “Favorite” clique a opção “Save Config to flash” e em seguida
em OK.
