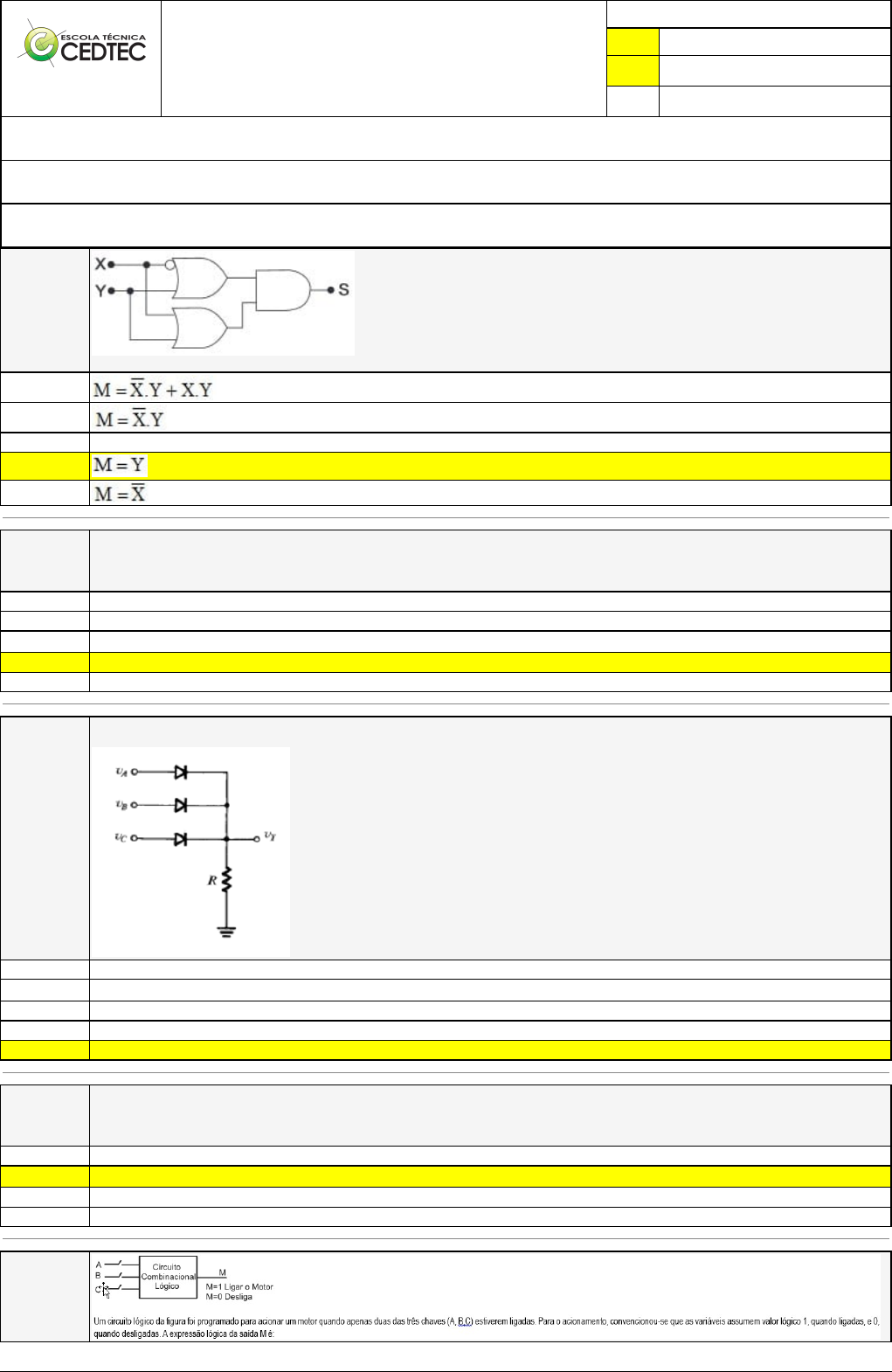

Pincel Atômico - 09/07/2024 20:05:07 1/5
VAGNER DA SILVA
SOUZA
Avaliação Presencial (EAD)
Atividade finalizada em 25/05/2024 10:23:47 (1988032 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
ELETRÔNICA [881760] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EAD - 07/23 - EAD ELE [94181]
Aluno(a):
91196403 - VAGNER DA SILVA SOUZA - Respondeu 9 questões corretas, obtendo um total de 22,95 pontos como nota
[350115_1930]
Questão
001
Utilizando o circuito lógico apresentado na figura acima, a expressão correspondente ao sinal S é:
X
M = X.Y
[349998_14702
]
Questão
002
Assumindo que um TBJ possui β= 50, e o mesmo possui uma corrente de base igual a 150µA.
Qual a corrente de coletor e de emissor respectivamente?
Ic=7,65mA e Ie= 7,5mA
Ic=7,65mA e Ie= 7,65mA
X Ic= 7,5mA e ie= 150 µA
Ic=7,5mA e Ie= 7,65mA
Ic= 7,5µA e Ie= 7,5mA
[349998_10746
]
Questão
003
O arranjo a seguir demonstra uma das funcionalidades do diodo chamada de:
Porta Lógica E
X Capacitor
Amplificador
Resistor
Porta Lógica OU
[349998_10272
]
Questão
004
De acordo com o que foi estudado, os circuitos integrados oferecem:
Alto custo
X Várias funções em um único dispositivo medindo menos de 5 cm
Alto consumo de Potência
Baixa velocidade de operação
[350115_1924]
Questão
005
Pincel Atômico - 09/07/2024 20:05:07 2/5
X
[349998_14599
6]
Questão
006
Os quadrinhos apresentam a sequência de certos dispositivos eletrônicos criados no decorrer da história, destacando:
A alienação provocada pelo uso excessivo da tecnologia nas sociedades urbanas contemporâneas.
X O estágio mais recente da evolução tecnológica para o armazenamento de dados digitais.
O desperdício de matéria-prima proveniente da indústria tecnológica
A comparação entre evolução humana e tecnológica.
Os diferentes tipos de dispositivos usados atualmente para a gravação de dados digitais
[349998_10740
]
Questão
007
Usando a segunda aproximação do diodo (modelo simplificado) no circuito apresentado na figura abaixo, sabendo que o resistor R1 = 220Ω e R2 = 470Ω
e R3 = 470Ω, determine a tensão de alimentação E para produzir uma corrente de 8,9mA no diodo D1.
X 9 V
0,7 V
3,6 V
18,4 V
9,2 V
[349998_10752
]
Questão
008
Considere o circuito mostrado abaixo para o caso de R = 5 kΩ. A fonte de alimentação V+ tem um valor cc de 10 V, o qual tem sobreposta uma senóide
de 60 Hz com amplitude de 1 V de pico. Calcule os valores da tensão cc e do sinal senoidal sobre o diodo. Suponha que o diodo tem 0,7 V de queda e 1
mA de corrente e n = 2.
5,35 V
X 5,1 V
10,2 V
2,55 V
Pincel Atômico - 09/07/2024 20:05:07 3/5
[349998_14598
1]
Questão
009
Os circuitos lógicos dos sistemas digitais podem ser de dois tipos: circuitos combinacionais ou circuitos sequenciais. Sobre os circuitos combinacionais,
marque a opção INCORRETA.
O objetivo da análise de um circuito combinacional é determinar seu comportamento. Então, dado o diagrama de um circuito, deseja-se encontrar as
equações que descrevem suas saídas. Uma vez encontradas tais equações, pode-se obter a tabela verdade, caso esta seja necessária.
Um circuito combinacional realiza uma operação de processamento de informação a qual pode ser especificada por meio de um conjunto de equações
Booleanas.
X Um circuito combinacional emprega elementos de armazenamento denominados latches e flip-flops, além de portas lógicas.
Um circuito combinacional é constituído por um conjunto de portas lógicas as quais determinam os valores das saídas diretamente a partir dos valores
atuais das entradas.
Todas estão incorretas
[349998_14600
2]
Questão
010
O tipo de porta lógica para o qual o circuito representado na figura pode ser simplificado é:
Figura. Circuito Lógico
porta E
porta E EXCLUSIVO
porta NÃO E
X porta NÃO OU
porta OU EXCLUSIVO
[349999_14613
3]
Questão
011
São 3 blocos básicos de um microprocessador:
Acumulador, gerador de clock e pilha operacional.
X Unidade de controle, unidade lógica e aritmética e registradores.
Pilha operacional, contador de programa e DMA.
Unidade lógica e aritmética, DMA e registradores.
Contador de programa, pilha operacional e acumulador.
[349999_10759
]
Questão
012
No circuito mostrado na figura abaixo, I é uma corrente cc e v_s é um sinal senoidal. C_1 〖e C〗_2 são capacitores extremamente grandes. Para n
=2, VT = 50mV e v_s = 10 mV, encontre v_o para I = 1mA.
X 3.333 mV
0.476 mV
9.804 mV
1 V
[349999_10764
]
Questão
013
Se um diodo zener de 24V tem uma especificação de potência máxima de 600mW, qual será a corrente máxima permitida?
0,025 mA
X 25 mA
14,4 mA
2.5 mA
Pincel Atômico - 09/07/2024 20:05:07 4/5
[349999_10335
]
Questão
014
De acordo com o funcionamento do capacitor, o mesmo é um:
Elemento responsável pela amplificação e filtragem de sinal em circuitos eletrônicos
Elemento responsável por limitar a corrente de forma a proteger circuitos eletrônicos
Elemento responsável pelo chaveamento lógico em circuitos eletrônicos.
X Elemento capaz de acumular cargas elétricas e trabalhar efetuando carga e descarga de tensão
[349999_14709
]
Questão
015
Aplica-se uma fonte de tensão senoidal de 120 µV na entrada não inversora de um amplificador operacional 741. Na entrada inversora, liga-se, para a
terra, um resistor de 2,4 kΩ e, entre essa entrada inversora e a saída, liga-se um resistor de 240 kΩ.
A tensão a ser obtida e medida no terminal de saída será:
121,12 Mv
200 mV
15 mV
12 mV
X 12,12 mV
[350116_1968]
Questão
016
Assinale a alternativa que expressa a função lógica da saída y:

X
[349997_14713
]
Questão
017
Observando o circuito abaixo e supondo C1 carregado com o valor de 15V, após 0,5seg do processo de descarga qual será a tensão em C1?
12,12 V
5,17 V
X 9,82 V
13,57 V
1,42 V
Pincel Atômico - 09/07/2024 20:05:07 5/5
[349997_1303]
Questão
018
Uma indústria necessita de água em seu processo e, para tanto, instalou um reservatório que é alimentado por um conjunto de quatro bombas (B1, B2,
B3 e B4) e possui uma válvula (on/off) para controle da saída de água. Para controlar o nível de água deste reservatório, utilizamos quatro “sensores de
água” (S1, S2, S3 e S4) instalados como mostra a figura abaixo.

O controle deste sistema deve obedecer às premissas descritas na tabela abaixo:
Considerando que, quando um sensor detecta a presença de água este emite nível lógico “1” e que o acionamento das bombas e a abertura da válvula
ocorre em nível lógico “1”.Como fica o circuito lógico para controle da bomba B1?
X
[349997_14613
6]
Questão
019
Observe a seguir o mapa de Karnaugh para quatro variáveis.
Encontre a equação lógica simplificada, através do mapa de Karnaugh apresentado acima, e assinale a opção correta.
X
[349997_14613
1]
Questão
020
Analise as afirmativas identificando com
“V" as VERDADEIRAS e com “F" as FALSAS
assinalando a seguir a alternativa CORRETA, na sequência de cima para baixo:
( ) Um decodificador é um dispositivo cuja saída será ativada apenas quando uma única combinação binária (código correto) estiver presente em suas
entradas.
( ) Contadores atuam como chaves controladas digitalmente que selecionam e conectam uma entrada lógica de cada vez ao pino de saída. Muitos sinais
de dados diferentes podem compartilhar a mesma via de dados.
( ) Em sistemas digitais, muitos dispositivos têm de compartilhar a via de dados, que costuma ser denominada barramento de dados.
( ) Circuitos osciladores possuem diversas aplicações em sistemas digitais, dentre elas estão seleção de dados, roteamento de dados, sequenciamento
de operações, conversões paralelo-série, geração de formas de onda e geração de funções lógicas.
F-V-F-F
X V-F-F-V
F-F-V-V
V-V-V-F
V-F-V-F
