EXERCÍCIOS
DISCIPLINA: CÁLCULO DE FALTAS
PERÍODO: 2023.1 – TURNO: NOITE
PROFESSOR(A): NILO RODRIGUES

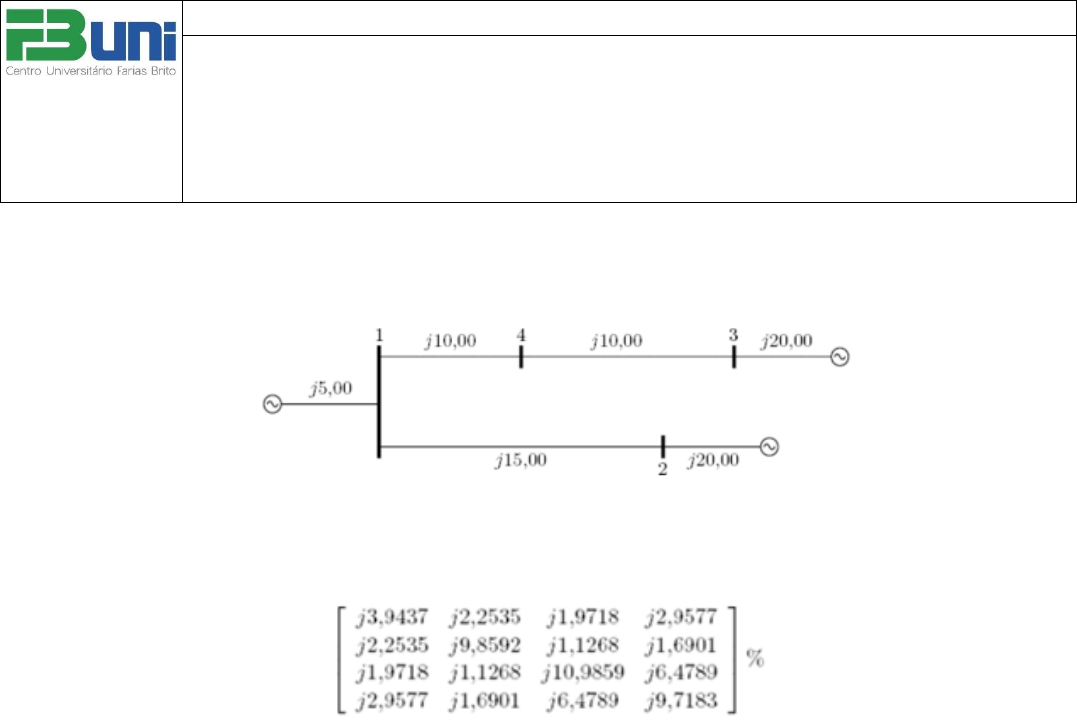

1. Considere um sistema de subtransmissão (138kV) de 04 barras, cujo diagrama unifilar é apresentado abaixo com os
respectivos parâmetros em valores percentuais (%), tomados com SB = 100MVA e VB = 138kV.



A Matriz ZBARRA do sistema, utilizada para fins de análise de curto-circuito trifásico equilibrado, é representada na tabela
abaixo.



A linha de transmissão que interliga as barras 3 e 4 passará por um processo de manutenção e precisa ser desligada
por um tempo considerável, requerendo uma reavaliação dos níveis de curto-circuito dos demais barramentos para
ajuste do sistema de proteção.

Considerando este contexto, avalie o impacto na corrente de curto-circuito da barra 1, antes e depois do desligamento
da linha de transmissão que interliga as barras 3 e 4.
