conectado diretamente ao terminal de antena da televisão a cabo e geralmente possui um
demultiplexador embutido, para ser capaz de trabalhar com os sinais upstream e dowstream, e
deve ser capaz de receber sinais digitais modulados em QAM.
• Demodulador: realiza na recepção a conversão analógica/digital, a demodulação QAM 64/256,
a correção de erros usando Reed-Solomon e a sincronização de quadros MPEG.
• Modulador de rajada: realiza na transmissão a codificação Reed-Solomon dos dados
transmitidos, a modulação QPSK/QAM-16 na frequência selecionada e a conversão
digital/analógica.
• Controlador de acesso ao meio (MAC): está presente na transmissão e na recepção e tem
como finalidade compartilhar o meio de uma maneira inteligente. O MAC extrai os dados dos
quadros MPEG, filtra os dados, roda o protocolo de acesso e determina a temporização da
transmissão dos sinais. Pode ser implementado em hardware ou em uma combinação de
hardware e software.
• Interface: conecta o cable modem ao computador. Existem vários tipos de interface, como
Ethernet RJ-45, USB, PCI, entre outras.
• CPU (Unidade Central de Processamento): é necessário o uso da CPU em cables modens
externos. Alguns modens internos usam o processador do próprio computador para realizar o
processamento.
A estrutura básica da rede de cable modem baseado na estrutura HFC é composta de cinco
partes principais (figura 36), que são:
• Head-end: atende de 200.000 à 400.000 residências e é o centro das operações da rede (figura
37). Um switch ou roteador IP faz a interface com o backbone da rede de dados, oferecendo
conectividade aos servidores de conteúdo à internet. Este switch ou roteador também conecta-
se com os CMTS, localizados nos hubs de distribuição. Se o operador de cabo oferecer o
serviço de telefonia IP, as chamadas de voz podem ser direcionadas pelo roteador para uma
porta de comunicação específica (gateway), que conecta-se com o PSTN.

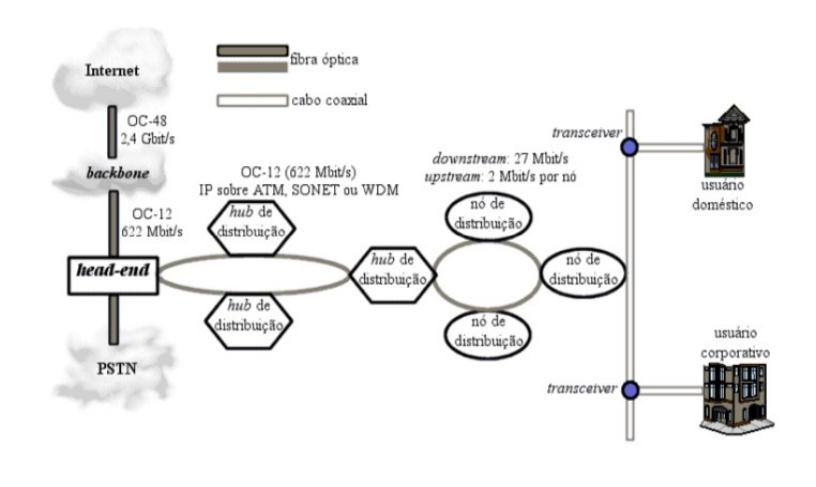

Figura 36: Estrutura de um sistema de cable modem.
