Questão 1/10 - Circuitos Elétricos I

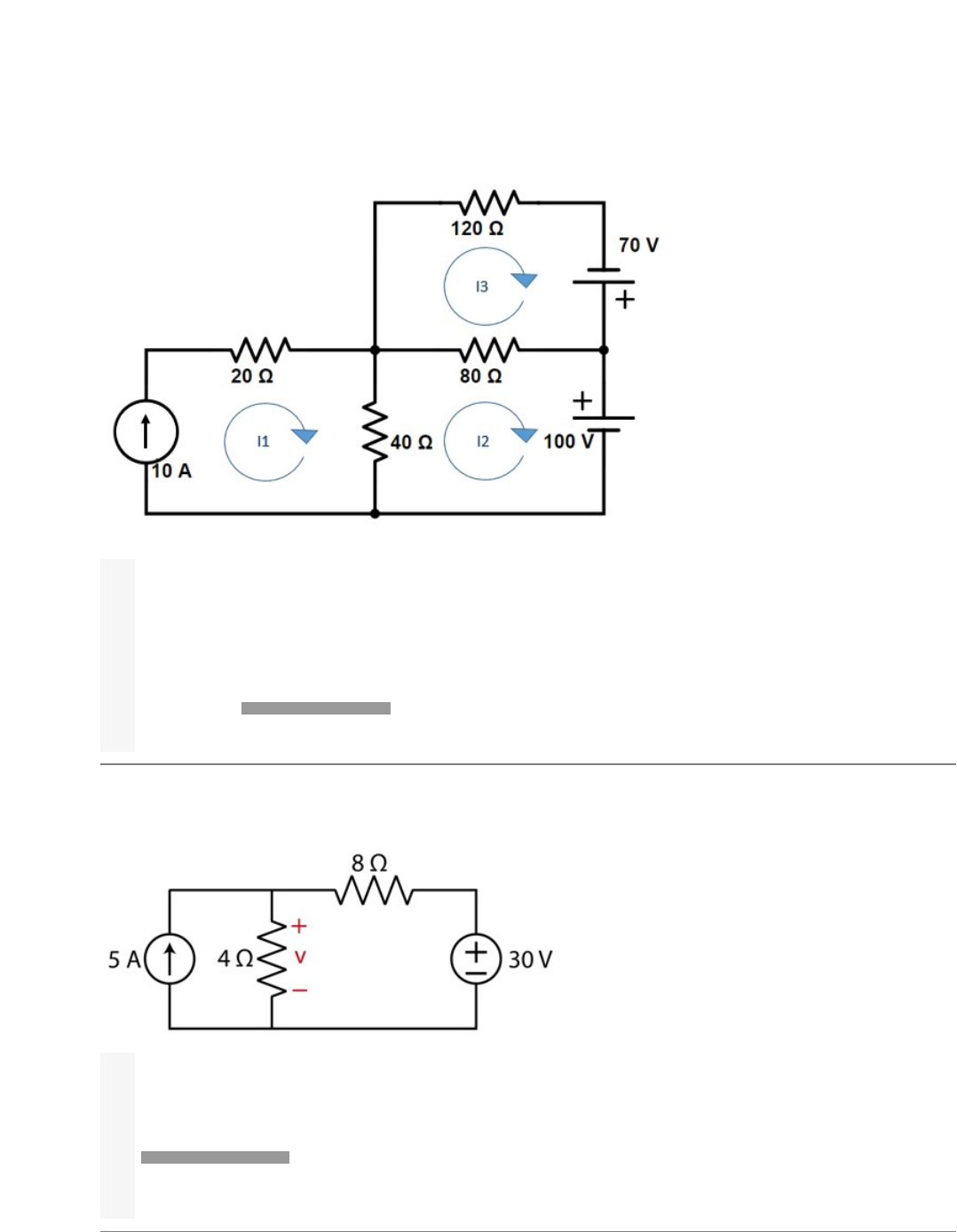

Considere o circuito abaixo:
Calcule o valor das correntes i1, i2 e i3:
A i1 = 0,1 A; i2 = 0,25 A e i3 = 0,78 A
B i1 = 1 A; i2 = 2,909 A e i3 = 2,5 A
C i1 = 10 A; i2 = 3 A e i3 = 5 A
D
i1 = 10 A; i2 = 3,73 A e i3 = 1,84 A
Você assinalou essa alternativa (D)
E i1 = 10 A; i2 = 1,4545 A e i3 = 0,9318 A
Questão 2/10 - Circuitos Elétricos I
Dado o circuito abaixo, determine a tensão V:
A V = 9,75 V
B V = 13,63 V
C
V = 23,33 V
Você assinalou essa alternativa (C)
D V = 17,23 V
E V = 32,15 V
Questão 3/10 - Circuitos Elétricos I
Calcule os valores de R1, R2 e R3 nos circuitos equivalentes abaixo utilizando a transformação DELTA-ESTRELA e assinale a
alternativa correta.
Ω
A R1=270 ohms; R2=90 ohms; R3=180 ohms.
B
R1=270 ohms; R2=270 ohms; R3=270 ohms.
Você assinalou essa alternativa (B)
C R1=270 ohms; R2=180 ohms; R3=90 ohms.
D R1=270 ohms; R2=180 ohms; R3=180 ohms.
E R1=270 ohms; R2=90 ohms; R3=90 ohms.
Questão 4/10 - Circuitos Elétricos I
Considere uma fonte de tensão contínua de 15 V conectada a dois resistores R1=10 ohms e R2=30 ohms que se encontram em
paralelo. Calcule as potências P1 (dissipada no resistor R1) e P2 (dissipada no resistor R2) e assinale a alternativa correta.
A P1=1,5 W e P2=0,5 W.
B P1=0,5 W e P2=1,5 W.
C
P1=22,5 W e P2=7,5 W.
Você assinalou essa alternativa (C)
D P1=7,5 W e P2=22,5 W.
E P1=15 W e P2=30 W.
Questão 5/10 - Circuitos Elétricos I
Calcular as correntes das malhas (i1, i2, i3 e i4) do circuito abaixo. Assinale a alternativa correta.
A
i1 = -0,891 A; i2 = -2 A; i3 = -2,79 A; i4 = 7,21 A
Você assinalou essa alternativa (A)
B i1 = -0,891 A; i2 = -2 A; i3 = -2 A; i4 = -7,21 A
C i1 = 0,891 A; i2 = 2 A; i3 = 2 A; i4 = -7,21 A
D i1 = 0,891 A; i2 = -2 A; i3 = -2,79 A; i4 = 7,21 A
E i1 = 0,36 A; i2 = -2 A; i3 = -2,55 A; i4 = 7,21 A
Questão 6/10 - Circuitos Elétricos I
Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.
A V1 = -2,63 V e V2 = 1,69 V
B V1 = 1,65 V e V2 = 4,31 V
C V1 = -6,72 V e V2 = -7,41 V
D
V1 = 6,72 V e V2 = 7,41 V
Você assinalou essa alternativa (D)
E V1 = -0,65 V e V2 = -2,9 V
Questão 7/10 - Circuitos Elétricos I
Calcule o valor da resistência equivalente do circuito abaixo e assinale a alternativa correta.
A Req=5 ohms.
B
Req=10 ohms.
Você assinalou essa alternativa (B)
C Req=15 ohms.
D Req=20 ohms.
E Req=25 ohms.
Questão 8/10 - Circuitos Elétricos I
Calcule a corrente i3 do circuito.
A 1,96 A
B 2,04 A
C 2,58 A
D 3,76 A
E
5,45 A
Você assinalou essa alternativa (E)
Questão 9/10 - Circuitos Elétricos I
Calcular as correntes das malhas (i1, i2 e i3) do circuito abaixo. Assinale a alternativa correta.
A i1 = 967,1 mA; i2 = 88,81 mA; i3= 2 A
B i1 = -1,03 A; i2 = 0,078 A; i3= -2 A
C i1 = 1,16 A; i2 = 0,44 A; i3= 2 A
D i1 = -1,16 A; i2 = -0,44 A; i3= -2 A
E
i1 = -967,1 mA; i2 = 88,81 mA; i3= -2 A
Você assinalou essa alternativa (E)
Questão 10/10 - Circuitos Elétricos I
Calcule a tensão vx aplicada ao resistor de 94 Ω.
A 32,85 V
B 40,2 V
C 45,99 V
D
56,15 V
Você assinalou essa alternativa (D)
E 70,8 V
