Modelagem 3D e Normas Técnicas

Prévia do material em texto

A
B
C
D
E
1 Marcar para revisão

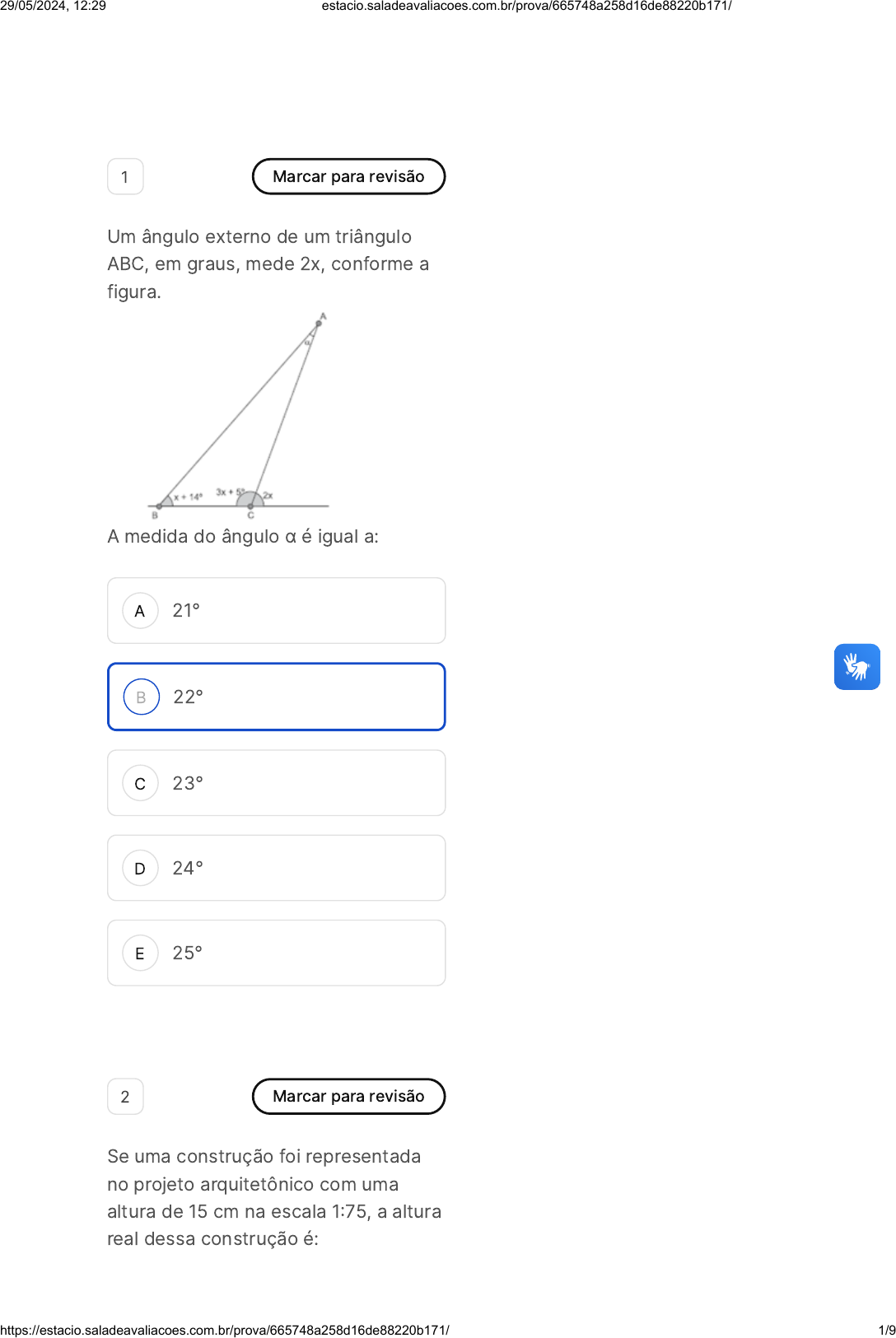

Um ângulo externo de um triângulo
ABC, em graus, mede 2x, conforme a
figura.
A medida do ângulo α é igual a:
21°
22°
23°
24°
25°
2 Marcar para revisão
Se uma construção foi representada
no projeto arquitetônico com uma
altura de 15 cm na escala 1�75, a altura
real dessa construção é:
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 1/9
A
B
C
D
E
75,15 m
11,25 m
15,75 m
0,20 m
5,00 m
3 Marcar para revisão
Analise as sentenças abaixo referentes
aos conceitos de modelagem 3D�
I. Consiste numa representação gráfica
computacional que se aproxima do
produto real, auxiliando na visualização
desse produto antes mesmo deste
ganhar uma estrutura física;
II. O potencial de inovação desse tipo de
modelagem é enorme, já que as ideais
podem ser concebidas, analisadas,
testadas e modificadas na tela do
computador. Do esboço à produção,
testando e modificando quantas vezes
for necessário;
III. Com a modelagem 3D as chances de
que o desenvolvimento de um produto,
do projeto à produção, seja bem-
sucedido aumentam consideravelmente,
o que pode ser enxergado como uma
importante vantagem competitiva no
mercado;
IV. Atualmente, a modelagem
tridimensional é pouco demandada, pois
permite criar modelos pouco
personalizados e que não se aproximam
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 2/9
A
B
C
D
E
da realidade física do produto que está
se querendo representar.
Está(ão) correta(s), apenas:
I, III e IV
II e III
III e IV
I, II e III
I e III
4 Marcar para revisão
Analise as sentenças a seguir
referentes a NBR 10067�
I. A vista mais importante de uma peça
deve ser utilizada como vista lateral
esquerda, geralmente, essa vista
representa a peça em sua posição de
utilização.
II. Quando outras vistas forem
necessárias, inclusive cortes e/ou
seções, elas devem ser selecionadas
conforme os seguintes critérios: usar o
maior número de vistas, se necessário,
as seis; sempre que possível, repetir
detalhes.
III. Devem ser executadas tantas vistas
quantas forem necessárias à
caracterização da forma da peça,
sendo preferíveis vistas, cortes e/ou
seções ao emprego de grande
quantidade de linhas tracejadas.
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 3/9
A
B
C
D
E
A
B
IV. Quando a escala utilizada não
permite demonstrar detalhe ou
cotagem de uma parte da peça, este é
circundado com linha estreita contínua
e designado com letra maiúscula.
Está(ão) correta(s), apenas:
I e III
II e III
I, II e III
III e IV
I, III e IV
5 Marcar para revisão
A normatização do desenho atende a
padrões internacionais, como a ISO
(International Organization for
Standardization). Qual das alternativas
abaixo está errada?
Cada país tem normas
próprias, mas baseadas na
ISO.
O objetivo das normatizações
é criar uma linguagem
universal de desenho
técnico.
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 4/9
C
D
E
A
B
C
No Brasil, as normas são
editadas pela ABNT
(Associação Brasileira de
Normas Técnicas).
Se o desenhista for bom, ele
não precisa seguir as normas
técnicas, pois irá conseguir
passar sua ideia para o
receptor.
As normas técnicas devem
ser seguidas em todo
projeto, mesmo nos de
pequeno porte.
6 Marcar para revisão
Em relação ao comando Hatch,
assinale a alternativa incorreta:
Devemos sempre modificar a
escala da hachura, e não a
escala do desenho.
É interessante colocar em
layer separada, caso seja
necessário congelar a layer
por algum motivo.
Deve ser usado com
moderação para não carregar
o desenho.
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 5/9
D
E
A
B
C
D
E
Não permite ser editado
depois de colocado no
desenho.
Devem ser colocados
elementos com escala
compatível com a impressão.
7 Marcar para revisão
O comando no AutoCAD que permite
mover, rotacionar e escalonar de uma
única vez é o:
Hatch.
Align.
Modify.
Scale.
Move.
8 Marcar para revisão
A respeito das lajes feitas no Revit,
pode-se dizer que:
00
hora
: 44
min
: 53
seg
Ocultar
Questão 10 de 10
Respondidas �2� Em branco �8�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
Nc Representação Gráfica Para Projeto
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 6/9
A
B
C
D
E
A
B
Não é possível alterar seu
material.
Elas são desenhadas
exatamente da mesma forma
como se faz no AutoCAD.
É possível alterar seu
material, camadas e
espessura.
Elas não são elementos
inteligentes, com
propriedades definidas.
Não é possível fazer mais de
uma laje em um mesmo
pavimento.
9 Marcar para revisão
Num curso de CAD �Desenho Assistido
por Computador), os alunos aprendem
sobre a transição do desenho manual
para o digital. O instrutor destaca que
o CAD proporciona maior precisão e
eficiência, além de facilitar
modificações e armazenamento de
projetos.
Qual é uma das principais vantagens
do uso de CAD em desenho técnico
comparado ao desenho manual?
Aumento do tempo de
desenho
Diminuição da precisão
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 7/9
C
D
E
A
B
Uso de tinta
Criação de desenhos
artísticos
Redução do uso de papel
10 Marcar para revisão
Sobre a projeção do objeto mostrada
na figura abaixo podemos afirmar,
EXCETO�
o centro de projeção �O�, de
onde saem as linhas
projetantes, está a uma
determinada distância do
objeto, portanto, designamos
como centro de projeção
impróprio
a superfície gerada pelas
linhas projetantes é cilíndrica
29/05/2024, 12:29 estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/
https://estacio.saladeavaliacoes.com.br/prova/665748a258d16de88220b171/ 8/9
C
D
E
a projeção do objeto no plano
está em verdadeira grandeza
se afastarmos (para cima) ou
aproximarmos (para baixo) o
centro de projeção �O� do
objeto, a projeção do objeto
irá variar de tamanho
as linhas projetantes são
paralelas entre si, partindo
do centro de projeção �O�,
que está posicionado no
centro do objeto
