Lista de exercícios – N2_MG
Aluno___________________________________________________
Curso___________________________________________________

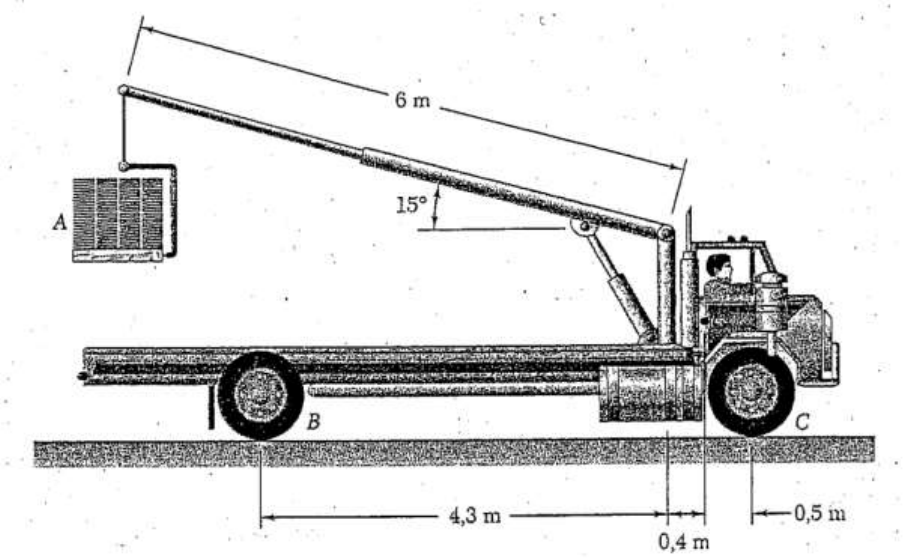

1 – O pau-de-carga montado em um caminhão de 4300kg (considere o peso aplicado
no ponto G) é usado para descarregar uma plataforma de telhas com massa de
1600kg conforme a Figura (considere o peso aplicado no ponto A. Determine a reação
em cada uma das (a) rodas traseiras B e (b) rodas dianteiras C.


2 – Duas crianças estão de pé sobre um trampolim com massa de 65kg conforme Figura
(considere toda massa aplicada no ponto G). Sabendo que as massas das crianças nos pontos
C e D são 28kg e 40kg, respectivamente, determine (a) a reação no rolete B e (b) a reação no
apoio fixo em A.


3 – Um apoio em T sustenta as quatro cargas mostradas na Figura. Determine (a) as reações
no rolete em A e no apoio fixo em B se a=100mm, (b) repetir o item anterior se a=70mm e (c)
a menor distância a para a qual o apoio T não se move.
4 – Um carrinho de mão é usado para transportar dois barris, cada qual pesando 360N
conforme a Figura. Desprezando o peso do carrinho de mão, determine (a) a força P vertical
que deve ser aplicada no ponto A para se manter o equilíbrio quando 𝛼 = 350 e (b) a reação
correspondente em cada uma das duas rodas em B.


5 – Uma barra leve tem AD está suspensa por um cabo BE e suporta um bloco de 20 kg preso
em C. as extremidades A e D da barra estão em contato, sem atrito, com as paredes verticais.
Determine a força de tração no cabo BE e as reações em A e D.


6 – A tração necessária no cabo AB é 800N. Determine (a) a força vertical P que deve ser
aplicada ao pedal e (b) a correspondente reação em C.


7 – Um letreiro é pendurado por duas correntes no mastro AB. O mastro é articulado
em A e é sustentado pelo cabo BC. Sabendo que as trações nas correntes DE e
FH são 225N e 135N, respectivamente, e que d = 0,39m, determine (a) a tração no
cabo BC e (b) a reação em A.


8 – Para retirar a tampa de um balde de 5 galões (aproximadamente 19 litros), utiliza-
se a ferramenta mostrada na figura para aplicar uma força para cima e radialmente
para fora na parte inferior do aro interno da tampa. Considerando que a parte de cima
e o aro da tampa estão apoiados na ferramenta em A e B, respectivamente, e que
uma força de 60N é aplicada ao cabo como indica a figura, determine a força que atua
no aro.


9 – Um pequeno guincho é montado na traseira de uma caminhonete e é usado para
levantar um caixote de 120kg. Determine (a) a força exercida no guincho pelo cilindro
hidráulico BC e (b) a reação em A.



10 – Considere a figura plana data (pentágono) e determine o centro de gravidade G
em relação aos eixos Y e Z dados



11 – Considere a figura abaixo e determinar, determinar seu centro de gravidade.

12 – Considere a figura e estime a posição do centroide.


13 – Determine as reações de apoio da viga para o carregamento dado na figura.


14 – Determine as reações de apoio da viga para o carregamento dado quando 𝑤0 =
1,5𝑘𝑁/𝑚.
