PEF
Engenharia de Estruturas e Geotécnica
PEF3303
ESTRUTURAS DE CONCRETO I
2023
Lista L2 – FNS e LAJES
11/10/23 – JPN Entrega: 22/10/23 (domingo) – 23h59 - edisciplinas.usp.br
Grupos de 3 alunos.

L2 - FNS
Dimensionamento e verificação – Seções retangulares e T - CAD

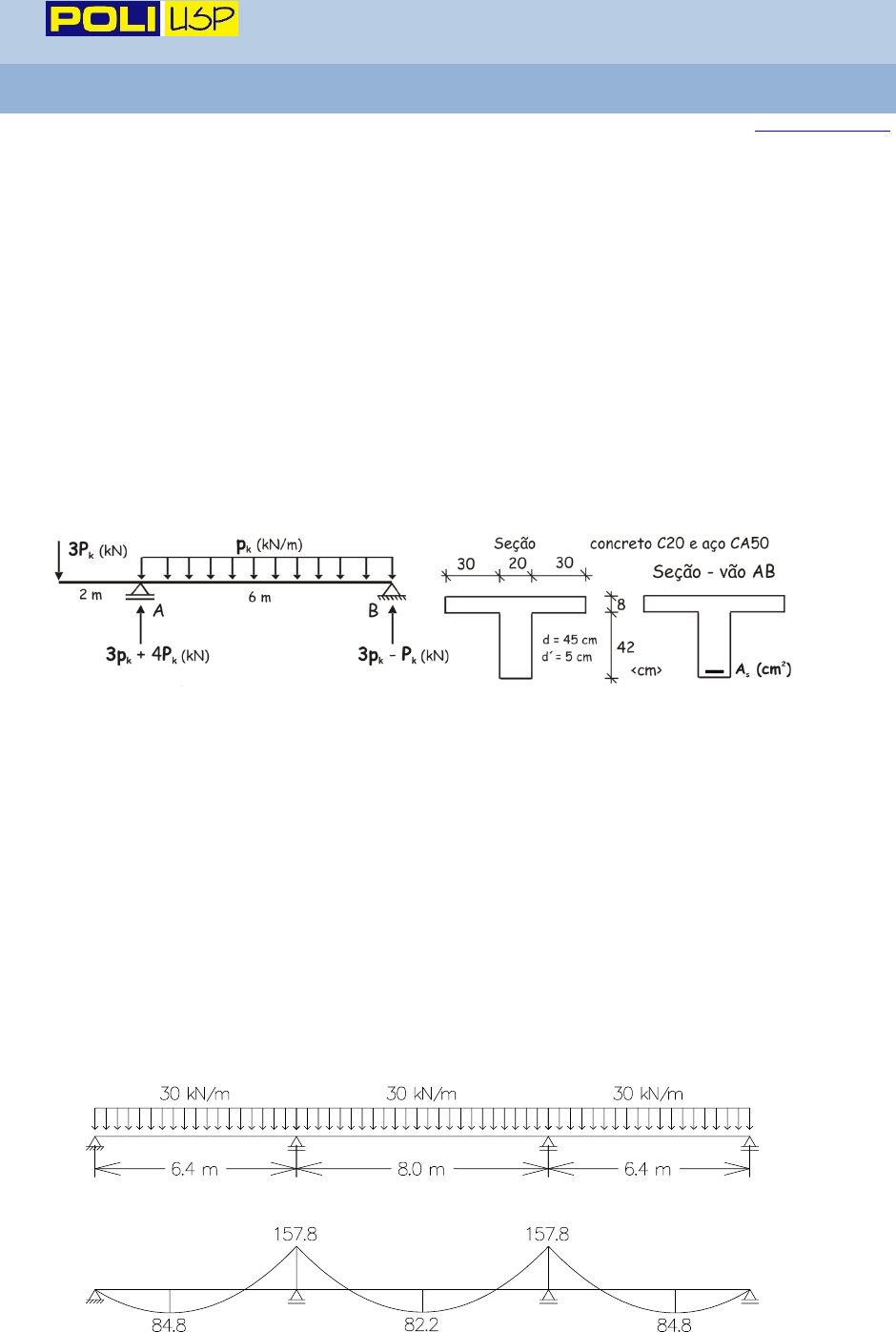

1. Para a viga e seção transversal indicada na figura abaixo, pede-se:
a. O valor máximo de Pk (Pk,máx – kN) para que não ocorra armadura dupla no apoio A;
b. para Pk=20kN e pk=40kN/m, dimensionar a armaduras longitudinais (flexão),
considerando a seção T onde possível, nas seções do vão AB e no apoio A;
c. dado que no vão AB tem uma armadura As=20cm2 (425) e Pk=20KN,
qual o valor máximo de pk (pk,máx – kN/m), considerando a seção T se possível.
“explicite com clareza os cálculos realizados, itens a) e b), e indique:
o ELU, o domínio, sd, a posição da armadura na seção e área da seção comprimida
(esquemático).”





2. Para a viga contínua de seção 20/50 e de esquema estrutural, considerando p = 30 kN/m, e
diagrama de momentos fletores indicado, pede-se:
a. Sendo a viga em posição normal, suportando lajes (hlaje = 10 cm) em ambos os lados,
determinar a largura colaborante bf (cm) para as seções do vão;
b. Dimensionar as duas seções de maiores solicitações, considerando seção T onde
possível;
c. Determinar a máxima carga uniforme na viga, pk (kN/m), para:
i. que não ocorra armadura dupla;
ii. que a linha neutra sempre esteja na mesa, nesta situação faça uma crítica com
relação ao momento no apoio, é possível dimensionar, como proceder.
Dados: concreto C25 (fck = 25 MPa), aço CA50 (fyk = 500 MPa),bw = 20 cm, h = 50 cm.









file:///G:/Meu%20Drive/PEF%203303%20Concreto%20I%202018/Trabalhos%20e%20Listas/T1/T1_2018/edisciplinas.usp.b
PEF3303 – Estruturas de Concreto I – L2 – FNS e Lajes 2 / 6




3. Para as vigas, simples isostática e simples hiperestática, indicadas na figura abaixo, de seção
transversal em posição normal e com os momentos fletores fornecidos, pede-se:

a. o dimensionamento das seções críticas, vão e apoio, contemplando as duas vigas para
pk=30kN/m, considerando seção T onde possível:
“explicite com clareza os cálculos realizados, e indique em cada dimensionamento: o ELU, o domínio e a deformação nas
armaduras, não há necessidade do diagrama de deformações; mas a posição da armadura na seção e área da seção
comprimida (esquemático).”
b. o máximo valor característico de pk (kN/m2), para as duas vigas,
simples isostática e simples hiperestática, dada a armadura positiva
de 25 cm2 (525) no vão, conforme o corte indicado abaixo.

Dados: d = 54 cm, d´= 4 cm.
Materiais: C25 (fck = 25 MPa = 2,5 kN/cm²), CA50 (fyk = 500 MPa = 50 kN/cm²).











4. No dimensionamento à FNS para concreto de grupo I (CAD), pede-se:
a. Explique o que são e como variam os coeficientes c e ;
b. O ELU (Estado Limite Último) caracterizado pelas deformações últimas: c2 e cu,
como variam e o que representam as duas deformações;
c. Explicite o cálculo para o concreto C70 (fck = 70 MPa) das profundidades limites: x23 e
x34.

5. Para uma seção retangular (20/60) de concreto C70 e aço CA50, pede-se:
a. dimensionar a armadura de flexão para os seguintes momentos fletores:
i. Mk = 200 kN.m;
ii. Mk = 300 kN.m;
iii. Mk = 400 kN.m;
• considerando x34 como limite para armadura dupla;
• considerando x = 0,35.d, conforme sugestão da NBR6118:2104,
como limite para armadura dupla;
b. determinar o momento resistente característico Mrk (kN.m) considerando-se
uma armadura As = 18 cm2.
“para todos os itens, explicitar todos os cálculos identificando:
ELU, domínio, deformações no concreto e no aço”.

PEF3303 – Estruturas de Concreto I – L2 – FNS e Lajes 3 / 6




L2 - LAJES
Dimensionamento e verificação – Lajes

Formulário:
2
k x
k
p
m ;
2
k x
k
p
m ;
barras de aço
 (mm) 5 6,3 8 10 12,5
As1 (cm2) 0,20 0,315 0,50 0,80 1,25

6. Para a planta de formas indicada abaixo, pede-se:

a) a carga total nas duas lajes, considerando além do peso próprio (pp=h.concreto),
revestimento de 1,5 kN/m2 e uma carga acidental de 4 kN/m2;
b) dimensionar e detalhar (bitola, espaçamento, comprimento e quantidade)
as armaduras resistentes positivas da laje L1;
c) Dimensionar e detalhar (bitola, espaçamento, comprimento e quantidade)
a armadura resistente negativa da laje L2 em balanço.

Dados: concreto C20 (fck=20 MPa), CA50 (fyk=500 MPa), cobrimento = 2 cm,
concreto=25 kN/m3, d=h–3 [cm] para todas as armaduras.
bitolas disponíveis: 6,3 e 8; utilizar espaçamentos (s) de 10; 12,5; 15 e 20cm.







Planta de Formas Detalhamento


▪ Tabelas de Czerny – Lajes retangulares








V1(14/40)
V1(14/40)V
2
(1
4
/4
0
)
V
3
(1
4
/4
0
)
P1
L1
h=10
L2
h=10
P2
P1
P2
4
0
0
 c
m
400 cm 150 cm
x y x y
22,7 22,7 --- ---
32,4 26,5 ---
26,5 32,4 ---
11,9
11,9
PEF3303 – Estruturas de Concreto I – L2 – FNS e Lajes 4 / 6




7. Para a planta de formas indicada na figura abaixo, determine:
a. a carga total nas duas lajes, considerando além do peso próprio (pp=h.concreto),
o revestimento de 1,5 kN/m2 e uma carga acidental de 2,5 kN/m2;
b. dimensione e detalhe (bitola, espaçamento, comprimento e quantidade)
as armaduras resistentes positivas e negativas das lajes L1 e L2;
c. a máxima sobrecarga nas lajes L1 e L2, considerando uma armadura negativa
12,5c/12,5, sobre o apoio da V3, junto às lajes L1 e L2, conforme a figura
indicada abaixo.

Dados: concreto C20 (fck=20 MPa), CA50 (fyk=500 MPa), cobrimento = 2 cm,
concreto=25 kN/m3, d=h–3 [cm] para todas as armaduras, ganchos: g=h- 4 [cm].
bitolas disponíveis: 5, 6.3, 8, 10 e 12,5mm;
escolha a melhor bitola para os espaçamentos (s) de 10, 12,5 ou 15 cm.



Planta de Formas






Detalhamento das Armaduras
(explicite apenas o cálculo armadura negativa (mk, x, As,  e s) da tabela abaixo,
as armaduras positivas apenas preencha a tabela, o uso de da tabela facilita o cálculo das lajes,
e faça o detalhamento das três armaduras resistentes na figura acima)

lajes armadura
pk
(kN/m
2
)
 - 
(Czerny)
mk
(kN.m/m)
md
(kN.m/m)
x
(cm)
As
(cm
2
/m)

(mm)
s
(cm)
L1=L2
Asx (+)
Asy (+)
L1-L2 Asx (-)

a máxima sobrecarga nas lajes L1 e L2
(considerando uma armadura negativa 12,5c/12,5, sobre o apoio da V3, junto às lajes L1 e L2)


▪ Tabelas de Czerny – Lajes retangulares, vide a tabela do ex.1
PEF3303 – Estruturas de Concreto I – L2 – FNS e Lajes 5 / 6




8. Para a planta de formas fornecida, pede-se:

a. dimensionar e detalhar as armaduras resistentes: As1 e As2.
“indique com clareza os momentos fletores, o dimensionamento e o detalhamento”
b. detalhar as armaduras As3, As4 e As5, armaduras positivas das lajes L1=L3 e L2,
sendo dado que o dimensionamento resultou em 1,3cm2/m, 1,6cm2/m e 2,0cm2/m.
Identifique as armaduras As3, As4 e As5, justifique e detalhe-as.
“utilize estas armaduras positivas no detalhamento final, não é necessário recalcular”.
c. os itens acima são de uma questão de prova, adicionando este item c, onde pede-
se todas as demais armaduras resistentes, As6 e As7 negativas, igualando-se As7
sob a viga V2, e As8 positiva nas lajes L4 e L5, determinando-se os seus momentos
fletores, a armadura e o detalhamento (bitola, espaçamento, comprimento e
quantidade).
Obs: detalhar por completo na planta de formas, incluindo as armaduras de borda, indicando-
se: bitola, espaçamento, quantidade e os comprimentos retos.
Montar a tabela de aço e a tabela resumo indicando o consumo de aço: kg/m3.

Materiais: C20 (fck = 20 MPa), CA50 (fyk = 500 MPa = 50 kN/cm²).
Cargas: concreto = 25 kN/m3 (pp), revestimento (rev.) = 1,0 kN/m2, sobrecarga (sc) = 2,5 kN/m2.
Dimensões: cobrimento - c =2,5 cm, altura útil - d=h-3 (cm).
Bitolas: disponíveis: 5 , 8 e 10 mm, e utilize somente os espaçamentos: 10, 12,5, 15 e 20 cm.
Tabelas: consultar as tabelas de Czerny disponibilizadas no moodlerooms.


Planta de Formas (cm)
PEF3303 – Estruturas de Concreto I – L2 – FNS e Lajes 6 / 6





Procure utilizar tabelas:

Armadura
md
(kN.m)
LN – x
(cm)
As
(cm2)

(mm)
s
(cm)
As1
As2
As6
As7
As8

Justifique a resposta das armaduras As3, As4 e As5

Armadura
As
(cm2)

(mm)
s
(cm)

As3
As4
As5



Detalhamento das Armaduras




L1
h=10
L3
h=10
L2
h=10
L4
h=10
L5
h=10
V1 (20/40)
V2 (20/60)
V3 (20/50)
V
4
(2
0
/5
0
)
V
6
(1
5
/4
0
)
V
8
(2
0
/5
0
)
V
5
(1
5
/4
0
)
V
7
(1
5
/4
0
)
P1
(20/30)
P4
(20/30)
P10
(20/30)
P8
(20/30)
P2 (40/20) P3 (40/20)
P6 (50/20)
P5
(20/40)
P7
(20/40)
P6 (40/20)
